Диагностика и уход за кварцевым стеклом: чек-лист инженера

Содержание

Диагностика и уход за кварцевым стеклом начинаются с одного вопроса: чем вызвано изменение поверхности, обратимым загрязнением или кристаллизацией, которую не снимает ни один реагент. Очистка помутневшего изделия без вердикта тратит реагент и время смены.

Локальная кристаллизация по ГОСТ 22290-2021 (п. 3.2) — кристаллы в виде включений: точек, рисок, пятен. Поверхностная кристаллизация (п. 3.3) означает кристаллы сплошным слоем по поверхности изделия. Различие задаёт решение: включения точками оставляют выбор технологу, сплошной слой выбора не оставляет.

Оптический канал проверяют числом: образец считают устойчивым к потемнению, если изменение коэффициента пропускания на длине волны 290 нм после выдержки при 1000 °C в течение 2 ч не превышает 10 % (ГОСТ 22292-2021, п. 11.4).

Осмотр даёт результат только в заданных условиях: температура воздуха (20 ± 5) °C, выдержка изделия в помещении не менее 4 ч, освещённость рабочего места не менее 300 лк (ГОСТ 22290-2021, п. 5.2.2). Горячая деталь под направленной лампой скрывает и налёт, и посечки.

Диагностика сводится к трём вердиктам. Годен: параметры в пределах нормы, изделие возвращается в работу; отмыть: загрязнение обратимо и снимается реагентом; списать: сплошной кристаллизованный слой, падение пропускания за норму или трещина.

Уход за кварцевым стеклом строится на той же последовательности: сперва природа дефекта, затем реагент, режим и запись в журнал.

Диагностика и уход за кварцевым стеклом

Помутнение имеет две природы, и на глаз они почти неразличимы. Смываемый налёт из продуктов процесса, солей и следов реагентов снимается очисткой, и прозрачность возвращается. Структурная девитрификация SiO₂ с ростом кристобалита выше 1000 °C необратима: реагент, ресурс травильной ванны и цикл участка расходуются при нулевом результате, а рабочая зона остаётся матовой. Что именно перед инженером, показывает разбор природы помутнения кварцевой трубки.

Кристаллическая фаза растёт при совпадении трёх факторов: температура, время выдержки, уровень загрязнения. Щелочные металлы работают катализатором, и загрязнённый участок расстекловывается раньше соседних чистых сантиметров. Снижение любого из трёх факторов отодвигает порог кристаллизации, а испытательный режим ГОСТ 22290-2021 стартует с 1000 °C и воспроизводит рост ускоренно. Механизм роста кристобалита разобран в статье о девитрификации (кристаллизации) кварцевого стекла.

Кристобалитовый слой при каждом термоцикле работает источником напряжений: помутневшее изделие в прежнем режиме опаснее прозрачного. Отсюда порядок — сначала вердикт по природе дефекта, потом операция: очистка, щадящий режим или списание. Диагностика кварцевого стекла тем и отличается от беглого осмотра, что заканчивается решением.

Диагностическое дерево: симптом → уточняющий тест → вердикт → действие

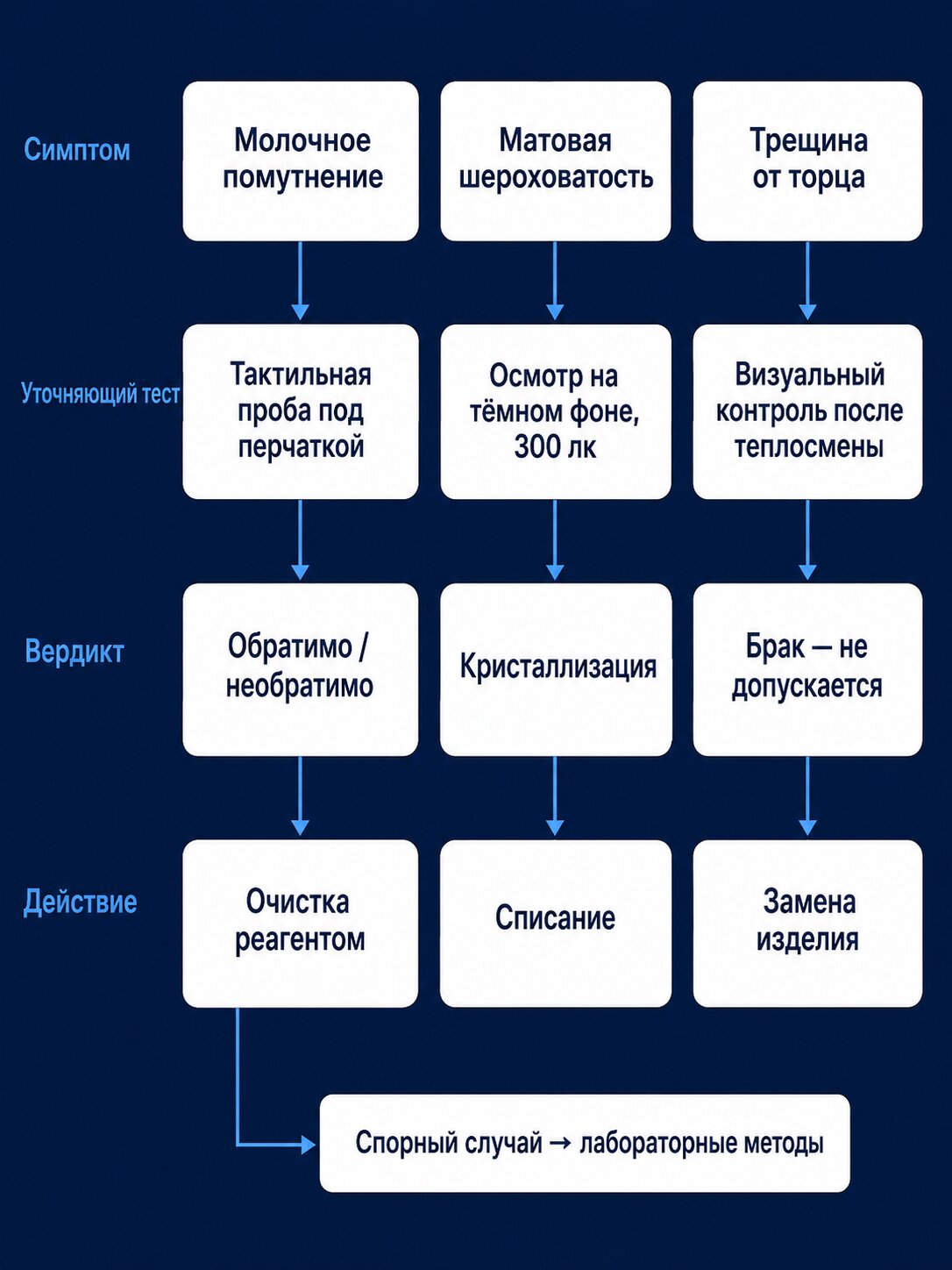

Диагностическое дерево: каждый симптом ведёт через уточняющий тест к вердикту и конкретному действию. Спорные случаи закрывают лабораторные методы (раздел «Лабораторные методы»).

Диагностика и уход за кварцевым стеклом сходятся здесь в три вердикта: годен, отмыть по регламенту, списать. Строку находят по видимому признаку, после чего выполняют уточняющий тест — без него смываемый налёт и кристаллизованный слой выглядят одинаково. Признаки износа кварцевого стекла в колонке «Действие» уводят на профильный разбор.

Строки, где осмотр и уточняющий тест дают разные ответы, закрывают лабораторными методами: испытанием на устойчивость к кристаллизации, определением устойчивости к потемнению и теплосменами по ГОСТ 22293-76.

Дифференциальная диагностика

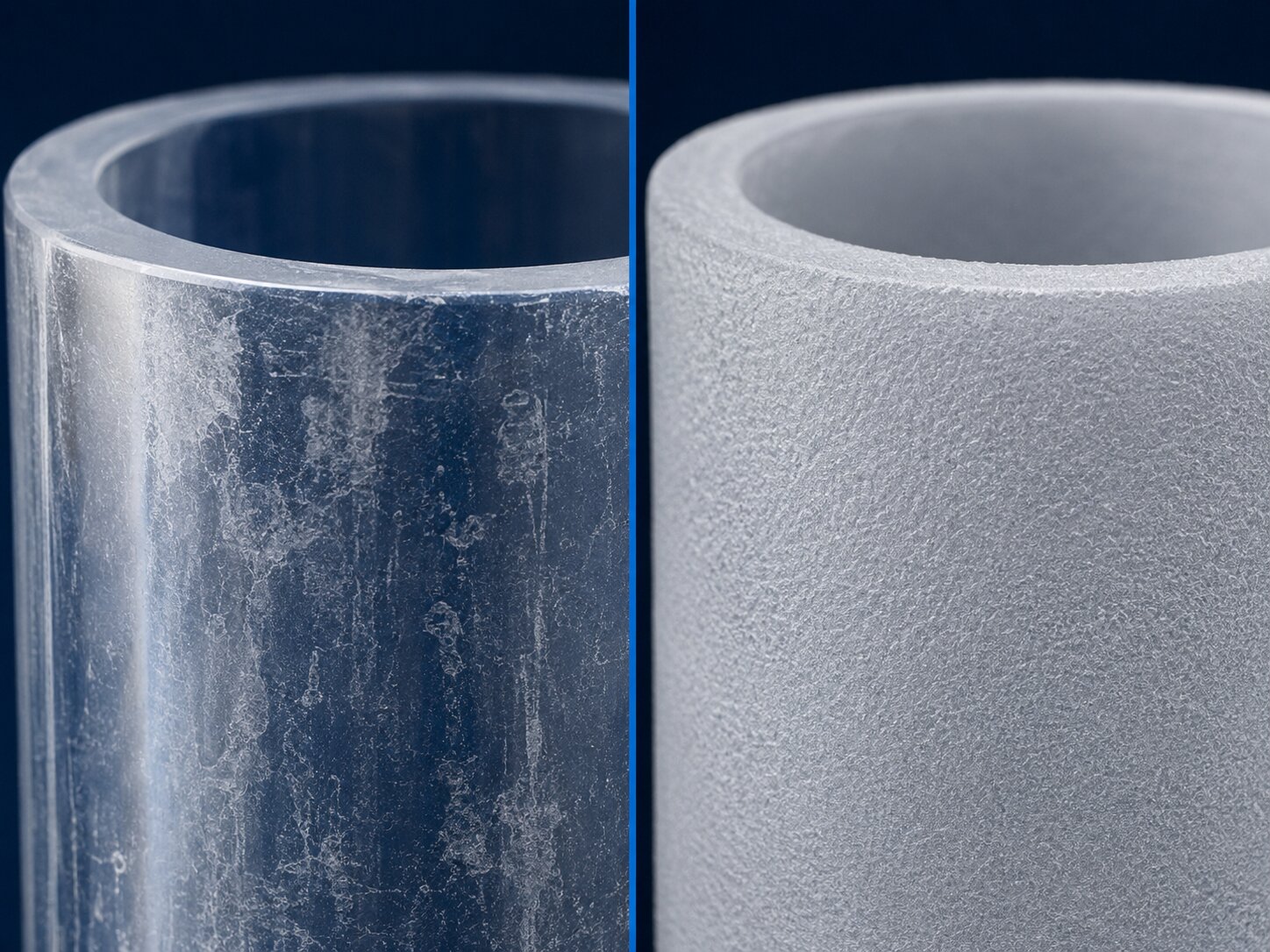

Слева — смываемый поверхностный налёт, справа — поверхностная кристаллизация (девитрификация): гладкая плёнка против шероховатого слоя «шагрень».

Четыре пары симптомов дают на участке больше ошибочных вердиктов, чем все остальные признаки вместе. Помутнение принимают за смываемое загрязнение, трещину путают с посечкой, потемнение после печного цикла — с соляризацией, заводской порок — с эксплуатационным износом. Каждая пара разводится за две минуты, без лаборатории и без резки образца.

Смываемый налёт или поверхностная кристаллизация

Как отличить налёт от девитрификации, решает не оттенок, а поведение поверхности. Терминология ГОСТ 22290-2021 разводит два случая по геометрии: сплошной слой кристаллов по поверхности изделия (п. 3.3) против включений точками, рисками и пятнами (п. 3.2); разводы и пятна с чёткими границами указывают на загрязнение.

Полевой тест занимает секунды: проведите пальцем в чистой хлопчатобумажной перчатке по остывшему изделию. Под налётом стекло остаётся гладким, расстеклованный слой цепляется за ткань. Отдельные точки и риски по прозрачному фону дают локальную кристаллизацию — решение по такому изделию принимает технолог. Природа помутнения разобрана в статье Почему мутнеет кварцевая трубка.

Трещина, посечка или откол

ГОСТ 22293-76 разводит три термина и до испытания не допускает на образце ни одного из них (п. 1.3). Посечка — тонкий поверхностный надрыв, чаще всего после теплосмены. Трещина уходит в толщу стенки и растёт от цикла к циклу, а откол означает потерю материала с торца или кромки.

Порог по отколам числовой: отколы менее 5 мм на цилиндрической поверхности с торцов труб, стержней и пластин, не приводящие к разрушению поверхности, не учитываются (п. 4.5). Осмотр ведут после каждой теплосмены при ненаправленном освещении без увеличительных приборов (п. 4.4); направленный луч даёт блики и прячет посечку на цилиндре.

Отдельная позиция — торцы. Выход открытых капилляров на торцах труб и стержней не допускается (ГОСТ 22290-2021, п. 7.1): капилляр работает каналом для загрязнений и стартовой точкой трещины. Механика разрушения при нагреве разобрана в статье Причины тресканья кварцевой колбы.

Потемнение и падение пропускания

Оба дефекта невидимы при осмотре: изделие выглядит целым, а УФ-канал уже не работает. Потемнение после термообработки нормируют разностью Δτ(290) = τ₁(290) − τ₂(290) — коэффициенты пропускания в слое стекла толщиной 1 мм замеряют до и после выдержки при 1000 °C в течение 2 ч. Порог годности — 10 % (ГОСТ 22292-2021, п. 11.4), результаты округляют до двух знаков после запятой.

Норматив привязан к длине волны и толщине слоя: трубки со стенкой 2 и 4 мм по абсолютному пропусканию не сравнивают, работают с разностью до и после термообработки.

Соляризация набирается под ультрафиолетом и считается по часам наработки лампы, а не по температуре садки. Если нагрева выше 1000 °C не было, а пропускание упало, причина лежит в УФ-канале: расчёт срока замены дан в статье Периодичность замены кварцевых стёкол УФ.

Производственный порок или эксплуатационная деградация

Свиль, пузыри и камень-непроплав приходят вместе с партией и фиксируются при входном контроле. Пузырность нормирует ГОСТ 15130-86: семь категорий по диаметру наибольшего пузыря и семь классов по числу пузырей размером 0,1 мм и более в 1 кг заготовки. В печи такие признаки не появляются, потому что свиль и непроплав закладываются при плавке заготовки.

Трещины, посечки, кристаллизация и потемнение накапливаются в работе: теплосмены, длительные выдержки, загрязнение поверхности. Порядок разбора простой: сверить симптом с записями приёмки по признакам брака и справочнику дефектов. Если при поступлении партии дефекта не было, вердикт эксплуатационный, и претензия к поставщику не проходит.

Чем контролировать: приборы и условия цехового осмотра

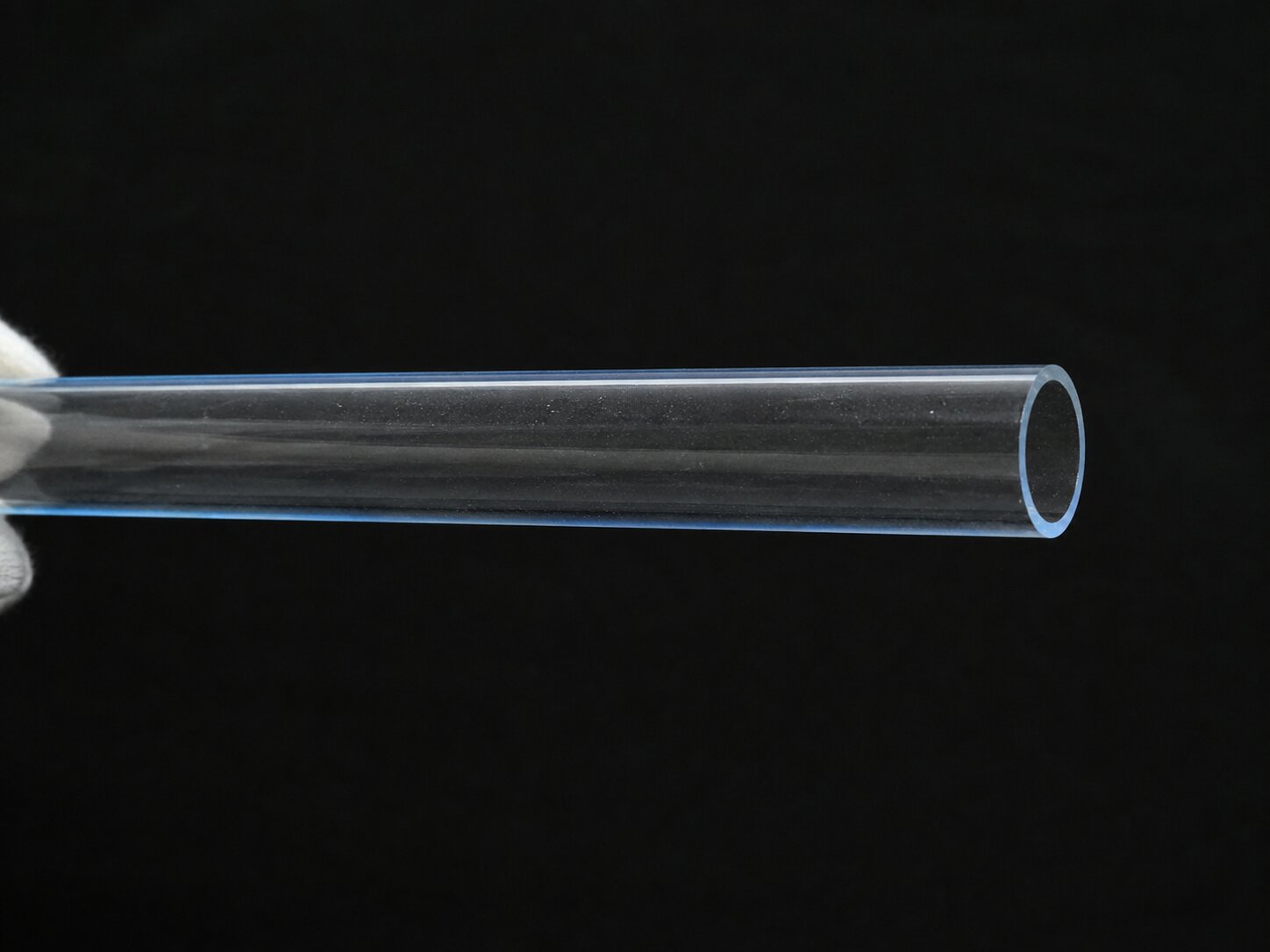

Условия цехового осмотра: тёмный фон, рассеянное ненаправленное освещение не менее 300 лк — так проверяют поверхность до применения приборов.

Методика ГОСТ 22290-2021 писалась для испытательной лаборатории, но на цеховой участок переносится без правок: горячая труба показывает не тот рисунок налёта, а направленная лампа прячет посечки и мелкие отколы.

Чек-лист рабочего места контроля:

• воздух (20 ± 5) °C, изделие пролежало в помещении не менее 4 ч (ГОСТ 22290-2021, п. 5.2.2);
• освещённость не менее 300 лк, свет ненаправленный (там же; ГОСТ 22293-76, п. 4.4);
• под изделием тёмный фон (ГОСТ 22290-2021, разд. 9);
• осмотр без увеличительных приборов либо с микроскопом или лупой (там же), руки в чистых хлопчатобумажных перчатках, протирка салфеткой из бельтинга по ГОСТ 332.

Граница контроля состояния кварцевого стекла проходит по вопросу: глазами на тёмном фоне участок фиксирует факт дефекта, цифру дают приборы. Толщину кристаллизованного слоя нормируют по среднему арифметическому не менее 10 измерений, отличающихся от среднего не более чем на 10 % (ГОСТ 22290-2021, п. 9.3). Напряжения снимают на ПКС-125 или ПКС-250, где поляризатор и анализатор скрещены и составляют 45° с направлениями главных напряжений (ГОСТ 3519-91). Формальные признаки брака при приёмке партии разобраны отдельно: как определить брак в кварцевом стекле.

Лабораторные методы испытания, которые ставят точку

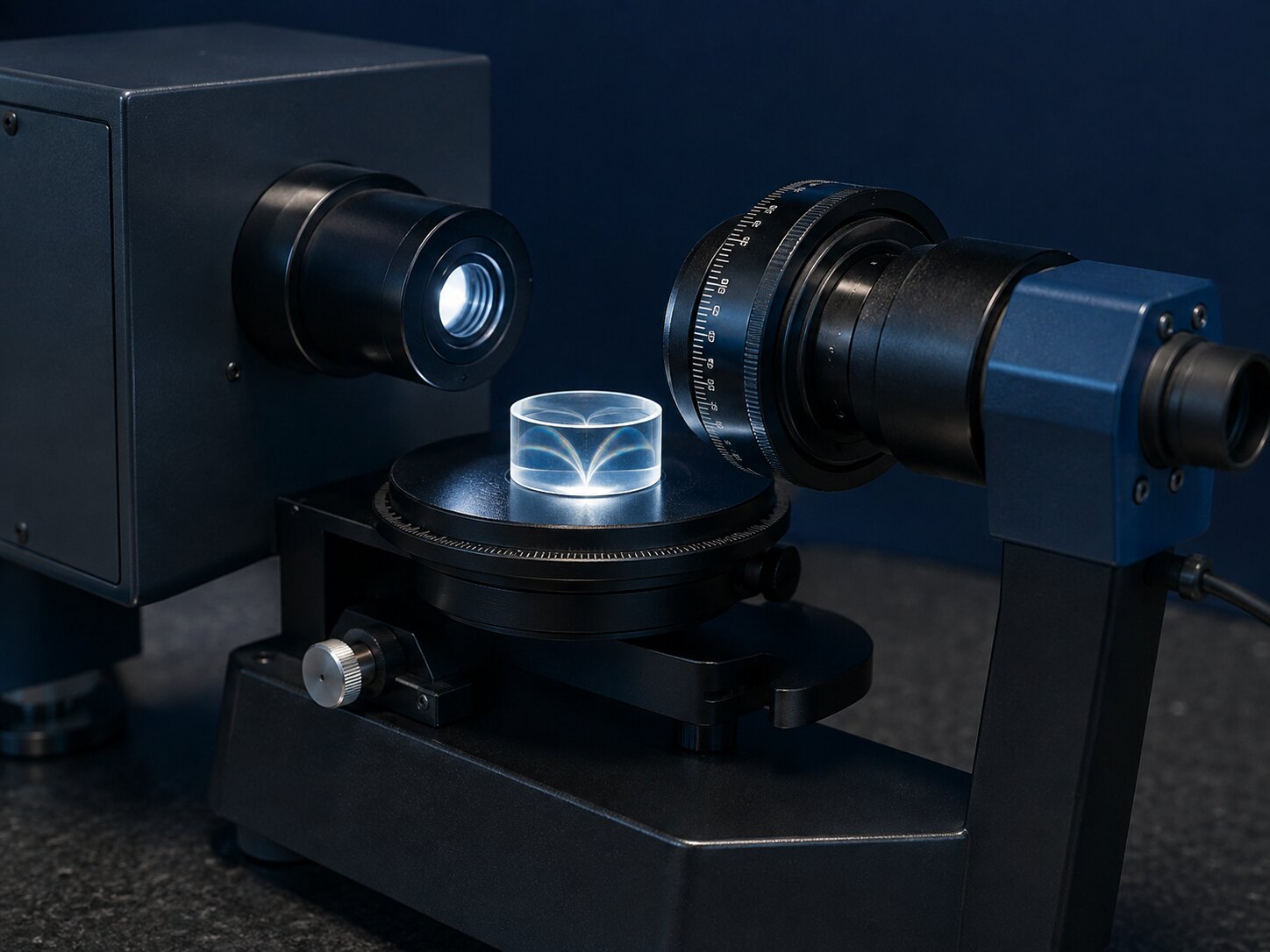

Спорные случаи закрывают приборные методы — полярископ-поляриметр фиксирует двойное лучепреломление, спектрофотометр — падение УФ-пропускания.

ГОСТ 22290-2021 и ГОСТ 22292-2021 действуют с 1 мая 2022 года взамен редакций 1976 года, а популярные материалы рунета до сих пор цитируют отменённые версии. ГОСТ 22293-76 тоже действующий: ограничение срока снято постановлением Госстандарта России от 02.04.1992 № 354.

Подготовка по ГОСТ 22290-2021 длиннее самой выдержки: 20 мин в хромовой смеси, промывка дистиллированной водой либо последовательно проточной водой и этиловым спиртом, протирка салфеткой из бельтинга, сушка при температуре от 100 °C до 120 °C в течение 60 мин.

Образцов не менее трёх, размером не менее 30 × 30 мм или массой не менее 2 г. Трубы и стержни режут на отрезки длиной от 40 до 50 мм, трубы диаметром более 40 мм — на сектора с хордой от 30 до 50 мм, не менее четырёх образцов.

Для теплосмен берут отрезки труб и стержней длиной 70-80 мм, перед каждым нагревом протирая спиртом. Пропускание труб меряют через приставку из стекла КУ-1 по ГОСТ 15130-86 с фокусным расстоянием (30 ± 1) мм, погрешность не более 3 %; толщину — с погрешностью не более 0,01 мм.

Все три испытания разрушающие либо требуют раскроя, поэтому идут на образцах партии, а не на работающей оснастке: их назначают при входном контроле, смене поставщика и в спорном случае, когда цеховой осмотр вердикта не дал. Порядок приёмки — как определить брак в кварцевом стекле.

Регламент ухода за кварцевым стеклом по этапам жизненного цикла изделия

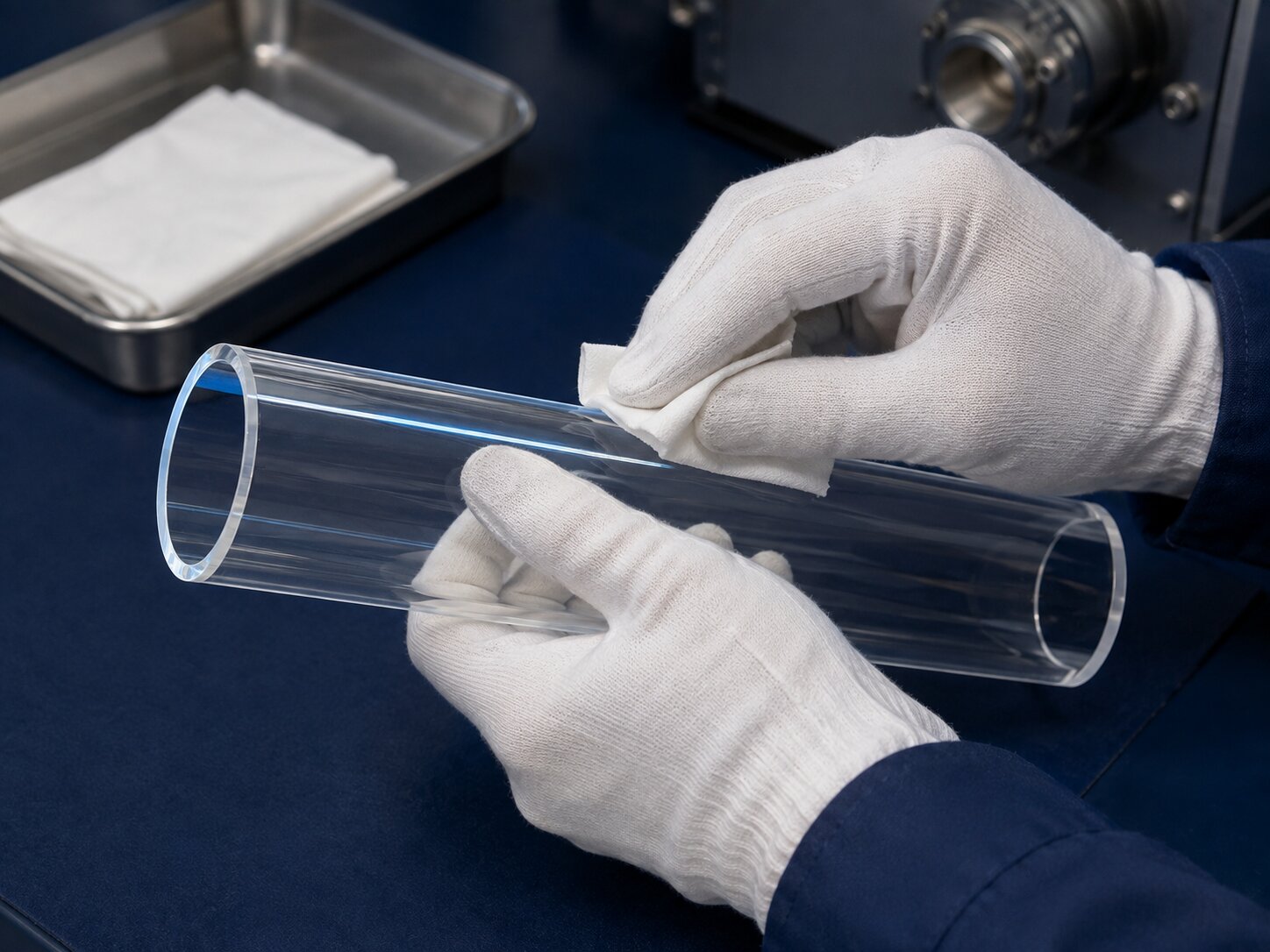

Обезжиривание и протирка перед монтажом — только в чистых хлопчатобумажных перчатках, без капель воды и следов пальцев на поверхности.

Обслуживание изделий из кварцевого стекла подчинено одному сквозному требованию на всех семи этапах: чистые хлопчатобумажные перчатки, постоянно. Соли кожи содержат щелочные металлы, и отпечаток пальца после прогрева проявляется очагом расстекловывания (почему кварцевую колбу нельзя трогать руками).

1. Приёмка партии — марку, норматив и размеры сверяют по документам, изделие осматривают на тёмном фоне, не выкладывая на верстак со стружкой. Качество каждой партии мы контролируем на заводах-изготовителях перед отгрузкой, изготовление идёт по чертежам и ТЗ заказчика (правила обращения с кварцевым стеклом).

2. Хранение до монтажа — изделие держат в заводской упаковке, трубы укладывают с опорой по всей длине, а не на два торца. Капли воды не оставляют: они собирают загрязнения из воздуха. Щёлочи и соли рядом с местом хранения вреднее прочих реагентов.

3. Подготовка поверхности перед установкой — обезжиривание: промывка в деионизованной или дистиллированной воде с обезжиривающим агентом, затем многократная промывка деионизованной водой и быстрая сушка. Если нужно травление, соблюдают пороги: по рекомендациям Momentive Technologies плавиковая кислота максимум 10 об. % — не более пяти минут, бифторид аммония максимум 7 % — не более десяти минут. Рецептура ванн и последовательность операций разобраны отдельно: очистка кварцевого стекла.

4. Монтаж и опоры — посадочные места очищают до установки изделия, опору распределяют по длине, зазоры на тепловое расширение оставляют по чертежу. Соседство с графитом ограничивают: диссоциация SiO₂ идёт от 2000 °C, а в восстановительных условиях процесс ускоряется.

5. Вывод на режим — по регламенту Momentive Technologies печную трубу устанавливают при 1200 °C и поворачивают на 90° каждые два часа в течение первых 30 часов: поворот выравнивает прогрев по окружности и не даёт трубе набрать односторонний прогиб. Альтернативный режим короче: поворот на 90° каждые два часа первые 8 часов, затем выход на рабочую температуру (эксплуатация изделий из кварцевого стекла).

6. Межцикловое обслуживание — нагар и продукты процесса снимают до следующей загрузки, пока слой не спёкся с поверхностью. Химию садки держат в границах назначения. ГОСТ 19908-90 отводит тиглям, чашам, стаканам, колбам, воронкам и пробиркам потолок 1000 °C и две группы сред — кислые и нейтральные. Щелочная среда за рамки стандарта выходит при любой температуре.

Потолок режима задаёт не марка сама по себе, а способ плавки. По справочным данным Heraeus Covantics, электроплавленое кварцевое стекло держит длительно 1160 °C при температуре размягчения 1710 °C, газоплавленое — 1110 °C при 1660 °C, синтетический плавленый кварц — 950 °C при 1600 °C. Разницу даёт содержание OH-групп: менее 1–30 ppm у электроплавленого против 150–200 ppm у газоплавленого и до 1000 ppm у синтетического; чем больше гидроксила, тем ниже рабочий потолок. Марки по ГОСТ 15130-86 нормируются иначе: для КУ-1, КУ-2, КВ и КИ профильный предел — до 1200 °C при размягчении 1550 °C, и смешивать две сетки в одном расчёте нельзя.

7. Съём, возврат на хранение или списание — охлаждение ведут со скоростью до 100 °C/час для сечений менее 25 мм, изделие снимают в перчатках и осматривают до укладки. Годное возвращают в упаковку сухим, с записью наработки; изделие с необратимым дефектом списывают, не отправляя на повторную очистку.

Периодичность контроля и журнал наработки оснастки

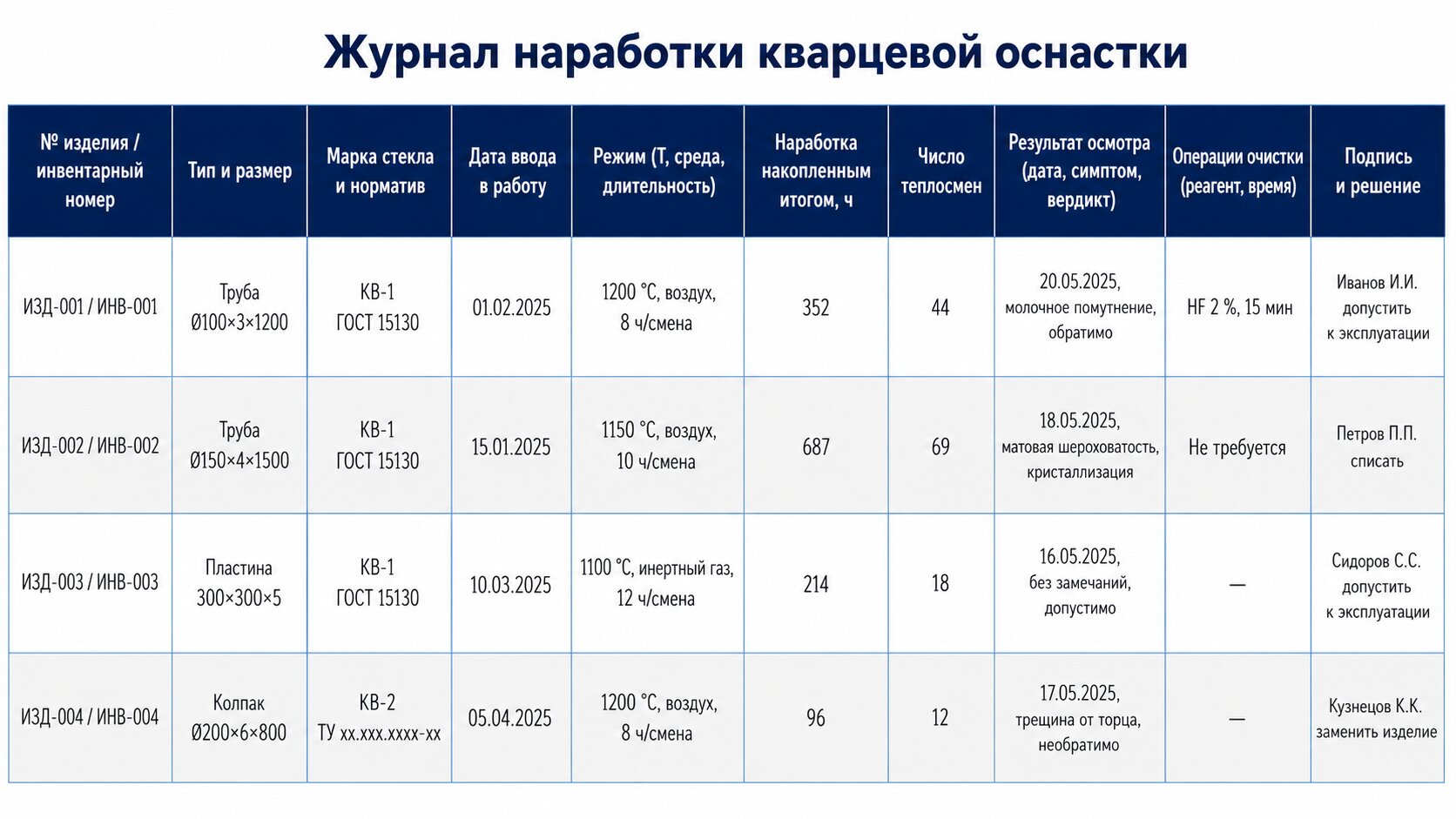

Форма журнала наработки — 10 колонок для переноса в цеховой бланк. ГОСТ 22290-2021 (п. 10.1) требует вести журнал результатов, но формы не задаёт.

Единого норматива на межконтрольный интервал для кварцевой оснастки нет: ГОСТ 22290-2021, ГОСТ 22292-2021 и ГОСТ 22293-76 задают методы испытаний, а не сроки цехового осмотра. Периодичность осмотра кварцевых изделий поэтому привязывают к событию, а не к календарю.

• Перед каждой установкой в печь — внешний осмотр после выдержки изделия не менее 4 ч при (20 ± 5) °C.
• После каждой теплосмены при отработке нового режима — по логике ГОСТ 22293-76 (п. 4.4).
• После аварийного события: срыв режима, попадание щёлочи, касание голыми руками.
• При плановой остановке оборудования — сплошной осмотр садки с фиксацией накопленной наработки.
• При падении рабочего параметра: пропускание, доза УФ, показания датчика процесса.

ГОСТ 22290-2021 (п. 10.1) требует записывать результаты, в том числе промежуточные, в журнал, но формы журнала не даёт. Контроль состояния кварцевого стекла ведут по двум связанным таблицам; связка идёт по инвентарному номеру.

Паспортная часть (пример заполнения)

Контрольная часть (пример заполнения)

Сколько теплосмен выдержит конкретная труба в конкретной печи? Ни один стандарт такой цифры не содержит, её даёт только накопленная наработка.

Заполненные строки дают ресурс до отказа для конкретного режима печи, обоснование интервала замены цифрами собственного производства и аргумент при рекламации по партии. Методика расчёта интервала замены по накопленной дозе разобрана в статье о периодичности замены кварцевых стёкол УФ.

Когда изделие списывают

Итог диагностики: четыре ключевых порога, за которыми изделие подлежит списанию или замене. Полная таблица критериев — в тексте раздела.

Одна посечка после теплосмены делает результат неудовлетворительным, а откол менее 5 мм с торца ГОСТ 22293-76 (п. 4.5) не учитывает. Критерии списания кварцевого стекла делятся на нормативные, с цифрой в стандарте, и эксплуатационные: последние технолог устанавливает под позицию.

Ни один порог не работает в отрыве от назначения: помутнение, недопустимое для оптического окна, остаётся рабочим состоянием для печной оснастки, где стекло держит несущий контур, а не оптический канал. Списанное изделие не восстанавливают отжигом или переполировкой в цеховых условиях: под задачу заказывают новое из каталога изделий из кварцевого стекла или по чертежу. Какие нагрузки доводят материал до отказа, разобрано отдельно: что разрушает кварцевое стекло. Пограничные случаи приёмки — как определить брак в кварцевом стекле.

Частые вопросы

Как отличить смываемый налёт от кристаллизации поверхности?

Налёт лежит плёнкой, даёт разводы и локальные пятна, поверхность под ним гладкая. Кристаллизованный слой по ГОСТ 22290-2021 (п. 3.3) покрывает изделие сплошь: ровный молочный тон и шероховатая «шагрень» под пальцем в перчатке. Первое снимается очисткой, второе — нет.

Как часто нужно осматривать кварцевую оснастку?

Осмотр привязывают к событию: перед каждой загрузкой и после каждой теплосмены (ГОСТ 22293-76, п. 4.4). Перед контролем изделие выдерживают не менее 4 ч при (20 ± 5) °C и осматривают на тёмном фоне при освещённости не менее 300 лк.

Можно ли восстановить помутневшее кварцевое стекло?

Смываемый налёт снимает кислотная очистка в пределах режимов: HF не выше 10 об. % с выдержкой до пяти минут либо бифторид аммония до 7 % с выдержкой до десяти минут. Поверхностная кристаллизация необратима, такое изделие списывают.

Чем протирать кварцевое стекло перед установкой?

Салфеткой из бельтинга по ГОСТ 332, смоченной этиловым спиртом, в чистых хлопчатобумажных перчатках. Капли воды на стекле недопустимы: высыхая, они оставляют собранные из воздуха загрязнения. Голыми руками изделие не берут — солевой след после прогрева даёт очаг расстекловывания.

При какой температуре начинается кристаллизация поверхности?

Одной точки нет: кристобалит образуется при совпадении температуры, времени выдержки и уровня загрязнения. Структурная девитрификация SiO₂ идёт выше 1000 °C, а метод по ГОСТ 22290-2021 воспроизводит её выдержкой образцов при температуре от 1000 °C до 1250 °C.

Какие приборы нужны для диагностики, а где хватает осмотра?

Трещины, посечки, отколы и сплошной кристаллизованный слой видны глазами на тёмном фоне при освещённости не менее 300 лк. Падение УФ-канала осмотром не ловится: нужен спектрофотометр на 290 нм с погрешностью не более 1 %. Двулучепреломление — на полярископе-поляриметре ПКС-125 или ПКС-250 по ГОСТ 3519-91.

Отколы на торце трубы — брак или норма?

Норма: откол короче 5 мм на цилиндрической поверхности с торца трубы, стержня или пластины, если он не ведёт к разрушению, при контроле не учитывается (ГОСТ 22293-76, п. 4.5). Трещины и посечки не допускаются ни при каком размере (п. 1.3).
