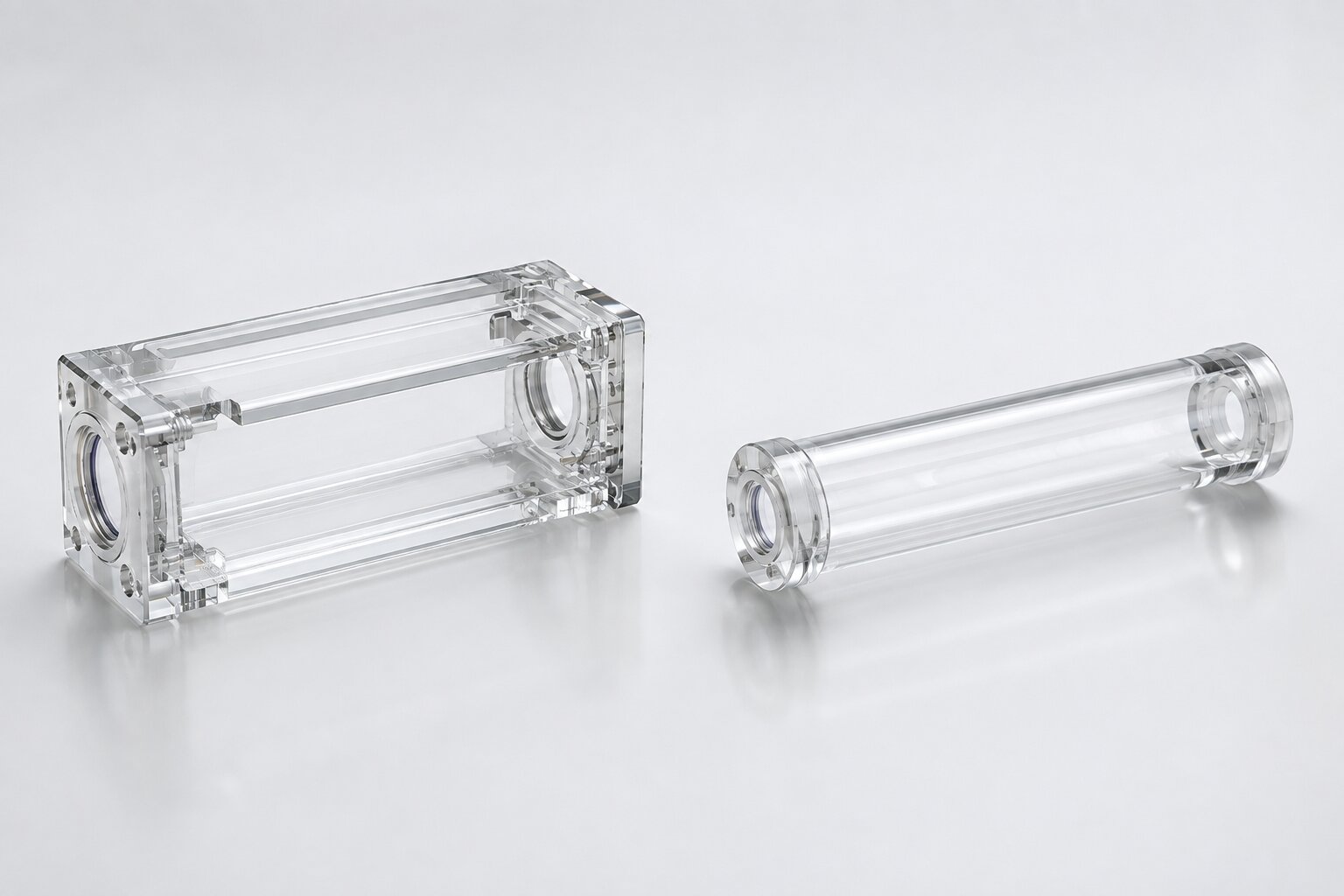

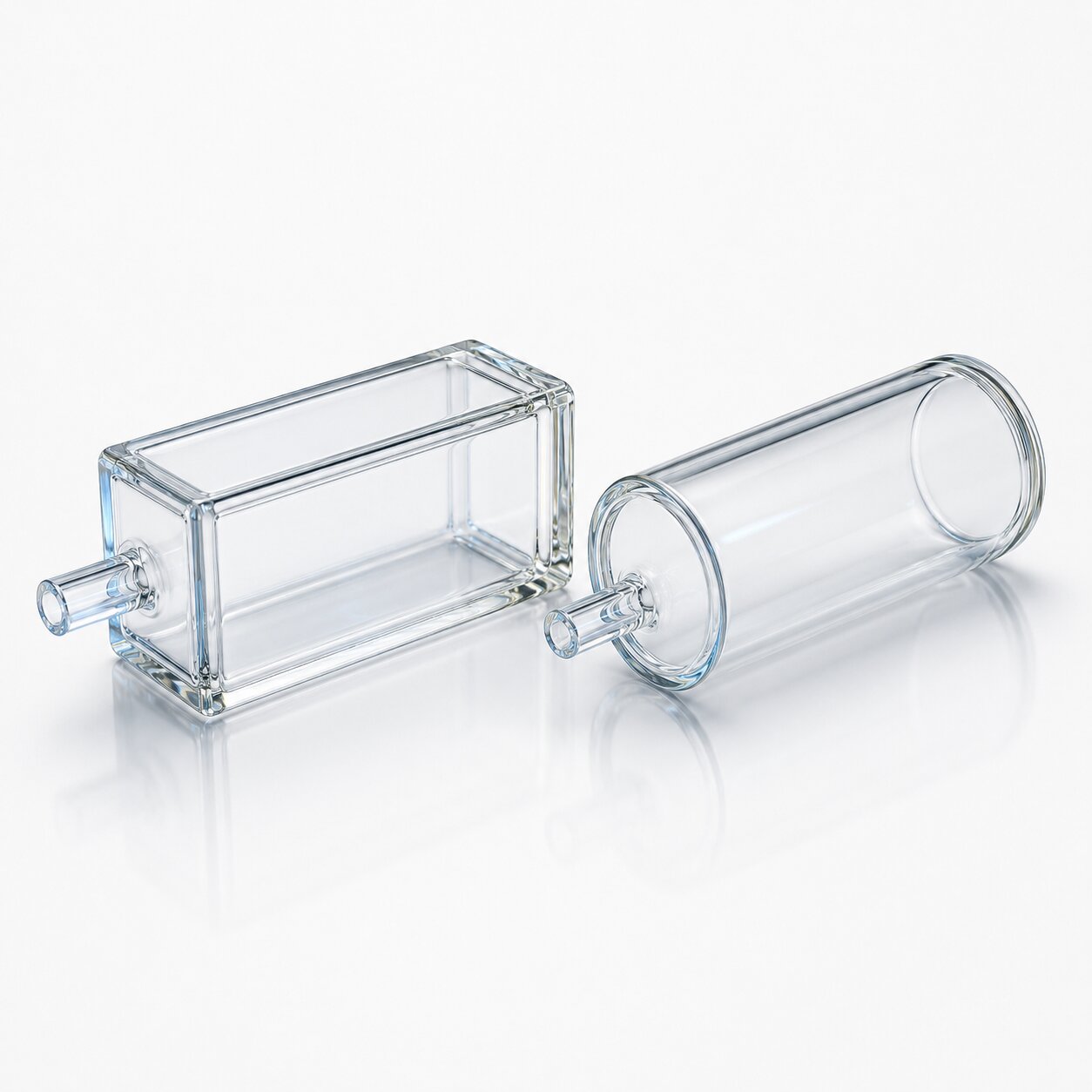

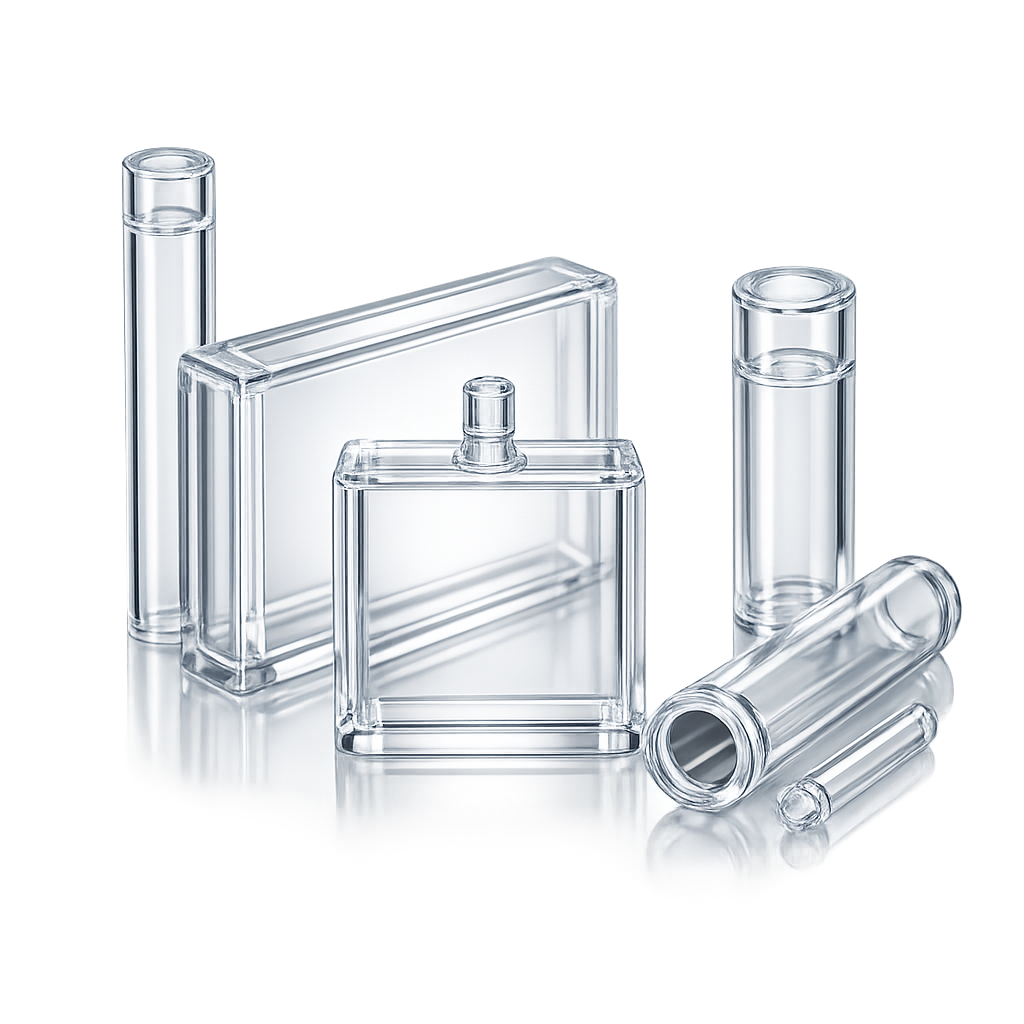

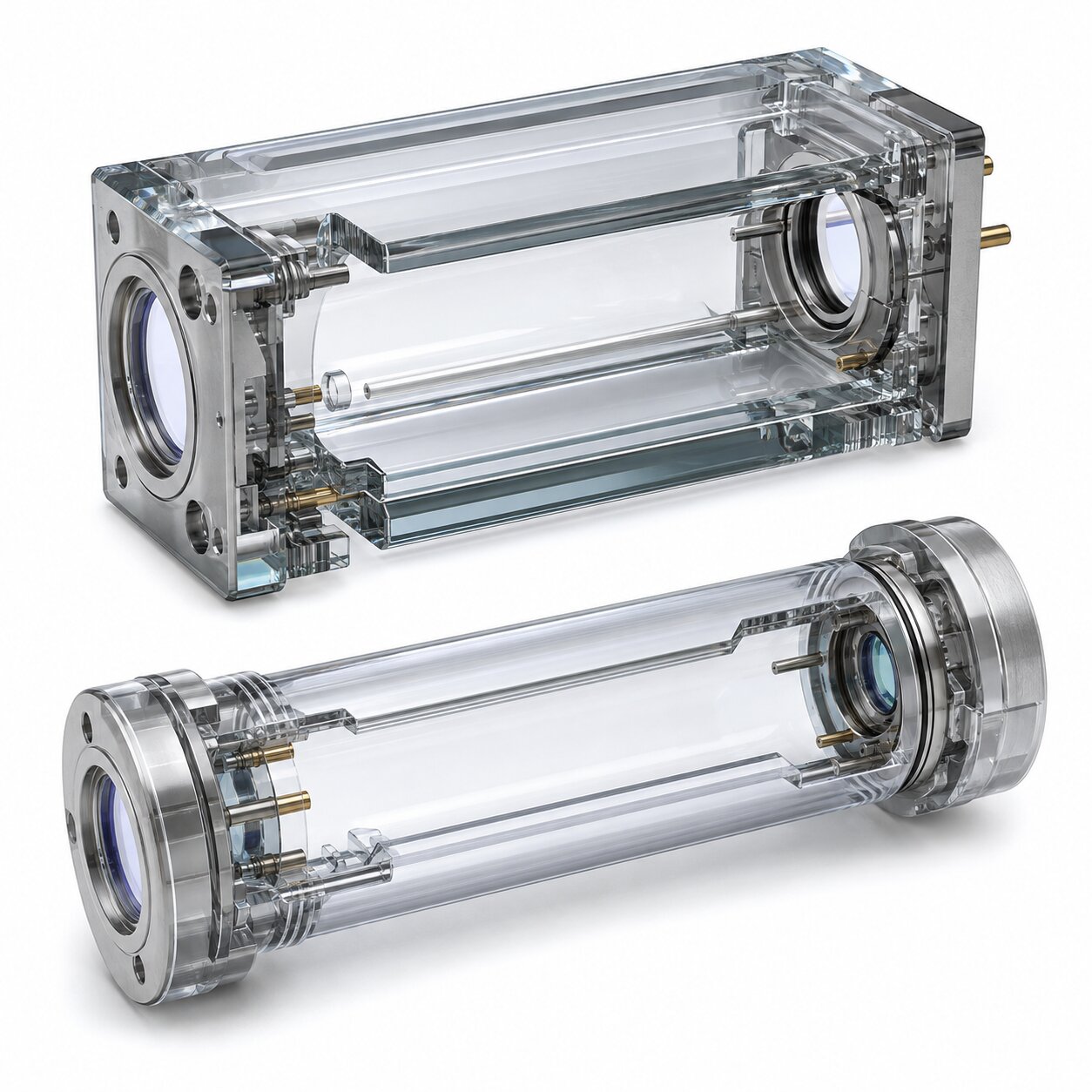

Прямоугольные и трубчатые атомные ячейки
Прямоугольные и трубчатые атомные газовые ячейки (vapor cells) от ООО «ГК «Кварц-Пром» применяются в случаях, когда стандартный цилиндрический формат не подходит по габаритам, оптической схеме или требованиям к интеграции в прибор. Удлинённая или прямоугольная геометрия удобна для оптических трактов с фиксированным профилем, размещения в корпусах оборудования, а также для лабораторных установок, где требуется заданная длина оптического пути. У нас можно купить прямоугольные и трубчатые ячейки с наполнением рубидием (Rb) или цезием (Cs), а также пустые корпуса под заполнение на стороне клиента. Геометрия — по техническому заданию. Доставка по всей России.
Поставки прямоугольных и трубчатых атомных ячеек от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» поставляет прямоугольные и трубчатые vapor cells под техническое задание заказчика. Цена зависит от формата и размеров, типа наполнения (пустая / Rb / Cs), газовой среды и количества. Чтобы получить предложение по стоимости и срокам, направьте чертёж или размеры, требования к наполнению и количество — подготовим расчёт.
| Артикул | Наименование | Цена |
|---|---|---|
| RT-001 | Прямоугольная ячейка 10×10×100 мм | По запросу |
| RT-002 | Прямоугольная ячейка 25×25×100 мм | По запросу |
| RT-003 | Трубчатая (удлинённая) атомная ячейка | По запросу |
| RT-004 | Комбинированная ячейка нестандартной геометрии | По запросу |
| RT-005 | Пустой прямоугольный/трубчатый корпус под наполнение | По запросу |
| RT-006 | Прямоугольная/трубчатая ячейка с наполнением Rb | По запросу |
| RT-007 | Прямоугольная/трубчатая ячейка с наполнением Cs | По запросу |
| RT-008 | Ячейка по чертежу/ТЗ заказчика | По запросу |
Технические характеристики
Прямоугольные и трубчатые ячейки изготавливаются в герметичном исполнении. Геометрия подбирается под оптическую схему прибора: размеры сечения и длина оптического участка определяют длину взаимодействия света с атомной средой, а формат корпуса — компоновку ячейки в оборудовании.
| Форматы | Прямоугольные, трубчатые (удлинённые), комбинированные |
| Типовые размеры | 10×10×100, 25×25×100 мм и другие по ТЗ |
| Исполнение | Герметичный оптический элемент |
| Варианты поставки | Пустые корпуса; наполнение Rb или Cs; варианты с дополнительной газовой средой — по запросу |
| Изготовление | По ТЗ и чертежам заказчика, с согласованием спецификации |
Физические свойства кварцевого стекла для ячеек
| Плотность | 2,20 г/см³ |
| Коэффициент линейного расширения | ≈ 0,55×10⁻⁶ 1/°C |
| Стойкость к термоудару | Очень высокая (до ΔT 1000 °C) |
| Светопропускание (УФ-видимый-ИК) | До 93–94% |
| Электроизоляционные свойства | Высокие (до +1000 °C) |
Чем удобна прямоугольная и трубчатая геометрия
У прямоугольной ячейки есть преимущество, которого нет у цилиндра: несколько независимых оптических осей через плоские грани. В схемах, где лучи накачки и зондирования вводятся перпендикулярно друг другу — например, в атомных магнитометрах SERF, — прямоугольный корпус позволяет пропустить оба пучка через разные грани ячейки; в исследовательской практике для таких задач используются корпуса вида 10×10×30 мм с парами Rb-87 и буферным газом. Плоские грани также упрощают ввод и вывод пучков и крепление ячейки в посадочных местах прибора.
Трубчатая (удлинённая) геометрия работает на другой эффект: сигнал поглощения растёт с длиной оптического пути (закон Бугера — Ламберта — Бера), поэтому протяжённая ячейка даёт больше взаимодействующих с излучением атомов и уверенный сигнал даже при умеренных рабочих температурах. Заданная длина оптического участка фиксируется в ТЗ и воспроизводится от изделия к изделию — это важно для серийных приборов и повторяемых экспериментов.
Где применяются прямоугольные и трубчатые ячейки
Основные направления — лабораторная и прикладная атомная спектроскопия, оптические стенды и измерительные системы, а также установки, где важна конкретная длина ячейки и компоновка. Прямоугольные корпуса востребованы в разработках квантовых сенсоров с перпендикулярными пучками накачки и зондирования, трубчатые — в схемах абсорбционной спектроскопии с протяжённым оптическим путём.
Ячейки поставляются под научные разработки и инженерные проекты со средой Rb/Cs: рабочие переходы — D1/D2-линии рубидия (795/780 нм) и цезия (~895/852 нм). Для проектов с собственным наполнением доступны пустые корпуса — им посвящена отдельная страница каталога; цилиндрический форм-фактор и исполнения с буферным газом описаны на соседних страницах раздела.
Как купить прямоугольные и трубчатые атомные ячейки от ООО «ГК «Кварц-Пром»
Чтобы купить прямоугольные или трубчатые атомные газовые ячейки у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Подготовим расчёт стоимости и сроков и согласуем спецификацию.
Что нужно для расчёта:
- размеры или чертёж, включая длину оптического участка;
- формат: прямоугольная, трубчатая или комбинированная;
- поставка: пустая или с наполнением Rb/Cs;
- условия эксплуатации: температура, требования к стабильности;
- количество (шт.);
- требования к документации и упаковке.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — включая комбинированные варианты нестандартной геометрии. Это востребовано разработчиками квантовых сенсоров, спектроскопических систем и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Прямоугольные и трубчатые ячейки — хрупкие оптические изделия, поэтому каждая ячейка упаковывается индивидуально в мягкую обёртку с фиксацией от смещения и вибрации; длинномерные трубчатые ячейки перевозятся с продольной поддержкой по всей длине, исключающей прогиб. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить ячейки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке, на мягких опорах. Оптические грани и окна предохраняют от загрязнений и царапин.
Требования к безопасности при использовании прямоугольных и трубчатых ячеек
При установке ячеек используют мягкие крепления с распределённым усилием: точечные нагрузки на плоские грани и изгибающие усилия на длинные трубчатые корпуса создают локальные напряжения, ведущие к микротрещинам и разгерметизации. Крепление за оптические грани, через которые проходят пучки, недопустимо. Перед каждым использованием изделие осматривается на отсутствие сколов, трещин и помутнений.
Для заполненных ячеек действуют правила обращения с щелочными металлами: рубидий и цезий активно реагируют с водой и кислородом воздуха, поэтому при случайном разрушении ячейки следует избегать контакта содержимого с кожей и влагой и утилизировать осколки согласно установленным правилам. Условия эксплуатации согласуются на этапе запроса и должны соблюдаться при работе.
Вопрос-Ответ
Чем прямоугольная ячейка лучше цилиндрической?
У прямоугольного корпуса несколько независимых оптических осей через плоские грани — это нужно в схемах с перпендикулярными пучками накачки и зондирования (например, в атомных магнитометрах). Плоские грани также упрощают ввод пучков и крепление в приборе. Если же схема однолучевая, часто удобнее цилиндр — ему посвящена отдельная страница каталога.
Зачем нужна длинная трубчатая ячейка?
Сигнал поглощения растёт с длиной оптического пути, поэтому протяжённая ячейка даёт уверенный сигнал даже при умеренных рабочих температурах. Длина оптического участка фиксируется в ТЗ и воспроизводится от изделия к изделию.
Какие типовые размеры доступны?
Часто запрашиваемые форматы — 10×10×100 и 25×25×100 мм. Другие размеры, трубчатые и комбинированные варианты изготавливаются по техническому заданию.
Можно ли заказать пустой корпус?
Да, поставляются пустые прямоугольные и трубчатые корпуса под заполнение на стороне заказчика — им посвящена отдельная страница каталога.
С каким наполнением поставляются ячейки?
С парами рубидия (Rb) или цезия (Cs); варианты с дополнительной газовой средой — по запросу.
Как заказать ячейку нестандартной геометрии?
Направьте чертёж или размеры (включая длину оптического участка), формат, требования к наполнению и количество — подготовим коммерческое предложение и согласуем спецификацию.
