Микрокапиллярные пластины

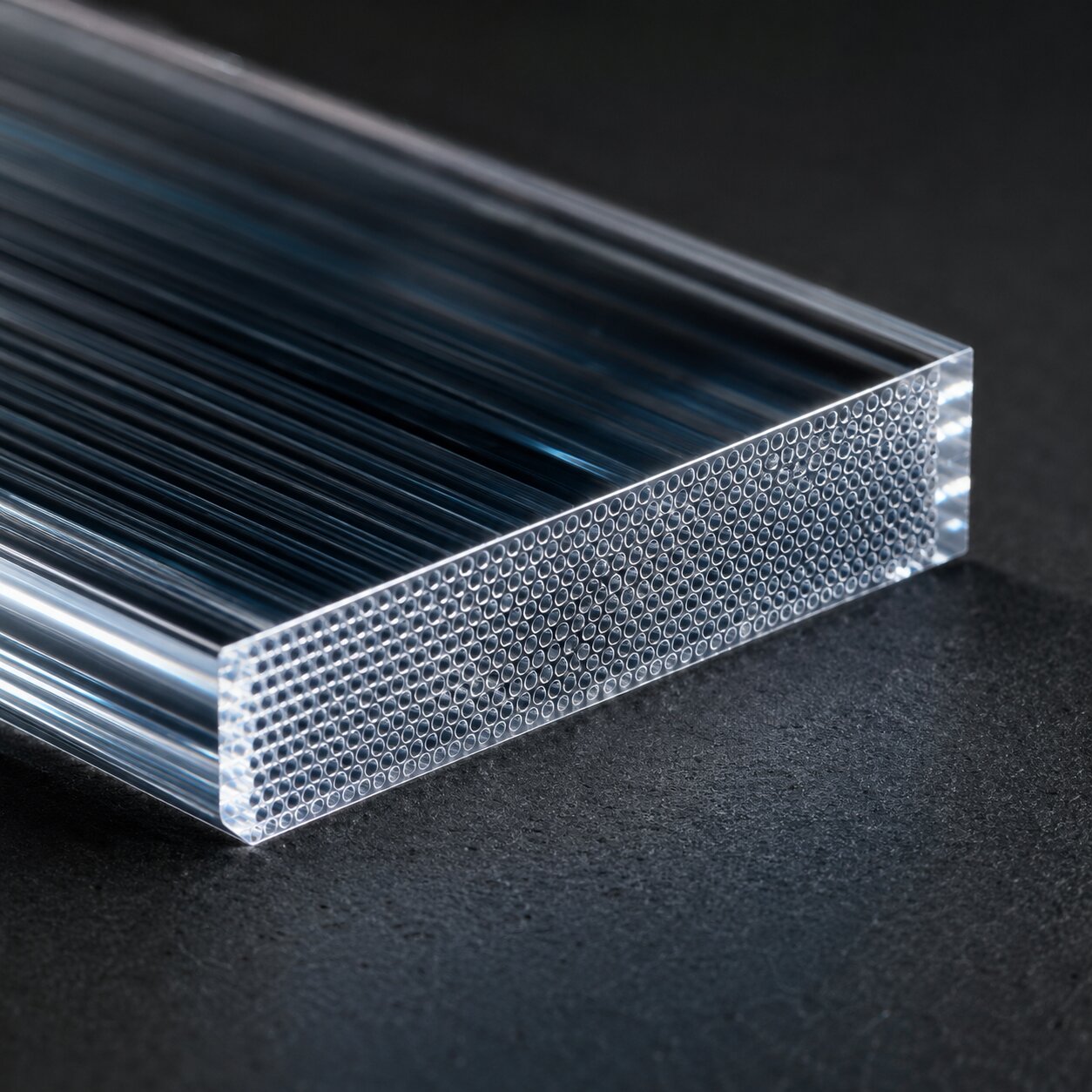

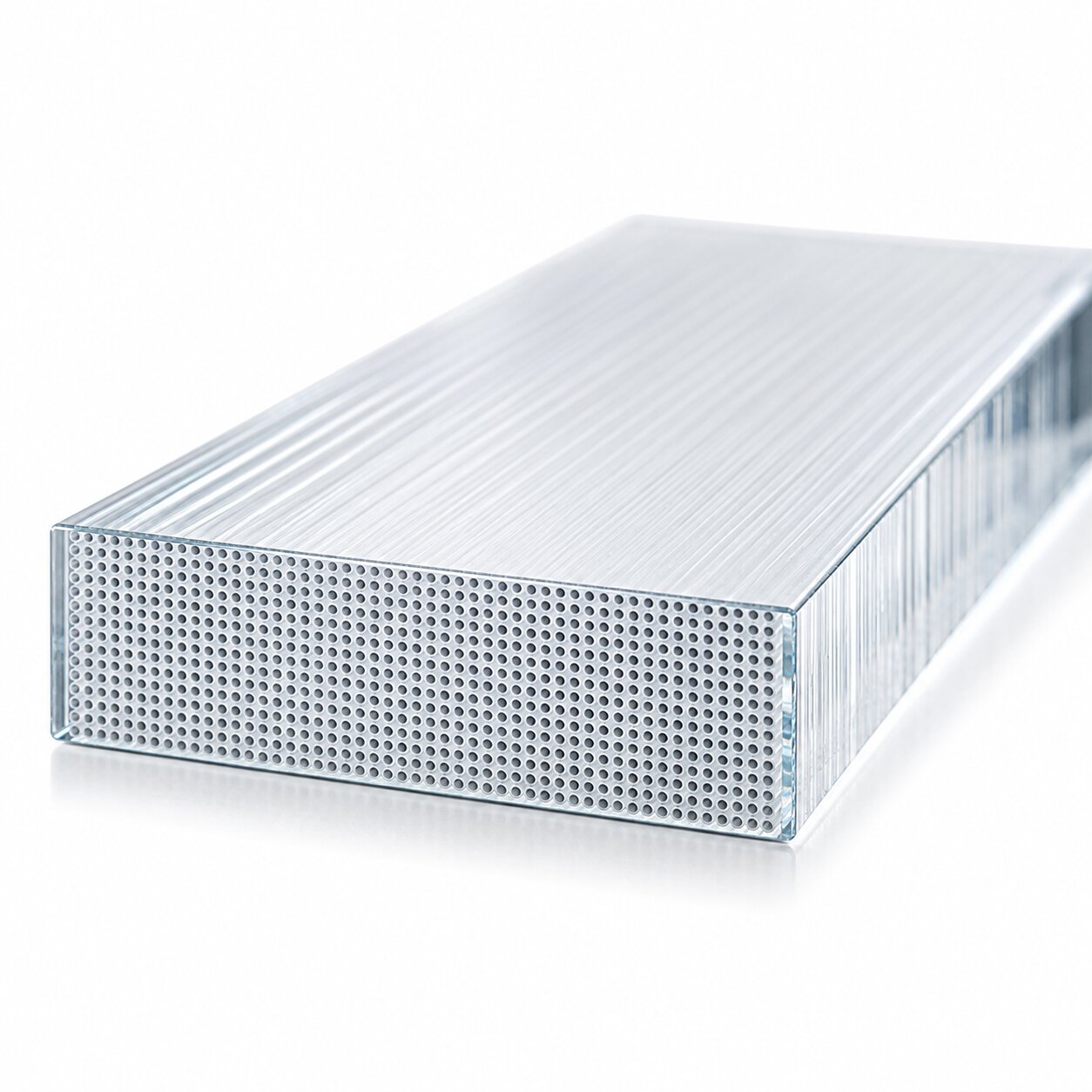

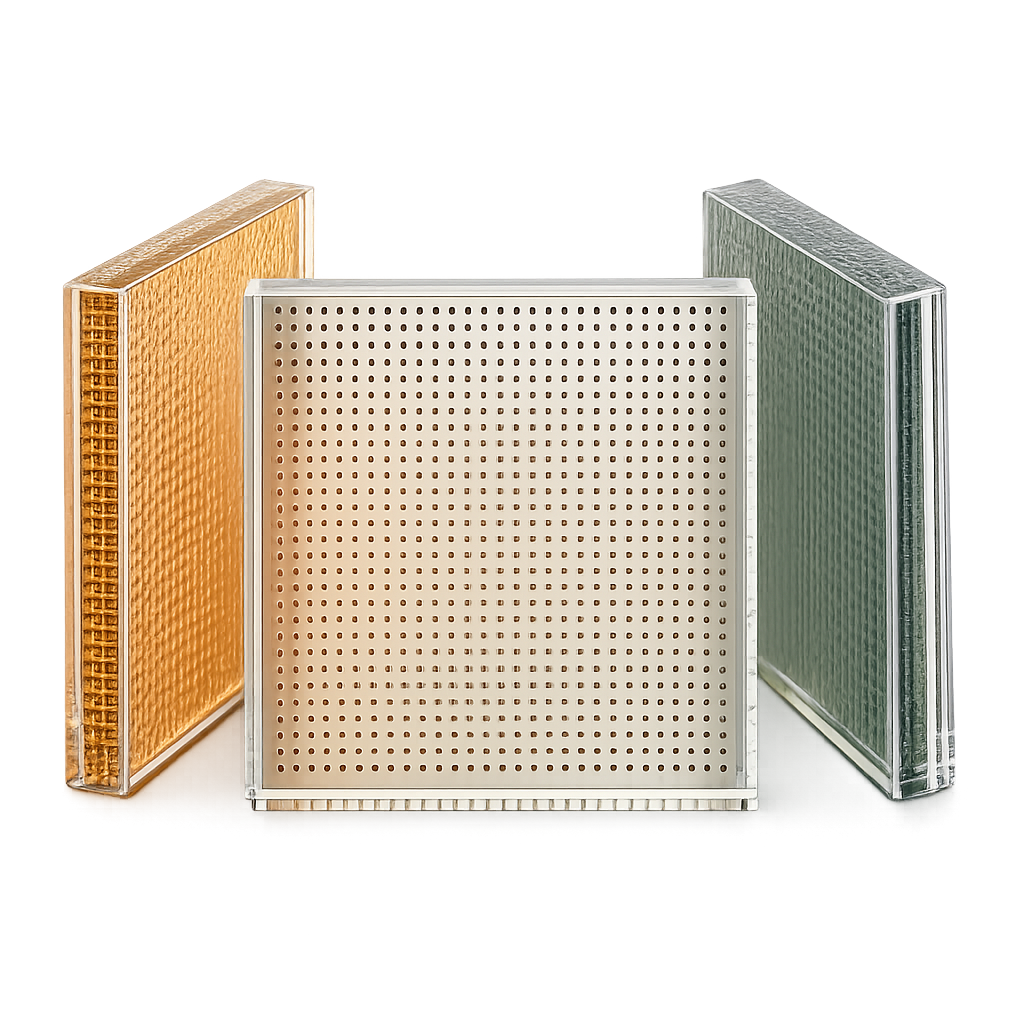

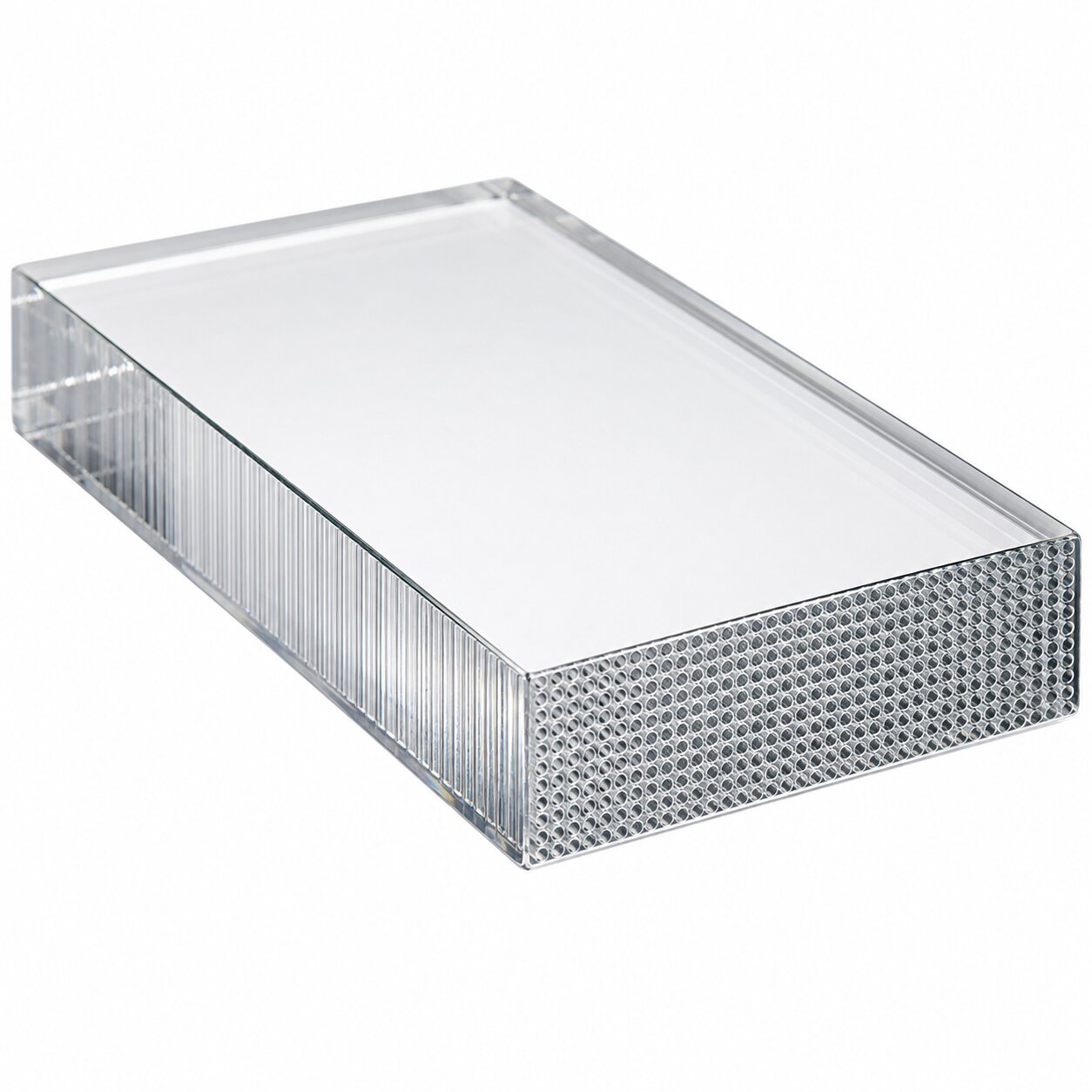

Микрокапиллярные пластины из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это пластины, пронизанные упорядоченной матрицей параллельных микроканалов: от единиц до миллионов капилляров малого диаметра в одной стеклянной структуре. Такие пластины служат основой микроканальных пластин (МКП), детекторов излучения и элементов капиллярной оптики. У нас можно купить микрокапиллярные пластины из стёкол марок С52-1, С52-2, С78-5 и С93-1 — геометрия каналов и габариты пластины изготавливаются по ТЗ заказчика. Доставка по всей России.
Поставки микрокапиллярных пластин от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» изготавливает микрокапиллярные пластины из электровакуумных стёкол. Цена зависит от марки стекла, диаметра и шага каналов, габаритов и толщины пластины, требований к обработке торцов и количества. Для расчёта направьте параметры пластины — подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| MP-001 | Микрокапиллярная пластина из стекла С52-1 | По запросу |
| MP-002 | Микрокапиллярная пластина из стекла С52-2 | По запросу |
| MP-003 | Микрокапиллярная пластина из стекла С78-5 | По запросу |
| MP-004 | Микрокапиллярная пластина из стекла С93-1 (свинцовая группа) | По запросу |
| MP-005 | Пластина с заданной геометрией каналов по ТЗ | По запросу |
| MP-006 | Микрокапиллярная пластина по чертежу заказчика | По запросу |
Технические характеристики
Микрокапиллярные пластины изготавливаются капиллярно-волоконной технологией: из стекла вытягивается канальное волокно, волокна собираются в многожильные блоки, спекаются при всестороннем обжатии и разрезаются на пластины заданной толщины с последующей обработкой торцов. Диаметр каналов, шаг матрицы, габариты и толщина пластины задаются ТЗ; в производстве МКП традиционно используются свинцово-силикатные стёкла, а боратно-бариевое стекло С78-5 применяется как материал удаляемой жилы канальных световодов.
| Материал | Электровакуумные стёкла С52-1, С52-2, С78-5, С93-1, включая свинцово-силикатные составы |
| Структура | Упорядоченная матрица параллельных микроканалов |
| Геометрия каналов | Диаметр и шаг — по ТЗ |
| Габариты пластины | Форма, размеры и толщина — по ТЗ; обработка торцов |
| Технология | Вытяжка канального волокна, сборка в блок, спекание, резка на пластины |
Марки электровакуумного стекла
| С52-1, С52-2 | Молибденовая группа (ТКЛР ≈52×10⁻⁷ 1/°C) |
| С78-5 | Боратно-бариевое/боросиликатное стекло (ТКЛР ≈78×10⁻⁷ 1/°C); в технологии МКП — стекло удаляемой жилы |
| С93-1 | Свинцовая группа (ТКЛР ≈93×10⁻⁷ 1/°C); свинцово-силикатные стёкла — основа канальных матриц МКП |
Сферы применения микрокапиллярных пластин
Главное направление — заготовки и структуры для микроканальных пластин (МКП): изделий электронной техники, в которых каждый из миллионов каналов работает как миниатюрный канальный электронный умножитель. МКП применяются в электронно-оптических преобразователях приборов ночного видения, фотоэлектронных умножителях, детекторах ионов и частиц для масс-спектрометров и научной аппаратуры — многоканальная структура не только усиливает сигнал, но и сохраняет координаты события, формируя изображение.
Второе направление — капиллярная рентгеновская оптика: матрицы стеклянных микроканалов используются как коллиматоры и микрокапиллярные линзы, управляющие рентгеновским пучком. Также микрокапиллярные пластины применяются как фильтрующие и дозирующие матрицы, газовые коллиматоры и элементы аналитических приборов. Смежные позиции каталога — круглые и плоские капилляры, изделия из электровакуумного стекла по ТЗ.
Как купить микрокапиллярные пластины от ООО «ГК «Кварц-Пром»
Чтобы купить микрокапиллярные пластины у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:
- диаметр и шаг каналов, требуемую точность;
- форму, габариты и толщину пластины;
- марку стекла или требования к материалу;
- требования к обработке торцов;
- количество и требования к документам.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ и чертежам — от опытных образцов до партий. Это востребовано производителями детекторов, электронно-оптических приборов и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Микрокапиллярные пластины — прецизионные хрупкие изделия с открытой канальной структурой, поэтому каждая пластина упаковывается в индивидуальный контейнер с мягким ложементом, без контакта торцевых поверхностей с упаковкой. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить пластины следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Канальная структура легко забивается пылью и практически не очищается обычными методами — пластины распаковывают только в чистых условиях.
Требования к безопасности при использовании микрокапиллярных пластин
Пластины держат только за боковую (нерабочую) поверхность пинцетами или в оправках; прикосновение к торцам с каналами недопустимо. Монтаж ведут без изгибающих нагрузок: тонкая пластина с плотной канальной структурой чувствительна к точечным усилиям.
При термических операциях соблюдают режимы для конкретной марки стекла и плавный нагрев/охлаждение. Пластины со сколами, трещинами и загрязнёнными каналами к использованию в приборах не допускаются.
Вопрос-Ответ
Чем микрокапиллярная пластина отличается от микроканальной пластины (МКП)?
Микрокапиллярная пластина — это стеклянная матрица открытых микроканалов. МКП — готовый электронный прибор на её основе: после термоводородного восстановления свинцово-силикатного стекла и нанесения электродов каждый канал становится электронным умножителем. Мы поставляем стеклянные матрицы и заготовки по ТЗ.
Какие диаметры каналов возможны?
Диаметр и шаг каналов задаются ТЗ и определяются технологией вытяжки канального волокна. Укажите требуемую геометрию — подтвердим возможности при проработке спецификации.
Где применяются такие пластины?
Заготовки МКП для ЭОП и ФЭУ, детекторы ионов и частиц, капиллярная рентгеновская оптика (коллиматоры, микрокапиллярные линзы), фильтрующие и дозирующие матрицы аналитических приборов.
Почему для МКП используется свинцовое стекло?
Свинцово-силикатные стёкла после термоводородного восстановления приобретают поверхностную проводимость и свойства вторичной электронной эмиссии — именно это превращает канал в электронный умножитель.
Какую роль играет стекло С78-5?
В классической технологии МКП боратно-бариевое стекло С78-5 служит материалом удаляемой жилы: из двухслойного волокна после спекания блока жила вытравливается, оставляя открытый канал.
Можно ли заказать опытные образцы?
Да, изготавливаем по ТЗ от опытных образцов — направьте геометрию каналов, габариты и количество.
