Стекло закаленное тип Б

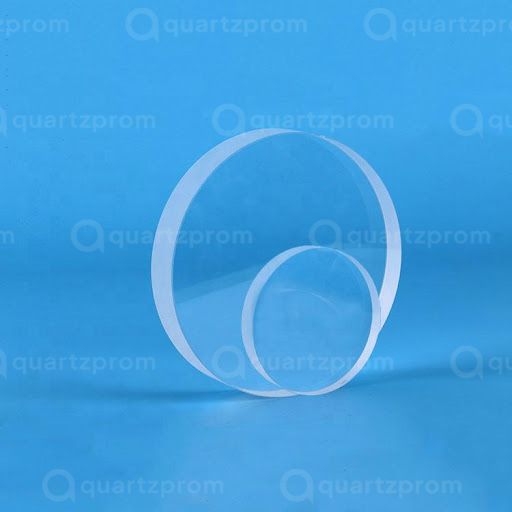

Изготавливаем смотровое закалённое стекло круглой формы типа Б по ГОСТ 21836-88 — для иллюминаторов и смотровых окон промышленного оборудования, работающего под давлением и при повышенных температурах. Боросиликатный состав, рабочее давление 0,6 МПа (испытательное 1,5 МПа), светопропускание не менее 0,85, термостойкость до перепада 140 °C. Стандартный ряд диаметров 80 / 100 / 115 / 150 / 200 мм по ГОСТ; нестандартные размеры — по чертежу.
Смотровое стекло типа Б — закалённое из листового боросиликатного стекла, с оксидом бора (B₂O₃) в составе. Закалка создаёт остаточные напряжения сжатия в поверхностных слоях, что многократно повышает механическую прочность и устойчивость к термоударам. После закалки стекло не подлежит механической обработке (резке, шлифовке, сверлению) — любое нарушение поверхностного слоя приводит к мгновенному разрушению изделия.
Свойства боросиликатного стекла типа Б
| Параметр | Значение |
|---|---|
| Состав | Боросиликатное стекло с добавкой оксида бора (B₂O₃) |
| Коэффициент линейного расширения | До 3,1 × 10⁻⁶ /°C |
| Химическая стойкость | К кислотам (кроме HF, фтор- и фосфорсодержащих) и нейтральным средам |
| Закалка | Создаёт остаточные напряжения сжатия — повышенная механическая прочность |
| Постобработка | Не допускается (резка, шлифовка, сверление приводят к разрушению) |
| Цвет | Бесцветное; допустимы лёгкие голубоватые, зеленоватые, желтоватые оттенки |
Стандартный ряд диаметров и толщин по ГОСТ 21836-88
| Номинальный диаметр, мм | Толщина, мм | Предельное отклонение по диаметру, мм |
|---|---|---|
| 80 | 15 | ±1,0 |
| 100 | 20 | ±1,0 |
| 115 | 20 | ±1,0 |
| 150 | 20 | ±1,0 |
| 200 | 20 | ±1,0 |
Помимо стандартного ряда, изготавливаем закалённые круглые стёкла нестандартных размеров под чертёж заказчика — от Ø 16 × 5 мм до Ø 240 × 25 мм и крупнее.
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура (кислые и нейтральные среды) | От −40 °C до +200 °C |
| Рабочая температура (щелочные среды) | От −40 °C до +100 °C |
| Термостойкость (выдерживаемый перепад) | До 140 °C |
| Рабочее давление | 0,6 МПа (6 кгс/см²) — для всех диаметров |
| Испытательное давление | 1,5 МПа (15 кгс/см²) — для всех диаметров |
| Коэффициент пропускания света | Не менее 0,85 (на 10 мм толщины) |
Геометрические допуски
| Параметр | Допустимое значение |
|---|---|
| Отклонение от параллельности плоскостей | Не более 0,5 мм |
| Отклонение от плоскостности | Не более 0,3 % от диаметра |
| Фаска по периметру | Обязательна; ширина не более 3 мм |
| Краевая зона до 7,5 мм от кромки | Дефекты не нормируются |
| Краевая зона до 12 мм от кромки | Допускаются вмятины от зажимов |
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | ГОСТ 21836-88 (тип Б, круглое закалённое) |
| Материал | Боросиликатное стекло с термозакалкой |
| Стандартные диаметры | 80, 100, 115, 150, 200 мм |
| Нестандартные размеры | От Ø 16 × 5 до Ø 240 × 25 мм — по чертежу |
| Сорт | Высший / 1-й / 2-й — по требованиям заказчика |
| Сопутствующие изделия | Прямоугольные смотровые стёкла типа Б, кварцевые смотровые стёкла типа Г |
Параметры в таблице — стандартные. Изготавливаем стекло смотровое закалённое тип Б круглое любых диаметров и толщин в пределах ГОСТ или по чертежу заказчика, от 1 шт.
Изготовление
Производство круглого закалённого боросиликатного стекла типа Б включает следующие операции:
- раскрой листового боросиликатного стекла под нужный диаметр и толщину;
- двусторонняя шлифовка под заданную толщину;
- обработка кромки и снятие фаски (≤ 3 мм по периметру);
- термическая закалка с контролируемым нагревом и охлаждением — формирование остаточных напряжений сжатия;
- контроль плоскостности (≤ 0,3 % от диаметра) и параллельности (≤ 0,5 мм);
- контроль внутренних напряжений (поляризационный метод);
- гидравлические испытания на давление 1,5 МПа (испытательное);
- контроль светопропускания (≥ 0,85 на 10 мм);
- контроль допустимых дефектов по сорту.
Важно: после закалки стекло не подлежит никакой механической обработке. Любое нарушение поверхностного слоя (резка, шлифовка, сверление, скол) приводит к мгновенному разрушению изделия — все геометрические параметры задаются на этапе подготовки заготовки.
Области применения
- Нефтегазовая и химическая промышленность: наблюдение за уровнем и состоянием жидкостей в аппаратах и трубопроводах;
- Энергетика: контроль работы котельных установок, теплообменников, водоуказательных колонок;
- Пищевая промышленность: смотровые окна в оборудовании, требующем устойчивости к моющим средствам и гигиеничности;
- Машиностроение и приборостроение: иллюминаторы установок, работающих под давлением;
- Сосуды и аппараты под давлением: визуальный контроль технологических процессов в реакторах и автоклавах.
Как купить
Изготавливаем смотровое закалённое стекло круглое типа Б по ГОСТ 21836-88 и под чертёж заказчика. Отправьте запрос с диаметром, толщиной, требованиями к сорту и условиям эксплуатации (среда, температура, давление) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какие диаметры предусмотрены ГОСТ для типа Б круглого?
Стандартный ряд: 80, 100, 115, 150, 200 мм. Толщина 15 мм для Ø 80 и 20 мм для остальных типоразмеров. Предельное отклонение по диаметру — ±1,0 мм. Нестандартные размеры (от Ø 16 × 5 до Ø 240 × 25 мм) изготавливаются под чертёж.
Какие давление и температура допустимы?
Рабочее давление — 0,6 МПа (6 кгс/см²) для всех диаметров стандартного ряда; испытательное — 1,5 МПа. Температура: −40…+200 °C в кислых и нейтральных средах, −40…+100 °C в щелочных. Термостойкость — перепад до 140 °C.
Можно ли подгонять стекло по месту установки?
Нет. Закалённое стекло после термообработки не допускает резки, шлифовки, сверления, обработки кромки. Любое нарушение поверхностного слоя приводит к мгновенному разрушению изделия. Все размеры задаются заранее, на этапе изготовления.
Что даёт боросиликатный состав?
Низкий КТР (до 3,1 × 10⁻⁶ /°C) — устойчивость к термоударам; повышенная химическая стойкость к кислотам и нейтральным средам; высокая термостойкость в сравнении с обычным натрий-кальциевым стеклом.
Какое светопропускание у стекла типа Б?
Не менее 0,85 на 10 мм толщины — нормируется ГОСТ. Допустимы лёгкие голубоватые, зеленоватые или желтоватые оттенки, не снижающие коэффициент пропускания.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
