Атомные газовые ячейки

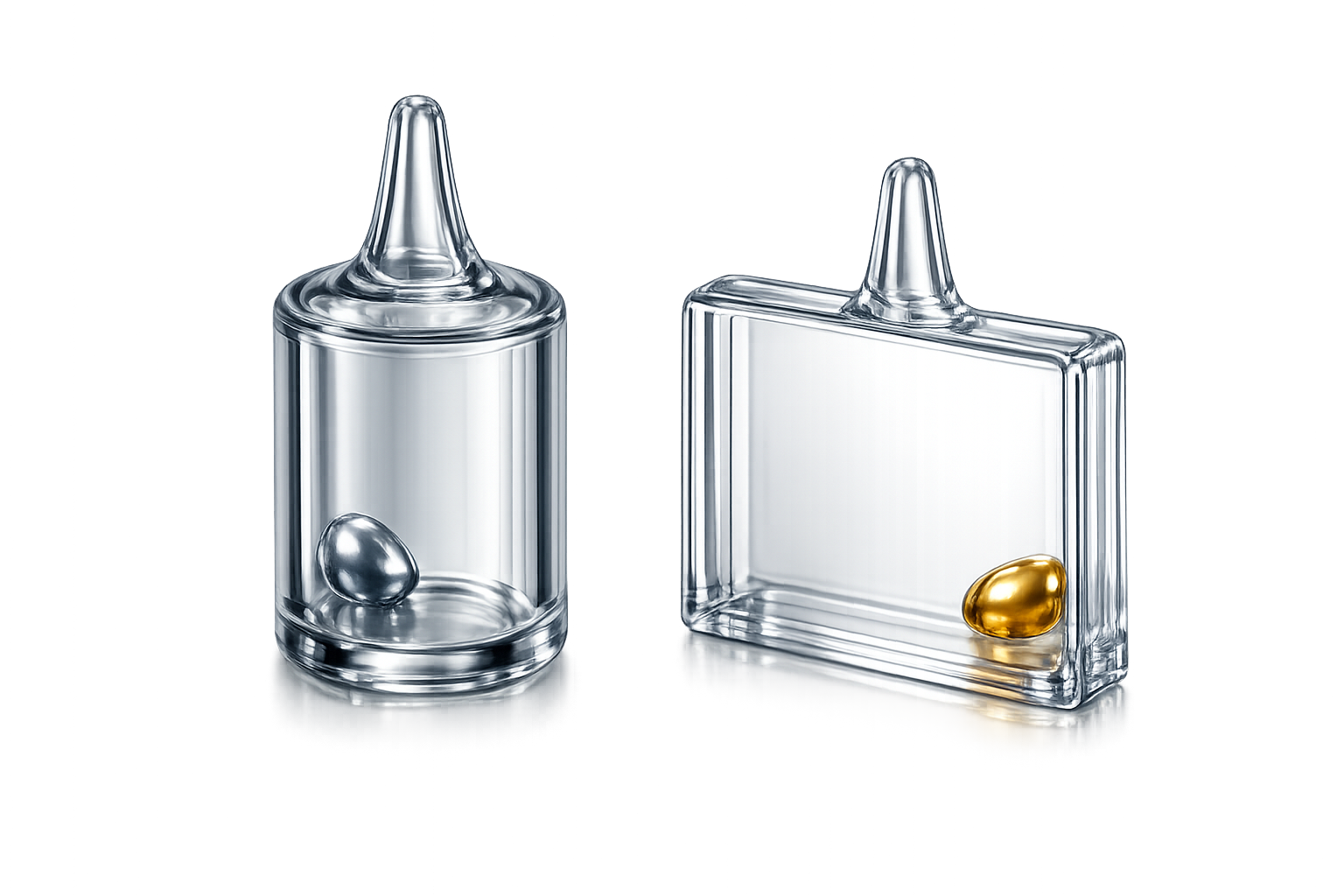

Атомные газовые ячейки (Vapor Cells) от ООО «ГК «Кварц-Пром» — это герметичные оптические элементы из кварцевого или боросиликатного стекла, предназначенные для работы с атомными парами и газовыми средами в научных и инженерных системах. У нас можно купить атомные газовые ячейки с наполнением парами рубидия (Rb) и цезия (Cs), варианты с буферными газами, микро-ячейки, исполнения с электродами, а также пустые корпуса под последующее заполнение. Поставка выполняется по техническому заданию и чертежам заказчика — типоразмер и конфигурация подбираются под конкретную задачу. Доставка по всей России.

Поставки атомных газовых ячеек от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» поставляет атомные газовые ячейки по техническому заданию и чертежам заказчика. Цена зависит от материала корпуса, типа и изотопного состава наполнения, состава и давления буферного газа, конфигурации и требований к оптическим поверхностям. Для расчёта стоимости пришлите ТЗ или чертёж — мы подберём типоразмер и конфигурацию под вашу задачу.

Технические характеристики

Атомные газовые ячейки изготавливаются в герметичном исполнении из кварцевого или боросиликатного стекла. Выбор материала корпуса определяется условиями эксплуатации: боросиликатное стекло применяется в стандартных задачах, кварцевое — при повышенных рабочих температурах и при работе в УФ-диапазоне, где кварц обеспечивает высокое светопропускание. Каждая ячейка выполняется по техническому заданию и чертежам заказчика — типоразмер, конфигурация корпуса, тип наполнения и состав буферного газа подбираются под конкретную задачу.

Физические свойства кварцевого стекла для ячеек

Сферы применения

Атомные газовые ячейки — ключевой элемент квантовых и оптических приборов, работающих с атомными парами щелочных металлов. Ячейки с парами цезия и рубидия используются в атомных часах — эталонах частоты и времени, а также в системах стабилизации частоты лазерного излучения: атомные пары имеют точно известный спектр поглощения, по которому привязывается длина волны лазера. В измерительной технике такие ячейки служат реперами длины волны для калибровки измерителей длин волн и перестраиваемых диодных лазеров, а также применяются в абсорбционной спектроскопии.

Отдельное направление — квантовые магнитометры, где ячейка с атомными парами является чувствительным элементом датчика магнитного поля. Буферные газы в наполнении снижают частоту столкновений атомов со стенками и между собой, что повышает стабильность сигнала. Микро-ячейки применяются в компактных и миниатюрных приборах, исполнения с электродами — в задачах, где требуется электрическое воздействие на газовую среду, а пустые корпуса заказывают лаборатории, выполняющие заполнение самостоятельно на собственных вакуумных установках.

Особенности производства атомных газовых ячеек

Изготовление атомных газовых ячеек — прецизионный стеклодувный процесс с жёсткими требованиями к чистоте и герметичности. Технология включает химическую очистку заготовок, вакуумное обезгаживание корпуса при нагреве, заполнение щелочным металлом и буферным газом в условиях высокого вакуума и герметизацию отпайкой штенгеля. Готовые ячейки проходят контроль герметичности — от неё напрямую зависит срок службы изделия, поскольку щелочные металлы активно реагируют с кислородом и влагой воздуха.

Каждая ячейка изготавливается по техническому заданию заказчика: согласуются материал корпуса, геометрия и размеры, тип наполнения, состав и давление буферного газа, требования к оптическим поверхностям. Возможно изготовление нестандартных конфигураций — микро-ячеек, исполнений с электродами и пустых корпусов под последующее заполнение на стороне заказчика.

Как купить атомные газовые ячейки от ООО «ГК «Кварц-Пром»

Чтобы купить атомные газовые ячейки у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта стоимости укажите тип наполнения (Rb, Cs, буферный газ или пустой корпус), материал корпуса (кварцевое или боросиликатное стекло), требуемую конфигурацию (стандартная ячейка, микро-ячейка, исполнение с электродами) и приложите техническое задание или чертёж.

Нужны ячейки нестандартной конфигурации? Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — типоразмер и конфигурация подбираются под конкретную задачу. Это востребовано разработчиками квантовых сенсоров, лазерных систем, эталонов частоты и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Атомные газовые ячейки — хрупкие оптические изделия, поэтому каждая ячейка упаковывается индивидуально в мягкую обёртку с фиксацией от смещения и вибрации. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов». При перевозке исключаются удары и точечные нагрузки на оптические поверхности.

Хранить ячейки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Оптические поверхности предохраняют от загрязнений и царапин — от их состояния зависит качество прохождения лазерного излучения через ячейку.

Требования к безопасности при использовании атомных газовых ячеек

При установке ячеек в оборудование используют мягкие крепления, исключающие точечные нагрузки на стеклянный корпус: локальные напряжения при затяжке приводят к образованию микротрещин и разгерметизации. Перед каждым использованием изделие осматривается на отсутствие сколов, трещин и помутнений. Оптические окна не касаются пальцами — загрязнения ухудшают пропускание излучения.

Рубидий и цезий — щелочные металлы, активно реагирующие с водой и кислородом воздуха. При случайном разрушении ячейки следует избегать контакта содержимого с кожей и влагой, проветрить помещение и утилизировать осколки в соответствии с правилами обращения с щелочными металлами. Нагрев ячеек в составе оборудования ведут в пределах, установленных для конкретного изделия, — превышение рабочей температуры сокращает срок службы наполнения.

Вопрос-Ответ

Из какого материала изготавливаются атомные газовые ячейки?

Корпуса выполняются из кварцевого или боросиликатного стекла. Боросиликатное стекло применяется в стандартных задачах, кварцевое — при повышенных рабочих температурах и при работе в УФ-диапазоне, где важно высокое светопропускание.

Какие варианты наполнения доступны?

Пары рубидия (Rb) и цезия (Cs), в том числе варианты с буферными газами. Состав и давление буферного газа определяются требованиями вашего проекта и согласуются на этапе ТЗ.

Зачем в ячейке буферный газ?

Буферный газ снижает частоту столкновений атомов со стенками ячейки и между собой, что повышает стабильность спектрального сигнала. Его состав и давление подбираются под конкретную задачу.

Поставляете ли вы микро-ячейки?

Да, микро-ячейки доступны для интеграции в компактные и малогабаритные приборы.

Можно ли заказать только корпус без наполнения?

Да, поставляются пустые корпуса под последующее заполнение — их заказывают лаборатории, выполняющие наполнение самостоятельно на собственных вакуумных установках.

Как заказать ячейку по своим размерам?

Направьте техническое задание, эскиз или чертёж — типоразмер и конфигурация (включая исполнения с электродами) подбираются под вашу задачу, после согласования параметров готовится коммерческое предложение.
