Линзы цилиндрические

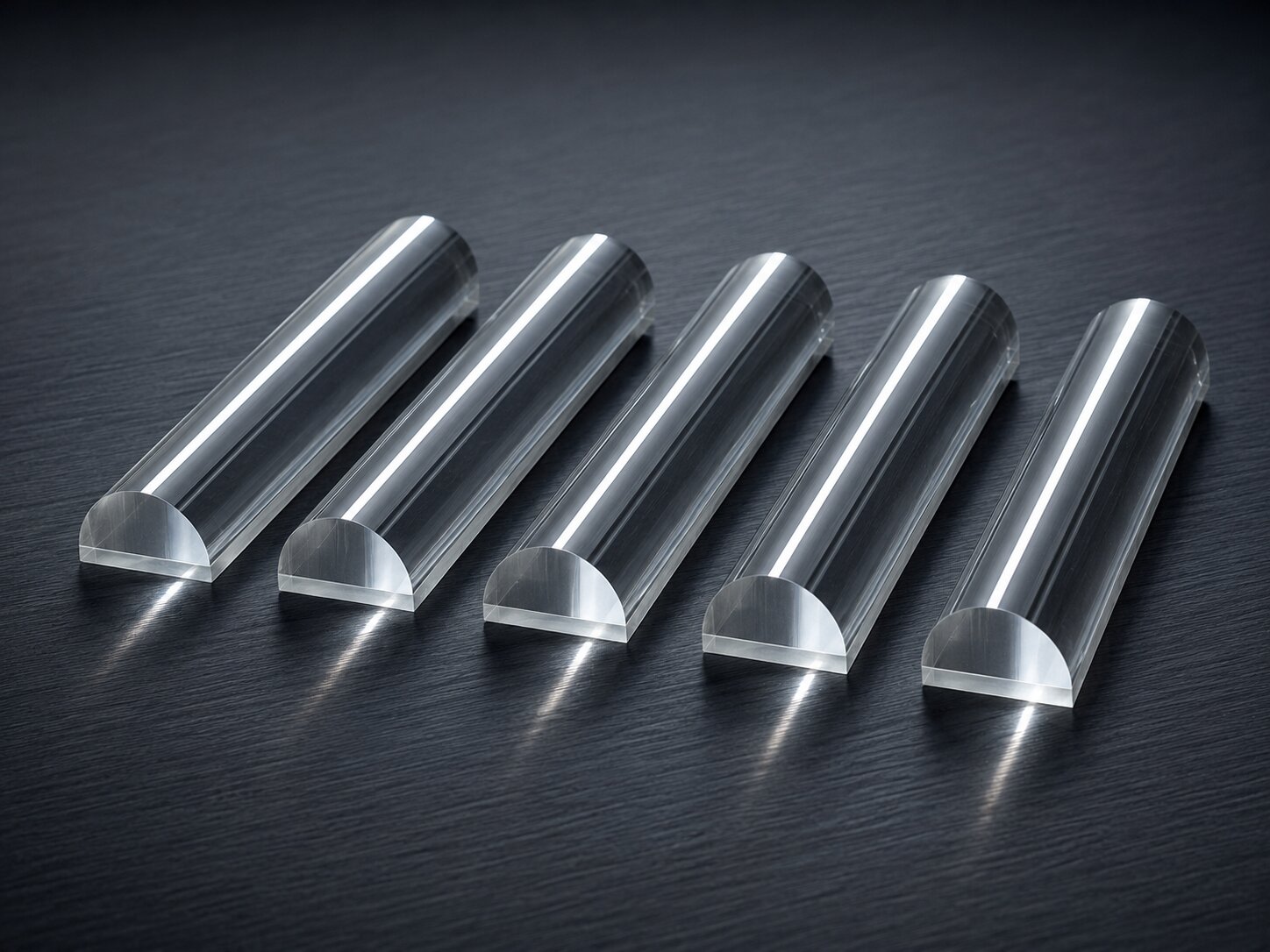

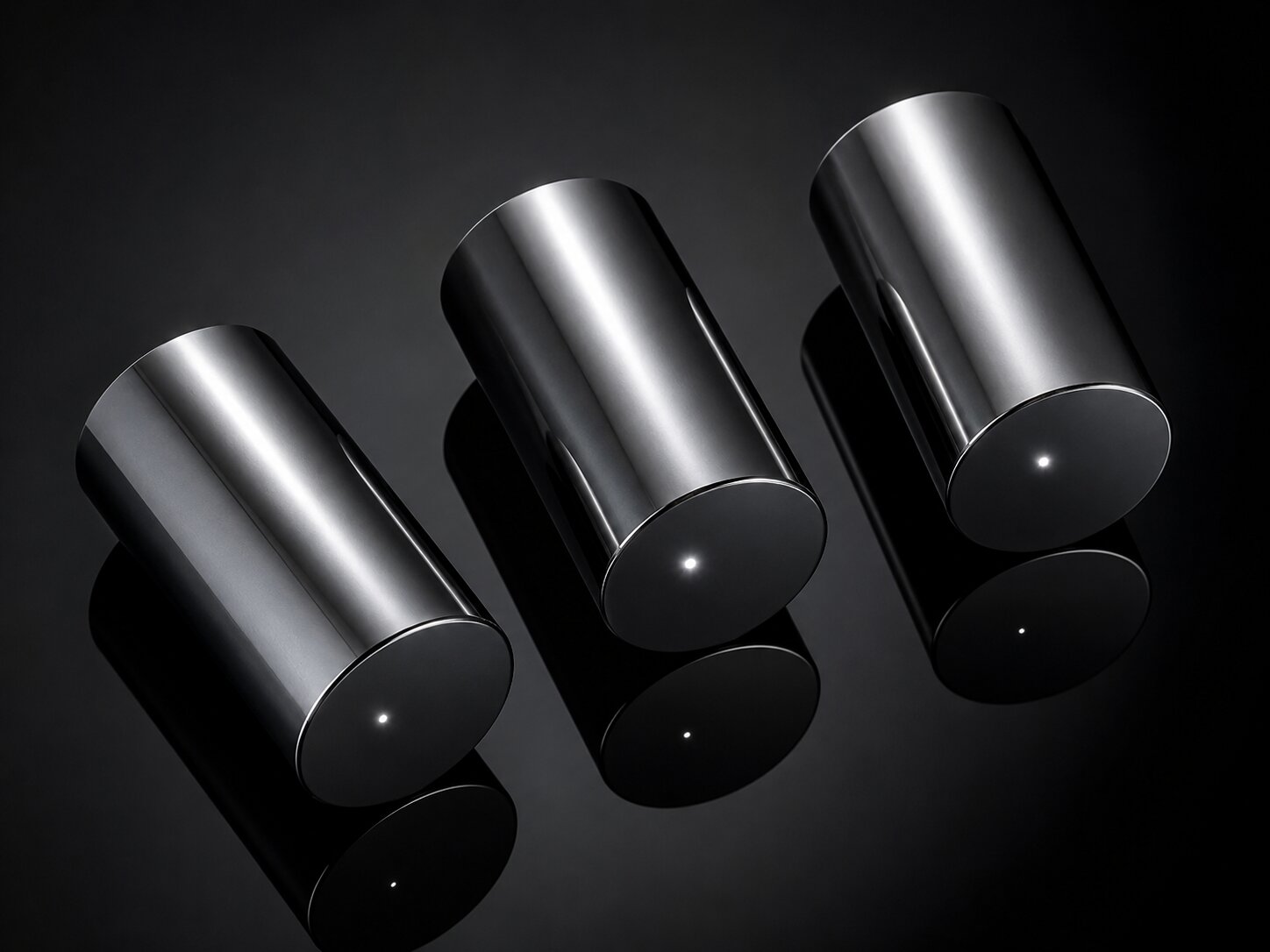

Цилиндрические линзы — это линзы с цилиндрической рабочей поверхностью, которые фокусируют излучение в линию и формируют лазерный пучок, изменяя его размер только в одной плоскости. Цилиндрические линзы изготавливают из любого оптического материала, поэтому изделие не привязано к одной марке стекла. В ООО «ГК «Кварц-Пром» можно купить положительные и отрицательные цилиндрические линзы, изделия с просветлением и цилиндрические линзы по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию.

Поставки цилиндрические линзы от ООО «ГК «Кварц-Пром»

Поставляем цилиндрические линзы разной кривизны, размера и назначения: собирающие и рассеивающие, с просветляющим покрытием и по индивидуальному техническому заданию. Изготавливаем заготовки и готовые детали любого размера и диаметра по вашим чертежам. Радиус цилиндрической поверхности, фокусное расстояние, допуски и класс чистоты поверхности согласуются под конкретную лазерную или оптическую задачу.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Цилиндрическая линза представляет собой деталь с цилиндрической рабочей поверхностью, которую обрабатывают до заданного радиуса кривизны, плоскостности и класса чистоты. Геометрические параметры, допуски и оптические характеристики назначают по чертежу заказчика в пределах требований ГОСТ 13240, ГОСТ 11141-84 и ГОСТ 23136-93. Числовые значения ниже приведены по этим стандартам.

Геометрические параметры и допуски

Чистота поверхности и материал

Сферы применения

Цилиндрические линзы применяют в лазерной технике, где их односторонняя кривизна позволяет сжать или развернуть пучок только в одной плоскости. Положительные цилиндрические линзы собирают излучение в узкую линию и используют в лазерных уровнях, проекционных и измерительных установках, машинном зрении и системах подсветки. Отрицательные цилиндрические линзы растягивают пучок и формируют световую полосу заданной длины. В диодных и волоконных лазерах цилиндрические линзы исправляют астигматизм и выравнивают расходимость излучения по двум осям.

Изделия востребованы в спектральных приборах, где цилиндрическая оптика согласует прямоугольную апертуру источника со щелью монохроматора. Цилиндрические линзы входят в состав штрихкодовых сканеров, лазерных принтеров, установок резки и маркировки, медицинского и научного оборудования. Кварцевые цилиндрические линзы применяют там, где нужна прозрачность в ультрафиолетовой и инфракрасной областях и стойкость к высоким мощностям излучения, например в эксимерных и мощных твердотельных лазерах.

Особенности производства цилиндрические линзы в ООО «ГК «Кварц-Пром»

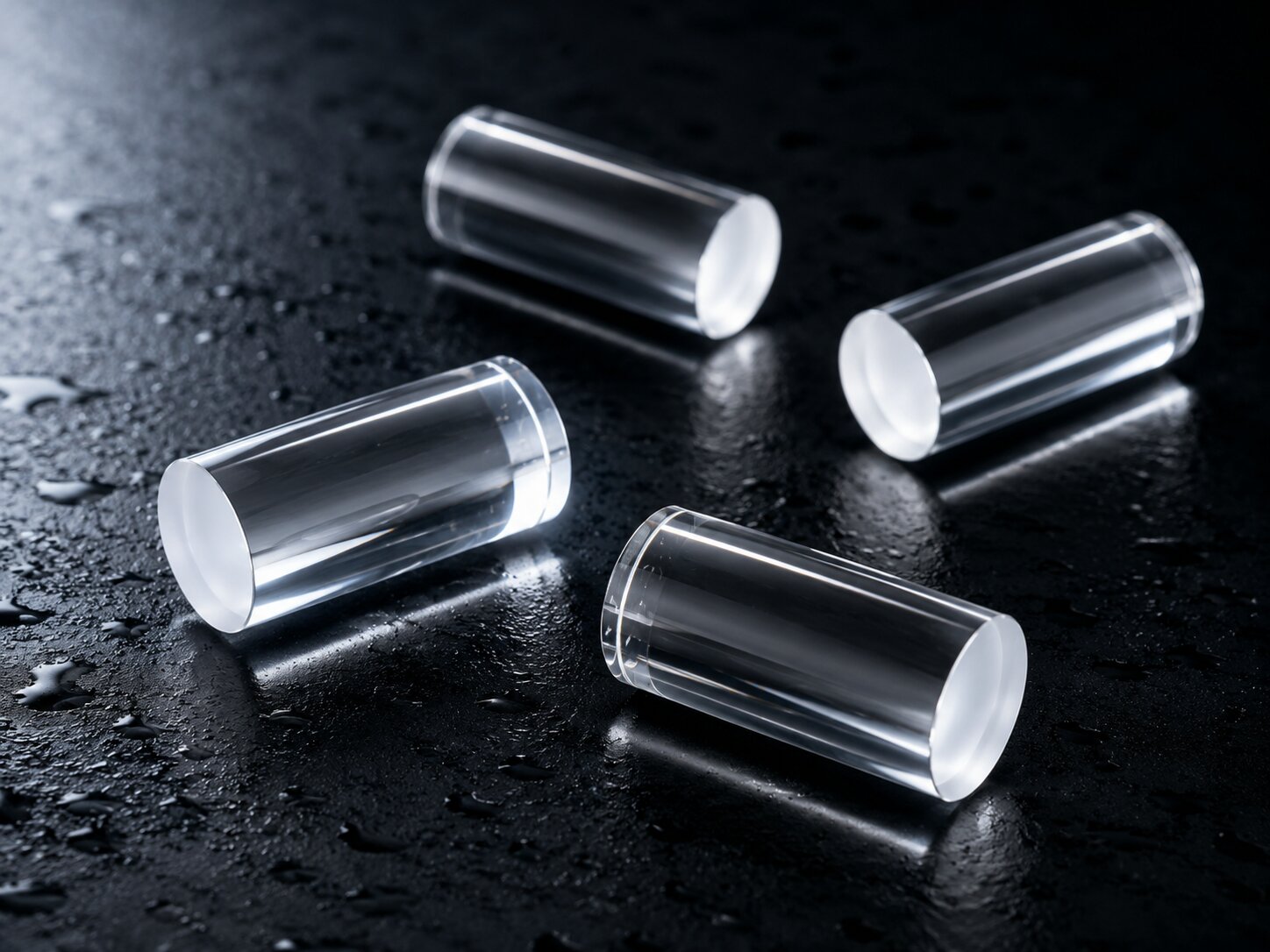

ООО «ГК «Кварц-Пром» работает с 2004 года и обеспечивает полный цикл изготовления цилиндрических линз на собственном оборудовании: от заготовки до полированной детали с покрытием. Изготавливаем цилиндрические линзы любого размера и диаметра по вашим чертежам, из любых марок оптического и кварцевого стекла по согласованию. Цилиндрическую рабочую поверхность доводим до заданного радиуса кривизны и ориентируем образующую относительно базовых граней детали.

Контроль геометрических параметров и допусков ведется по ГОСТ 13240, класса чистоты поверхностей по ГОСТ 11141-84, категорий и классов оптических параметров по ГОСТ 23136-93. Чертежи оформляем по правилам ГОСТ 2.412-81. Каждое изделие проходит аттестацию по согласованным с заказчиком требованиям, что позволяет выпускать цилиндрические линзы под конкретную лазерную систему.

Как купить цилиндрические линзы от ООО «ГК «Кварц-Пром»

Чтобы купить цилиндрические линзы в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По форме и назначению цилиндрические линзы Кварц-Пром соответствуют каталожным позициям ведущих зарубежных поставщиков оптики. Соответствия приведены справочно, по конструкции изделия, а не по нормативной базе.

Стандарты транспортировки и хранения

Цилиндрические линзы как изделия из оптического стекла принимают, упаковывают, транспортируют и хранят по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов 5(ОЖ4) по ГОСТ 15150, условия хранения 1(Л) по ГОСТ 15150. Изделия упаковывают в плотные дощатые ящики по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, масса брутто ящика не более 100 кг.

Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской, с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Цилиндрические линзы перевозят всеми видами крытого транспорта в условиях, исключающих удары, давление и попадание влаги, ящики ставят крышками кверху. Хранят в закрытых сухих помещениях, оберегая полированную цилиндрическую поверхность от механических повреждений и перепадов температуры.

Требования к безопасности

Оптическое стекло в готовых цилиндрических линзах химически инертно, не выделяет вредных веществ и безопасно при обращении. При механической обработке цилиндрических линз (резке, шлифовке, полировке цилиндрической поверхности, снятии фасок) образуется стеклянная пыль и острые кромки, которые могут травмировать кожу и дыхательные пути.

Работы по обработке ведут с применением средств индивидуальной защиты: респиратора, защитных очков и перчаток, при включенной местной вытяжной вентиляции. Острые кромки готовых линз притупляют фаской по чертежу. Стеклобой и отходы собирают в закрытую тару и утилизируют как твердые отходы, не допуская россыпи осколков.

Частые вопросы

Что делает цилиндрическая линза?

Цилиндрическая линза фокусирует или рассеивает излучение только в одной плоскости, поэтому собирает пучок в линию, а не в точку. Ее применяют для формирования лазерной линии, коррекции астигматизма диодных лазеров и изменения формы пучка по одной оси.

Из какого материала вы делаете цилиндрические линзы?

Цилиндрические линзы изготавливают из любых марок оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретный материал подбирается под рабочий спектральный диапазон, мощность излучения и условия эксплуатации по согласованию.

Можно ли заказать цилиндрическую линзу по своему чертежу?

Да. Мы изготавливаем цилиндрические линзы любого размера и диаметра по вашим чертежам и техническому заданию. Радиус цилиндрической поверхности, фокусное расстояние, толщина, допуски, класс чистоты поверхности и покрытие согласуются индивидуально.

Какой класс чистоты поверхности доступен?

Класс чистоты поверхности назначается по ГОСТ 11141-84 в диапазоне от I до IXa. Для деталей, расположенных в плоскости изображения, применяют классы 0—10, 0—20 и 0—40. Точный класс указывают в чертеже на оптическую деталь.

Какие допуски на геометрию цилиндрической линзы?

Геометрические допуски нормируются по ГОСТ 13240. Предельное отклонение диаметра составляет от ±0,3 до ±2,0 мм, просвет в середине цилиндрической поверхности от 0,5 до 2,5 мм в зависимости от размера заготовки. Точные значения берут из таблицы 3 стандарта по размеру детали.

Делаете ли вы цилиндрические линзы с просветляющим покрытием?

Да. Мы наносим просветляющие покрытия на цилиндрические линзы под заданный спектральный диапазон. Тип покрытия и рабочая длина волны согласуются по чертежу заказчика.

Как осуществляется доставка?

Доставка выполняется по России и странам СНГ. Цилиндрические линзы упаковывают и транспортируют по ГОСТ 13240 в ящиках по ГОСТ 2991, с маркировкой по ГОСТ 14192 и манипуляционными знаками, в условиях, исключающих механические повреждения и попадание влаги.
