Светофильтры

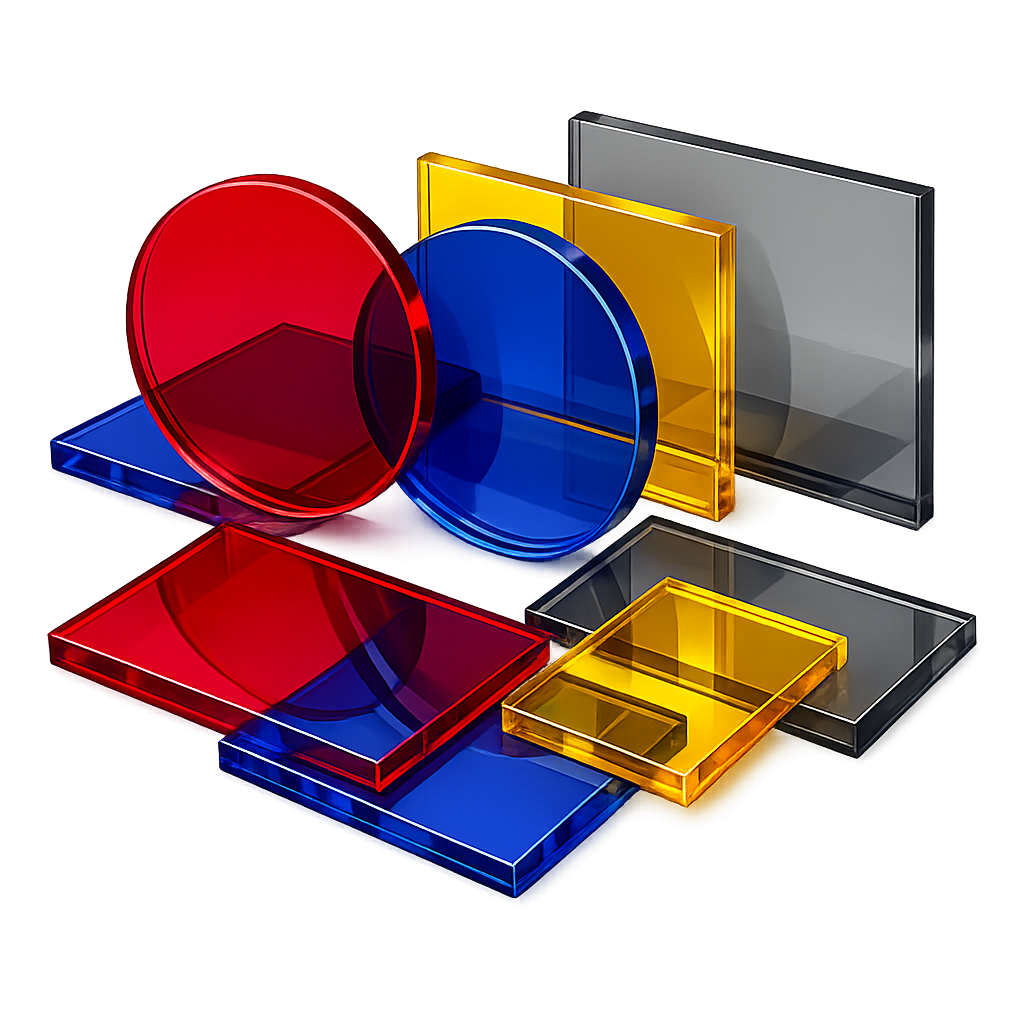

Светофильтры из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это фильтрующие элементы и окна, изготовленные из стёкол марок С52-1, С52-2, С78-5 и С93-1. Их ключевое отличие от обычных светофильтров из цветного оптического стекла — совместимость с электровакуумным производством: ТКЛР этих марок согласован с металлами и стёклами своих групп, поэтому фильтрующий элемент можно вваривать непосредственно в колбу или корпус прибора, сохраняя вакуумную плотность. Изготовление — по ТЗ и чертежам заказчика. Доставка по всей России.

Поставки светофильтров из электровакуумного стекла от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» изготавливает светофильтры и фильтрующие окна из электровакуумных стёкол. Цена зависит от марки стекла, формы и размеров, толщины, требований к обработке поверхностей и количества. Для расчёта направьте чертёж или параметры фильтра — подготовим коммерческое предложение.

Технические характеристики

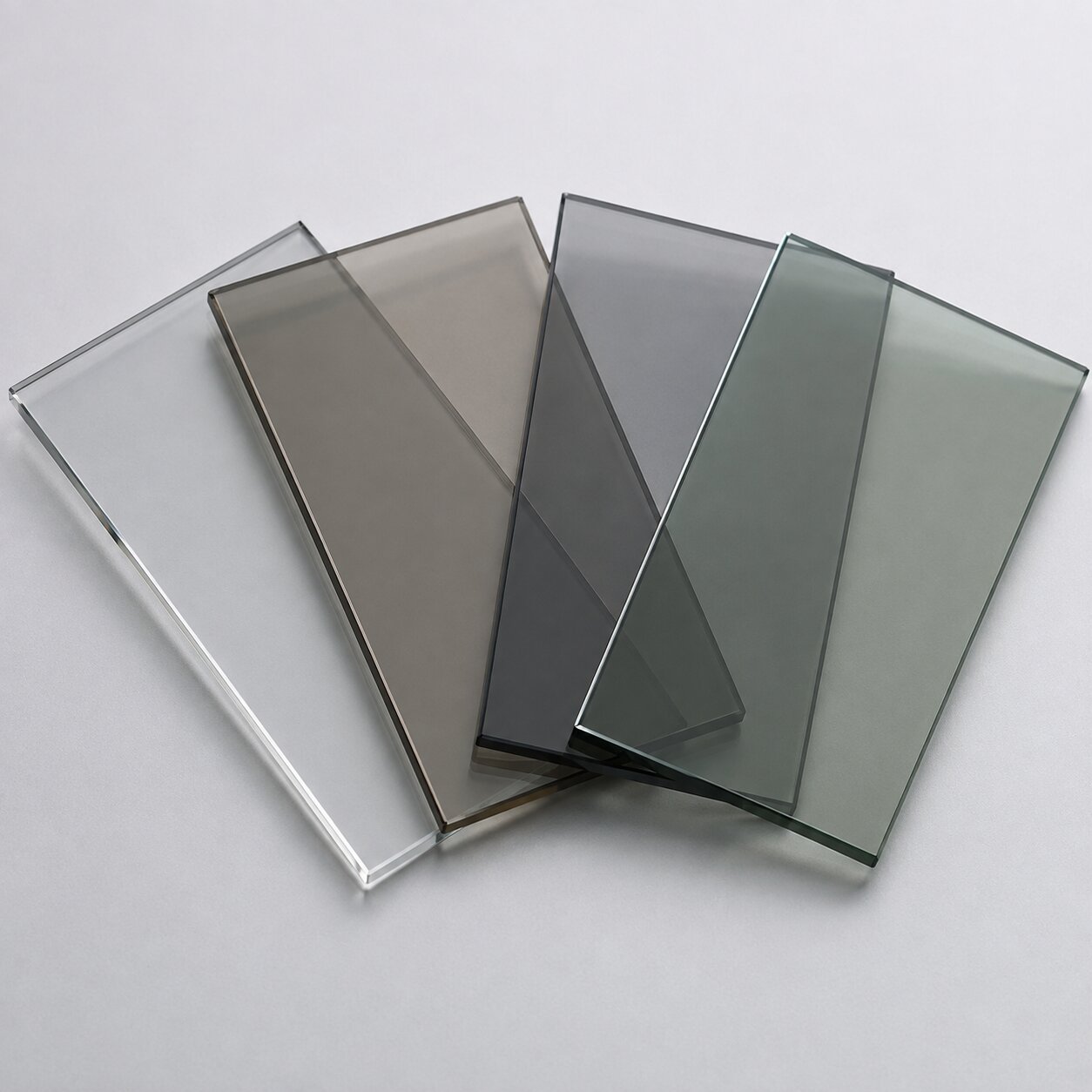

Светофильтры изготавливаются в виде дисков, пластин и окон заданной толщины с обработкой поверхностей по требованиям ТЗ. Спектральные характеристики фильтра определяются маркой и толщиной стекла: показатель поглощения нормируется на слой заданной толщины — поэтому в заявке важно указать и рабочий спектральный диапазон, и толщину элемента. Для классических цветных светофильтров действует ГОСТ 9411-91 (марки УФС, ФС, СС, ЗС и другие) — цветному оптическому стеклу посвящён отдельный раздел нашего каталога; данная страница охватывает фильтры из электровакуумных марок.

Марки электровакуумного стекла

Сферы применения светофильтров из электровакуумного стекла

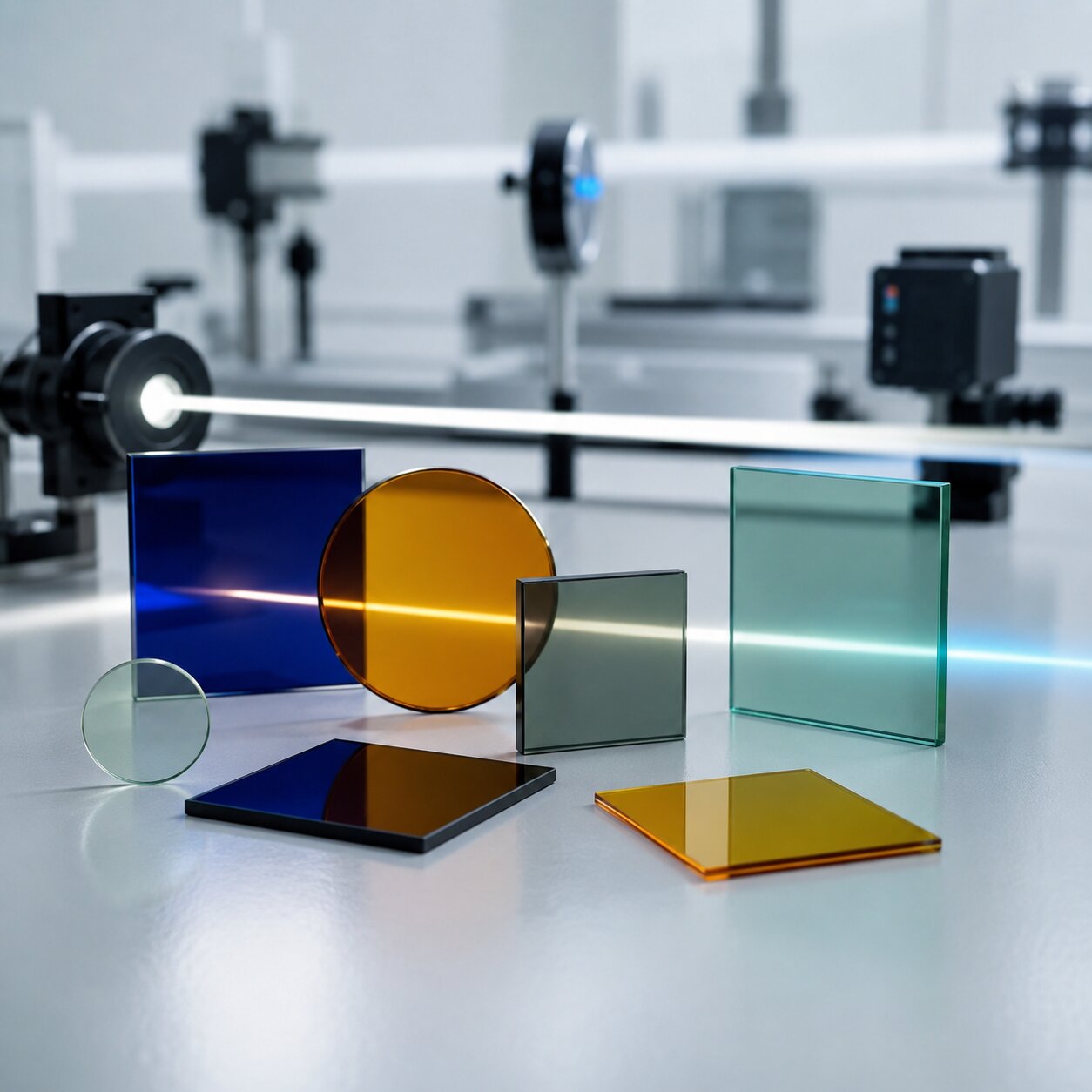

Основное назначение — фильтрующие окна электровакуумных и газоразрядных приборов: элементов оптоэлектроники, фотоприёмников, индикаторов и источников света. Когда фильтр должен быть частью вакуумной оболочки прибора, обычное цветное стекло не подходит — не согласуется по ТКЛР со стеклом колбы; фильтр из электровакуумной марки вваривается в оболочку штатными стеклодувными операциями и сохраняет вакуумную плотность при термоциклировании.

Стёкла свинцовой группы (С93-1) выполняют двойную функцию: помимо оптической фильтрации, свинец в составе стекла ослабляет рентгеновское излучение — это свойство традиционно используется в оболочках и окнах приборов, где присутствует мягкое рентгеновское излучение. Для задач классической оптической фильтрации по заданному спектру обратите внимание на цветное оптическое стекло по ГОСТ 9411-91 в нашем каталоге; если нужен фильтр «под впайку» — вы на правильной странице.

Как купить светофильтры из электровакуумного стекла от ООО «ГК «Кварц-Пром»

Чтобы купить светофильтры у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:

• форму и размеры элемента (чертёж или эскиз), толщину;
• рабочий спектральный диапазон и требования к пропусканию;
• марку стекла — или конструкцию, в которую фильтр будет вварен, для подбора марки;
• требования к обработке поверхностей;
• количество и требования к документам.

Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — от единичных образцов до серий. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Светофильтры — оптические элементы, поэтому каждый фильтр упаковывается индивидуально в мягкую обёртку с защитой рабочих поверхностей от контакта и царапин. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».

Хранить фильтры следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Рабочие поверхности не касаются пальцами и очищают только средствами для оптики.

Требования к безопасности при использовании светофильтров

При монтаже и впайке фильтра соблюдают соответствие марок стекла и режимы отжига: остаточные напряжения в зоне сварки ведут к растрескиванию при термоциклировании. Механическое крепление выполняют через мягкие прокладки без точечных нагрузок на кромку.

При эксплуатации учитывают тепловые нагрузки от источников излучения: фильтр поглощает часть мощности и нагревается, поэтому для мощных источников предусматривают теплоотвод. Фильтры со сколами и трещинами к работе в составе вакуумных оболочек не допускаются.

Вопрос-Ответ

Чем светофильтр из электровакуумного стекла отличается от обычного цветного?

Совместимостью с прибором: его ТКЛР согласован со стёклами и металлами своей группы, поэтому фильтр можно вварить прямо в вакуумную оболочку. Классические цветные светофильтры по ГОСТ 9411-91 (УФС, ФС, СС, ЗС и др.) представлены в отдельном разделе нашего каталога.

Как выбрать марку стекла для фильтра?

По конструкции, в которую фильтр будет установлен: С52-1/С52-2 — для изделий молибденовой группы (ковар, молибден), С78-5 — для спаев с медью, С93-1 — для свинцовой группы. Укажите конструкцию в заявке — подберём марку.

Влияет ли толщина фильтра на его свойства?

Да, поглощение нормируется на слой заданной толщины, поэтому спектральное пропускание фильтра зависит и от марки стекла, и от толщины элемента. Оба параметра фиксируются в спецификации.

Зачем нужны фильтры из свинцового стекла С93-1?

Свинец в составе стекла ослабляет рентгеновское излучение, поэтому такие элементы совмещают оптическую фильтрацию с защитной функцией в приборах, где присутствует мягкое рентгеновское излучение.

Какие формы и размеры возможны?

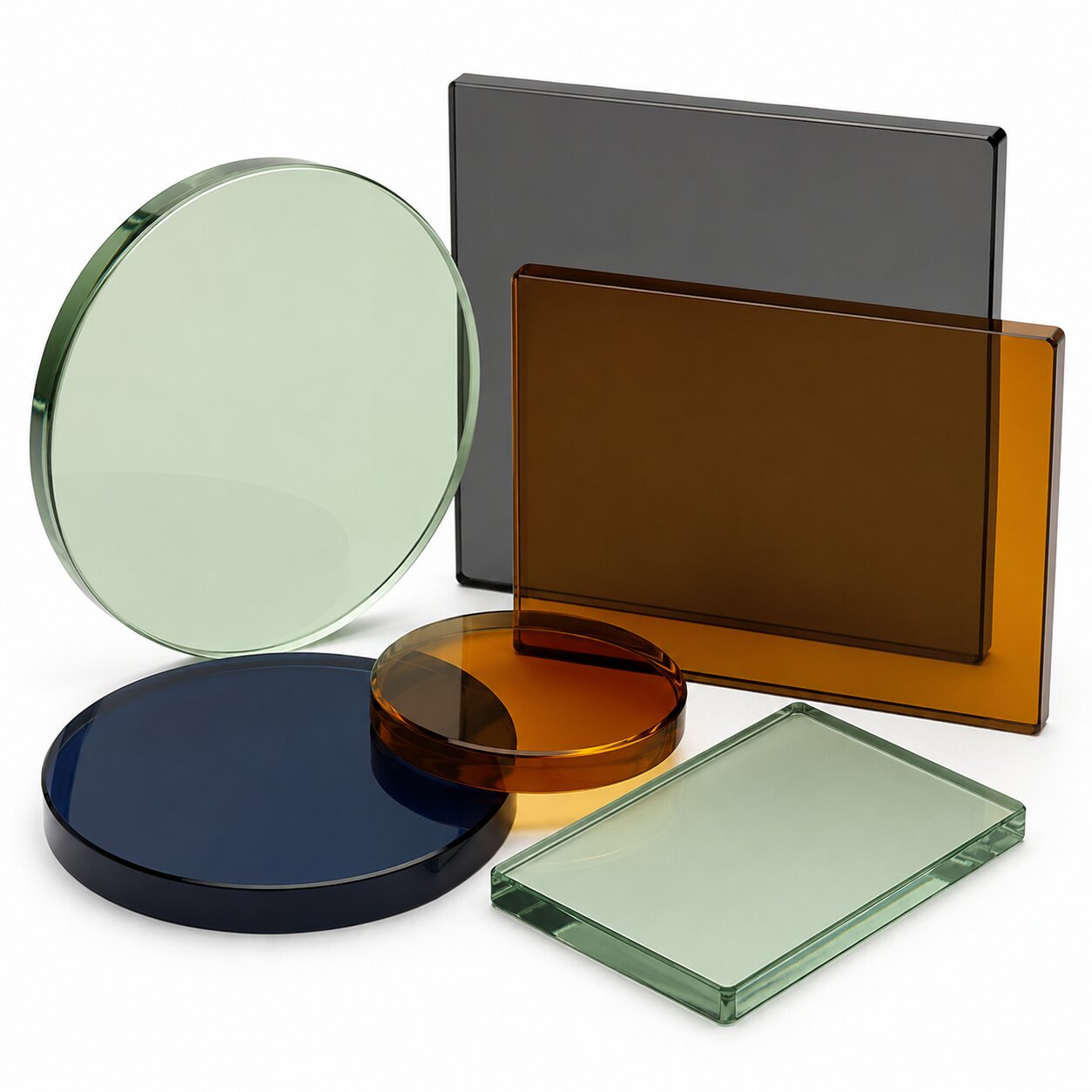

Диски, пластины и окна по чертежу заказчика — с заданной толщиной и обработкой поверхностей. Возможны единичные образцы и серии.

Есть ли у вас классические цветные светофильтры?

Да, цветному оптическому стеклу по ГОСТ 9411-91 посвящён отдельный раздел каталога — включая зелёные (ЗС) и другие марки.
