Мениски

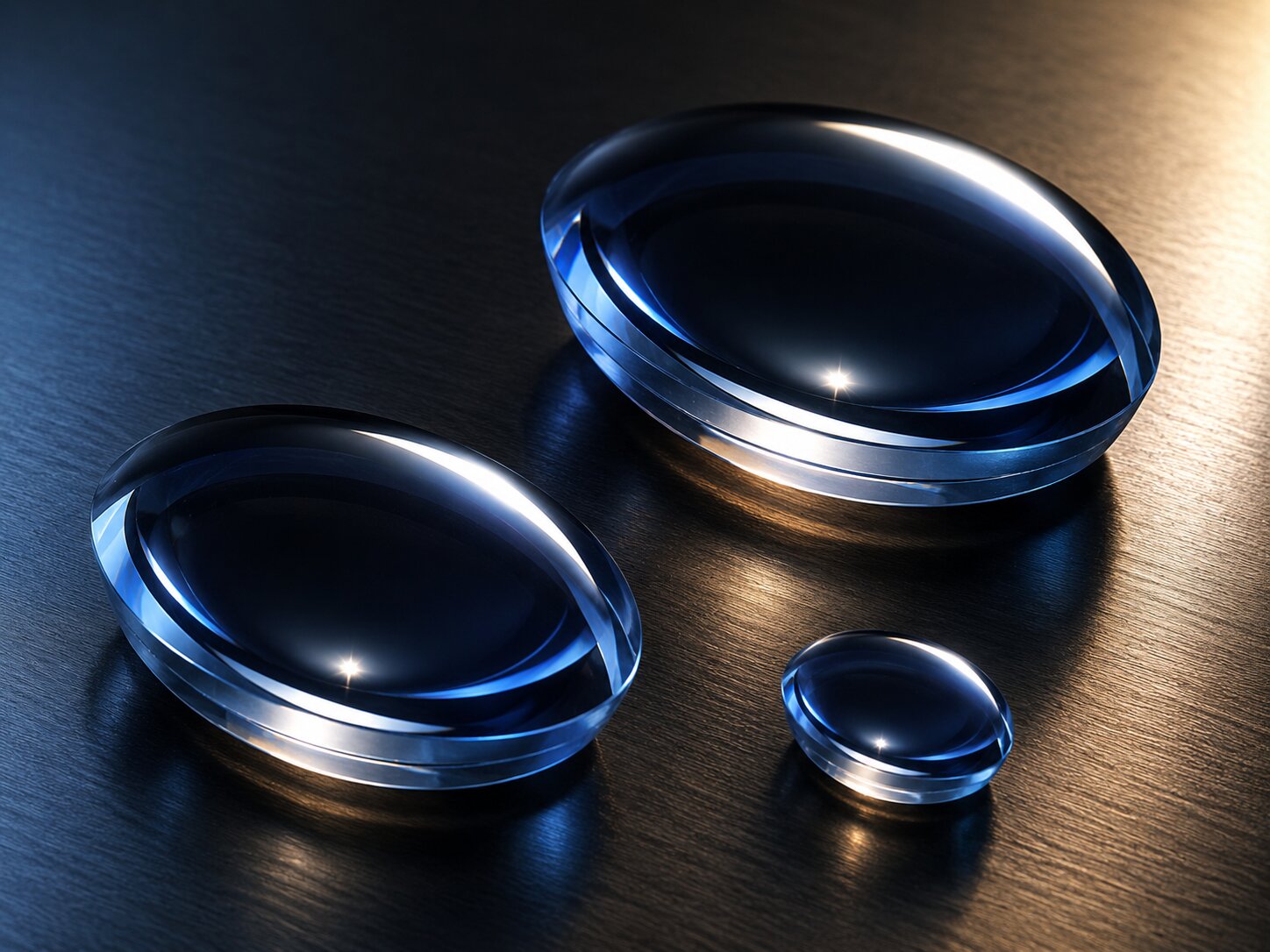

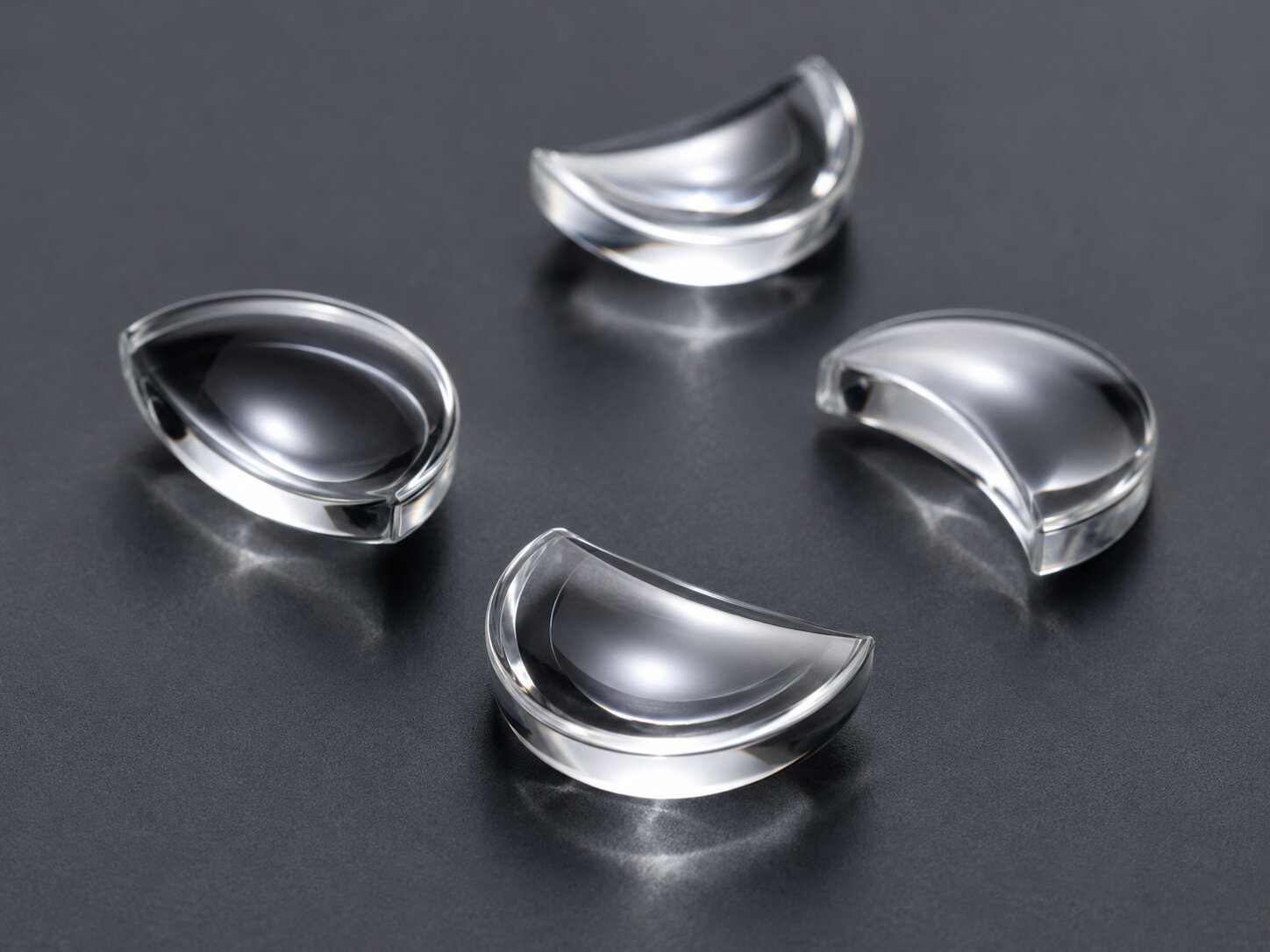

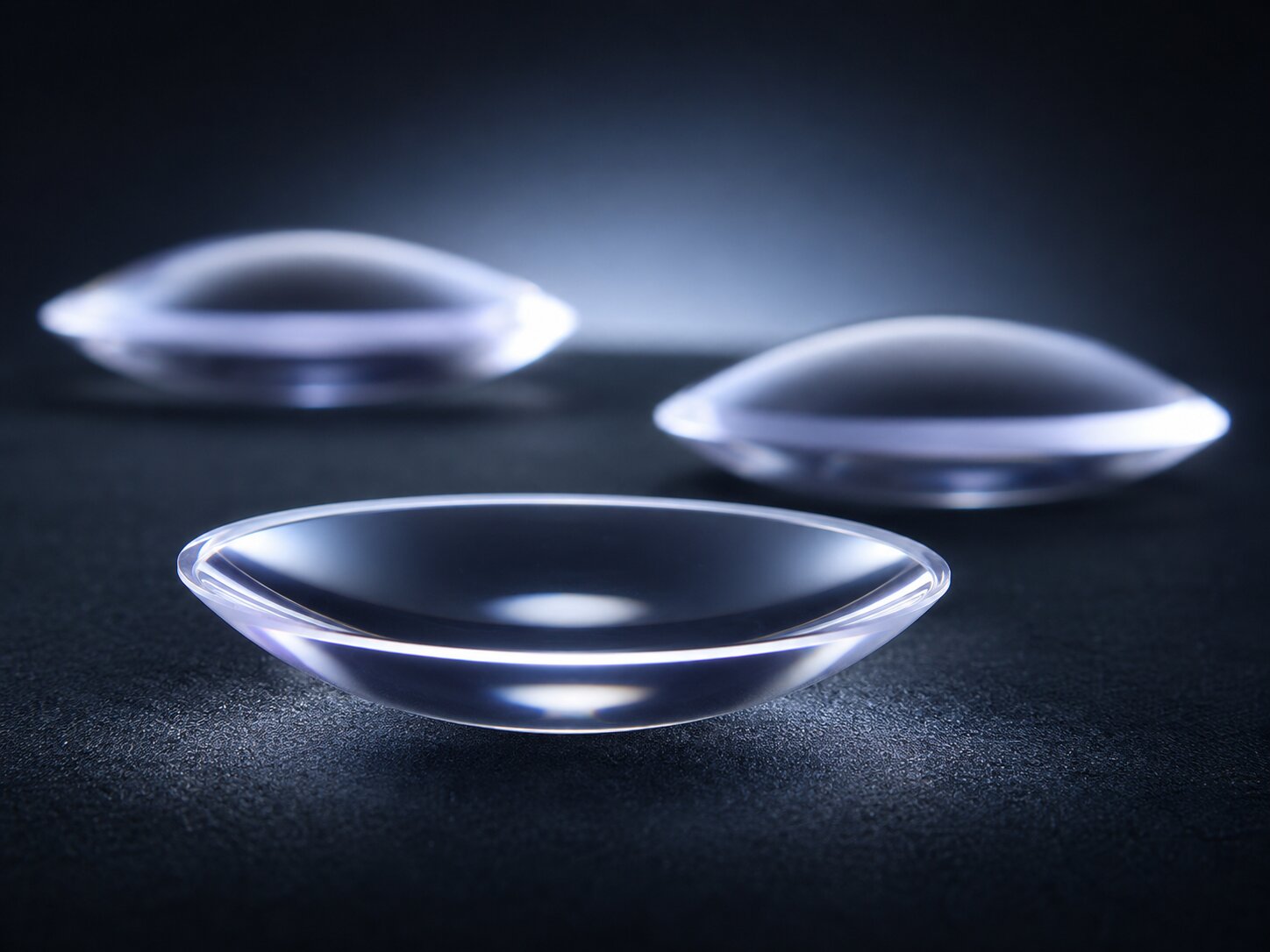

Мениски — это выпукло-вогнутые линзы, одна поверхность которых выпуклая, а другая вогнутая, применяемые для коррекции аберраций и фокусировки светового пучка в оптических системах. Мениски изготавливают из любого оптического материала, поэтому изделие не привязано к одной марке стекла. В ООО «ГК «Кварц-Пром» можно купить положительные и отрицательные мениски, мениски с просветлением и мениски по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию.
Поставки мениски от ООО «ГК «Кварц-Пром»
Поставляем мениски разной кривизны, размера и назначения: положительные и отрицательные, с просветляющим покрытием и по индивидуальному техническому заданию. Изготавливаем заготовки и готовые детали любого размера и диаметра по вашим чертежам. Радиусы кривизны, допуски и класс чистоты поверхности согласуются под конкретную оптическую задачу.
Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| JDMI-001 | Мениски из стекла К8 | По запросу |
| JDMI-002 | Мениски из Si | По запросу |
| JDMI-003 | Мениски из Ge | По запросу |
| JDMI-004 | Мениски из ZnSe | По запросу |
| JDMI-005 | Мениски из CaF2 | По запросу |
| JDMI-006 | Мениски из BaF2 | По запросу |
| JDMI-007 | Мениски из MgF2 | По запросу |
| JDMI-008 | Мениски из Al2O3 | По запросу |
| JDMI-009 | Мениски из кварцевого стекла | По запросу |
Технические характеристики
Мениск представляет собой выпукло-вогнутую линзу, рабочие сферические поверхности которой обрабатывают до заданных радиусов кривизны, плоскостности и класса чистоты. Геометрические параметры, допуски и оптические характеристики назначают по чертежу заказчика в пределах требований ГОСТ 13240, ГОСТ 11141-84 и ГОСТ 23136-93. Числовые значения ниже приведены по этим стандартам.
Геометрические параметры и допуски
| Параметр | Значение |
|---|---|
| Диаметр или наибольшая сторона | От 8 до 500 мм по ГОСТ 13240, по чертежу заказчика |
| Толщина по центру заготовок линз | Не менее 3,0 мм по ГОСТ 13240 |
| Отношение стрелы прогиба к диаметру | Не менее 0,03 по ГОСТ 13240 |
| Предельное отклонение диаметра | От ±0,3 мм (до 20 мм) до ±2,0 мм (от 250 до 360 мм) по ГОСТ 13240, табл. 3 |
| Предельное отклонение толщины по оси | От +1,5/−0,5 мм до +2,0/−1,0 мм по ГОСТ 13240, табл. 3 |
| Просвет в середине сферической поверхности | От 0,5 до 2,5 мм по ГОСТ 13240, табл. 3, по чертежу заказчика |
| Разность толщин по краю | От 0,2 до 3,0 мм по ГОСТ 13240, табл. 3 |
| Фаски | По чертежу заказчика, предельное отклонение от ±0,2 до ±3,0 мм по ГОСТ 13240, табл. 3 |
Чистота поверхности и материал
| Параметр | Значение |
|---|---|
| Класс чистоты поверхности | От I до IXa по ГОСТ 11141-84, по чертежу заказчика |
| Классы для деталей в плоскости изображения | 0—10, 0—20, 0—40 по ГОСТ 11141-84 |
| Категория по показателю преломления | От 1 до 5 по ГОСТ 23136-93, табл. 2, по согласованию |
| Категория по коэффициенту дисперсии | От 1 до 5 по ГОСТ 23136-93, табл. 3, по согласованию |
| Категория оптической однородности | От 1 до 5 по ГОСТ 23136-93, табл. 10, по согласованию |
| Категория по двулучепреломлению | От 1 до 6 по ГОСТ 23136-93, табл. 12, по согласованию |
| Категория бессвильности | От 1 до 4 по ГОСТ 23136-93, табл. 14, по согласованию |
| Материал | Любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, кварцевое стекло по ГОСТ 15130-86, по согласованию |
Сферы применения
Мениски применяют в объективах, осветительных и проекционных системах, где их выпукло-вогнутая форма позволяет уменьшить сферическую аберрацию и кому без увеличения габаритов узла. Положительные мениски собирают пучок и используют как корректирующие компоненты сложных объективов, отрицательные мениски рассеивают пучок и расширяют поле зрения. В составе многолинзовых схем мениски выравнивают волновой фронт и повышают качество изображения.
Корректирующие мениски устанавливают в телескопах и зеркально-линзовых системах, где они компенсируют аберрации главного зеркала. Мениски входят в состав конденсоров микроскопов, окуляров, видоискателей и лазерных коллиматоров. Кварцевые мениски применяют там, где нужна прозрачность в ультрафиолетовой и инфракрасной областях и стойкость к высоким температурам, например в спектральной и лазерной технике.
Особенности производства мениски в ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» работает с 2004 года и обеспечивает полный цикл изготовления менисков на собственном оборудовании: от заготовки до полированной линзы с покрытием. Изготавливаем мениски любого размера и диаметра по вашим чертежам, из любых марок оптического и кварцевого стекла по согласованию. Обе сферические поверхности доводим до заданных радиусов кривизны и центрируем относительно оптической оси.
Контроль геометрических параметров и допусков ведется по ГОСТ 13240, класса чистоты поверхностей по ГОСТ 11141-84, категорий и классов оптических параметров по ГОСТ 23136-93. Чертежи оформляем по правилам ГОСТ 2.412-81. Каждое изделие проходит аттестацию по согласованным с заказчиком требованиям, что позволяет выпускать мениски под конкретную оптическую систему.
Как купить мениски от ООО «ГК «Кварц-Пром»
Чтобы купить мениски в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.
Аналоги
По форме и назначению мениски Кварц-Пром соответствуют каталожным позициям ведущих зарубежных поставщиков оптики. Соответствия приведены справочно, по конструкции изделия, а не по нормативной базе.
| Изделие | Edmund Optics | Thorlabs |
|---|---|---|
| Мениск положительный | Соответствует серии Positive Meniscus Lenses | Близок к Positive Meniscus Lenses серии LE |
| Мениск отрицательный | Соответствует серии Negative Meniscus Lenses | Близок к Negative Meniscus Lenses |
| Мениск с просветлением | Соответствует AR-Coated Meniscus Lenses | Близок к AR-Coated Meniscus Lenses |
| Мениск кварцевый UV | Соответствует UV Fused Silica Meniscus Lenses | Близок к UV Fused Silica Meniscus Lenses |
Стандарты транспортировки и хранения
Мениски как изделия из оптического стекла принимают, упаковывают, транспортируют и хранят по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов 5(ОЖ4) по ГОСТ 15150, условия хранения 1(Л) по ГОСТ 15150. Изделия упаковывают в плотные дощатые ящики по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, масса брутто ящика не более 100 кг.
Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской, с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Мениски перевозят всеми видами крытого транспорта в условиях, исключающих удары, давление и попадание влаги, ящики ставят крышками кверху. Хранят в закрытых сухих помещениях, оберегая полированные сферические поверхности от механических повреждений и перепадов температуры.
Требования к безопасности
Оптическое стекло в готовых менисках химически инертно, не выделяет вредных веществ и безопасно при обращении. При механической обработке менисков (резке, шлифовке, полировке сферических поверхностей, снятии фасок) образуется стеклянная пыль и острые кромки, которые могут травмировать кожу и дыхательные пути.
Работы по обработке ведут с применением средств индивидуальной защиты: респиратора, защитных очков и перчаток, при включенной местной вытяжной вентиляции. Острые кромки готовых линз притупляют фаской по чертежу. Стеклобой и отходы собирают в закрытую тару и утилизируют как твердые отходы, не допуская россыпи осколков.
Частые вопросы
Из какого материала вы делаете мениски?
Мениски изготавливают из любых марок оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретный материал подбирается под рабочий спектральный диапазон и условия эксплуатации по согласованию.
Чем отличается положительный мениск от отрицательного?
Положительный мениск имеет более сильную выпуклую поверхность и собирает световой пучок, отрицательный мениск имеет более сильную вогнутую поверхность и рассеивает пучок. Выбор зависит от схемы коррекции аберраций, тип мениска указывают в чертеже по радиусам обеих поверхностей.
Можно ли заказать мениск по своему чертежу?
Да. Мы изготавливаем мениски любого размера и диаметра по вашим чертежам и техническому заданию. Радиусы кривизны, толщина, допуски, класс чистоты поверхности и покрытие согласуются индивидуально.
Какой класс чистоты поверхности доступен?
Класс чистоты поверхности назначается по ГОСТ 11141-84 в диапазоне от I до IXa. Для деталей, расположенных в плоскости изображения, применяют классы 0—10, 0—20 и 0—40. Точный класс указывают в чертеже на оптическую деталь.
Какие допуски на геометрию мениска?
Геометрические допуски нормируются по ГОСТ 13240. Предельное отклонение диаметра составляет от ±0,3 до ±2,0 мм, просвет в середине сферической поверхности от 0,5 до 2,5 мм в зависимости от размера заготовки. Точные значения берут из таблицы 3 стандарта по размеру детали.
Делаете ли вы мениски с просветляющим покрытием?
Да. Мы наносим просветляющие покрытия на мениски под заданный спектральный диапазон. Тип покрытия и рабочая длина волны согласуются по чертежу заказчика.
Как осуществляется доставка?
Доставка выполняется по России и странам СНГ. Мениски упаковывают и транспортируют по ГОСТ 13240 в ящиках по ГОСТ 2991, с маркировкой по ГОСТ 14192 и манипуляционными знаками, в условиях, исключающих механические повреждения и попадание влаги.
