Оптические заготовки

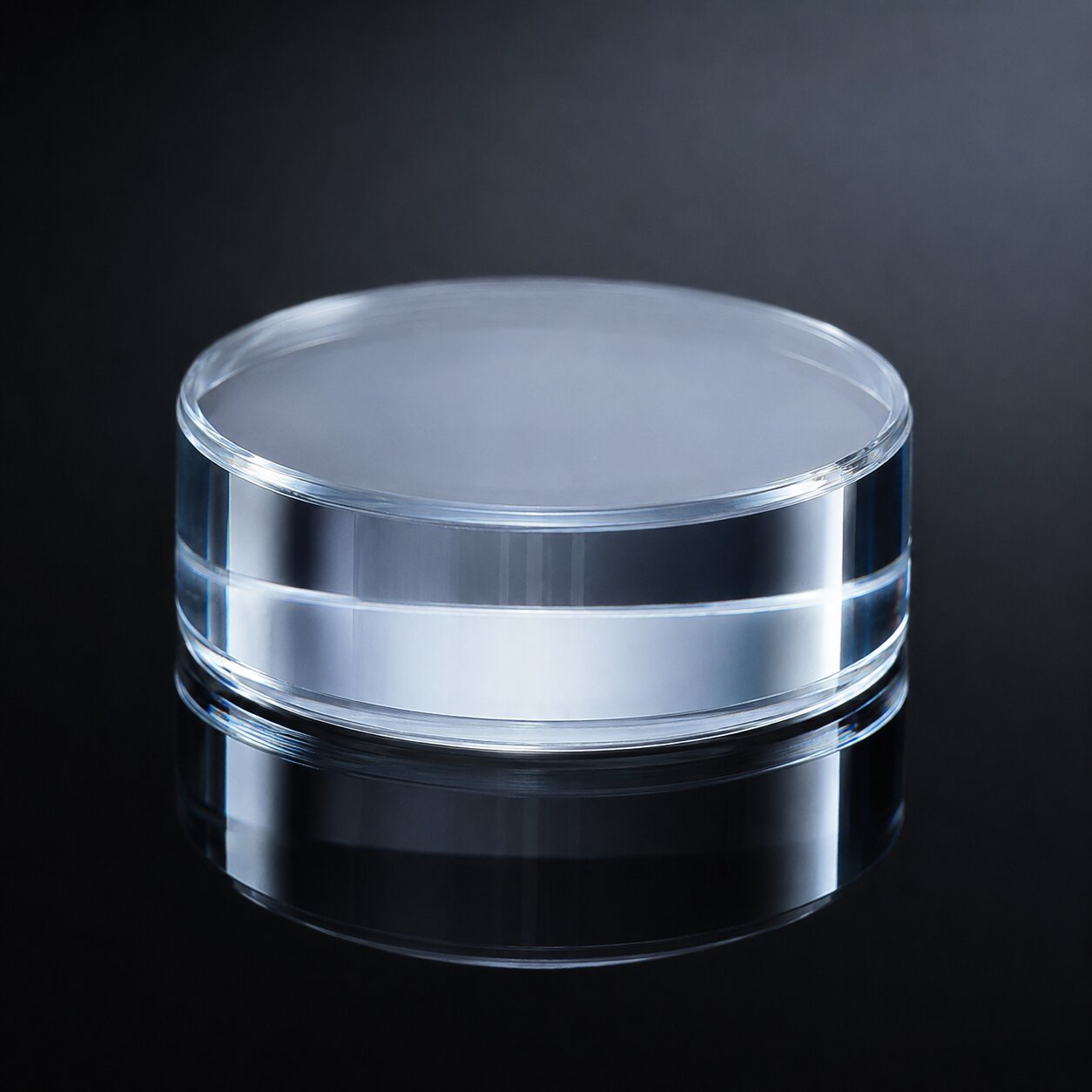

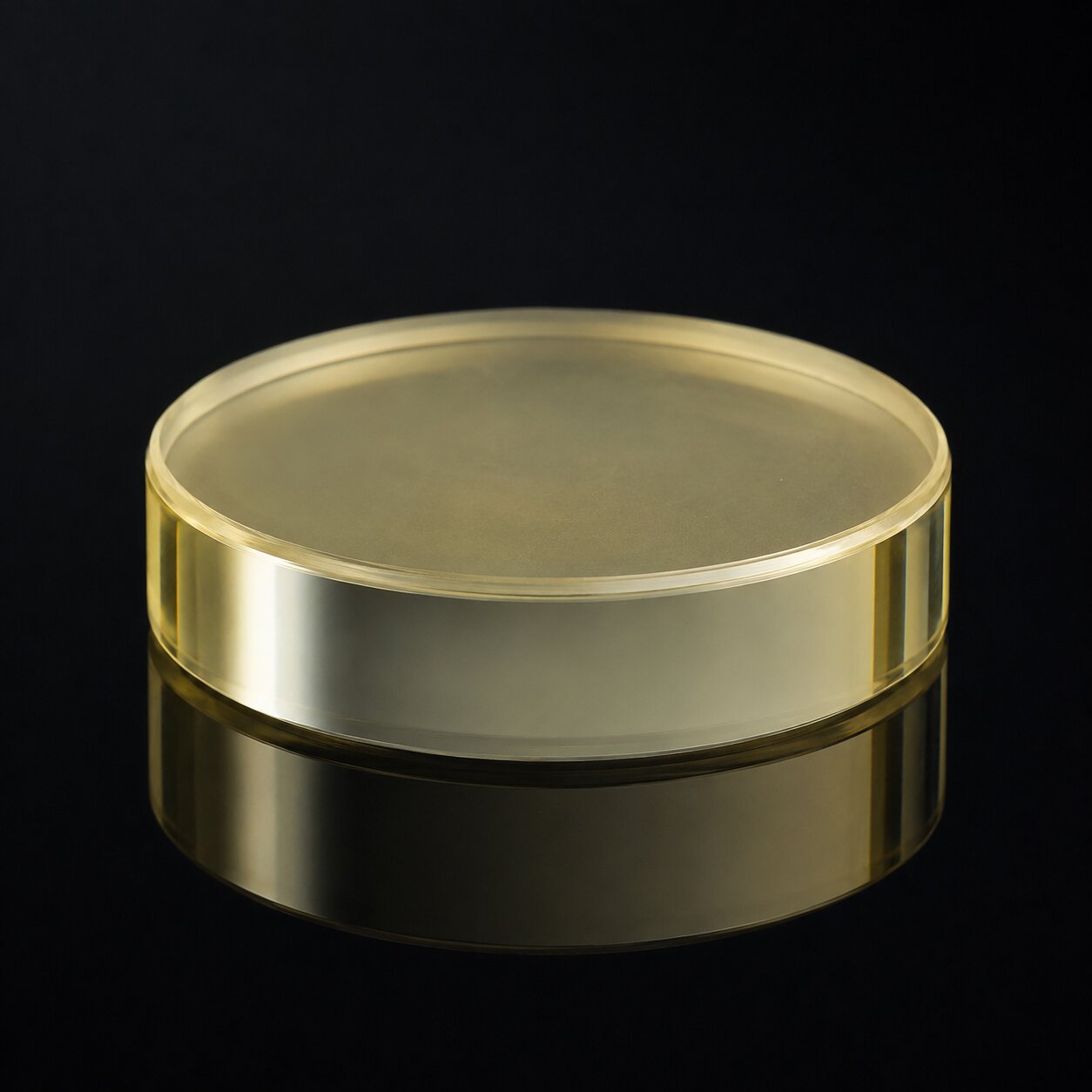

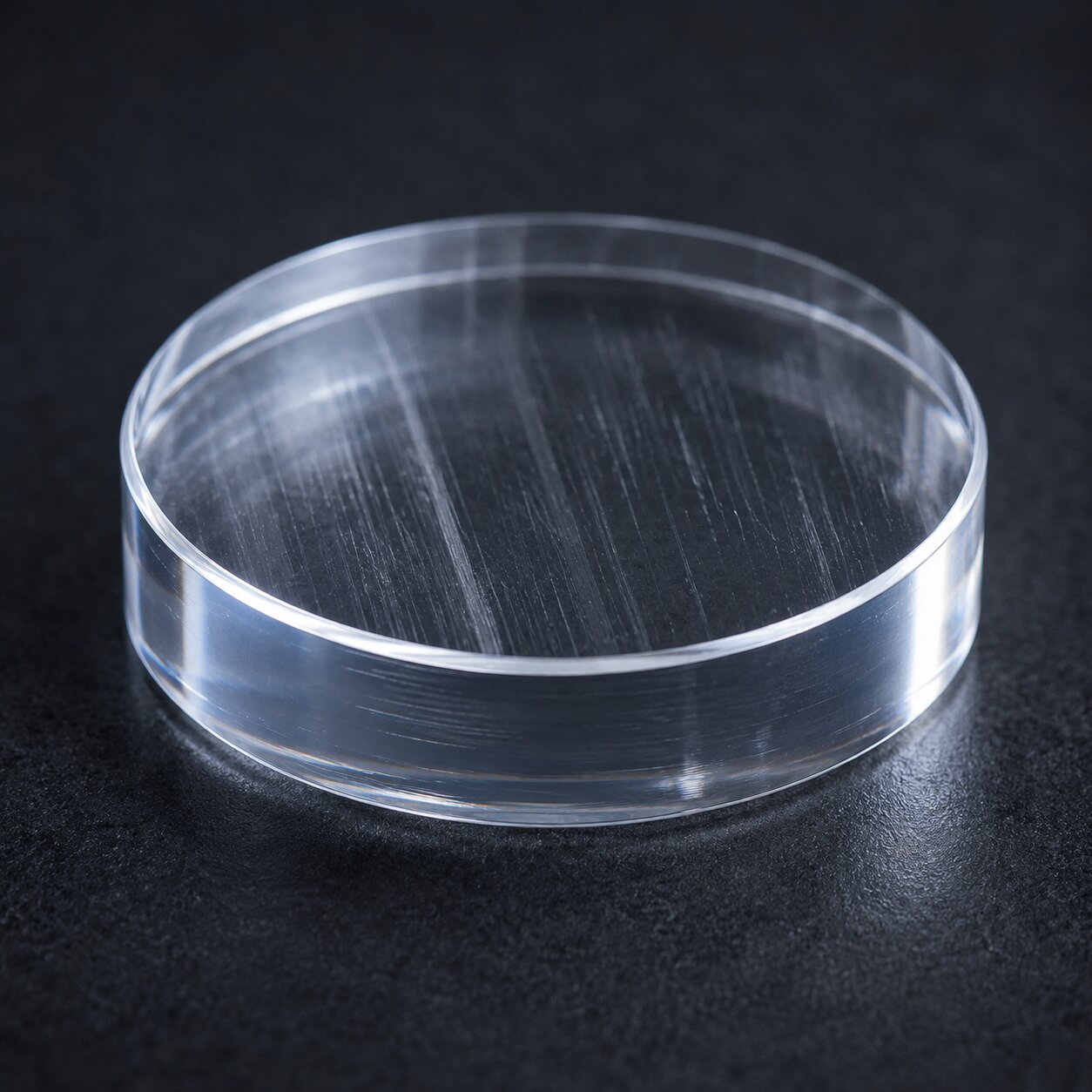

Оптические заготовки — это исходные изделия из оптического стекла (диски, пластины, призмы, линзы) с припуском на дальнейшую обработку, из которых шлифовкой и полировкой изготавливают готовые оптические детали заданной формы, размеров и чистоты поверхности. Заготовка не привязана к одной марке стекла: ее делают из любого оптического материала под конкретный чертеж готовой детали, а сами размеры, предельные отклонения и фаски нормируются по ГОСТ 13240. В ООО «ГК «Кварц-Пром» можно купить готовые оптические заготовки разных типов и размеров, а также заказать изделия по вашим чертежам и техническому заданию. Производство в Москве, доставка по России и странам СНГ. Материал: изготавливаем из любых марок оптического стекла по ГОСТ 3514-94 и 9411-91, а также из кварцевого стекла по ГОСТ 15130-86, по согласованию.

Поставки оптические заготовки от ООО «ГК «Кварц-Пром»

Компания работает с 2004 года и выполняет полный цикл на собственном оборудовании: от подбора стекломассы до раскроя, прессования и механической обработки заготовок любого размера и диаметра по вашим чертежам. Мы изготавливаем диски, круглые и прямоугольные пластины, призмы и линзовые заготовки под изготовление оптических деталей определенной формы. Конкретные значения показателя преломления и коэффициента дисперсии зависят от выбранной марки стекла и согласуются отдельно. Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Геометрия, допуски и качество поверхности заготовок нормируются по ГОСТ 13240 (размеры и предельные отклонения), ГОСТ 11141-84 (классы чистоты поверхностей) и ГОСТ 23136-93 (категории и классы оптических параметров). Конкретные значения берутся из чертежа готовой детали, поэтому в таблицах ниже приведены диапазоны и принцип нормирования.

Геометрические параметры и допуски

Чистота поверхности и материал

Сферы применения

Оптические заготовки служат сырьем для всей оптической промышленности: из них изготавливают линзы, призмы, окна, зеркала и другие детали для объективов, микроскопов, биноклей, прицелов, дальномеров и геодезических приборов. Заготовки большого диаметра идут на астрономическую оптику и крупногабаритные зеркала, а малогабаритные диски и пластины используют в эндоскопии, измерительной технике и приборах контроля.

Отдельное направление — заготовки для лазерной и научной оптики, фотоники и волоконно-оптических систем, где важны однородность материала и точная геометрия. Заготовки из цветного стекла применяют для светофильтров, а кварцевые заготовки востребованы там, где нужны стойкость к ультрафиолету и высоким температурам. Под каждую задачу подбираются марка стекла, размер и категории оптических параметров.

Особенности производства оптические заготовки в ООО «ГК «Кварц-Пром»

Мы выполняем полный цикл на собственном оборудовании: подбор и варку стекломассы, прессование, механическую разделку с обработкой края, шлифовку, нанесение фасок и, при необходимости, полировку и просветление. Это позволяет изготавливать заготовки любого размера и диаметра по вашим чертежам — от малогабаритных дисков от 8 мм до крупных пластин до 500 мм. Работаем как с бесцветным и цветным оптическим стеклом, так и с кварцевым, а также изготавливаем готовые детали под ключ.

Контроль ведется на всех этапах: линейные размеры, фаски, разность толщин и плоскостность проверяются по ГОСТ 13240, чистота поверхности — по ГОСТ 11141-84, а оптические параметры (показатель преломления, дисперсия, однородность, бессвильность, пузырность) — по ГОСТ 23136-93. Каждую партию сопровождает паспорт качества. Опыт работы с 2004 года и парк собственного оборудования позволяют выдерживать допуски по чертежу заказчика и обеспечивать повторяемость от партии к партии.

Как купить оптические заготовки от ООО «ГК «Кварц-Пром»

Чтобы купить оптические заготовки в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

В международной практике оптическим заготовкам соответствуют каталожные позиции optical blanks. Подбор аналога выполняется по форме, размеру и марке стекла, поэтому соответствие указывается ориентировочно.

Стандарты транспортировки и хранения

Транспортировка и хранение заготовок оптического стекла выполняются по ГОСТ 13240. Заготовки упаковывают в пачки, коробки и столбики с перекладкой, после чего укладывают в плотные дощатые ящики типа II-1 по ГОСТ 2991 с прокладкой стружкой, опилками или ватой. Условия транспортирования — 5(ОЖ4) по ГОСТ 15150, условия хранения на складах потребителя и изготовителя — 1(Л) по ГОСТ 15150. Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Ящики при транспортировании ставят крышками кверху, торцами по направлению движения, исключая возможность перемещения; хранят в закрытых помещениях крышками кверху.

Требования к безопасности

Оптическое стекло химически инертно, нетоксично и в виде готовой заготовки безопасно при обращении. Основные риски возникают при механической обработке: стеклянная пыль и острые сколы кромок. При резке, шлифовке и сверлении применяют средства индивидуальной защиты — защитные очки, перчатки и респиратор, а рабочее место оборудуют местной вытяжной вентиляцией для удаления абразивной и стеклянной пыли. Заготовки переносят аккуратно, избегая ударов и падений, поскольку сколы и заколы по краю выводят изделие из допуска. Стеклобой и отходы обработки собирают отдельно и утилизируют как непищевые стеклянные отходы.

Частые вопросы

Из какого материала вы изготавливаете оптические заготовки?

Заготовки делаем из любых марок оптического стекла по ГОСТ 3514-94 (бесцветное) и ГОСТ 9411-91 (цветное), а также из кварцевого стекла по ГОСТ 15130-86 по согласованию. Конкретную марку выбирают под требуемые показатель преломления и коэффициент дисперсии, указанные в вашем чертеже.

Какие размеры заготовок возможны?

По ГОСТ 13240 заготовки из бесцветного стекла изготавливают диаметром или наибольшей стороной от 8 до 500 мм, из цветного — до 360 мм. Толщина по центру линзовых заготовок не менее 3,0 мм, плоских круглых — не менее 3,5 мм. Точные габариты, толщины и радиусы согласуются по чертежу заказчика.

Какие допуски выдерживаются на заготовку?

Предельные отклонения диаметра, стороны, толщины по оси и фасок нормируются по ГОСТ 13240 и зависят от размера и метода изготовления. Например, отклонение диаметра составляет от ±0,3 мм для малых заготовок, допуск плоскостности — от 0,4 мм, а отклонение углов прессованных призм — ±1°.

Чем заготовка отличается от готовой оптической детали?

Заготовка — это изделие с припуском под последующую шлифовку и полировку, у нее нормируются габариты, фаски и глубина залегания дефектов. Готовая деталь получается из заготовки доводкой поверхностей до заданного класса чистоты по ГОСТ 11141-84 и оптических параметров по ГОСТ 23136-93. Мы можем поставить как заготовку, так и готовую деталь под ключ.

Можно ли заказать заготовку по своему чертежу?

Да, основной формат работы — изготовление по вашим чертежам и техническому заданию. Пришлите чертеж с размерами готовой детали, маркой стекла и требуемыми категориями оптических параметров, и мы подготовим коммерческое предложение со сроками.

Какие классы чистоты поверхности вы обеспечиваете?

По ГОСТ 11141-84 доступны классы чистоты 0—10, 0—20, 0—40, а также от I до IXa. Нужный класс указывается в чертеже исходя из назначения детали и ее положения в оптической системе.

Как контролируется качество заготовок?

Размеры, фаски и плоскостность проверяются по ГОСТ 13240, чистота поверхности — по ГОСТ 11141-84, оптические параметры — по ГОСТ 23136-93. Каждую партию сопровождает паспорт с указанием марки стекла, размеров, категорий и классов по показателю преломления, дисперсии, оптической однородности и пузырности.
