Отклоняющие призмы

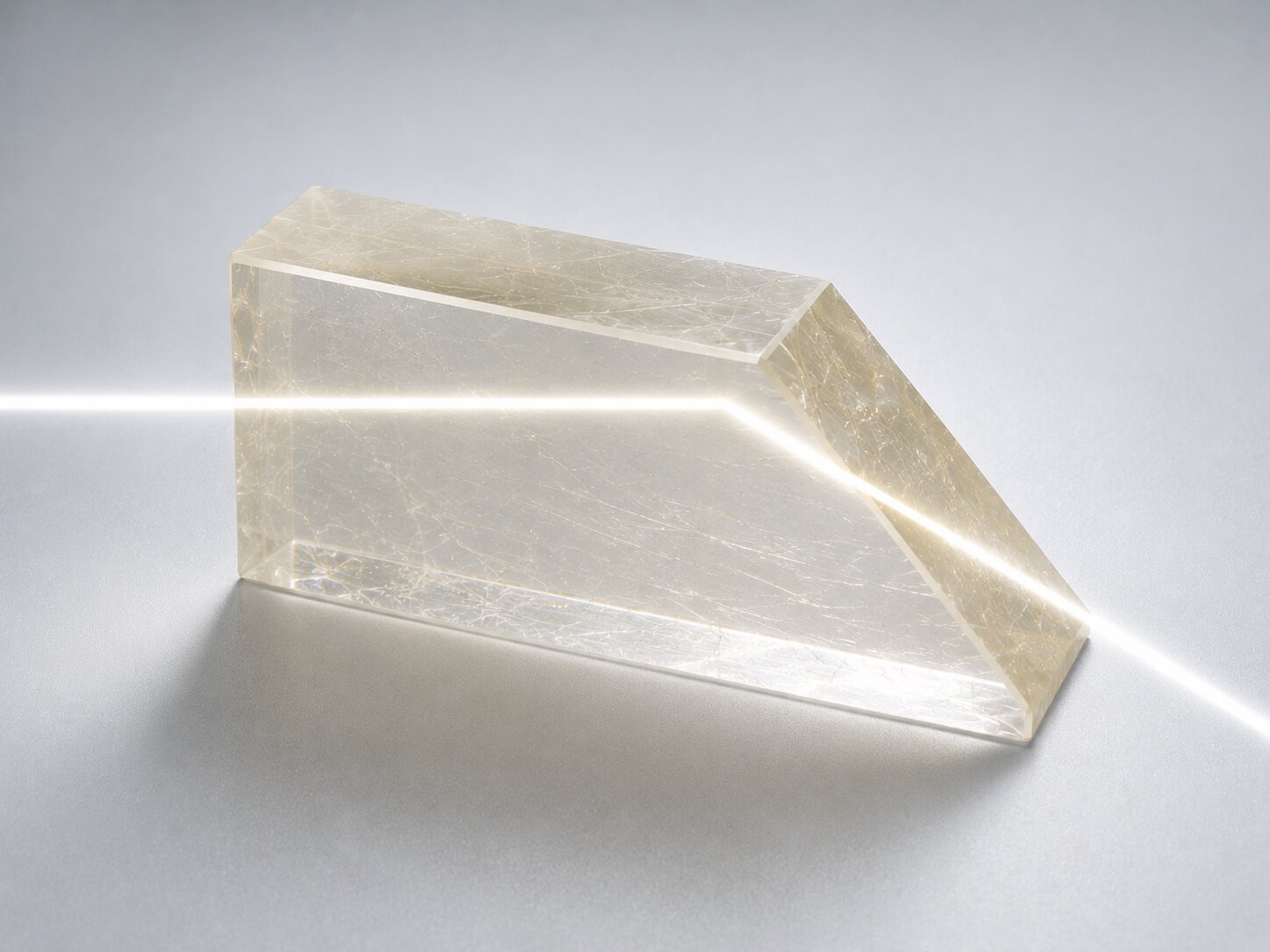

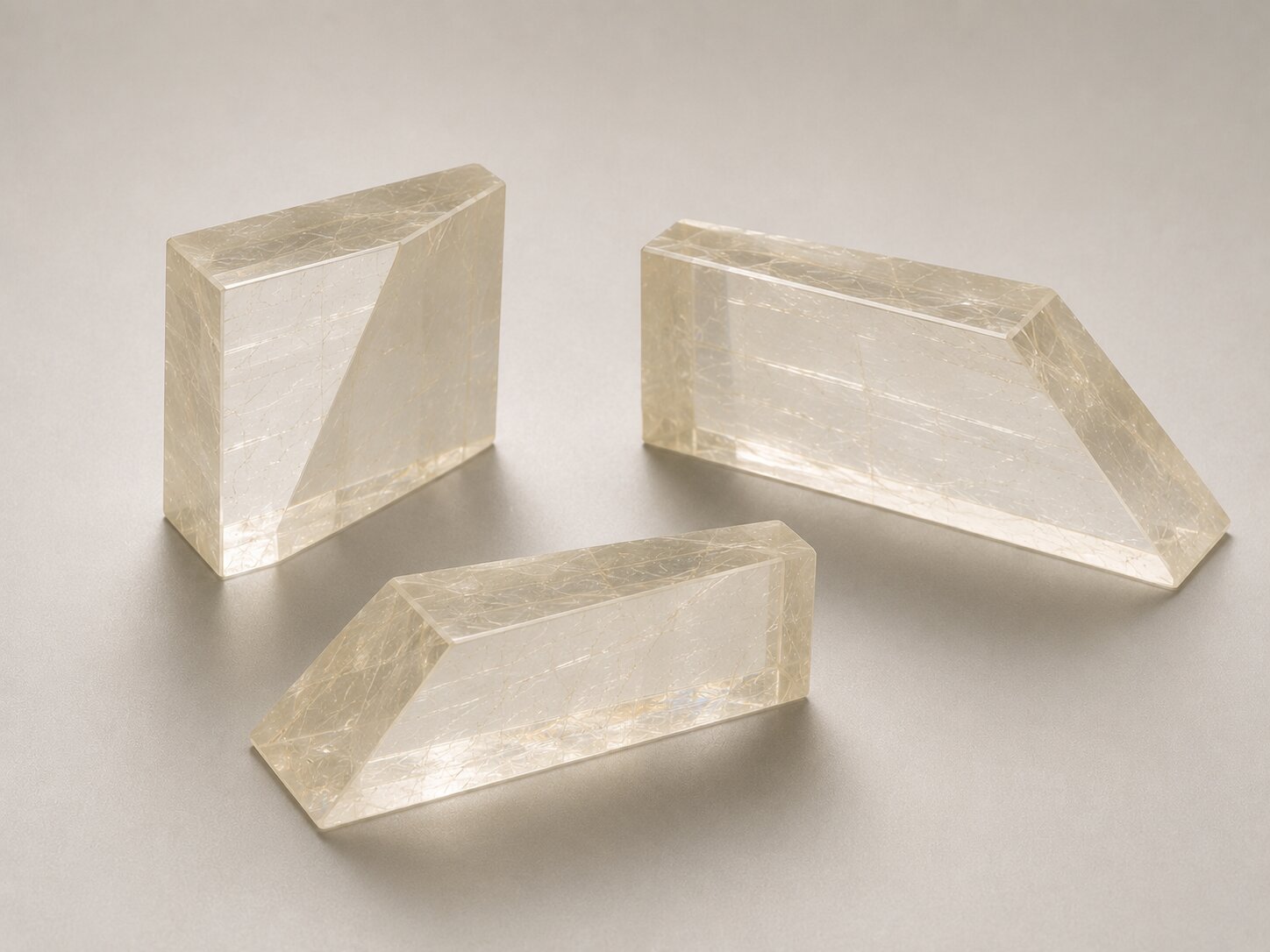

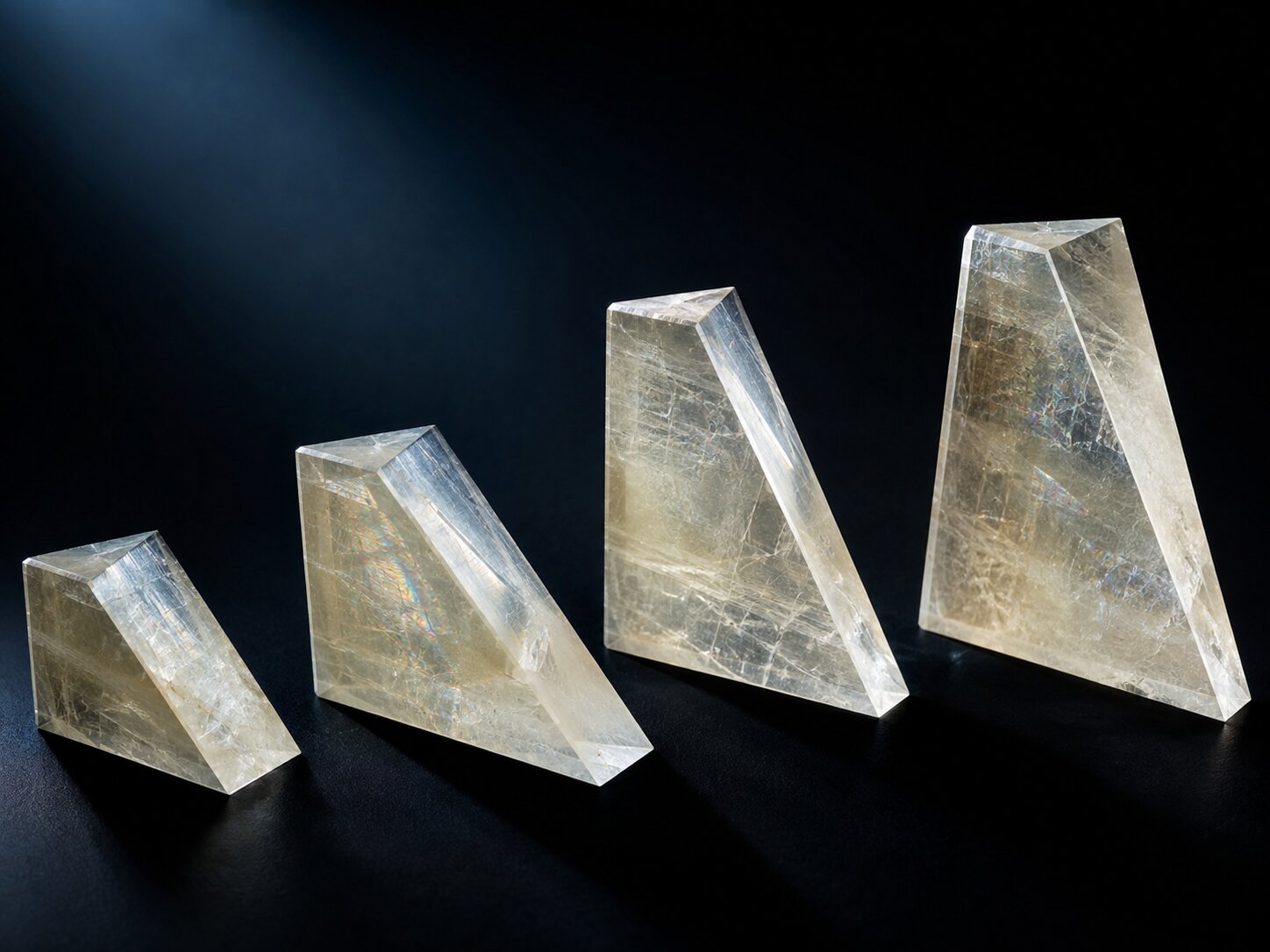

Отклоняющие призмы — это оптические детали с преломляющими гранями, которые отклоняют ход луча на заданный угол без разложения пучка в спектр. Отклоняющие призмы изготавливают из любого оптического материала, поэтому изделие не привязано к одной марке стекла. В ООО «ГК «Кварц-Пром» можно купить отклоняющие призмы с просветлением, малогабаритные призмы, призмы из кварцевого стекла и отклоняющие призмы по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию.
Поставки отклоняющие призмы от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» с 2004 года изготавливает отклоняющие призмы любого размера и диаметра по вашим чертежам и техническим заданиям. Мы делаем как единичные детали под опытные образцы, так и серийные партии для приборостроения. Геометрию, угол отклонения, класс чистоты поверхности и марку стекла подбираем под вашу задачу.
Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| JDOP-001 | Отклоняющие призмы из CaCO3 | По запросу |
Технические характеристики
Геометрию и допуски отклоняющих призм нормируют по ГОСТ 13240 для заготовок из оптического стекла, классы чистоты поверхностей — по ГОСТ 11141-84, категории оптических параметров — по ГОСТ 23136-93. Конкретные значения углов и размеров задаются чертежом заказчика.
Геометрические параметры и допуски
| Параметр | Значение |
|---|---|
| Диапазон размеров (диаметр или наибольшая сторона) | от 8 до 500 мм, по чертежу заказчика |
| Толщина детали | от 3,5 мм, по согласованию |
| Предельное отклонение размера, до 20 мм | ±0,3 мм |
| Предельное отклонение размера, от 20 до 80 мм | ±0,5 мм |
| Предельное отклонение размера, от 80 до 120 мм | ±0,8 мм |
| Предельное отклонение размера, от 120 до 250 мм | от ±1,0 до ±1,5 мм |
| Предельное отклонение углов прессованных заготовок | ±1° |
| Допуск плоскостности | от 0,4 до 2,0 мм в зависимости от размера |
| Фаски по чертежу | по чертежу заказчика, предельное отклонение от ±0,2 до ±3,0 мм |
| Фаски, не предусмотренные чертежом | не более от 1,0 до 4,0 мм по размеру |
Чистота поверхности и материал
| Параметр | Значение |
|---|---|
| Классы чистоты поверхности по ГОСТ 11141-84 | от 0—10 до IXa, по чертежу заказчика |
| Контроль чистоты в зоне светового диаметра | центральная, средняя и краевая зоны по ГОСТ 11141-84 |
| Категория по показателю преломления (ГОСТ 23136-93) | от 1 до 5, предельное отклонение от ±2·10⁻⁴ до ±20·10⁻⁴ |
| Категория по коэффициенту дисперсии (ГОСТ 23136-93) | от 1 до 5, по согласованию |
| Категория по двулучепреломлению, бессвильности, пузырности | по ГОСТ 23136-93, по согласованию |
| Материал: оптическое бесцветное стекло | любые марки по ГОСТ 3514-94 |
| Материал: оптическое цветное стекло | любые марки по ГОСТ 9411-91 |
| Материал: кварцевое стекло | по ГОСТ 15130-86, по согласованию |
| Чертеж изделия | оформляется по ГОСТ 2.412-81 |
Сферы применения
Отклоняющие призмы применяют в оптических приборах, где нужно увести ход луча на точный угол без изменения спектрального состава: в лазерных установках, измерительных и юстировочных стендах, дальномерах, прицельных и наблюдательных системах. Малый угол отклонения позволяет тонко корректировать направление пучка и компенсировать погрешности сборки оптической схемы.
Изделия востребованы в приборостроении, геодезии, машиностроении, научных лабораториях и в составе оптико-электронных комплексов. Призмы из кварцевого стекла используют там, где требуется работа в ультрафиолетовой области и стойкость к высоким температурам.
Особенности производства отклоняющие призмы в ООО «ГК «Кварц-Пром»
Производство построено по полному циклу на собственном оборудовании: от подбора и резки заготовки до шлифовки, полировки граней, снятия фасок и нанесения просветляющего покрытия. Мы изготавливаем отклоняющие призмы любого размера и диаметра по вашим чертежам, контролируем геометрию и предельные отклонения по ГОСТ 13240, чистоту поверхностей по ГОСТ 11141-84 и категории оптических параметров по ГОСТ 23136-93. Чертеж изделия оформляем по ГОСТ 2.412-81. Опыт работы с 2004 года позволяет выдерживать точность углов и плоскостности для ответственных приборов.
Как купить отклоняющие призмы от ООО «ГК «Кварц-Пром»
Чтобы купить отклоняющие призмы в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.
Аналоги
По функции и геометрии отклоняющие призмы Кварц-Пром соответствуют каталожным изделиям зарубежных производителей. Подбор ведется по углу отклонения, материалу и покрытию, а не по марке стекла.
| Изделие Кварц-Пром | Каталожный аналог | Соответствие |
|---|---|---|
| Отклоняющие призмы (beam deviation prisms) | Thorlabs beam deviation prisms | соответствует |
| Призмы с малым углом отклонения | Thorlabs wedge / deviation prisms | близок к |
| Отклоняющие призмы с просветлением | Thorlabs AR-coated deviation prisms | близок к |
Стандарты транспортировки и хранения
Отклоняющие призмы как изделия из оптического стекла принимают, упаковывают, транспортируют и хранят по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов 5(ОЖ4) по ГОСТ 15150, условия хранения на складах 1(Л) по ГОСТ 15150. Изделия укладывают в плотные дощатые ящики по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, ящики ставят крышками кверху, торцами по направлению движения, перемещение ящиков исключают.
Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской, с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Призмы перевозят всеми видами крытого транспорта в таре предприятия-изготовителя в условиях, исключающих удары и увлажнение.
Требования к безопасности
Оптическое и кварцевое стекло химически инертно, не выделяет вредных веществ и в готовом изделии безопасно при эксплуатации. Основные риски возникают при механической обработке: стеклянная пыль и острые кромки и сколы. При шлифовке и полировке работают с применением средств индивидуальной защиты органов дыхания, зрения и рук, на участках обработки предусматривают местную вытяжную вентиляцию.
Стеклянный бой и отходы обработки собирают отдельно и утилизируют как технологические отходы по правилам предприятия. Хранят и переносят призмы так, чтобы исключить бой и порезы.
Частые вопросы
Из какого материала вы делаете отклоняющие призмы?
Отклоняющие призмы изготавливают из любых марок оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86 по согласованию. Марку подбираем под вашу задачу, изделие не привязано к одной марке.
Можно ли заказать призму по своему чертежу?
Да. Мы изготавливаем отклоняющие призмы любого размера и диаметра по вашим чертежам и техническим заданиям. Пришлите чертеж, и мы подготовим коммерческое предложение.
На какой угол призма отклоняет луч?
Угол отклонения задается чертежом и геометрией преломляющих граней. Мы делаем призмы как с малым углом для точной коррекции направления пучка, так и с заданным большим углом отклонения.
Какие допуски на геометрию и углы вы выдерживаете?
Предельные отклонения размеров нормируем по ГОСТ 13240: от ±0,3 мм для деталей до 20 мм, отклонение углов прессованных заготовок до ±1°. Точные допуски согласуем по чертежу заказчика.
Какой класс чистоты поверхности доступен?
Классы чистоты поверхностей назначаем по ГОСТ 11141-84, от 0—10 до IXa, в зависимости от назначения детали. Конкретный класс указывается в чертеже.
Делаете ли вы призмы с просветляющим покрытием?
Да, наносим просветляющее покрытие под нужный спектральный диапазон. Это снижает потери на отражение от рабочих граней призмы.
Можно ли заказать призмы из кварцевого стекла?
Да, по согласованию изготавливаем отклоняющие призмы из кварцевого стекла по ГОСТ 15130-86. Такой материал подходит для ультрафиолетовой области и работы при повышенных температурах.
