Зеркала для CO2-лазеров

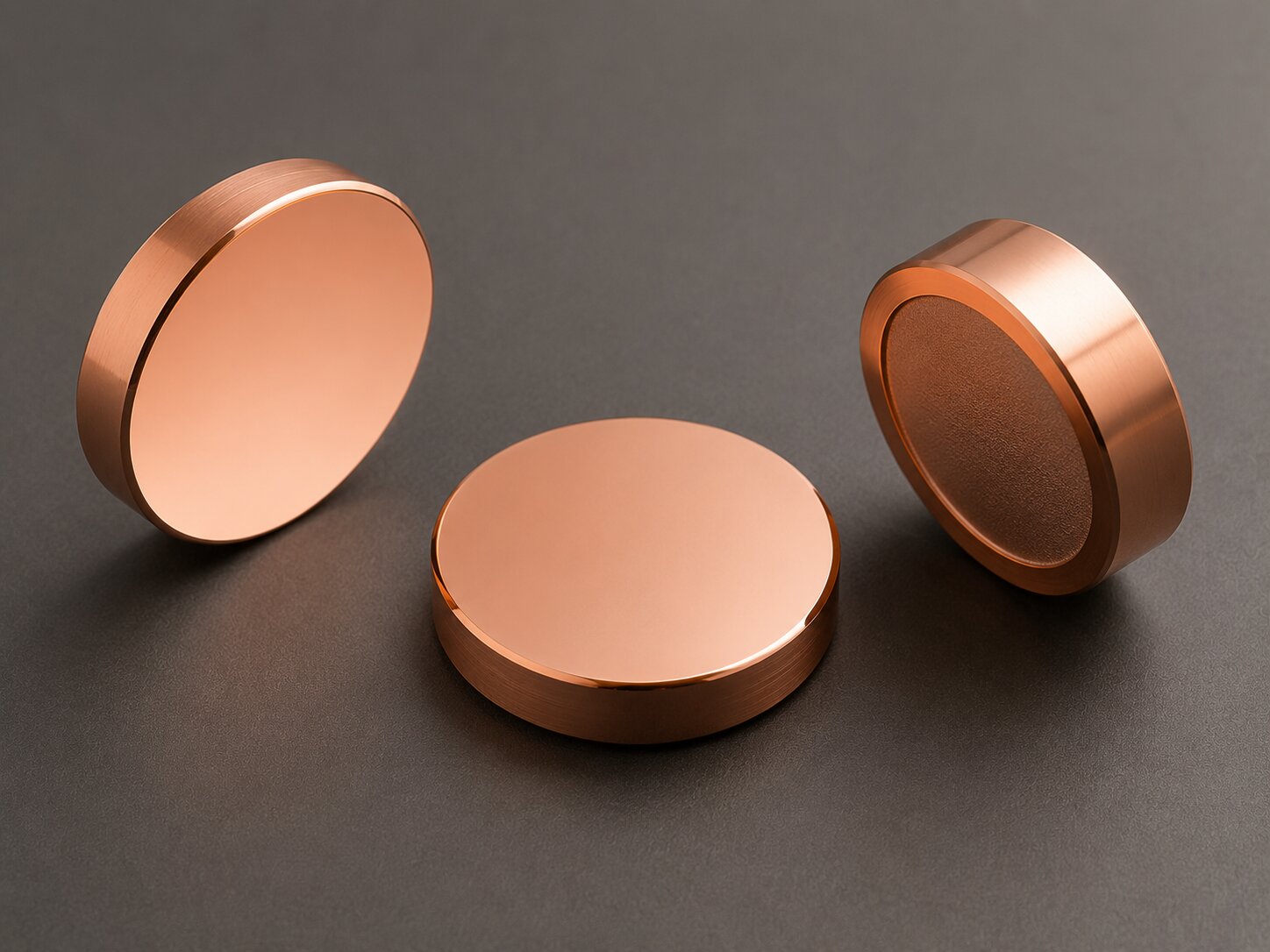

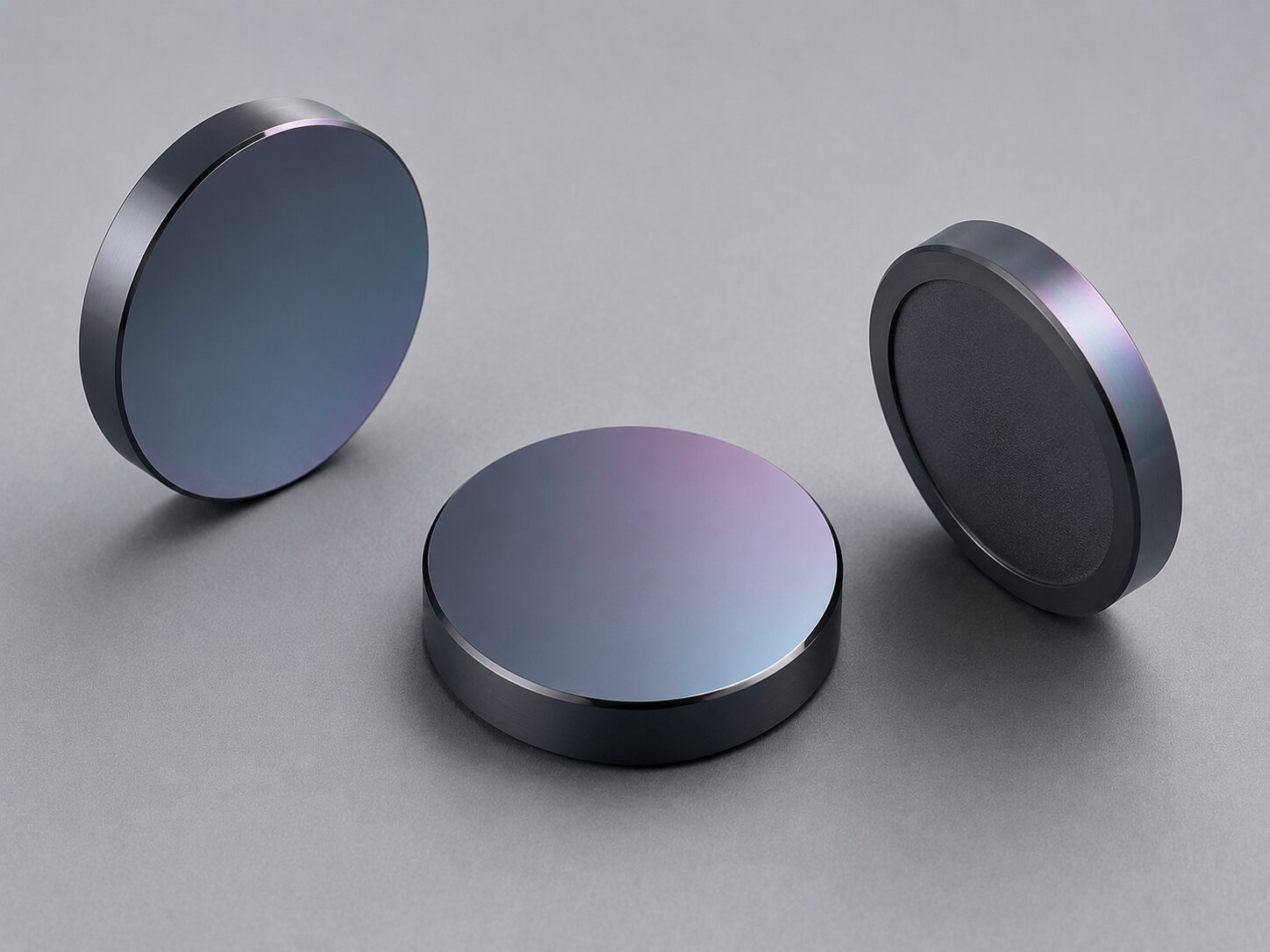

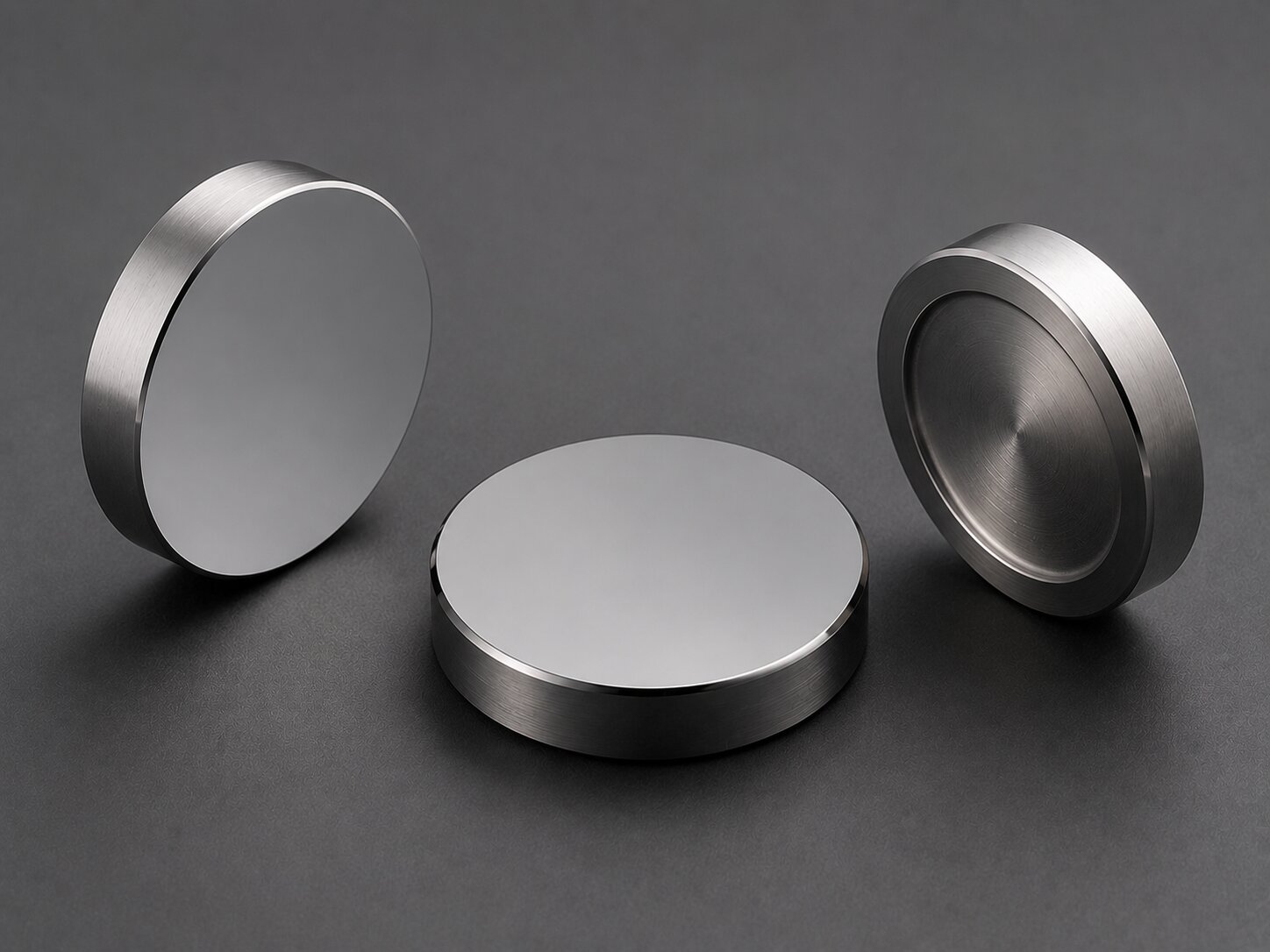

Зеркала для CO2-лазеров — это отражающие оптические элементы, которые поворачивают и формируют пучок инфракрасного излучения с длиной волны 10,6 мкм в резонаторах и трактах лазерных станков. Изделие изготавливают на подложке из меди, молибдена или кремния с зеркальным отражающим покрытием на основе золота или меди, обеспечивающим коэффициент отражения свыше 98 процентов на рабочей длине волны. В ООО «ГК «Кварц-Пром» можно купить поворотные, фокусирующие и плоские зеркала для CO2-лазеров типовых исполнений, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: медь, молибден по ГОСТ 17431-72, кремний Si по ГОСТ 19658-81, отражающее покрытие золото или медь.

Поставки зеркала для co2-лазеров от ООО «ГК «Кварц-Пром»

Компания работает с 2004 года по полному циклу на собственном оборудовании и изготавливает зеркала для CO2-лазеров любого размера по вашим чертежам. Мы подбираем материал подложки под тепловую нагрузку и задачу, выдерживаем геометрию отражающей поверхности, наносим отражающие и защитные покрытия с коэффициентом отражения свыше 98 процентов на длине волны 10,6 мкм. Конкретные размеры, радиус кривизны, допуски и класс обработки поверхности определяются конструкцией станка и техническим заданием.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Зеркала для CO2-лазеров изготавливают на металлической или кремниевой подложке с отражающим покрытием, выбор которых определяет коэффициент отражения, стойкость к лучевой нагрузке и тепловой режим работы. Точные размеры, радиус кривизны, допуски на форму и класс обработки поверхности задаются под конкретный станок и согласуются в техническом задании. Ниже приведены типичные характеристики применяемых материалов и параметры изготовления.

Типичные характеристики материала

Параметры изготовления

Сферы применения

Зеркала для CO2-лазеров применяют для поворота и формирования пучка инфракрасного излучения в станках лазерной резки и сварки металлов, неметаллов и композитов. Плоские поворотные зеркала направляют луч по тракту станка от резонатора к режущей головке, а фокусирующие сферические зеркала собирают пучок в рабочее пятно. Высокий коэффициент отражения свыше 98 процентов на длине волны 10,6 мкм и теплопроводные металлические подложки позволяют выдерживать значительные плотности мощности без перегрева и деформации отражающей поверхности.

Изделия востребованы на предприятиях машиностроения, металлообработки, приборостроения и рекламного производства, в раскройных и сварочных комплексах, в научных и исследовательских лабораториях. Выбор материала подложки, типа покрытия и геометрии зеркала определяется мощностью лазера, тепловой нагрузкой и конструкцией оптического тракта, которые согласуются в техническом задании заказчика.

Особенности производства зеркала для co2-лазеров в ООО «ГК «Кварц-Пром»

Мы ведем полный цикл изготовления: от подбора и подготовки подложки из меди, молибдена или кремния до прецизионной обработки, полировки рабочей поверхности и нанесения отражающих покрытий. Зеркала для CO2-лазеров изготавливаем любого размера по вашим чертежам, плоские и фокусирующие, с золотым или медным покрытием, согласованным в техническом задании. Компания работает с 2004 года на собственном оборудовании, что позволяет выдерживать точную геометрию, плоскостность и радиус кривизны отражающей поверхности. Контроль качества ведем на каждом этапе обработки: проверяем размеры, форму, чистоту поверхности и параметры покрытия по согласованным требованиям.

Как купить зеркала для co2-лазеров от ООО «ГК «Кварц-Пром»

Чтобы купить зеркала для co2-лазеров в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По функции и конструкции зеркала для CO2-лазеров соответствуют или близки к каталожным зеркалам зарубежных производителей лазерной оптики. Подбор аналога ведется по материалу подложки, типу покрытия, рабочей длине волны и геометрии под конкретный станок.

Стандарты транспортировки и хранения

Зеркала для CO2-лазеров относятся к прецизионной оптике и требуют бережной перевозки. Каждое изделие укладывают в жесткую индивидуальную упаковку с защитой отражающей поверхности от соприкосновения и царапин, фиксируют от смещения и предохраняют от ударов и вибрации. Тару защищают от влаги и резких перепадов температуры, наносят манипуляционные знаки «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Перевозку выполняют крытым транспортом, исключая перемещение мест, хранят в закрытых сухих помещениях при стабильной температуре, отдельно от агрессивных сред и источников механических повреждений.

Требования к безопасности

В готовом виде материалы зеркал для CO2-лазеров химически инертны и не выделяют вредных веществ при нормальных условиях эксплуатации. Опасность возникает при механической обработке подложки из меди, молибдена или кремния: металлическая и кремниевая пыль, стружка и острые кромки требуют применения средств индивидуальной защиты, респиратора, защитных очков и перчаток, а рабочие места оснащают местной вытяжной вентиляцией. Отходы обработки собирают и направляют на утилизацию в установленном порядке. Отражающее золотое или медное покрытие в готовом виде устойчиво и не выделяет вредных веществ при нормальной эксплуатации. При эксплуатации металлических зеркал с водяным охлаждением соблюдают осторожность при работе с охлаждающей жидкостью и контролируют герметичность контура.

Частые вопросы

Из какого материала изготавливают зеркала для CO2-лазеров?

Подложку изготавливают из меди, молибдена по ГОСТ 17431-72 или кремния Si по ГОСТ 19658-81, а отражающее покрытие наносят из золота или меди по ГОСТ Р ИСО 9211. Материал подбирают под тепловую нагрузку и задачу, указанные в техническом задании.

Какой коэффициент отражения у зеркал на длине волны 10,6 мкм?

Отражающее золотое или медное покрытие обеспечивает коэффициент отражения свыше 98 процентов на рабочей длине волны 10,6 мкм. Это позволяет передавать пучок по тракту станка с минимальными потерями мощности.

Можно ли заказать зеркало нестандартного размера и формы?

Да, мы изготавливаем зеркала для CO2-лазеров любого размера по вашим чертежам. Диаметр, радиус кривизны и допуски выполняем по согласованию, по чертежу заказчика.

Чем отличается поворотное зеркало от фокусирующего?

Поворотное зеркало плоское и направляет луч по тракту станка без изменения его сходимости. Фокусирующее зеркало имеет радиус кривизны и собирает пучок в рабочее пятно для резки или сварки.

Изготавливаете ли вы зеркала с водяным охлаждением?

Да, для мощных CO2-лазеров мы изготавливаем зеркала с каналом водяного охлаждения. Конструкцию и параметры контура согласуем в техническом задании.

Как рассчитать стоимость и сроки?

Пришлите чертеж или техническое задание на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы рассчитаем стоимость и сроки по вашим параметрам.
