Водоуказательные трубки

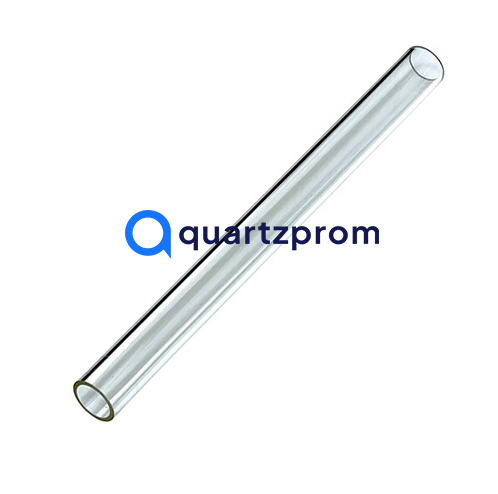

Водоуказательные трубки от ООО «ГК «Кварц-Пром» — это специализированные стеклянные трубки для контроля уровня воды и других жидкостей в паровых котлах, парогенераторах, деаэраторах, баках-аккумуляторах и технологических ёмкостях. У нас можно купить водоуказательные трубки стандартных типоразмеров для отечественных и импортных котлов, а также заказать изготовление по индивидуальным чертежам. Поставляем со склада в Москве, доставка по всей России. Среди постоянных клиентов — энергетические предприятия, ТЭЦ, котельные и операторы тепловых сетей.
Поставки водоуказательных трубок от ООО «ГК «Кварц-Пром»

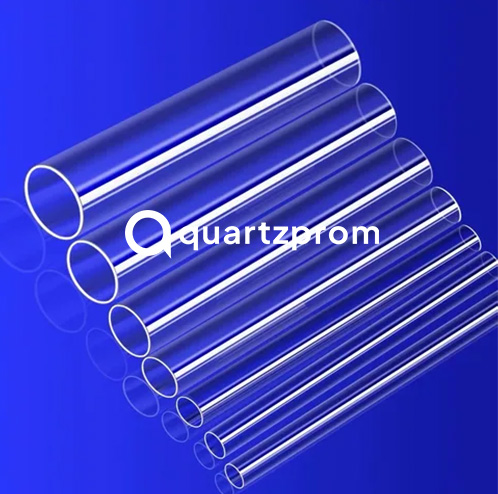

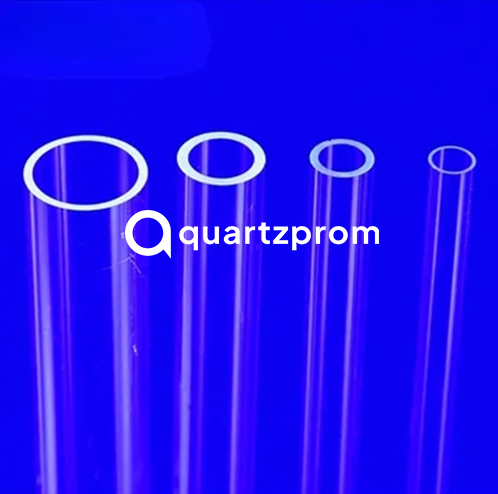

ООО «ГК «Кварц-Пром» поставляет водоуказательные трубки из боросиликатного с точной геометрией и стабильной толщиной стенки. Изделия проходят полный цикл термической обработки и контроля качества, что обеспечивает надёжную работу в условиях паровых котлов и систем под давлением. Цена зависит от длины, диаметра, материала и количества. Ниже приведены типовые позиции водоуказательных трубок.
| Артикул | Наименование | Цена |
|---|---|---|
| WT-012 | Водоуказательная трубка для котла ДКВР | По запросу |
| WT-013 | Водоуказательная трубка для котла ДЕ | По запросу |
| WT-014 | Водоуказательная трубка из боросиликатного стекла | По запросу |
| WT-016 | Водоуказательная трубка для высокого давления | По запросу |
| WT-017 | Водоуказательная трубка по ТУ заказчика | По запросу |
| WT-018 | Водоуказательная трубка по индивидуальному чертежу | По запросу |
Технические характеристики
Водоуказательные трубки изготавливаются преимущественно из боросиликатного стекла высокой прочности и термостойкости. Для котлов и систем с особо сложными условиями применяются трубки из кварцевого стекла, выдерживающие длительный контакт с перегретым паром при температурах до +400 °C. Параметры конкретного изделия зависят от модели котла, рабочего давления и температуры эксплуатации.
| Материал | Боросиликатное стекло |
| Внешний диаметр | От 3 до 900 мм |
| Толщина стенки | От 1 до 25 мм |
| Длина | От 5 до 6000 мм |
| Рабочее давление (боросиликат) | До 25 бар |
| Рабочая температура | До +280 °C (стандарт) |
Физические свойства
| Прочность на изгиб (боросиликат) | До 70 МПа |
| Стойкость к термоудару (боросиликат) | До ΔT 250 °C |
| Прозрачность | Высокая, для надёжного визуального контроля |
| Срок службы (стандартные условия) | 3–7 лет (зависит от среды) |
| Прямолинейность | Не более 0,2% от длины |
Химические свойства
| Совместимость с водой и водяным паром | Высокая до +200 °C; выше — со слюдяной защитой |
| Устойчивость к щелочам в горячей воде | Низкая (вызывает помутнение) |
| Совместимость с реагентами водоподготовки | Зависит от состава, требуется проверка |
| Влияние гидратации | Постепенное, проявляется в виде помутнения |
| Стойкость к перегретому пару | Высокая для кварца, ограниченная для боросиликата |
Сферы применения
Водоуказательные трубки — обязательный элемент паровых и водогрейных котлов, их применение регламентировано правилами промышленной безопасности «Ростехнадзора» (Правила устройства и безопасной эксплуатации паровых и водогрейных котлов). В энергетике и теплоэнергетике трубки устанавливаются на барабанах паровых котлов малой и средней мощности (ДКВР, ДЕ, КЕ и аналогичные), на парогенераторах, в деаэраторах и баках питательной воды.
В промышленных котельных и системах теплоснабжения водоуказательные трубки выполняют функцию визуального контроля уровня воды — это критически важно для безопасной эксплуатации котла, так как падение уровня ниже допустимого приводит к перегреву и аварии. В пищевой и фармацевтической отраслях применяются на парогенераторах и стерилизационном оборудовании. В судостроении — на котельных установках судов. Также водоуказательные трубки используют в системах химводоподготовки, в технологических ёмкостях с прозрачной жидкостью и лабораторных установках.
Особенности производства водоуказательных трубок в ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» производит водоуказательные трубки в соответствии с требованиями ГОСТ 1224-71 «Трубки водоуказательные стеклянные. Технические условия» и техническими условиями заводов-изготовителей котлов. На наших мощностях выполняется вытяжка заготовок, нарезка под нужную длину, термическая обработка для снятия напряжений и финишный контроль каждого изделия.
Особое внимание уделяется качеству поверхности и геометрической точности — внутренние напряжения проверяются на полярископе, прозрачность контролируется визуально, размеры — измерительным инструментом с допусками по ГОСТ. По запросу изготавливаем трубки нестандартной длины и диаметра — для котлов, снятых с производства, и для импортного оборудования. Работаем с российскими производителями котлов на постоянной основе — поставляем серийные партии для запасных частей и комплектации новых установок. Многолетний опыт позволяет нам предлагать готовые решения для всех распространённых типов котлов.
Как купить водоуказательные трубки от ООО «ГК «Кварц-Пром»
Чтобы купить водоуказательные трубки у производителя ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для подбора укажите модель котла, диаметр и длину трубки, рабочее давление и температуру среды. При замене трубок взамен старых — пришлите фото и размеры действующего изделия, мы подберём прямой аналог.
Нужны водоуказательные трубки под заказ? Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление трубок по ТЗ, чертежам и образцам действующих изделий. Это особенно актуально для эксплуатации старого котельного оборудования, импортных котлов и нестандартных установок. После согласования параметров готовится коммерческое предложение, фиксируются сроки и запускается производство партии. Для постоянных клиентов работаем по складским запасам и оперативным отгрузкам.
Стандарты транспортировки и хранения
Водоуказательные трубки транспортируются в индивидуальной картонной или поролоновой упаковке с продольной поддержкой по всей длине. Партии укладываются в жёсткие ящики с разделителями, исключающими контакт между трубками. Тара маркируется как «Хрупкое», «Беречь от ударов», «Не кантовать». Длинномерные трубки (свыше 1000 мм) дополнительно фиксируются от прогиба.
Хранить водоуказательные трубки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в горизонтальном положении в исходной упаковке. Длительное хранение в условиях высокой влажности приводит к гидратации поверхности — стекло мутнеет, что снижает прозрачность. Не допускается хранение рядом с агрессивными химическими веществами и в условиях резких температурных перепадов.
Требования к безопасности при использовании водоуказательных трубок
Установка и замена водоуказательных трубок выполняются только при полном сбросе давления в котле, охлаждении воды до температуры ниже +60 °C и в соответствии с инструкцией по эксплуатации оборудования. Перед монтажом трубка осматривается на отсутствие сколов, трещин, помутнений и других дефектов — изделия с малейшими повреждениями устанавливать запрещено. Уплотнения (паронитовые, фторопластовые) обязательно заменяются на новые при каждом монтаже.
В процессе эксплуатации водоуказательные трубки подвергаются регулярному визуальному осмотру (ежесменно по правилам котлонадзора). Появление помутнения, эрозии поверхности, микротрещин или подтекания — основание для немедленной замены трубки. Продувка трубки выполняется по регламенту для удаления накипи и предотвращения «закисания» уровня. При аварийном разрушении трубки запорные клапаны автоматически отсекают подачу воды и пара. Персонал, обслуживающий котельное оборудование, обязан использовать средства индивидуальной защиты — защитные очки, термостойкие перчатки и спецодежду.
