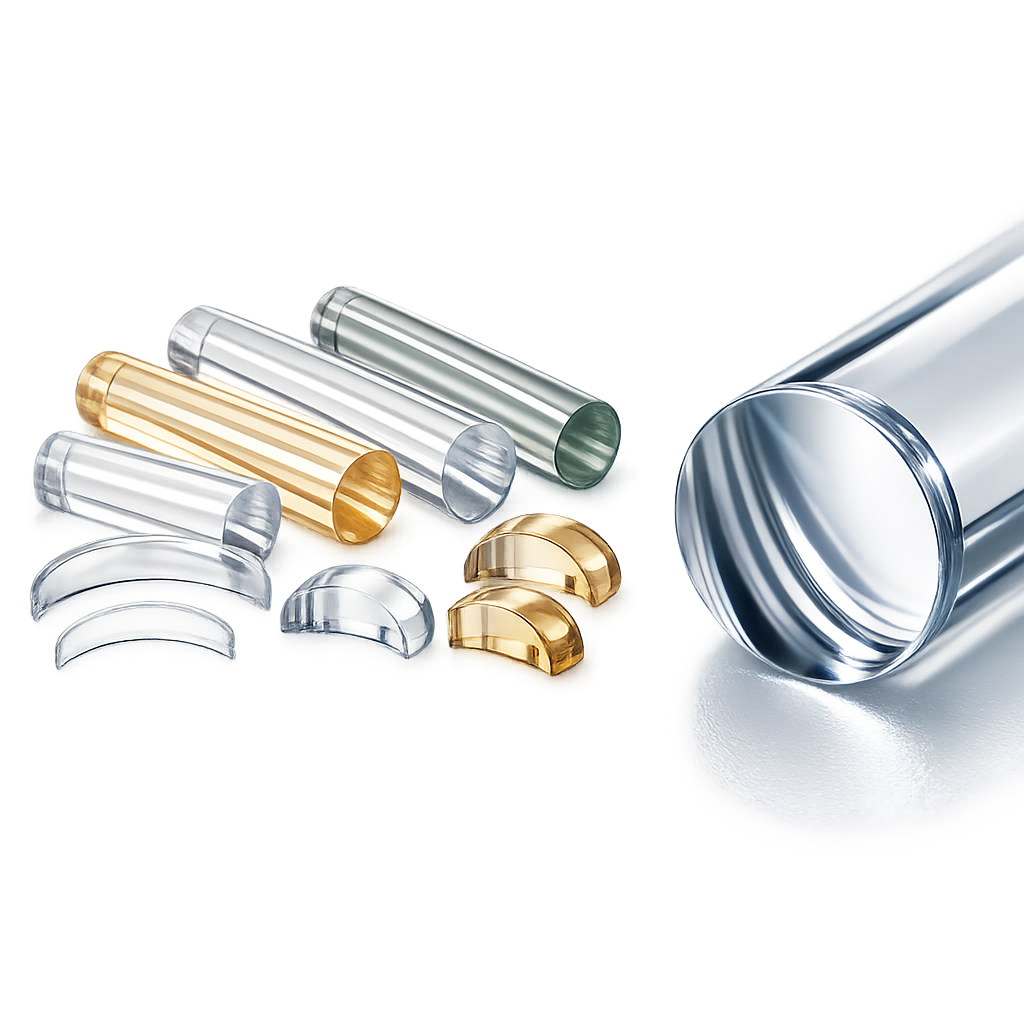

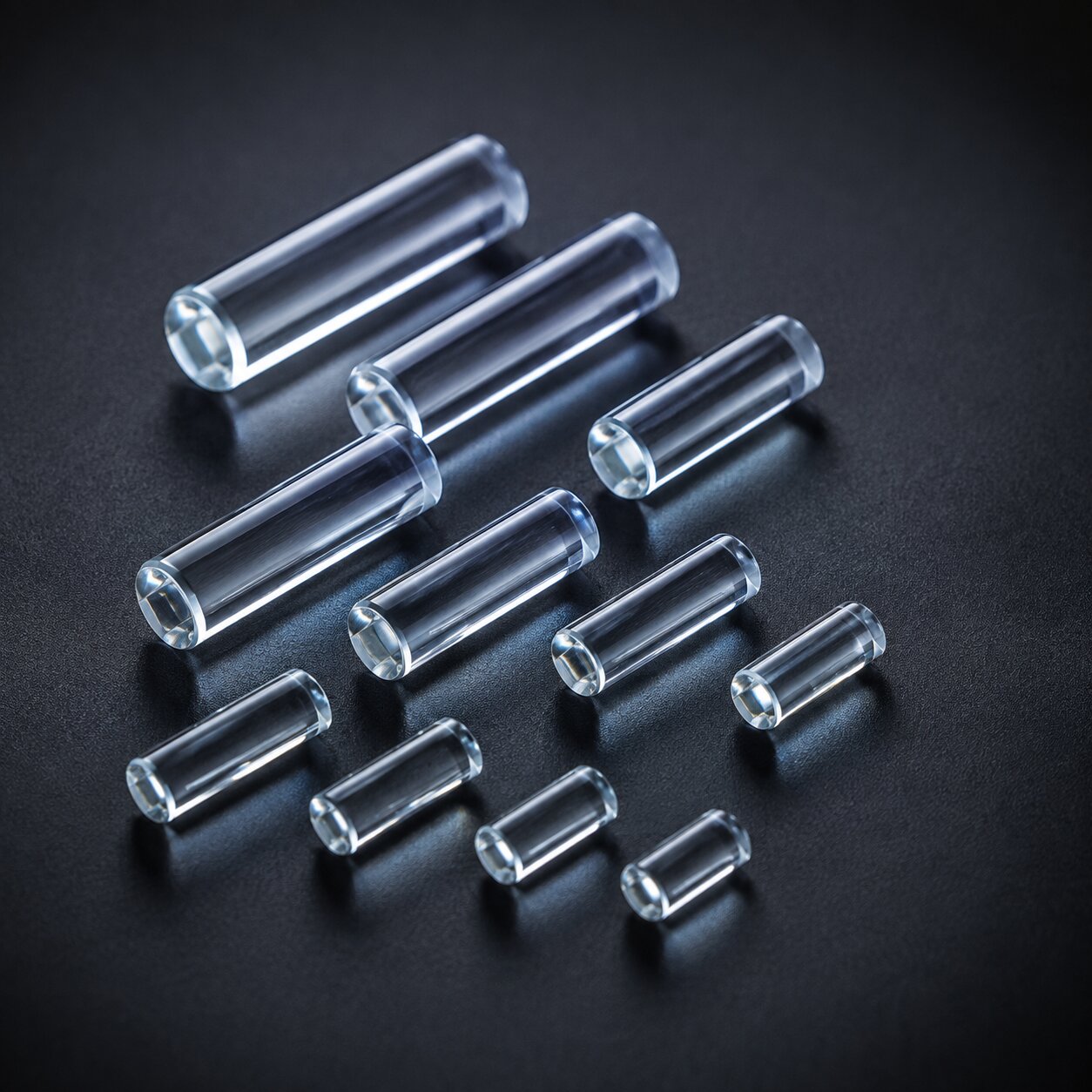

Цилиндрические микролинзы
Цилиндрические микролинзы из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это прецизионные оптические элементы малого диаметра с цилиндрической рабочей поверхностью: миниатюрные стеклянные «стержни-линзы», фокусирующие или коллимирующие свет в одной плоскости. У нас можно купить цилиндрические микролинзы из стёкол марок С52-1, С52-2, С78-5 и С93-1 — диаметр, длина и параметры профиля изготавливаются по ТЗ заказчика. Доставка по всей России.
Поставки цилиндрических микролинз от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» изготавливает цилиндрические микролинзы из электровакуумных и оптических стёкол. Цена зависит от марки стекла, диаметра, длины, требований к точности профиля и количества. Для расчёта направьте параметры линзы — подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| ML-001 | Микролинза цилиндрическая из стекла С52-1 | По запросу |
| ML-002 | Микролинза цилиндрическая из стекла С52-2 | По запросу |
| ML-003 | Микролинза цилиндрическая из стекла С78-5 | По запросу |
| ML-004 | Микролинза цилиндрическая из стекла С93-1 | По запросу |
| ML-005 | Микролинза для коллимации лазерного диода | По запросу |
| ML-006 | Микролинза цилиндрическая по чертежу/ТЗ заказчика | По запросу |
Технические характеристики
Цилиндрические микролинзы изготавливаются прецизионной вытяжкой стекла: технология позволяет получать линзы диаметром в сотни микрометров со стабильным профилем по всей длине. В мировой практике микролинзы для коллимации лазерных линеек имеют характерные диаметры порядка 300 мкм и числовую апертуру до ~0,8 — параметры вашей линзы (диаметр, длина, профиль, точность) согласуются по ТЗ.
| Материал | Электровакуумные стёкла С52-1, С52-2, С78-5, С93-1; оптические стёкла |
| Тип | Цилиндрические микролинзы (стержневые/волоконные) |
| Диаметр | По ТЗ, включая доли миллиметра |
| Длина | По ТЗ; резка в размер под ширину излучателя |
| Объём поставки | От опытных образцов до серийных партий |

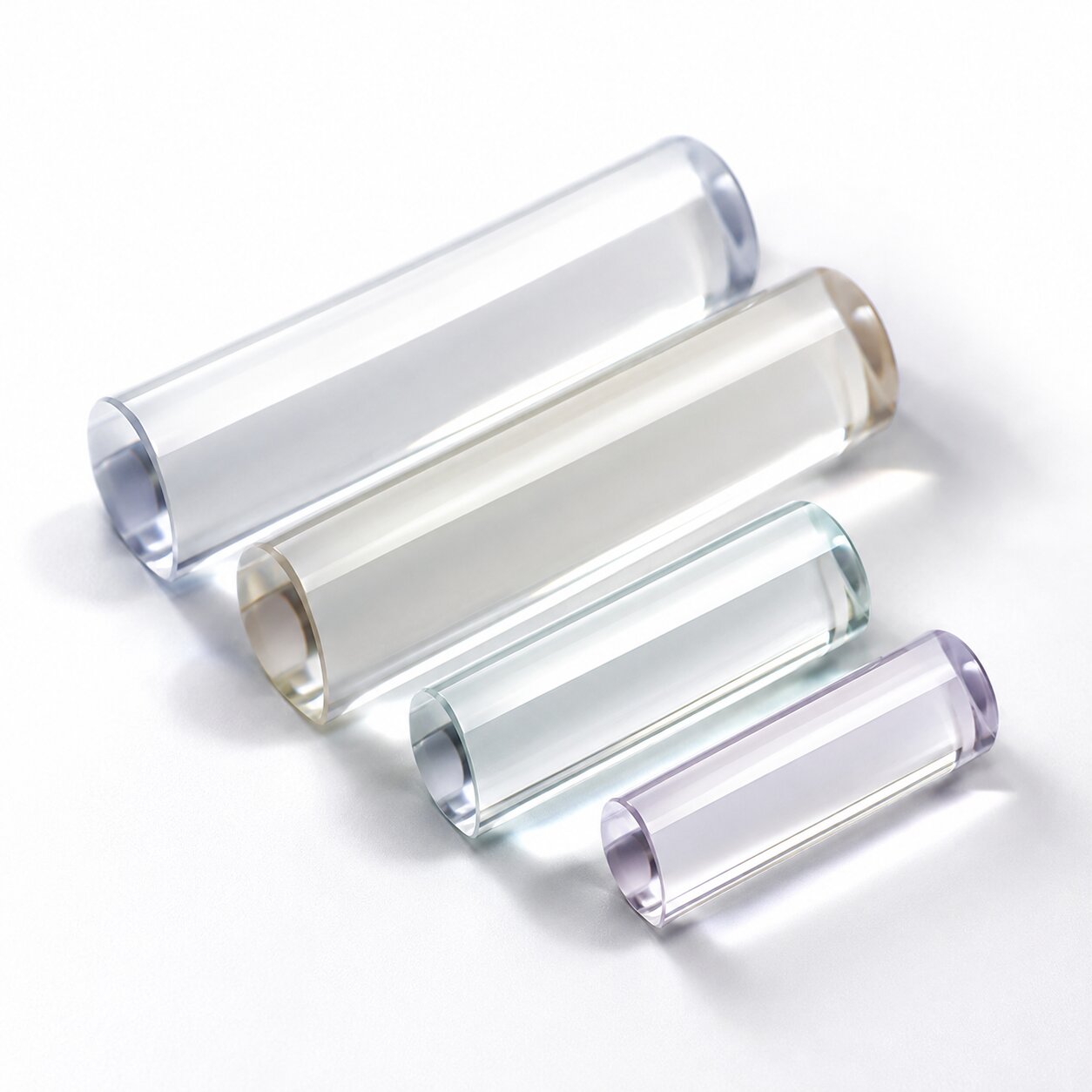

Марки электровакуумного стекла
| С52-1, С52-2 | Молибденовая группа (ТКЛР ≈52×10⁻⁷ 1/°C); совместимы со сборками на коваре и молибдене |
| С78-5 | Боросиликатное стекло (ТКЛР ≈78×10⁻⁷ 1/°C) |
| С93-1 | Свинцовая группа (ТКЛР ≈93×10⁻⁷ 1/°C); повышенный показатель преломления свинцовых стёкол |
Сферы применения цилиндрических микролинз

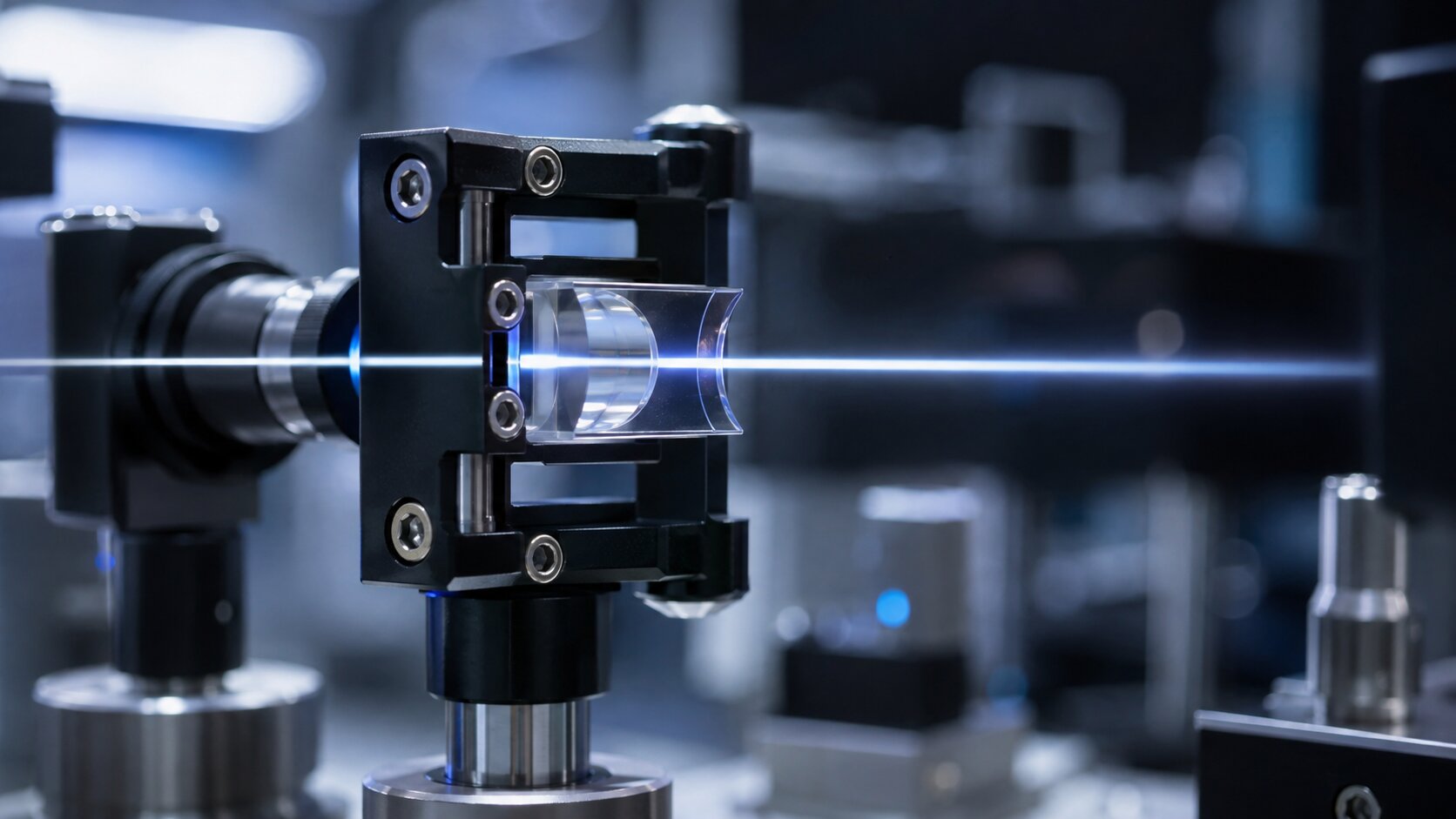

Главное применение — коллимация излучения лазерных диодов. Пучок лазерного диода несимметричен: по быстрой оси он расходится под углом 25–80°, по медленной — лишь 5–15°. Цилиндрическая микролинза, установленная вплотную к излучателю, «сжимает» расходимость быстрой оси (fast-axis collimation) и выравнивает пучок — это стандартное решение в модулях мощных лазерных диодов и диодных линеек. Малый диаметр позволяет монтировать линзу в миллиметре от кристалла, получая компактную и жёсткую сборку.
Кроме коллимации, цилиндрические микролинзы применяются для коррекции астигматизма лазерных пучков, формирования световых линий (лазерные нивелиры, сканирующие системы, машинное зрение) и ввода излучения в волокно. Микролинзы из электровакуумных стёкол дополнительно совместимы по ТКЛР с металлостеклянными сборками — линзу можно интегрировать в герметичные корпуса приборов; смежные позиции каталога — капилляры, профильные трубки и спаи металл–стекло.
Как купить цилиндрические микролинзы от ООО «ГК «Кварц-Пром»
Чтобы купить микролинзы у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:
- диаметр линзы и допуск;
- длину (например, под ширину лазерной линейки);
- марку стекла или требования к показателю преломления;
- требования к качеству поверхности;
- количество и требования к документам.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ — от опытных образцов до серий. Это востребовано разработчиками лазерных модулей, оптических систем и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Микролинзы — миниатюрные прецизионные оптические элементы, поэтому они упаковываются в индивидуальные пеналы или кассеты с мягкими ложементами, исключающими контакт рабочих поверхностей. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить микролинзы следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Рабочие поверхности не касаются пальцами; монтаж ведут пинцетами и вакуумными захватами.
Требования к безопасности при использовании микролинз
При монтаже микролинзу фиксируют клеевыми или паяными соединениями с минимальными напряжениями: перекос линзы диаметром в сотни микрометров на единицы микрометров уже меняет геометрию пучка. Юстировку выполняют на специализированных стендах.
При работе с мощными лазерными диодами учитывают тепловые нагрузки: линза находится вплотную к излучателю, и загрязнение её поверхности ведёт к локальному нагреву и деградации. Работы с лазерным излучением ведут с соблюдением требований лазерной безопасности.
Вопрос-Ответ
Что делает цилиндрическая микролинза в лазерном модуле?
Коллимирует быструю ось пучка лазерного диода: расходимость 25–80° по быстрой оси сжимается до малых углов, и пучок становится пригодным для дальнейшей оптики. Это стандартный элемент модулей мощных диодов и линеек.
Какие диаметры микролинз возможны?
По ТЗ — включая доли миллиметра; в мировой практике типовые линзы для коллимации имеют диаметры порядка сотен микрометров. Длина нарезается под ширину излучателя.
Из каких стёкол изготавливаются микролинзы?
Из электровакуумных стёкол С52-1, С52-2, С78-5, С93-1 и оптических стёкол. Свинцовые марки дают повышенный показатель преломления; марка также подбирается по совместимости со сборкой прибора.
Можно ли заказать опытную партию?
Да, изготавливаем от опытных образцов до серий — направьте параметры и количество.
Чем микролинза из электровакуумного стекла удобна в приборе?
Согласованностью ТКЛР со стёклами и металлами своей группы: линзу можно интегрировать в герметичные металлостеклянные корпуса без риска растрескивания при термоциклировании.
Делаете ли вы другие микроизделия из стекла?
Да — капилляры, плоские капилляры, микрокапиллярные пластины и другие изделия из электровакуумного стекла; им посвящены отдельные страницы каталога.
