Пустые атомные ячейки (корпуса)

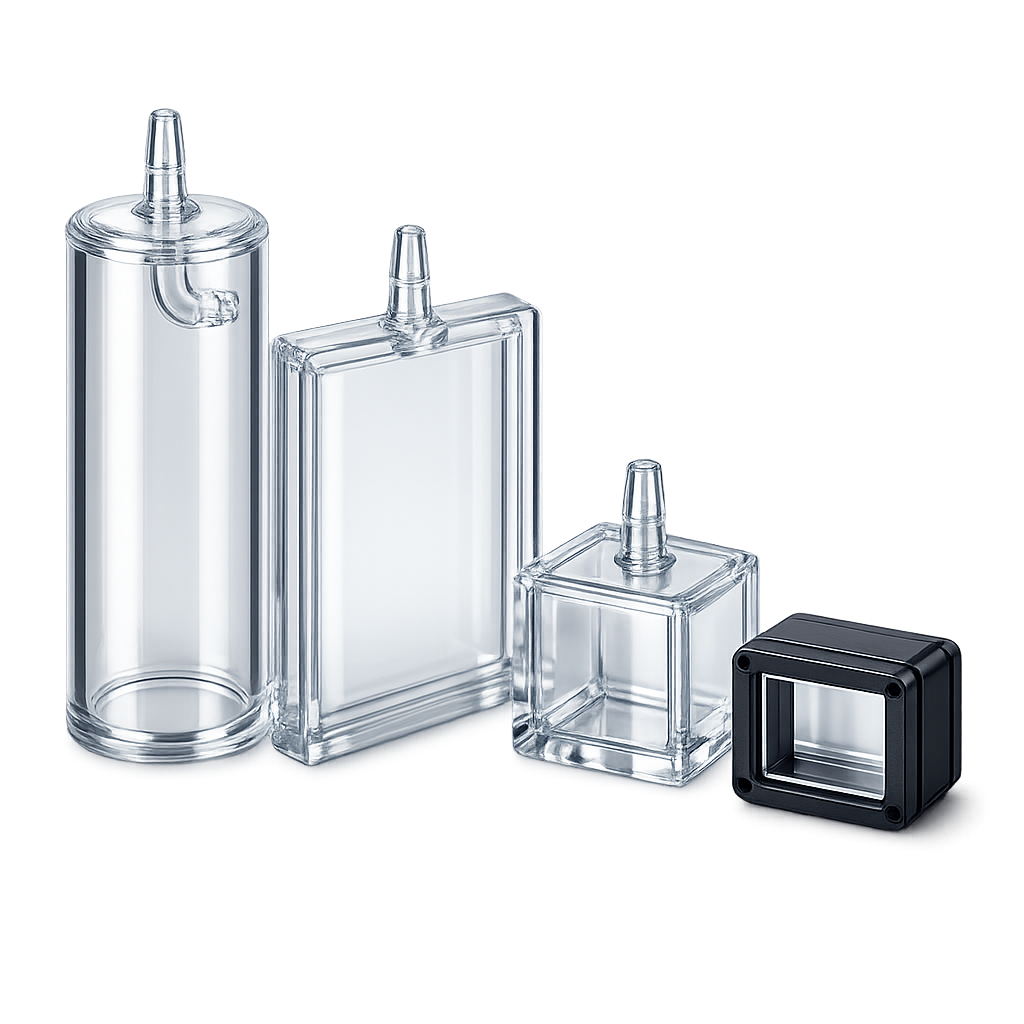

Пустые атомные газовые ячейки (корпуса vapor cells) от ООО «ГК «Кварц-Пром» — это герметичные стеклянные элементы, предназначенные для дальнейшей подготовки под проект: вакуумирования, заполнения газом или веществом и использования в составе научного прибора или экспериментальной установки. У нас можно купить пустые корпуса атомных ячеек из кварцевого или боросиликатного стекла — стандартных и нестандартных форм, с изготовлением по чертежу. Такой вариант удобен, если заполнение выполняется на стороне клиента — в лаборатории или на производстве, — или если проект требует собственных режимов наполнения и контроля параметров. Доставка по всей России.

Поставки пустых атомных ячеек от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» поставляет пустые корпуса атомных ячеек под требования заказчика. Цена зависит от материала (кварц или боросиликат), геометрии, допусков, наличия специальных элементов конструкции (окна, отводы) и количества. Для расчёта стоимости достаточно предоставить чертёж, параметры геометрии и требования по условиям эксплуатации.

Технические характеристики

Пустые корпуса атомных ячеек изготавливаются из кварцевого или боросиликатного стекла — материал выбирается по требованиям проекта, в первую очередь по рабочей температуре и спектральному диапазону. По чертежу заказчика согласуются геометрия, допуски и специальные элементы конструкции: оптические окна, отводы и откачные трубки (штенгели) для подключения корпуса к вакуумному посту.

Физические свойства кварцевого стекла для корпусов

Преимущества поставки пустых корпусов

Пустой корпус — универсальное решение: одну и ту же конструкцию можно использовать в разных проектах, меняя наполнение под задачу. Для лабораторий и разработчиков это удобный формат — механику и оптику прибора можно стандартизировать, не привязываясь к наполнению на первом этапе. Заполнение при этом выполняется на вакуумном оборудовании заказчика по его собственным режимам, с полным контролем параметров.

Каждый корпус изготавливается по чертежу с согласованием размеров и конфигурации. При необходимости в конструкцию включаются оптические окна и отводы — в том числе откачная трубка (штенгель), через которую корпус подключается к вакуумной системе, а после заполнения герметизируется отпайкой.

Как используются пустые корпуса ячеек

Типовой цикл подготовки ячейки на стороне заказчика выглядит так: корпус через штенгель подключается к вакуумному посту, откачивается и обезгаживается прогревом — при нагреве стекло отдаёт сорбированные поверхностью газы, прежде всего пары воды. Откачка ведётся до высокого вакуума (в практике изготовления атомных ячеек — до уровня 10⁻⁷…10⁻⁸ Торр), после чего в корпус вводится рабочее вещество (например, щелочной металл) и при необходимости буферный газ. Завершает цикл отпайка штенгеля — разогрев откачной трубки с образованием герметичной перемычки; сама операция отпайки штенгеля стандартизована терминологией ГОСТ Р 71082-2023 «Стекло электровакуумное».

Готовые корпуса используются в тех же приложениях, что и заполненные атомные ячейки: спектроскопия, квантовые сенсоры, стандарты частоты, лабораторные стенды. Если вам нужны ячейки с готовым наполнением, обратите внимание на страницы каталога: атомные ячейки с рубидием (Rb), ячейки с цезием (Cs) и ячейки Rb/Cs с буферным газом.

Как купить пустые атомные ячейки от ООО «ГК «Кварц-Пром»

Чтобы купить пустые корпуса атомных ячеек у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Подготовим предложение по стоимости и срокам и согласуем спецификацию.

Что нужно для расчёта:

• чертёж или размеры, включая допуски при необходимости;
• материал: кварц или боросиликат;
• специальные элементы конструкции — окна, отводы, штенгель (если нужны);
• условия эксплуатации: температура, вакуум или атмосфера;
• количество (шт.) и срок поставки;
• требования по документам, маркировке, упаковке.

Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — включая микро-форматы и нестандартные формы под интеграцию в прибор. Это востребовано лабораториями и разработчиками, которые выполняют наполнение ячеек самостоятельно. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Пустые корпуса ячеек — хрупкие стеклянные изделия с оптическими поверхностями, поэтому каждый корпус упаковывается индивидуально в мягкую обёртку с фиксацией от смещения и вибрации. Особое внимание уделяется защите тонких элементов — отводов и штенгелей. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».

Хранить корпуса следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Внутренние полости и оптические поверхности предохраняют от загрязнений: чистота корпуса напрямую влияет на качество последующего обезгаживания и срок службы заполненной ячейки.

Требования к безопасности при использовании пустых корпусов

При монтаже корпуса на вакуумный пост и в оснастку используют мягкие крепления, исключающие точечные нагрузки и изгибающие усилия на штенгель: локальные напряжения приводят к микротрещинам и потере герметичности. Перед вакуумированием корпус осматривается на отсутствие сколов и трещин — дефектное изделие может разрушиться под действием перепада давления.

Прогрев при обезгаживании и отпайку штенгеля ведут с учётом свойств материала: у кварцевого стекла стойкость к термоудару очень высокая, боросиликатное стекло требует более плавных режимов нагрева и охлаждения. Работы по отпайке выполняются персоналом с навыками стеклодувных операций — при разогреве размягчённое стекло деформируется внешним давлением, и от корректного выполнения операции зависит герметичность готовой ячейки.

Вопрос-Ответ

Зачем покупать пустой корпус вместо готовой заполненной ячейки?

Пустой корпус нужен, когда заполнение выполняется на стороне заказчика — в лаборатории или на производстве — по собственным режимам и с собственным контролем параметров. Это также позволяет стандартизировать механику и оптику прибора, не привязываясь к наполнению на первом этапе.

Какой материал выбрать — кварц или боросиликат?

Зависит от требований проекта: кварцевое стекло выдерживает более высокие рабочие температуры (длительно до +1100 °C) и обеспечивает высокое светопропускание, включая УФ-диапазон; боросиликат применяется в стандартных температурных режимах. Если сомневаетесь — укажите условия эксплуатации в заявке, поможем подобрать.

Какие элементы конструкции можно заказать?

Оптические окна, отводы и откачные трубки (штенгели) для подключения к вакуумной системе. Конфигурация согласуется по чертежу вместе с размерами и допусками.

Как происходит заполнение корпуса на стороне заказчика?

Типовой цикл: подключение через штенгель к вакуумному посту, откачка с прогревом для обезгаживания, ввод рабочего вещества и при необходимости буферного газа, затем герметизация отпайкой штенгеля.

Поставляете ли вы корпуса микро-формата?

Да, доступны компактные микро-форматы для малогабаритных приборов, а также нестандартные формы под интеграцию.

Можно ли у вас заказать сразу заполненные ячейки?

Да, мы поставляем и готовые атомные ячейки: с рубидием (Rb Natural / Rb-85 / Rb-87), с цезием (Cs) и исполнения с буферным газом — этим категориям посвящены отдельные страницы каталога.
