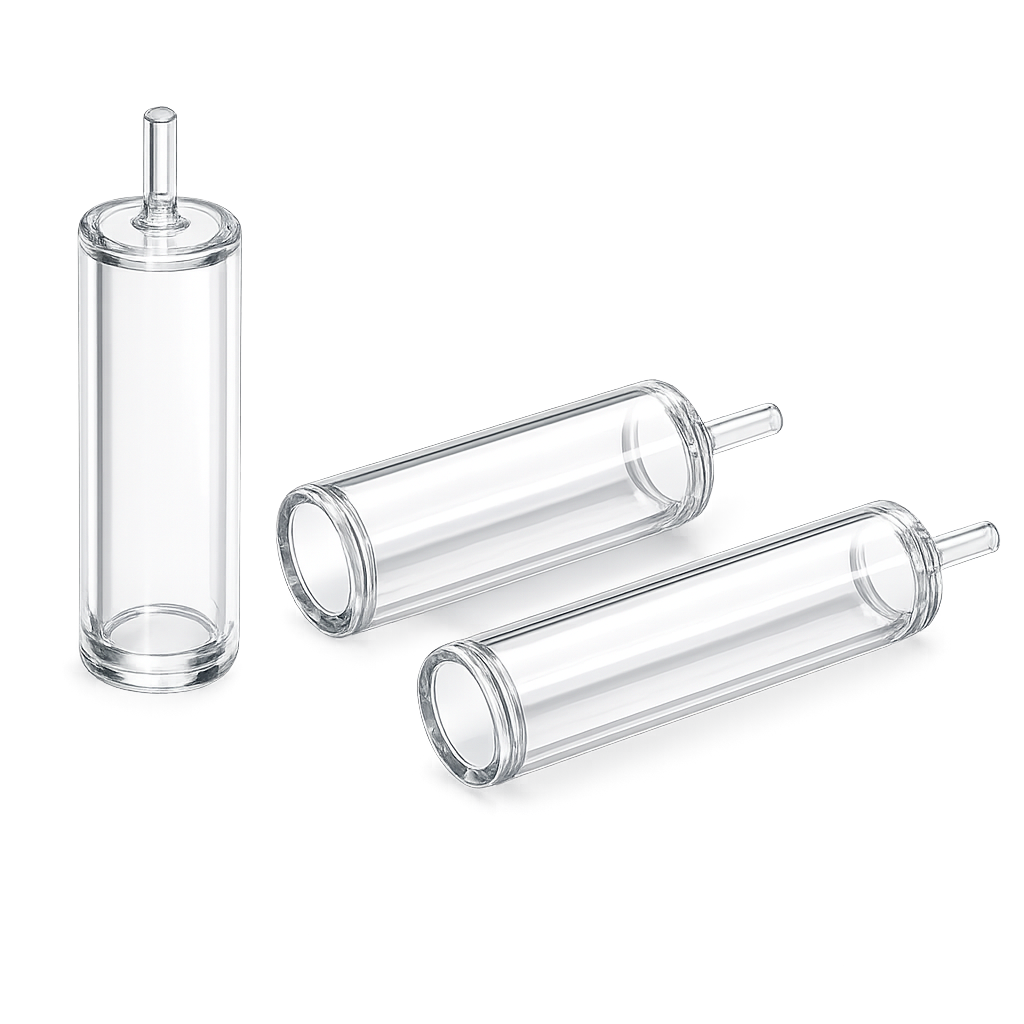

Цилиндрические атомные газовые ячейки
Цилиндрические атомные газовые ячейки (cylindrical vapor cells) от ООО «ГК «Кварц-Пром» — один из наиболее распространённых форм-факторов в лабораторной практике и приборостроении. Цилиндрическая форма удобна для встраивания в оптические схемы, обеспечивает геометрическую повторяемость и используется в установках, где важна стабильная оптическая ось и простая интеграция в держатели и крепления. У нас можно купить цилиндрические кварцевые ячейки с наполнением рубидием (Rb) или цезием (Cs), а также пустые корпуса под вакуумирование и заполнение заказчиком. Размеры и параметры — по техническому заданию. Доставка по всей России.
Поставки цилиндрических атомных ячеек от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» поставляет цилиндрические vapor cells в различных вариантах исполнения. Цена зависит от диаметра и длины, типа наполнения (пустая / Rb / Cs), газовой среды и количества. Для подбора исполнения достаточно направить размеры, требования по наполнению и количество — подготовим коммерческое предложение и согласуем спецификацию.
| Артикул | Наименование | Цена |
|---|---|---|
| CY-001 | Цилиндрическая ячейка Φ15×30 мм | По запросу |
| CY-002 | Цилиндрическая ячейка Φ20×50 мм | По запросу |
| CY-003 | Цилиндрическая ячейка Φ25×100 мм | По запросу |
| CY-004 | Пустой цилиндрический корпус под наполнение | По запросу |
| CY-005 | Цилиндрическая ячейка с наполнением Rb | По запросу |
| CY-006 | Цилиндрическая ячейка с наполнением Cs | По запросу |
| CY-007 | Цилиндрическая ячейка с дополнительными газами | По запросу |
| CY-008 | Цилиндрическая ячейка по чертежу/ТЗ заказчика | По запросу |
Технические характеристики
Цилиндрические ячейки изготавливаются в герметичном исполнении с корпусом из кварцевого стекла. Конструктив и типоразмеры подбираются под задачу и условия эксплуатации: диаметр и длина определяют длину оптического пути и объём атомной среды, а конфигурация торцевых окон согласуется по ТЗ.
| Материал корпуса | Кварцевое стекло |
| Форма | Цилиндр со стабильной оптической осью |

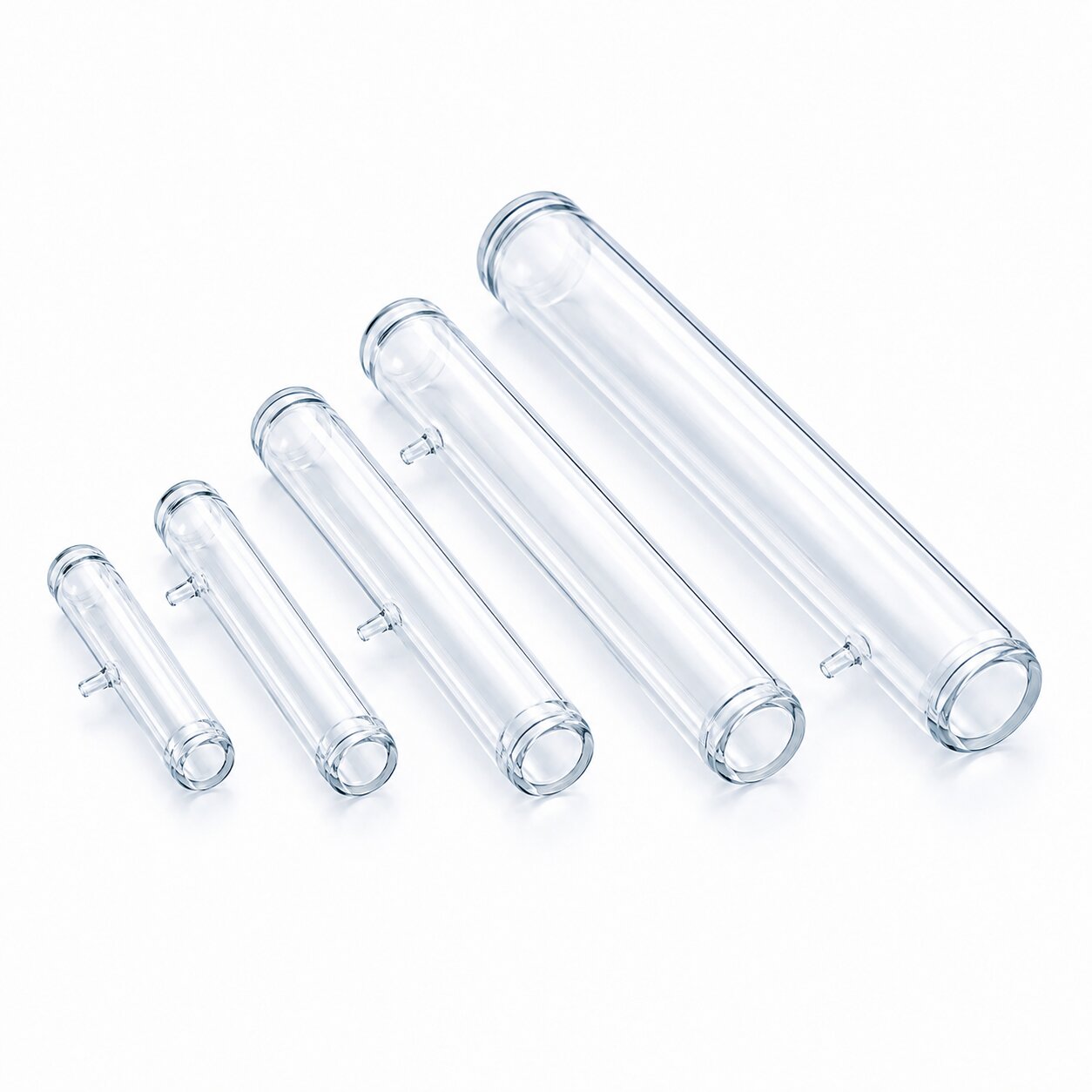

| Типовые размеры | Φ15×30, Φ20×50, Φ25×100 мм и другие по ТЗ |
| Варианты поставки | Пустые корпуса; наполнение Rb или Cs; исполнения с дополнительными газами — по запросу |
| Торцевые окна | Конфигурация согласуется по ТЗ |
| Изготовление | По ТЗ и чертежам заказчика, с согласованием спецификации |
Физические свойства кварцевого стекла для ячеек
| Плотность | 2,20 г/см³ |
| Коэффициент линейного расширения | ≈ 0,55×10⁻⁶ 1/°C |
| Стойкость к термоудару | Очень высокая (до ΔT 1000 °C) |
| Светопропускание (УФ-видимый-ИК) | До 93–94% |
| Электроизоляционные свойства | Высокие (до +1000 °C) |
Конструкция цилиндрической атомной ячейки

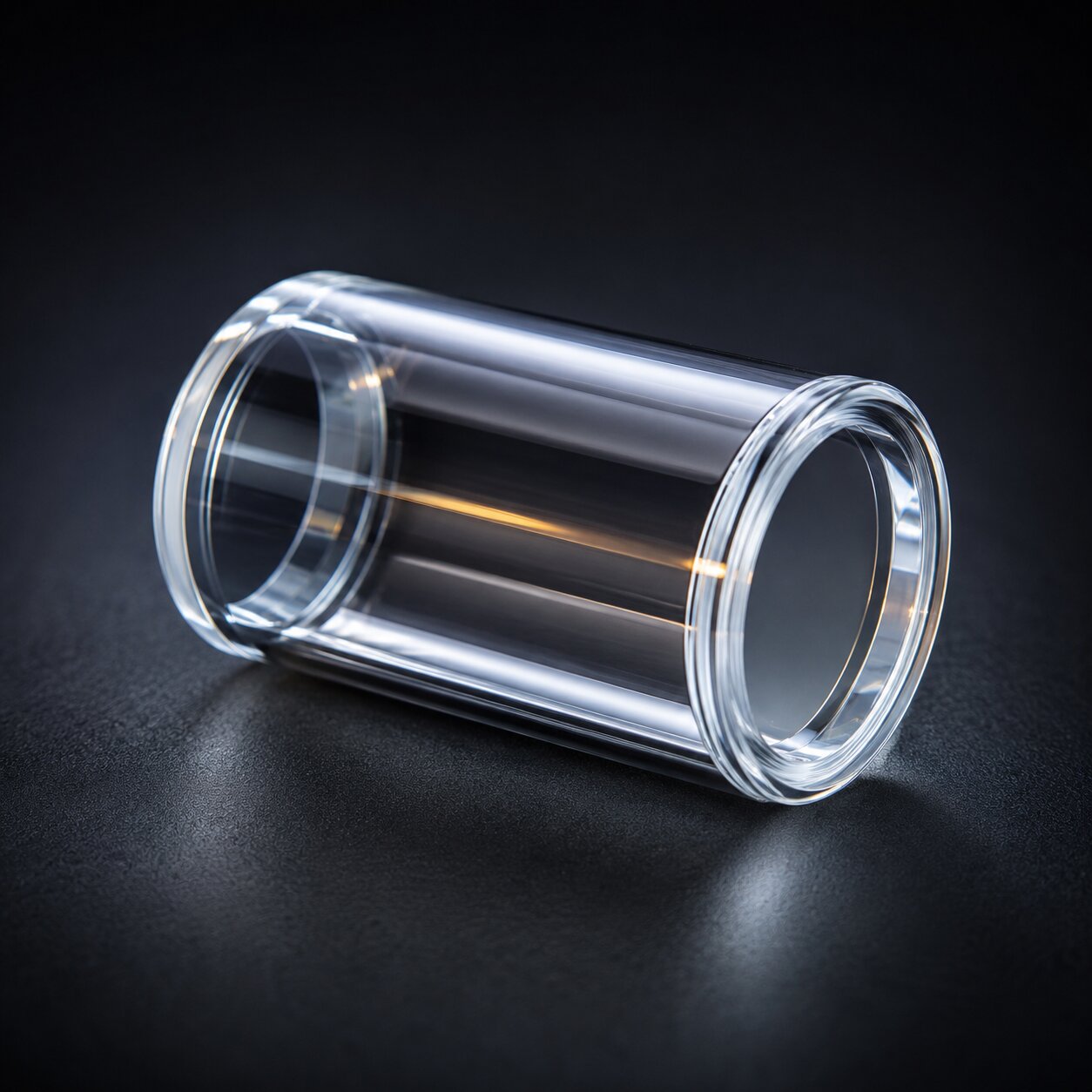

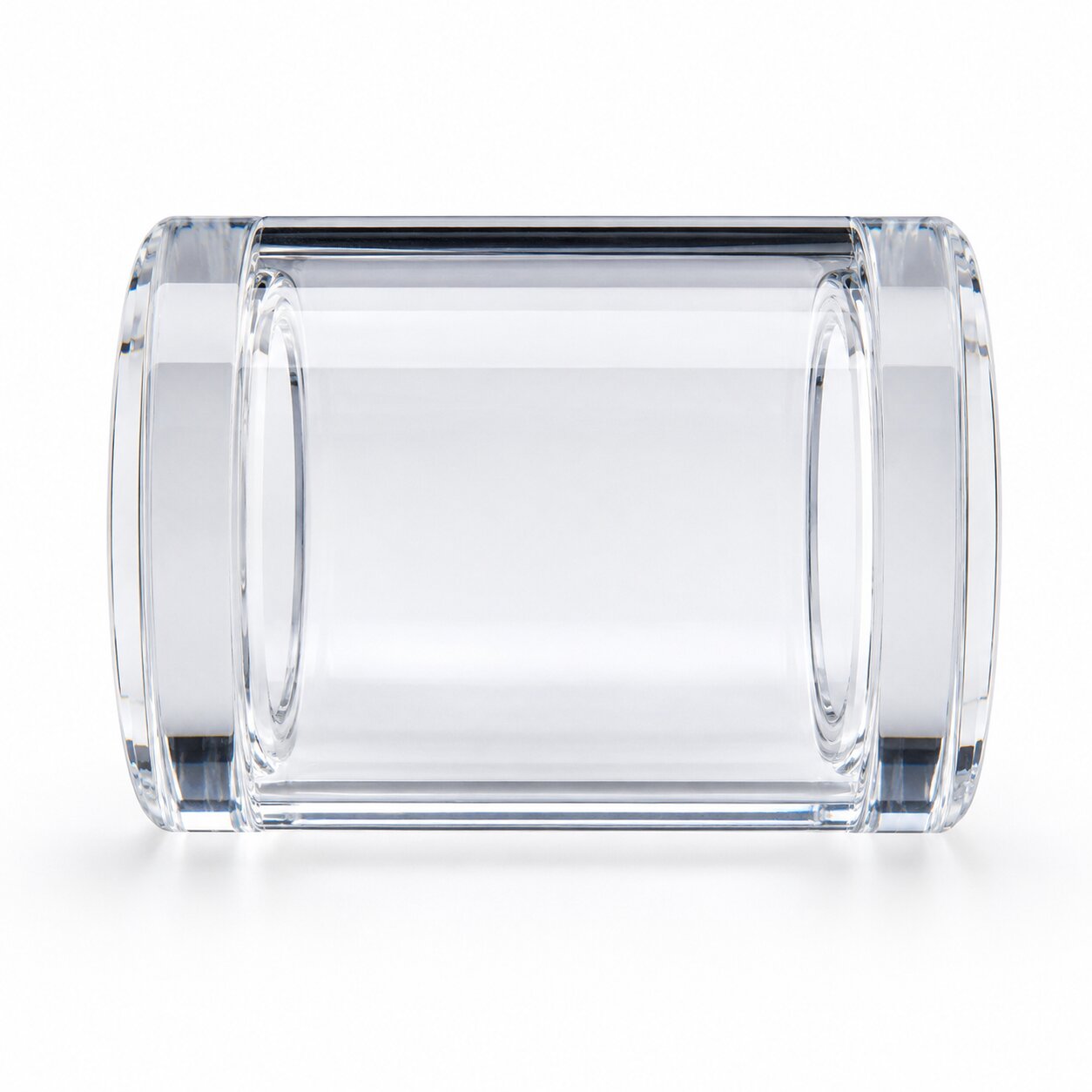

Классическая цилиндрическая ячейка представляет собой кварцевый баллон с двумя торцевыми оптическими окнами; место отпая (герметизации после заполнения) обычно выносится на цилиндрическую часть, чтобы не затрагивать рабочие оптические поверхности. Именно цилиндр стал отраслевым стандартом эталонных спектроскопических ячеек: типичный мировой формат reference cell — кварцевый цилиндр Ø19×75 мм с парами рубидия или цезия чистотой выше 98%.
В прецизионных оптических схемах паразитные переотражения между параллельными поверхностями окон создают эталонные (интерференционные) эффекты, искажающие сигнал. Для их подавления в отраслевой практике применяются наклонные и клиновидные окна, а также просветляющие (AR) покрытия на рабочую длину волны. Если ваша схема чувствительна к переотражениям — укажите это в ТЗ, конфигурацию окон согласуем при проработке конструкции.
Где применяются цилиндрические атомные ячейки
Цилиндрические ячейки используются в оптических и спектроскопических лабораторных стендах, в системах, построенных на атомных переходах Rb/Cs (D-линии рубидия — 795/780 нм, цезия — ~895/852 нм), в экспериментальных установках и измерительных решениях. Как эталонные ячейки они служат реперами длины волны для калибровки приборов и стабилизации частоты лазеров: протяжённый цилиндр даёт длинный оптический путь и уверенный сигнал поглощения.
Форм-фактор особенно удобен там, где нужна повторяемая геометрия и механическая интеграция: цилиндр фиксируется в стандартных держателях, оправах и термостатах, сохраняя стабильную оптическую ось. Для проектов с собственным наполнением поставляются пустые цилиндрические корпуса — им посвящена отдельная страница каталога; исполнения с буферными газами описаны на странице ячеек Rb/Cs с буферным газом.
Как купить цилиндрические атомные ячейки от ООО «ГК «Кварц-Пром»
Чтобы купить цилиндрические атомные газовые ячейки у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Подготовим коммерческое предложение и согласуем спецификацию.
Что нужно для расчёта:
- диаметр и длина ячейки (или чертёж);
- нужна пустая ячейка или с наполнением Rb/Cs;
- требования к газовой среде (если есть);
- условия эксплуатации: температура, вакуум или атмосфера;
- количество (шт.);
- требования к документам и упаковке.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — включая нестандартные диаметры и длины. Это востребовано лабораториями, разработчиками спектроскопических систем и измерительных приборов. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Цилиндрические ячейки — хрупкие оптические изделия, поэтому каждая ячейка упаковывается индивидуально в мягкую обёртку с фиксацией от смещения и вибрации; торцевые окна защищаются особо. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов». По запросу поставка комплектуется паспортом и спецификацией.
Хранить ячейки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке, в горизонтальном положении на мягких опорах. Оптические окна предохраняют от загрязнений и царапин — от их состояния зависит качество прохождения излучения по оптической оси ячейки.
Требования к безопасности при использовании цилиндрических ячеек
При установке ячейки в держатели и оправы используют мягкие крепления с равномерным усилием зажима по цилиндрической поверхности: точечные нагрузки и перетяжка хомутов создают локальные напряжения, ведущие к микротрещинам и разгерметизации. Крепление за торцевые окна недопустимо. Перед каждым использованием изделие осматривается на отсутствие сколов, трещин и помутнений.
Для заполненных ячеек действуют правила обращения с щелочными металлами: рубидий и цезий активно реагируют с водой и кислородом воздуха, поэтому при случайном разрушении ячейки следует избегать контакта содержимого с кожей и влагой и утилизировать осколки согласно установленным правилам. Условия эксплуатации — температура, вакуум или атмосфера — согласуются на этапе запроса и должны соблюдаться при работе.
Вопрос-Ответ
Какие типовые размеры цилиндрических ячеек доступны?
Часто применяемые варианты — Φ15×30, Φ20×50 и Φ25×100 мм. Другие диаметры и длины изготавливаются по техническому заданию; мировым стандартом эталонных ячеек считается формат Ø19×75 мм — такой типоразмер также можем изготовить по ТЗ.
Чем удобен цилиндрический форм-фактор?
Стабильной оптической осью, повторяемой геометрией и простой механической интеграцией: цилиндр фиксируется в стандартных держателях, оправах и термостатах, а протяжённая форма даёт длинный оптический путь и уверенный сигнал поглощения.
Можно ли заказать пустой цилиндрический корпус?
Да, поставляются пустые корпуса под вакуумирование и заполнение на стороне заказчика — им посвящена отдельная страница каталога.
Зачем нужны клиновидные окна или AR-покрытия?
Параллельные поверхности окон создают паразитные переотражения и интерференционные (эталонные) эффекты, искажающие спектральный сигнал. Наклонные или клиновидные окна и просветляющие покрытия подавляют эти эффекты — если ваша схема к ним чувствительна, укажите это в ТЗ.
С каким наполнением поставляются цилиндрические ячейки?
С парами рубидия (Rb) или цезия (Cs); исполнения с дополнительными газами — по запросу. Также доступны пустые корпуса.
Как заказать ячейку нестандартного размера?
Направьте диаметр и длину (или чертёж), требования по наполнению и количество — подготовим коммерческое предложение и согласуем спецификацию.
