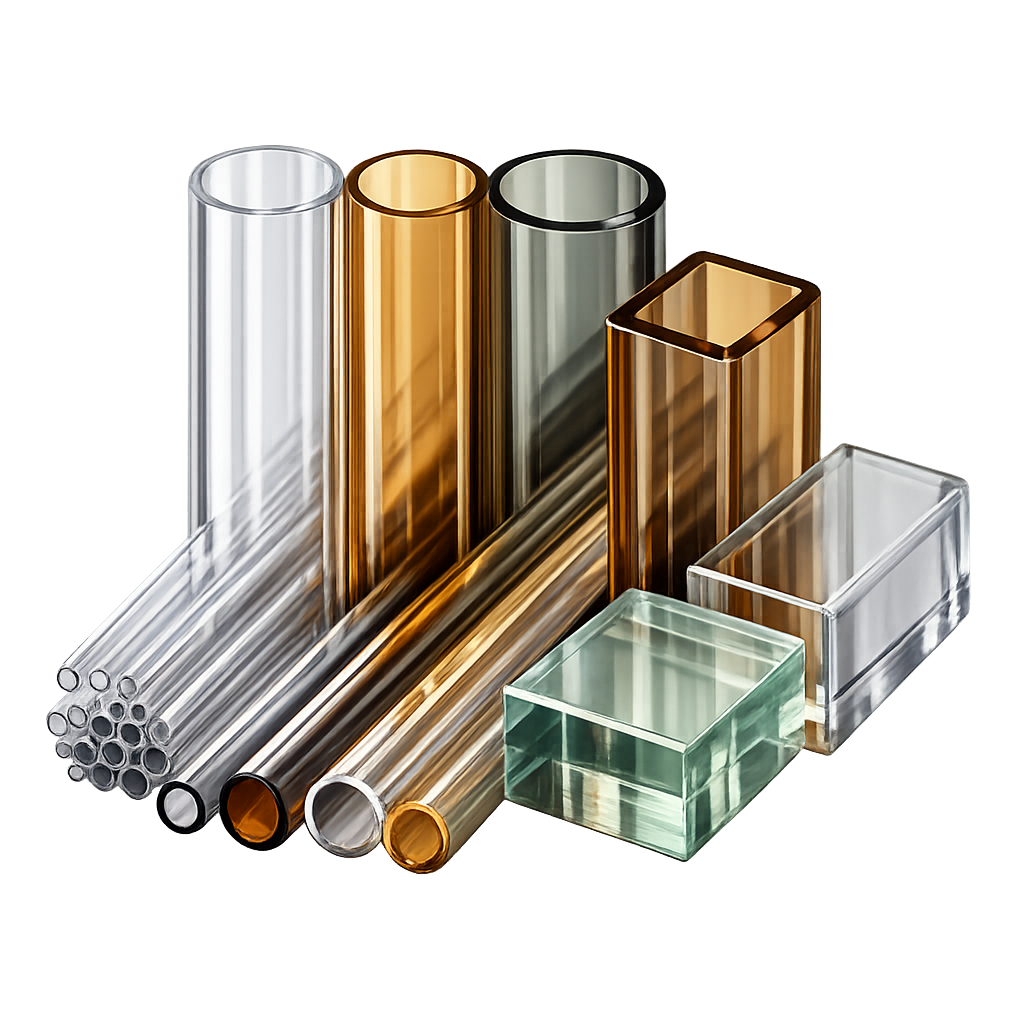

Изделия из электровакуумного стекла
Изделия из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это широкая номенклатура стеклянных компонентов для приборостроения и научных задач: стеклянные спирали, капиллярные пластины, оптические ячейки, микропробирки и стекло-металлические матрицы. Все изделия выполняются из электровакуумных стёкол марок С52-1, С52-2, С78-5 и С93-1 — материалов, согласованных по ТКЛР с металлами и стёклами своих групп, что позволяет использовать их в вакуумплотных конструкциях и спаях. Изготовление — по ТЗ и чертежам заказчика. Доставка по всей России.
Поставки изделий из электровакуумного стекла от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» изготавливает изделия из электровакуумного стекла по чертежам заказчика. Цена зависит от типа изделия, марки стекла, размеров, сложности и количества. Для расчёта направьте чертёж или описание задачи — подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| EV-001 | Стеклянные спирали | По запросу |
| EV-002 | Капиллярные пластины | По запросу |
| EV-003 | Оптические ячейки | По запросу |
| EV-004 | Микропробирки | По запросу |
| EV-005 | Стекло-металлические матрицы | По запросу |
| EV-006 | Изделие из электровакуумного стекла по чертежу/ТЗ | По запросу |
Технические характеристики
Электровакуумное стекло — материал для вакуумплотных изделий: оно образует герметичные спаи с металлами и стёклами согласованных групп и выдерживает термические циклы электровакуумного производства. Марка стекла подбирается под конструкцию: С52-1/С52-2 — для сборок с молибденом и коваром, С78-5 — для спаев с медью, С93-1 — для свинцовой группы (платинит, медь). Терминология и классификация — по ГОСТ Р 71082-2023; трубки, капилляры и стержни выпускаются по отраслевой документации (ОСТ 11 ПО.735.002-73).
| Материал | Электровакуумные стёкла С52-1, С52-2, С78-5, С93-1 |
| Номенклатура | Спирали, капиллярные пластины, оптические ячейки, микропробирки, стекло-металлические матрицы |
| Размеры | По ТЗ и чертежам заказчика |
| Нормативная база | ГОСТ Р 71082-2023; ОСТ 11 ПО.735.002-73 |
| Объём поставки | От единичных изделий до серийных партий |
Марки электровакуумного стекла
| С52-1, С52-2 | Молибденовая группа (ТКЛР ≈52×10⁻⁷ 1/°C); согласованные спаи с молибденом и коваром 29НК |
| С78-5 | Боросиликатное стекло (ТКЛР ≈78×10⁻⁷ 1/°C); несогласованные спаи с медью по методу Хаускипера |
| С93-1 | Свинцовая группа (ТКЛР ≈93×10⁻⁷ 1/°C); спаи с платинитом и медью |

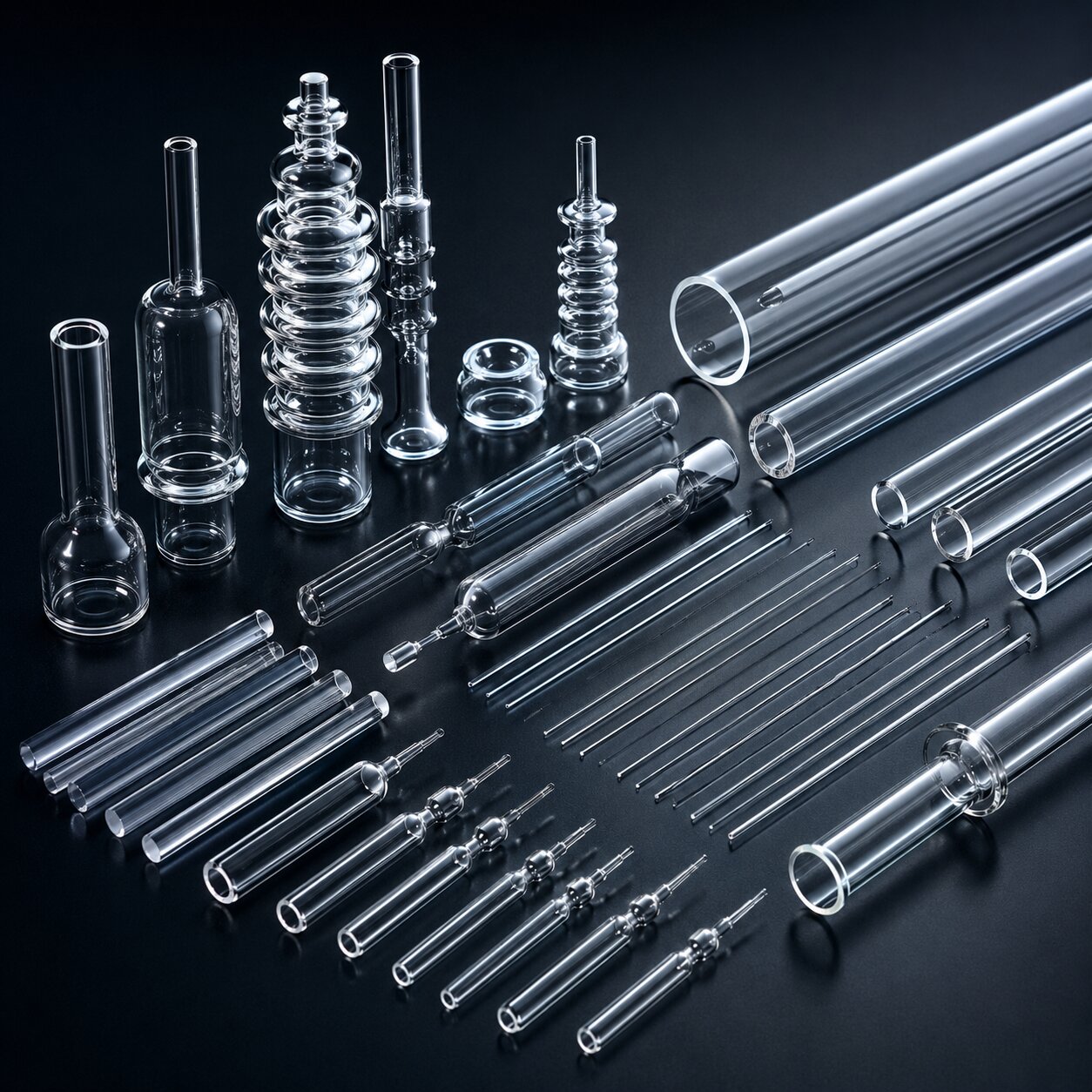

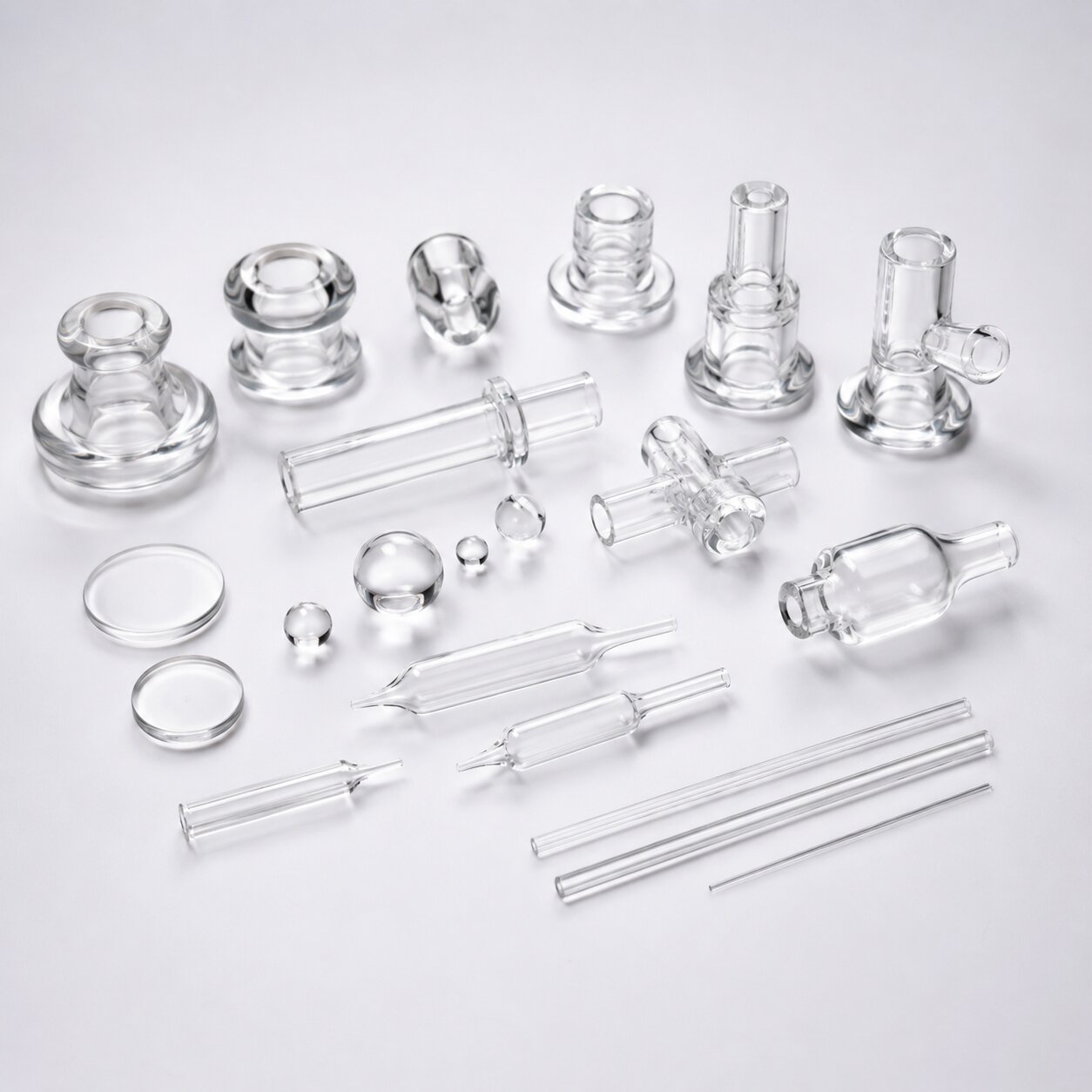

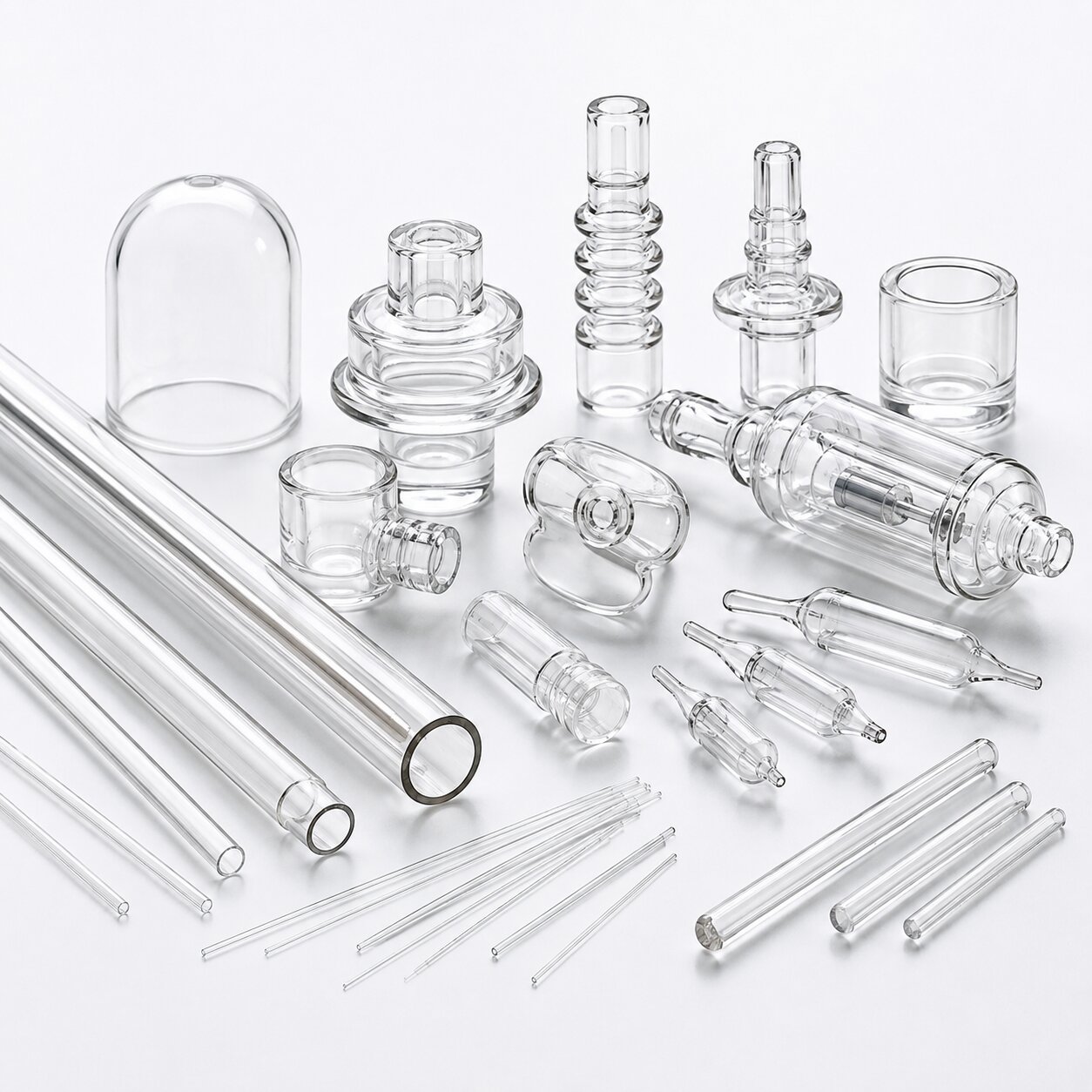

Что мы изготавливаем из электровакуумного стекла
Стеклянные спирали — спиральные элементы из трубки или штабика: теплообменные и разрядные контуры, элементы лабораторных приборов и оснастки. Капиллярные пластины — пластины с матрицей капиллярных каналов для дозирующих, фильтрующих и детекторных задач; микрокапиллярным пластинам посвящена отдельная страница каталога. Оптические ячейки — герметичные стеклянные ячейки для работы с жидкостями, газами и атомными средами; атомным газовым ячейкам (vapor cells) посвящён отдельный раздел.
Микропробирки — миниатюрные пробирки для малых объёмов проб в лабораторной и приборной практике. Стекло-металлические матрицы — сборки, в которых стекло и металлические элементы (вводы, контакты) объединены в единую вакуумплотную структуру на основе согласованных спаев; спаям металл–стекло посвящена отдельная страница. Полный перечень открыт: по чертежу изготавливаются и другие изделия — от капилляров и профильных трубок до микролинз.
Как купить изделия из электровакуумного стекла от ООО «ГК «Кварц-Пром»
Чтобы заказать изделия у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:
- тип изделия и чертёж (или эскиз с размерами);
- марку стекла — или условия применения и металлы спаев для подбора;
- условия эксплуатации (температура, вакуум/атмосфера, среда);
- количество (шт.) и желаемые сроки;
- требования к документам, маркировке, упаковке.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — от единичных изделий до серий. Это востребовано приборостроительными предприятиями, лабораториями и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Изделия из электровакуумного стекла упаковываются индивидуально с учётом геометрии: спирали и матрицы — в жёсткие коробки с ложементами, пластины и ячейки — с защитой рабочих поверхностей, изделия с металлическими элементами — с защитой вводов от изгиба. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить изделия следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Металлические элементы стекло-металлических сборок предохраняют от коррозии.
Требования к безопасности при использовании изделий
При монтаже исключают точечные нагрузки и изгибающие усилия — особенно на тонкостенные элементы, спиральные участки и зоны спаев со стеклом и металлом. Перед использованием изделия осматривают на отсутствие сколов и трещин.
Термические операции (впайка, отжиг, разогрев в составе прибора) ведут по режимам, соответствующим марке стекла, с плавным нагревом и охлаждением. Для стекло-металлических матриц соблюдают температурные пределы спаев — перегрев ведёт к потере вакуумной плотности.
Вопрос-Ответ
Какие изделия вы изготавливаете из электровакуумного стекла?
Стеклянные спирали, капиллярные пластины, оптические ячейки, микропробирки, стекло-металлические матрицы — а также капилляры, трубки, профильные трубки, микролинзы и другие изделия по чертежу заказчика.
Чем электровакуумное стекло отличается от обычного?
Оно предназначено для вакуумплотных конструкций: ТКЛР каждой марки согласован с металлами и стёклами своей группы, поэтому изделия выдерживают впайку, вакуум и термоциклирование без потери герметичности.
Как подобрать марку стекла?
По металлу спая и условиям эксплуатации: С52-1/С52-2 — под молибден и ковар, С78-5 — под медь, С93-1 — под платинит и медь. Если сомневаетесь — опишите конструкцию, подберём марку.
Что такое стекло-металлическая матрица?
Сборка, в которой стеклянное основание и металлические элементы (вводы, контакты) объединены согласованными спаями в единую вакуумплотную структуру — базовый узел герметичных корпусов и многовыводных конструкций.
Можно ли заказать единичное изделие?
Да, работаем от единичных изделий и опытных образцов до серийных партий.
Есть ли готовые типовые позиции?
Типовым изделиям посвящены отдельные страницы каталога: капилляры (круглые и плоские), профильные трубки, светофильтры, микролинзы, микрокапиллярные пластины, спаи металл–стекло.
