Оптика для волоконных лазеров

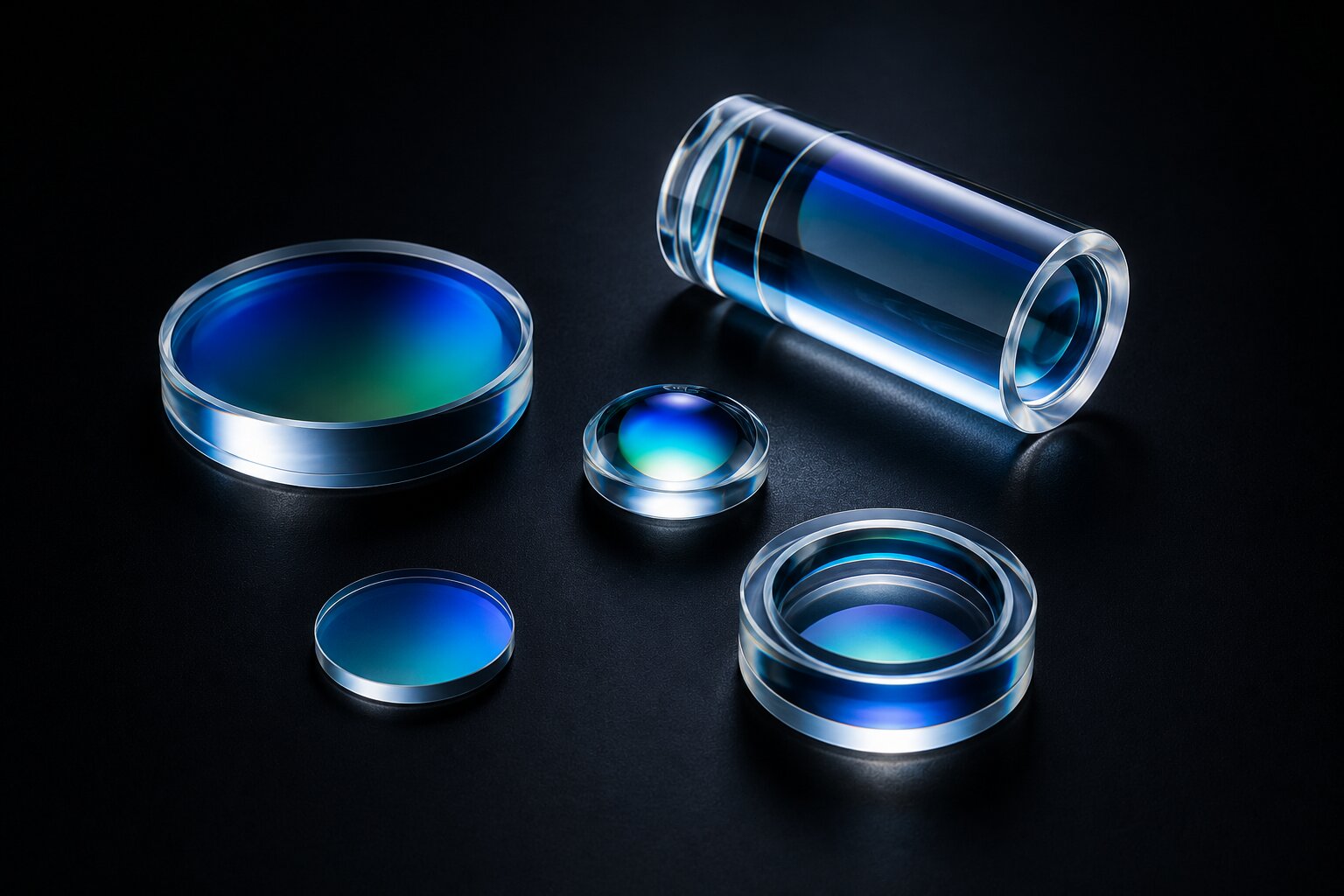

Оптика для волоконных лазеров — это набор оптических элементов, которые формируют, направляют и защищают излучение волоконного лазера на выходе из активного волокна и в зоне обработки материала. В нее входят коллиматоры, выходные оголовки, защитные окна и изоляторы, которые расширяют и коллимируют пучок, изолируют резонатор от обратного отражения и предохраняют тракт от загрязнения и повреждения. Элементы изготавливают из кварцевого стекла с просветляющими и защитными покрытиями, что обеспечивает высокую лучевую стойкость и низкие потери на рабочей длине волны. В ООО «ГК «Кварц-Пром» можно купить коллиматоры, выходные оголовки, защитные окна и изоляторы типовых исполнений, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: кварцевое стекло по ГОСТ 15130-86 и специальные покрытия.

Поставки оптика для волоконных лазеров от ООО «ГК «Кварц-Пром»

Компания работает с 2004 года по полному циклу на собственном оборудовании и изготавливает оптику для волоконных лазеров любого размера по вашим чертежам. Мы подбираем марку кварцевого стекла и тип покрытия под рабочую длину волны и мощность излучения, выдерживаем геометрию рабочих поверхностей, наносим просветляющие и защитные покрытия и контролируем лучевую стойкость. Конкретные размеры, допуски, чистоту поверхности и параметры покрытия определяют конструкцией лазерного модуля и техническим заданием.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Оптику для волоконных лазеров изготавливают из кварцевого стекла с высокой лучевой стойкостью и наносят на рабочие поверхности просветляющие и защитные покрытия под конкретную длину волны излучения. Кварцевое стекло сохраняет прозрачность в широком спектральном диапазоне, выдерживает значительную плотность мощности и стабильно работает под тепловой нагрузкой выходного тракта. Точные размеры, допуски, чистоту поверхности и параметры покрытия задают под конструкцию лазерного модуля и согласуют в техническом задании. Ниже приведены типичные характеристики применяемого материала и параметры изготовления.

Типичные характеристики материала

Параметры изготовления

Сферы применения

Оптику для волоконных лазеров применяют для формирования и защиты излучения в установках обработки материалов, где пучок выводят из активного волокна, коллимируют, фокусируют и направляют в зону реза или сварки. Коллиматоры и выходные оголовки задают расходимость и положение пучка, защитные окна предохраняют дорогостоящие элементы тракта от брызг, паров и загрязнений, а оптические изоляторы отсекают обратное отражение и защищают резонатор лазера. Высокая лучевая стойкость кварцевого стекла и просветляющие покрытия снижают потери и тепловую нагрузку на рабочей длине волны.

Изделия востребованы в лазерной резке, сварке, наплавке и маркировке металлов, в технологических комплексах машиностроения и металлообработки, в установках на базе волоконных лазеров. Их применяют на предприятиях приборостроения и микроэлектроники, в научных и исследовательских лабораториях, в системах с высокой средней и пиковой мощностью излучения. Выбор марки кварцевого стекла, типа покрытия и геометрии элемента определяется длиной волны, мощностью лазера и конструкцией оптического тракта, которые согласуются в техническом задании заказчика.

Особенности производства оптика для волоконных лазеров в ООО «ГК «Кварц-Пром»

Мы ведем полный цикл изготовления: от подбора марки кварцевого стекла и подготовки заготовки до прецизионной обработки рабочих поверхностей, нанесения просветляющих и защитных покрытий и контроля лучевой стойкости. Оптику для волоконных лазеров изготавливаем любого размера по вашим чертежам, коллиматоры, выходные оголовки, защитные окна и изоляторы, с параметрами покрытия, согласованными в техническом задании. Компания работает с 2004 года на собственном оборудовании, что позволяет выдерживать точную геометрию, плоскостность и чистоту рабочих поверхностей. Прецизионную обработку и контроль ведем на каждом этапе: проверяем размеры, форму, чистоту поверхности и параметры покрытия по согласованным требованиям.

Как купить оптика для волоконных лазеров от ООО «ГК «Кварц-Пром»

Чтобы купить оптика для волоконных лазеров в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По функции и конструкции оптика для волоконных лазеров соответствует или близка к каталожным элементам зарубежных производителей лазерной оптики. Подбор аналога ведется по типу изделия, рабочей длине волны, типу покрытия и геометрии под конкретный лазерный модуль.

Стандарты транспортировки и хранения

Оптика для волоконных лазеров относится к изделиям из оптического и кварцевого стекла и по правилам для оптических деталей по ГОСТ 13240 требует бережной перевозки. Каждое изделие укладывают в индивидуальную упаковку с защитой рабочих поверхностей от соприкосновения и царапин, фиксируют от смещения и предохраняют от ударов и вибрации. Хранение и транспортирование ведут в условиях группы 5 (ОЖ4) по ГОСТ 15150, а сами изделия в потребительской таре относят к условиям группы 1 (Л). Изделия упаковывают в ящики по ГОСТ 2991, на тару наносят маркировку по ГОСТ 14192 и манипуляционные знаки «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Перевозку выполняют крытым транспортом, исключая перемещение мест, хранят в закрытых сухих помещениях при стабильной температуре, отдельно от агрессивных сред и источников механических повреждений.

Требования к безопасности

В готовом виде кварцевое стекло химически инертно и не выделяет вредных веществ при нормальных условиях эксплуатации. Опасность возникает при механической обработке: стеклянная пыль и острые кромки требуют применения средств индивидуальной защиты, респиратора, защитных очков и перчаток, а рабочие места оснащают местной вытяжной вентиляцией. Отходы обработки собирают и направляют на утилизацию в установленном порядке. Для изделий с металлическими зеркалами в составе тракта дополнительно соблюдают осторожность при работе с охлаждающей жидкостью, контролируют герметичность контура и не допускают попадания жидкости на токоведущие части оборудования. При эксплуатации лазерных систем соблюдают требования лазерной безопасности и применяют защитные очки под рабочую длину волны.

Частые вопросы

Что входит в оптику для волоконных лазеров?

В нее входят коллиматоры, выходные оголовки, защитные окна и оптические изоляторы. Эти элементы формируют и направляют пучок, защищают тракт от загрязнения и отсекают обратное отражение, а конкретный набор подбирают под конструкцию лазерного модуля.

Из какого материала изготавливают эти изделия?

Основной материал — кварцевое стекло по ГОСТ 15130-86 с высокой лучевой стойкостью. На рабочие поверхности наносят просветляющие и защитные покрытия по ГОСТ Р ИСО 9211 под рабочую длину волны излучения.

Можно ли заказать изделие нестандартного размера?

Да, мы изготавливаем оптику для волоконных лазеров любого размера по вашим чертежам. Диаметр, размеры и допуски выполняем по согласованию, по чертежу заказчика.

Зачем нужно защитное окно в выходном оголовке?

Защитное окно предохраняет дорогостоящие элементы тракта от брызг, паров и загрязнений из зоны обработки. Это расходный элемент, который при износе заменяют, не трогая остальную оптику оголовка.

Для чего нужен оптический изолятор?

Оптический изолятор отсекает обратное отражение от обрабатываемой поверхности и защищает резонатор лазера от повреждения. Он повышает стабильность работы и ресурс лазерного модуля.

Подходит ли оптика под нашу длину волны и мощность?

Марку кварцевого стекла и тип просветляющего покрытия подбирают под рабочую длину волны и мощность излучения. Параметры лучевой стойкости согласуют в техническом задании под конкретный лазер.

Как рассчитать стоимость и сроки?

Пришлите чертеж или техническое задание на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы рассчитаем стоимость и сроки по вашим параметрам.
