Спаи металл-стекло

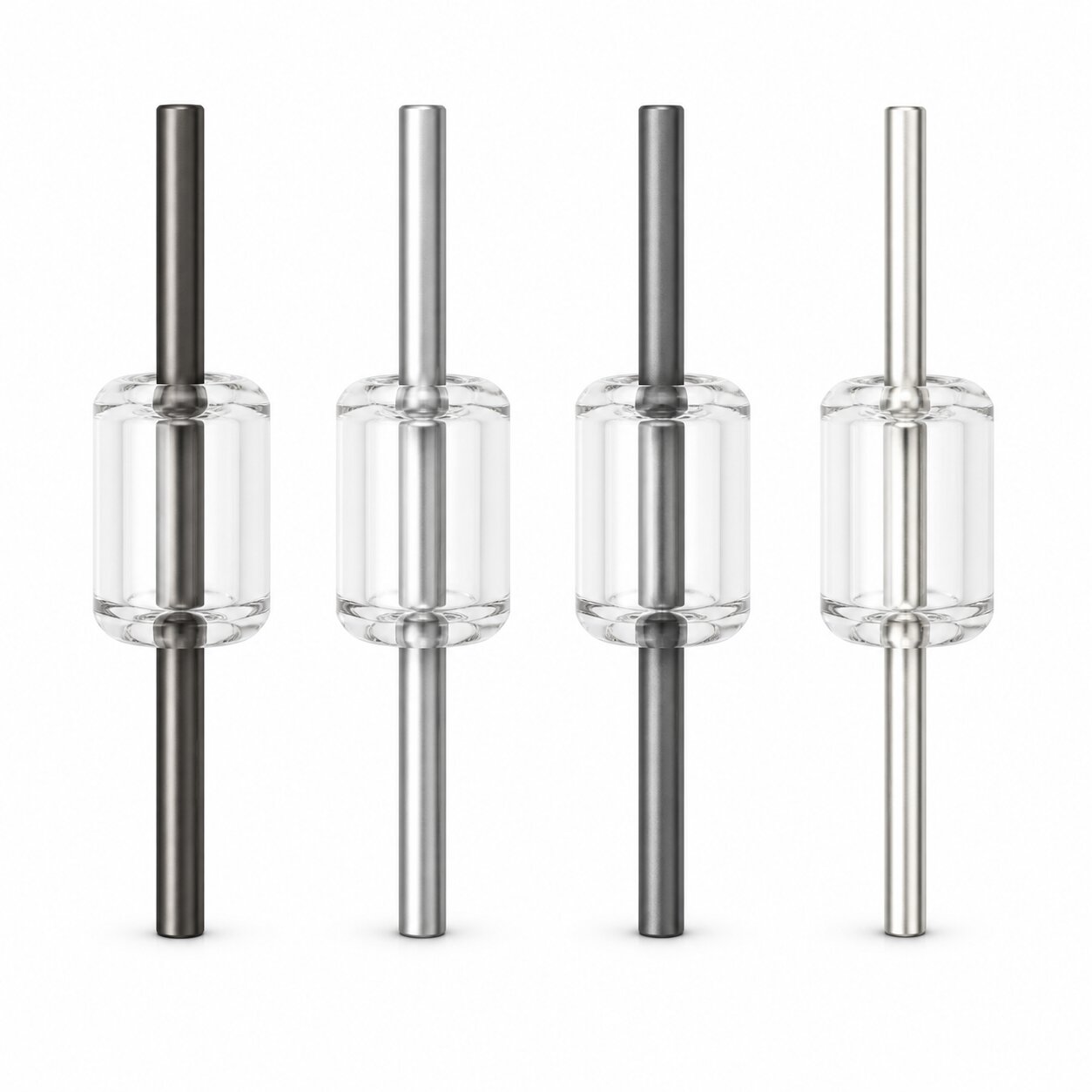

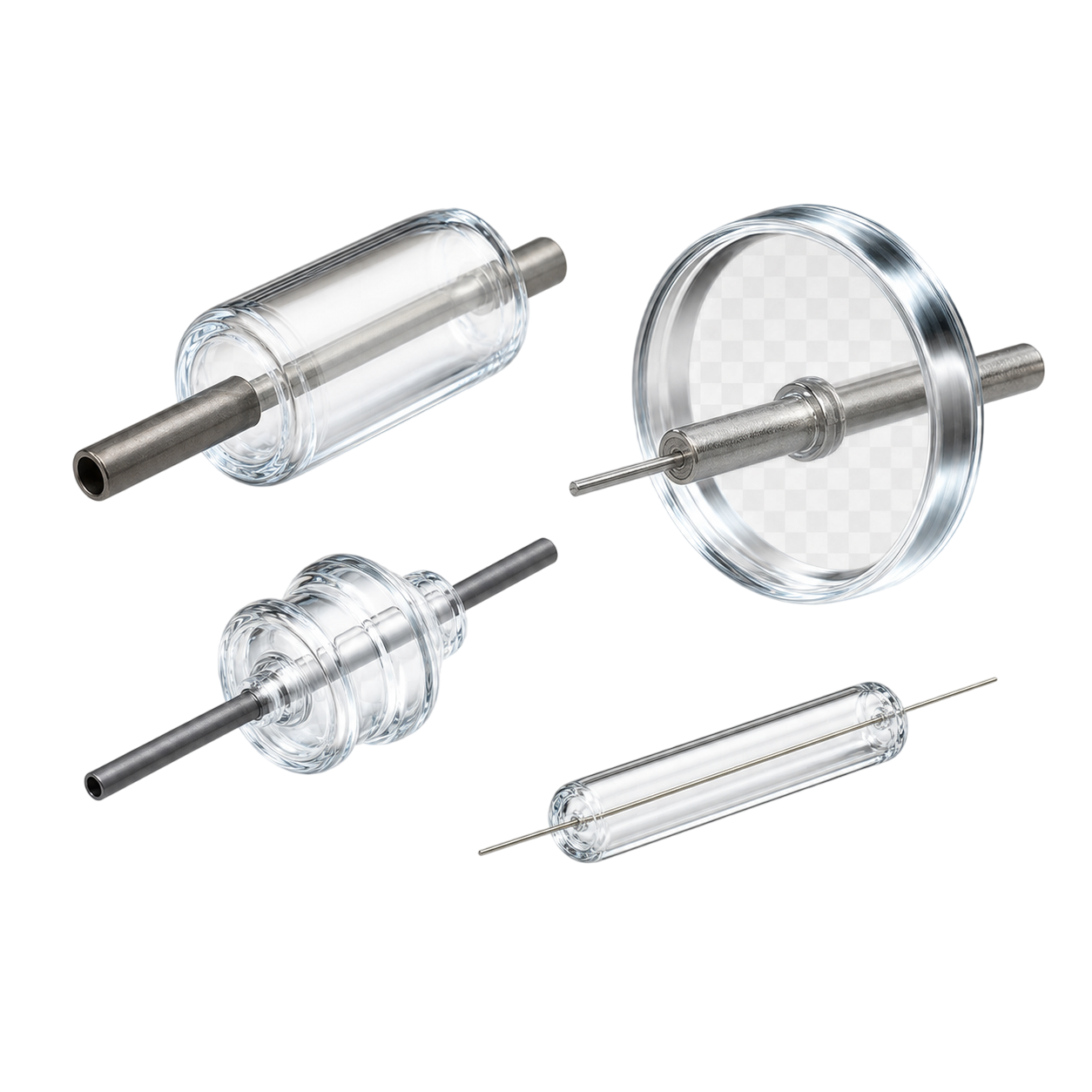

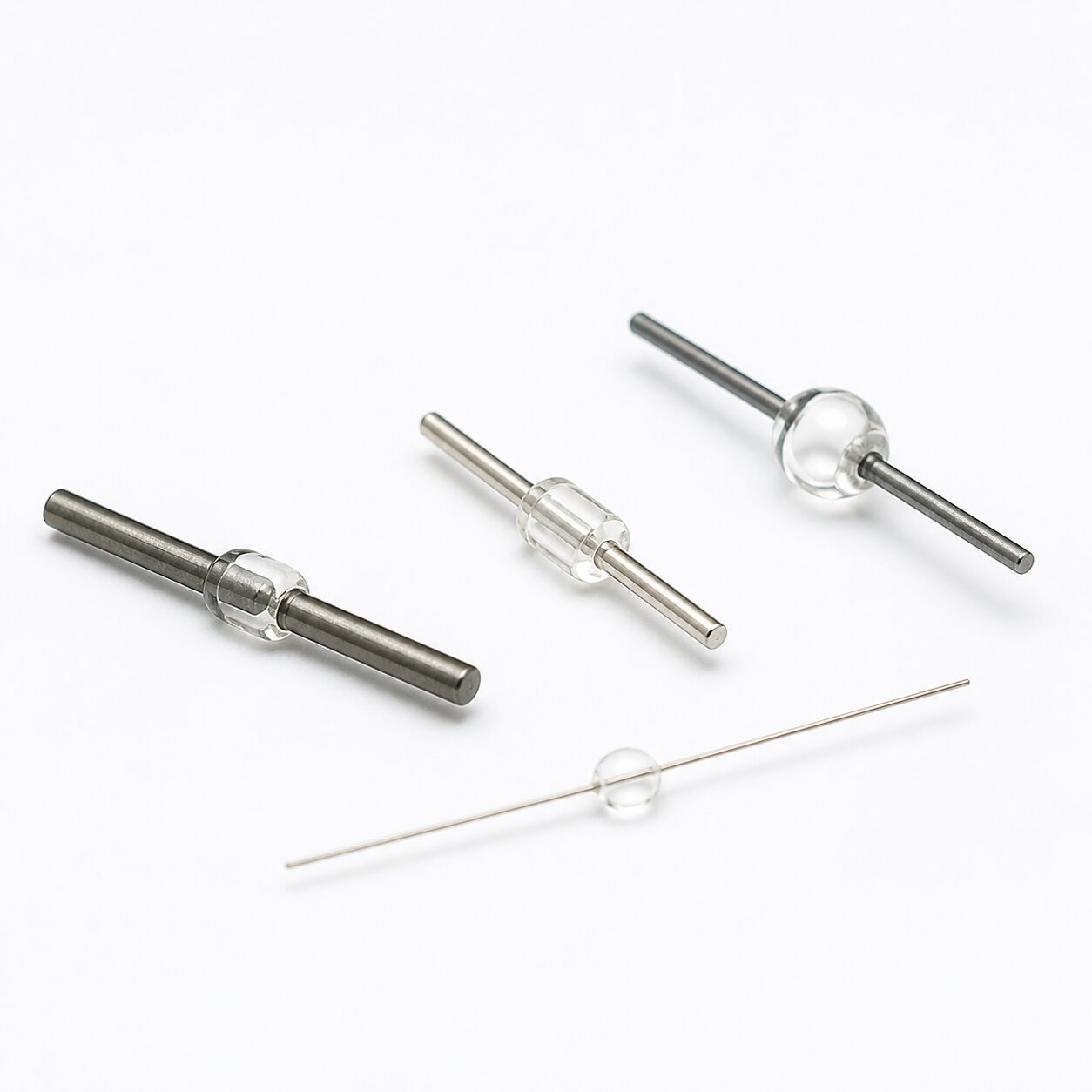

Спаи металл-стекло от ООО «ГК «Кварц-Пром» — это вакуумплотные соединения стекла с металлом, через которые в герметичный стеклянный корпус выводятся электрические контакты, крепёжные и присоединительные элементы. Это ключевой узел электровакуумных приборов, газоразрядных ламп, атомных ячеек с электродами и датчиков. У нас можно купить спаи металл-стекло под ковар, молибден, вольфрам и платинит, а также заказать изготовление по чертежу — с подбором пары «металл – марка стекла» по коэффициенту теплового расширения под рабочие условия вашего изделия. Доставка по всей России.

Поставки спаев металл-стекло от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» производит спаи металл-стекло различных марок и конструкций. Цена зависит от типа спая, металла, марки стекла, размеров и количества. Для расчёта направьте чертёж или параметры соединения — подготовим коммерческое предложение и согласуем спецификацию.

Технические характеристики

Спаи металл-стекло делятся на два основных типа. В согласованном спае металл и стекло имеют близкие значения ТКЛР во всём интервале температур — от комнатной до температуры размягчения стекла: практическим критерием согласованности считается различие не более 10×10⁻⁷ 1/°C. В несогласованном (сжатом, компрессионном) спае ТКЛР металла больше, чем у стекла, и герметичность обеспечивается сжимающими напряжениями в стекле. Пара «металл – марка стекла» подбирается по ТКЛР под рабочий диапазон температур изделия — это определяет и прочность, и вакуумную плотность соединения.

Соответствие металлов и марок стекла

В маркировке отечественных электровакуумных стёкол номер соответствует ТКЛР в единицах 10⁻⁷ 1/°C: например, С52-1 — стекло молибденовой группы с ТКЛР 52×10⁻⁷ 1/°C. Трубки из стёкол С52-1, С37-2, С93-1 и СЛ97-1 также доступны в нашем каталоге кварцевых и электровакуумных трубок.

Спаи с кварцевым стеклом

Кварцевое стекло — особый случай: его ТКЛР (≈0,55×10⁻⁶ 1/°C) настолько низок, что металла с согласованным расширением не существует. Вакуумплотные вводы в кварцевые корпуса выполняются двумя способами: сжатым фольговым (ленточным) спаем с тонкой молибденовой фольгой — классическое решение газоразрядных ламп и кварцевых атомных ячеек с электродами — либо через переходные стёкла с постепенно изменяющимся ТКЛР, ступенчато соединяющие кварц со стеклом металлической группы.

Выбор конструкции зависит от рабочего тока, температуры и геометрии изделия. Если спай нужен как элемент атомной газовой ячейки с электродами или другого изделия нашего каталога — конструкцию ввода согласуем в составе общего ТЗ на изделие.

Сферы применения спаев металл-стекло

Спаи металл-стекло — базовый узел электровакуумной техники: они применяются в электровакуумных приборах, газоразрядных и импульсных лампах, герметичных вводах датчиков и СВЧ-компонентах. В нашей продуктовой линейке спаи используются в том числе в атомных газовых ячейках с электродами, где через спай в герметичный объём с парами рубидия или цезия выводятся контакты для разрядного возбуждения.

Требования к спаю определяются условиями эксплуатации: рабочим диапазоном температур (для коварового спая — до +420 °C: выше точки Кюри ковара его ТКЛР резко растёт, и согласованный спай теряет вакуумную плотность), электрическими режимами и механическими нагрузками. Эти параметры фиксируются в спецификации.

Как купить спаи металл-стекло от ООО «ГК «Кварц-Пром»

Чтобы купить спаи металл-стекло у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Подготовим коммерческое предложение и согласуем спецификацию.

Что нужно для расчёта:

• чертёж или эскиз соединения с размерами;
• металл ввода (ковар, молибден, вольфрам, платинит, медь) — или условия, по которым его подобрать;
• марка стекла (если задана) — С52-1, С37-2, С93-1 или другая;
• условия эксплуатации: рабочая температура, электрический режим, вакуум/атмосфера;
• количество (шт.);
• требования к документам и упаковке.

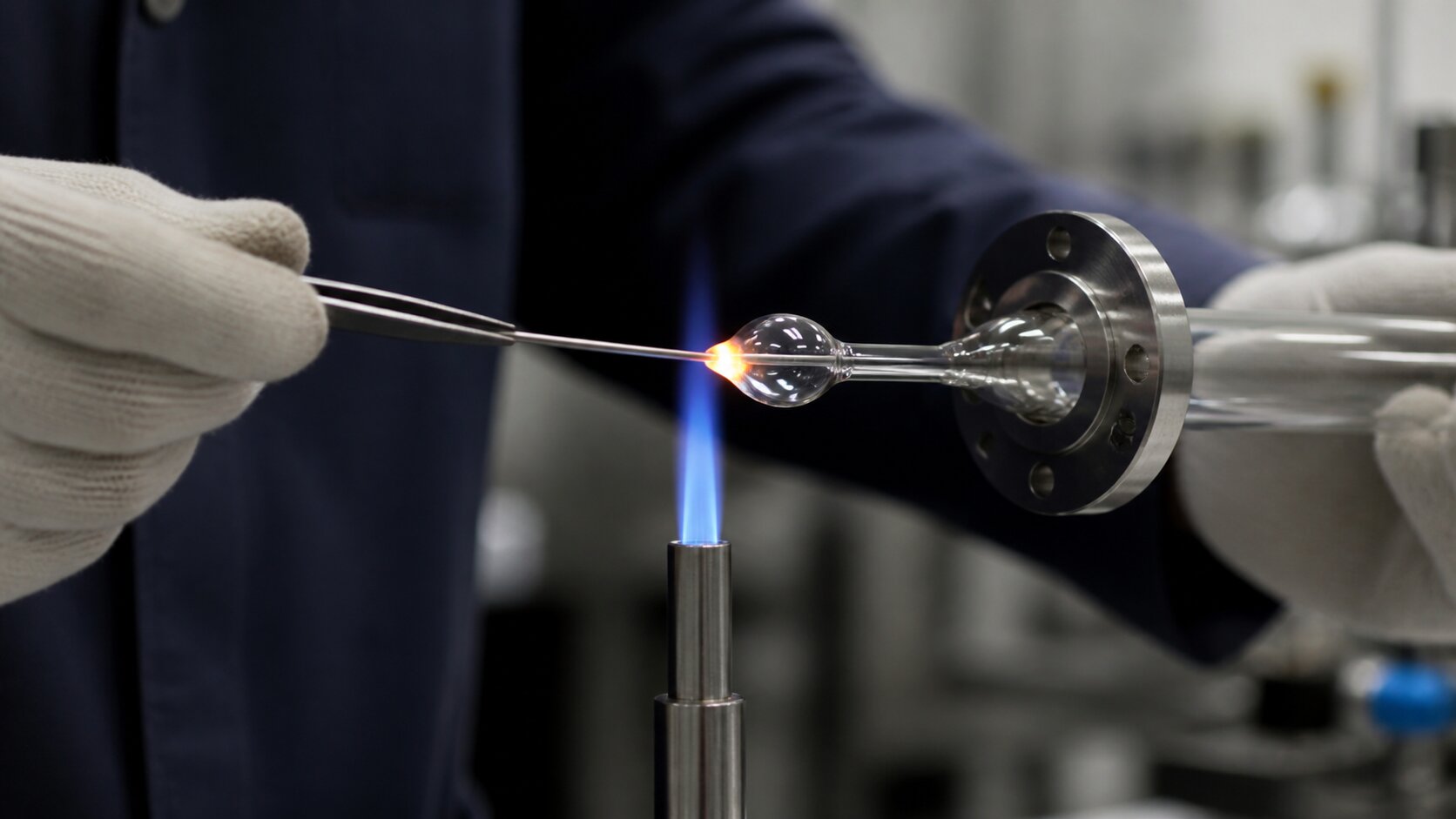

Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — от единичных изделий до серий. Это востребовано производителями электровакуумных приборов, разрядных источников света, датчиков и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Спаи металл-стекло — изделия с жёсткой стеклянной частью и выступающими металлическими выводами, поэтому каждое изделие упаковывается индивидуально с защитой выводов от изгиба и стекла от ударов. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».

Хранить спаи следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Металлические части предохраняют от коррозии: окисление поверхности ввода ухудшает пайку и электрический контакт при последующем монтаже.

Требования к безопасности при использовании спаев металл-стекло

Зона спая — самое напряжённое место соединения: при монтаже недопустимы изгибающие и крутящие усилия на вывод, а подключение выполняется гибкими проводниками с разгрузкой от натяжения. Пайку и сварку выводов ведут с теплоотводом, не перегревая зону спая. Перед установкой изделие осматривается на отсутствие трещин и сколов в стекле, особенно на границе с металлом.

При эксплуатации соблюдают температурные пределы, согласованные в спецификации: перегрев выше рабочего диапазона (например, выше +420 °C для коварового спая) ведёт к росту внутренних напряжений и потере вакуумной плотности. Термоциклирование за пределами согласованного диапазона недопустимо.

Вопрос-Ответ

Чем согласованный спай отличается от несогласованного?

В согласованном спае ТКЛР металла и стекла близки (различие не более 10×10⁻⁷ 1/°C), и соединение работает практически без внутренних напряжений. В несогласованном (сжатом) спае ТКЛР металла больше, и герметичность обеспечивается сжатием стекла — так работают компрессионные спаи и спай Хаускипера на меди.

Какой металл под какое стекло подходит?

Ковар 29НК и молибден — под стёкла молибденовой группы (С52-1), вольфрам — под вольфрамовую группу (С37-2), платинит — под стёкла свинцовой группы (С93-1), медь по методу Хаускипера — под боросиликатные С93-1 и С78-5. Пару подбираем по ТКЛР под ваш рабочий диапазон.

Можно ли впаять металл в кварцевое стекло?

Согласованного металла для кварца не существует — его ТКЛР слишком низок. Вводы в кварц выполняются сжатым фольговым спаем с молибденовой фольгой либо через переходные стёкла с постепенно изменяющимся ТКЛР.

Какая рабочая температура у спая на коваре?

Рабочий диапазон коварового спая — примерно −70…+420 °C. Выше точки Кюри ковара (420 °C) его ТКЛР резко растёт, и спай теряет вакуумную плотность, поэтому перегрев зоны спая недопустим.

Что такое платинит?

Биметаллическая проволока — сердечник из сплава Fe 58% + Ni 42% в медной оболочке (~30% по массе) с эффективным ТКЛР ≈9×10⁻⁶ 1/°C. Историческая замена дорогой платины для вводов в стёкла свинцовой группы.

Поставляете ли вы стекло под спаи?

Да, трубки из электровакуумных стёкол С52-1, С37-2, С93-1, СЛ97-1 есть в нашем каталоге. Также спаи изготавливаются как элемент изделий — например, атомных газовых ячеек с электродами.
