Микролинзы
Микролинзы — это миниатюрные оптические линзы и матрицы линз с размером элемента от долей миллиметра до нескольких миллиметров, которые фокусируют, коллимируют и распределяют световой поток в системах малой апертуры. Они применяются в волоконной и интегральной оптике, для согласования излучения с торцами световодов, в матрицах фотоприемников и в системах формирования изображения. Изделие не привязано к одной марке стекла: одну и ту же микролинзу можно изготовить из разных оптических материалов в зависимости от рабочего диапазона и требований к показателю преломления. В ООО «ГК «Кварц-Пром» можно купить одиночные микролинзы и матрицы микролинз, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ.
Поставки микролинзы от ООО «ГК «Кварц-Пром»

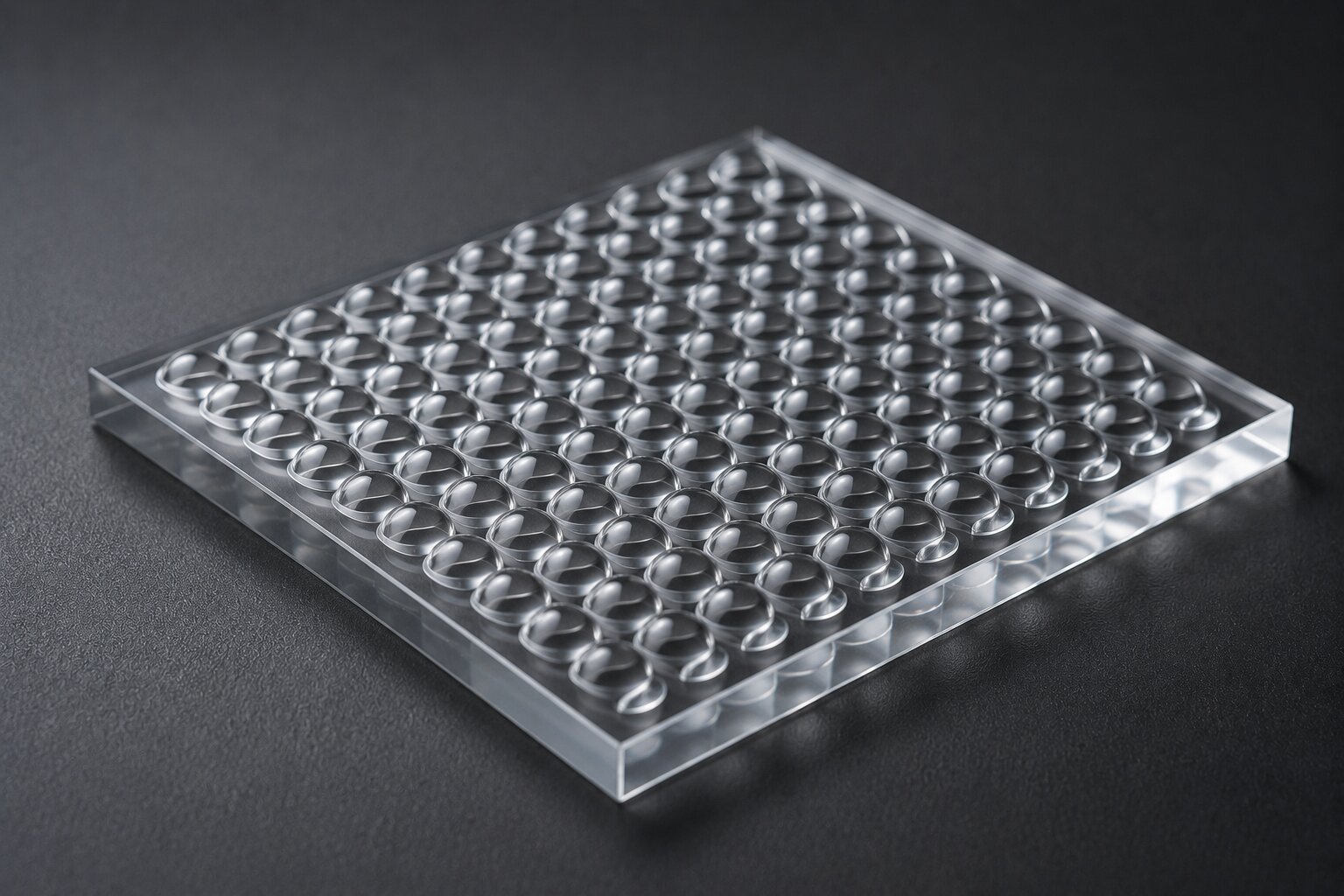

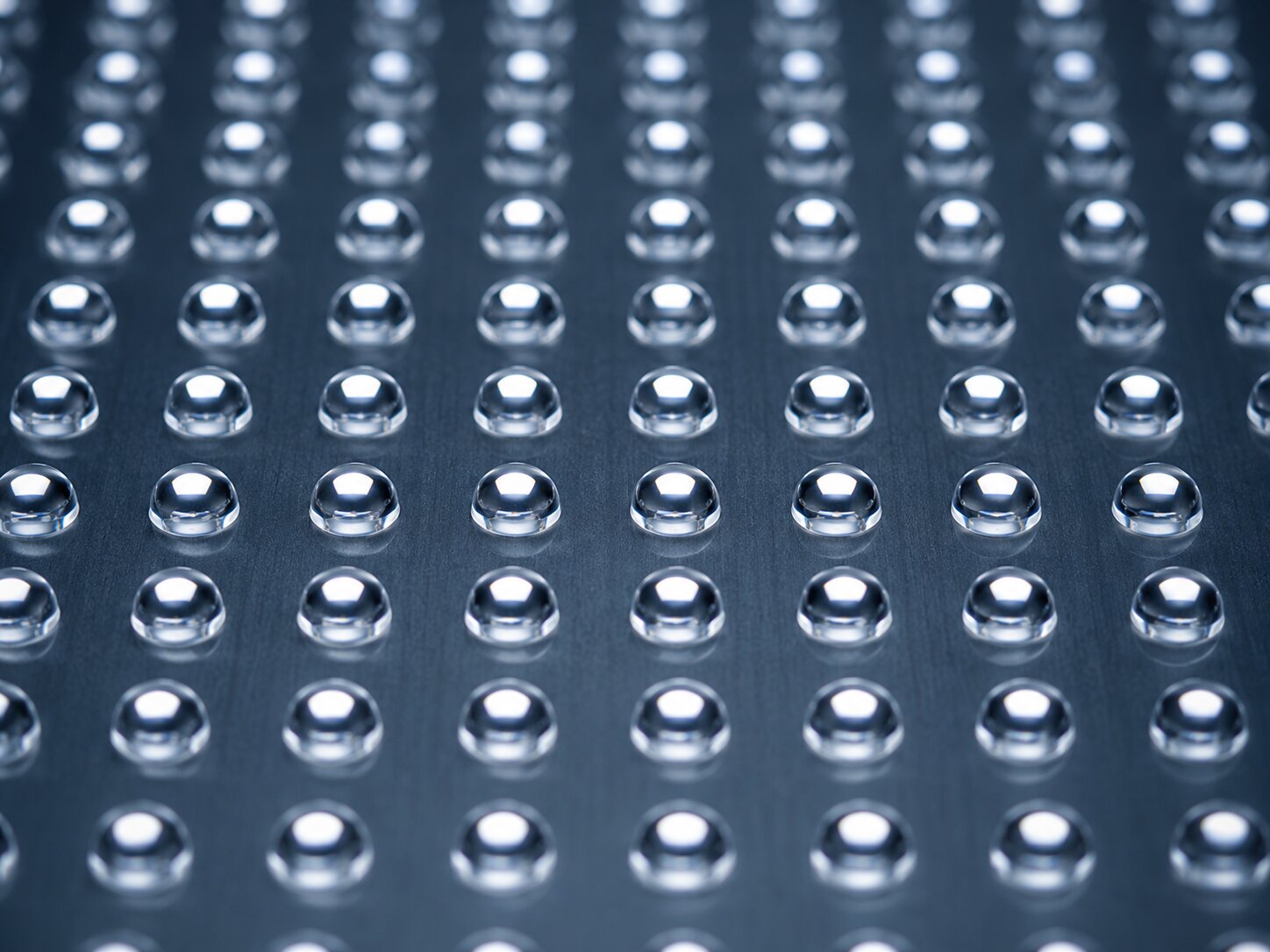

Компания изготавливает микролинзы и матрицы микролинз полного цикла на собственном оборудовании с 2004 года. Мы выпускаем как одиночные элементы, так и микролинзовые растры для волоконной оптики, лазерных и фотоприемных модулей, в том числе с просветляющим покрытием. Геометрия, радиусы кривизны, шаг матрицы и допуски задаются вашим техническим заданием, материал подбираем под рабочий спектральный диапазон.
Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| JDML-001 | Микролинзы из стекла К8 | По запросу |
| JDML-002 | Микролинзы из Si | По запросу |
| JDML-003 | Микролинзы из Ge | По запросу |
| JDML-004 | Микролинзы из ZnSe | По запросу |
| JDML-005 | Микролинзы из ZnS | По запросу |
| JDML-006 | Микролинзы из CaF2 | По запросу |
| JDML-007 | Микролинзы из MgF2 | По запросу |
| JDML-008 | Микролинзы из LiF | По запросу |
| JDML-009 | Микролинзы из Al2O3 | По запросу |
| JDML-010 | Микролинзы из кварцевого стекла | По запросу |
Технические характеристики
Параметры микролинз задаются чертежом и техническим заданием. Геометрические допуски, фаски и плоскостность опорных поверхностей контролируем по ГОСТ 13240, чистоту рабочих поверхностей нормируем по ГОСТ 11141-84, категории и классы оптических параметров материала задаем по ГОСТ 23136-93. Где параметр зависит от назначения изделия, значение согласуется по чертежу заказчика.
Геометрические параметры и допуски
| Параметр | Значение | Источник |
|---|---|---|
| Диаметр (наибольшая сторона) заготовки | от 8 мм; из штабика от 6 мм; меньшие размеры по чертежу заказчика | ГОСТ 13240 |
| Минимальная толщина по центру | для линз от 3,0 мм, для плоских круглых заготовок от 3,5 мм | ГОСТ 13240 |
| Предельное отклонение диаметра (до 20 мм) | ±0,3 мм | ГОСТ 13240, табл. 3 |
| Предельное отклонение диаметра (св. 20 до 50 мм) | ±0,3 мм | ГОСТ 13240, табл. 3 |
| Предельное отклонение толщины по оси (до 20 мм) | +1,5 / −0,5 мм | ГОСТ 13240, табл. 3 |
| Предельное отклонение фаски по чертежу (до 20 мм) | ±0,2 мм | ГОСТ 13240, табл. 3 |
| Допуск плоскостности опорной поверхности (до 20 мм) | 0,4 мм | ГОСТ 13240, табл. 3 |
| Размер фасок, не предусмотренных чертежом (до 20 мм) | не более 1,0 мм | ГОСТ 13240, табл. 3 |
| Радиус кривизны, шаг матрицы, апертура | по согласованию, по чертежу заказчика | по чертежу заказчика |
Чистота поверхности и материал
| Параметр | Значение | Источник |
|---|---|---|
| Классы чистоты рабочих поверхностей | от 0—10, 0—20, 0—40 (в плоскости изображения и предметов) до I…IXa (вне плоскости изображения и для волоконно-оптических изделий); конкретный класс по чертежу заказчика | ГОСТ 11141-84 |
| Чистота центральной зоны | не допускаются точки диаметром и царапины шириной более 0,001 мм | ГОСТ 11141-84 |
| Категория по показателю преломления | от 1 (±2·10⁻⁴) до 5 (±20·10⁻⁴), по чертежу заказчика | ГОСТ 23136-93, табл. 2 |
| Категория по коэффициенту дисперсии | от 1 (±0,2·10⁻²) до 5 (±1,6·10⁻²), по чертежу заказчика | ГОСТ 23136-93, табл. 3 |
| Категория по двулучепреломлению | от 1 до 6, по чертежу заказчика | ГОСТ 23136-93, табл. 12 |
| Категория по оптической однородности | от 1 до 5, по чертежу заказчика | ГОСТ 23136-93, табл. 10 |
| Категория по бессвильности | 1, 2, 3, 3а, 4, по чертежу заказчика | ГОСТ 23136-93, табл. 14 |
| Материал | любые марки оптического бесцветного стекла по ГОСТ 3514-94 и цветного по ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию | ГОСТ 3514-94, 9411-91, 15130-86 |
Сферы применения
Микролинзы и матрицы микролинз используют в волоконной и интегральной оптике для ввода и вывода излучения, для согласования лазерного пучка с торцом световода и для коллимации расходящегося потока. Их ставят в лазерные диодные модули, оптические трансиверы, датчики и измерительные системы, где требуется управлять светом на малых апертурах. Микролинзовые растры применяют для повышения светосбора фотоприемных матриц и для формирования однородной подсветки.
Отдельное направление — оптика приборостроения, медицинская и аналитическая техника, эндоскопия, считыватели и сканеры, проекционные и дисплейные системы. В этих задачах микролинзы работают как фокусирующие, коллимирующие и распределяющие элементы, а матрицы формируют массивы каналов с заданным шагом. Под каждое применение материал и допуски подбираются по техническому заданию.
Особенности производства микролинзы в ООО «ГК «Кварц-Пром»
Мы ведем полный цикл: от подбора материала и подготовки заготовки до финишной обработки рабочих поверхностей, нанесения просветляющего покрытия и контроля. Изготавливаем одиночные микролинзы и матрицы любого размера и диаметра по вашим чертежам, в том числе малогабаритные элементы и растры с заданным шагом. Геометрию и допуски контролируем по ГОСТ 13240, чистоту поверхности по ГОСТ 11141-84, категории и классы оптических параметров по ГОСТ 23136-93. Работаем на собственном оборудовании с 2004 года, материал подбираем под рабочий спектральный диапазон и согласуем сроки под объем партии.
Как купить микролинзы от ООО «ГК «Кварц-Пром»
Чтобы купить микролинзы в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.
Аналоги
По функциональному назначению наши изделия соответствуют каталожным микролинзам и микролинзовым растрам зарубежных поставщиков. Подбираем геометрию и материал, близкие к указанным позициям, под ваше техническое задание.
| Изделие Кварц-Пром | Каталожный аналог | Соответствие |
|---|---|---|
| Микролинзы по чертежу заказчика | Edmund Optics micro lenses | близок по назначению |
| Матрица микролинз по чертежу заказчика | Edmund Optics microlens arrays | соответствует по назначению |
| Микролинзы для волоконной оптики по чертежу заказчика | Thorlabs aspheric micro lenses | близок по назначению |
Стандарты транспортировки и хранения
Перевозку и хранение микролинз из оптического стекла ведут по правилам ГОСТ 13240. Условия транспортирования 5(ОЖ4) по ГОСТ 15150, условия хранения 1(Л) по ГОСТ 15150. Изделия упаковывают и укладывают в плотные дощатые ящики типа II-1 по ГОСТ 2991 с перекладкой стружкой, опилками или ватой, масса брутто ящика не более 100 кг. Транспортная маркировка по ГОСТ 14192 с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Ящики транспортируют крышками кверху, торцами по направлению движения, исключая перемещение мест, в крытом транспорте. Хранят в закрытых помещениях крышками кверху.
Требования к безопасности
Оптическое и кварцевое стекло химически инертно, в готовом изделии не выделяет вредных веществ и не требует особых мер при эксплуатации. Риски возникают при механической обработке: стеклянная пыль раздражает дыхательные пути и глаза, а острые кромки и сколы могут травмировать руки. На участках обработки применяют средства индивидуальной защиты (очки, перчатки, респиратор), организуют местную вытяжную вентиляцию и влажное пылеудаление. Стеклобой и отходы собирают в закрытую тару и утилизируют как твердые отходы стекла в установленном порядке.
Частые вопросы
Из какого материала изготавливают микролинзы?
Микролинзы делают из любых марок оптического бесцветного стекла по ГОСТ 3514-94 и цветного по ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретный материал подбираем под рабочий спектральный диапазон по согласованию.
Какой минимальный размер микролинзы вы изготавливаете?
Заготовки изготавливаются диаметром или наибольшей стороной от 8 мм, из штабика от 6 мм по ГОСТ 13240. Меньшие размеры и элементы матриц согласуются по чертежу заказчика.
Можно ли заказать матрицу микролинз с заданным шагом?
Да, мы изготавливаем микролинзовые растры по вашим чертежам. Шаг матрицы, число элементов, радиус кривизны и апертура задаются техническим заданием.
Наносите ли вы просветляющее покрытие?
Да, микролинзы и матрицы выпускаются с просветляющим покрытием под заданный спектральный диапазон. Параметры покрытия согласуются по чертежу заказчика.
По каким стандартам контролируется качество?
Геометрию и допуски контролируем по ГОСТ 13240, чистоту рабочих поверхностей по ГОСТ 11141-84, категории и классы оптических параметров по ГОСТ 23136-93.
Как заказать изделие по своему чертежу?
Пришлите чертеж или техническое задание на info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы рассчитаем стоимость и сроки и подготовим коммерческое предложение.
