Экспериментальные изделия

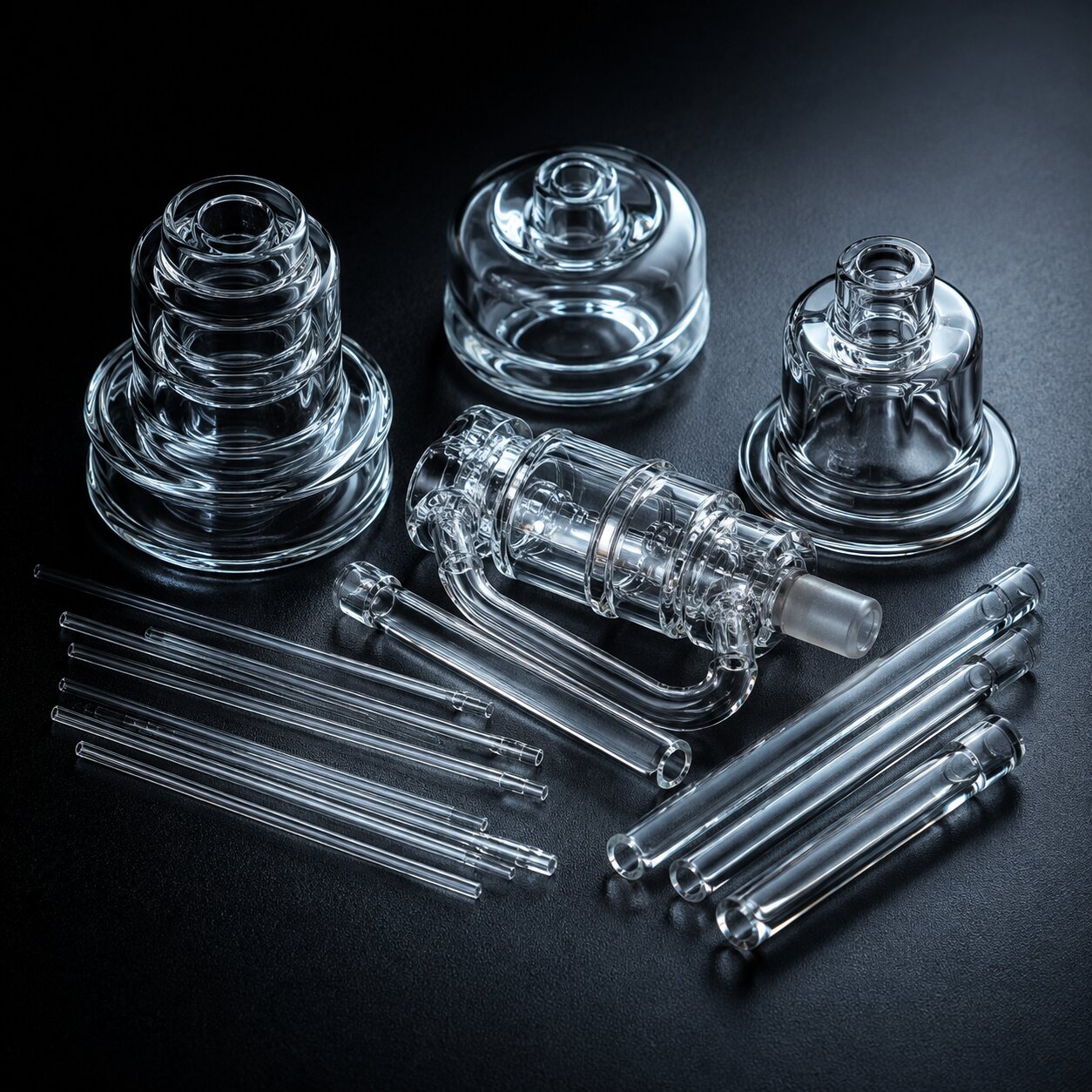

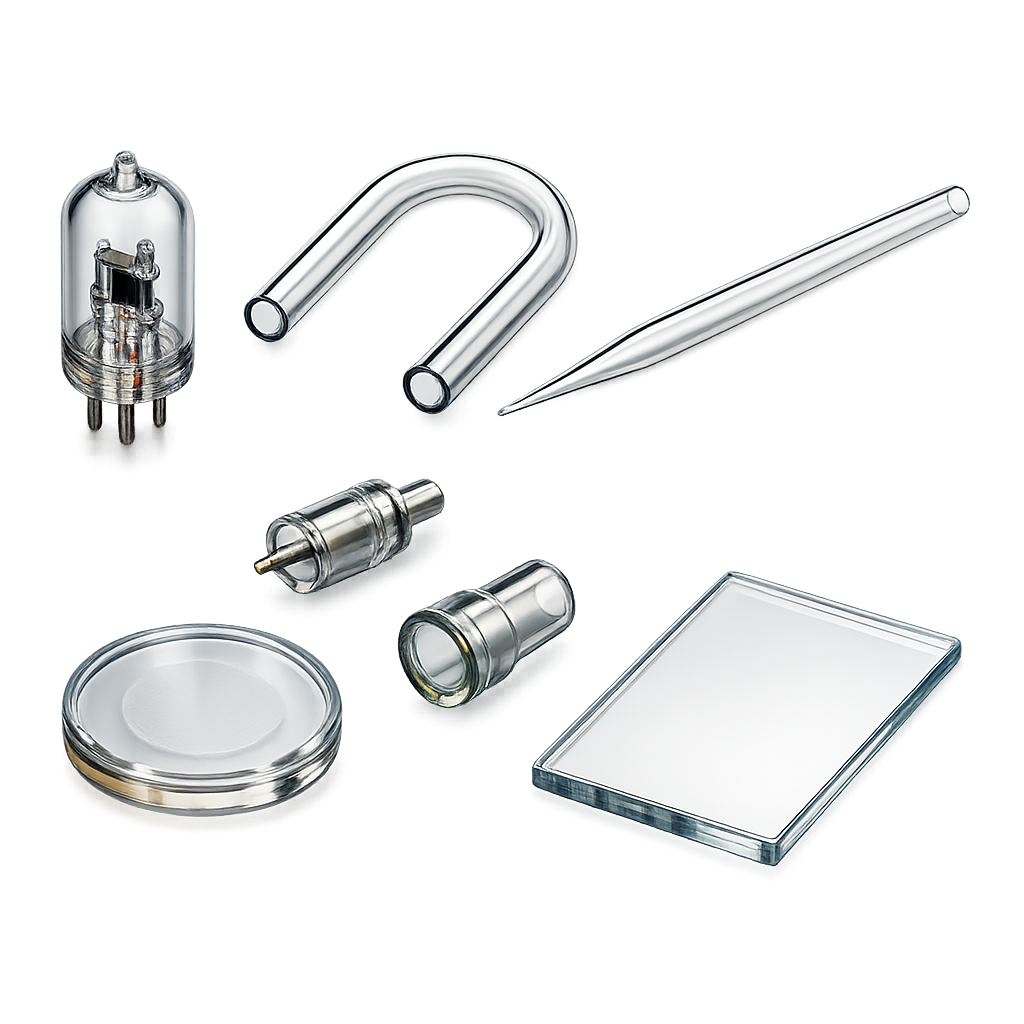

Экспериментальные изделия из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это нестандартные стеклянные детали и узлы, изготавливаемые для исследовательских и опытно-конструкторских задач: макеты, опытные образцы, единичные элементы экспериментальных установок. Такие изделия часто не имеют готового чертежа — конструкция рождается вместе с экспериментом, поэтому мы работаем и по эскизам, и по словесному описанию задачи, помогая довести идею до технологичного исполнения. Материал — электровакуумные стёкла марок С52-1, С52-2, С78-5 и С93-1. Изготовление от 1 штуки. Доставка по всей России.
Изготовление экспериментальных изделий в ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» выполняет заказы на экспериментальные стеклянные изделия для лабораторий, НИИ, вузов и R&D-подразделений предприятий. Цена зависит от сложности изделия, марки стекла, объёма стеклодувных работ и количества. Для расчёта достаточно эскиза или описания задачи — уточним требования и подготовим предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| EX-001 | Опытный образец изделия по эскизу заказчика | По запросу |
| EX-002 | Элемент экспериментальной установки по ТЗ | По запросу |
| EX-003 | Макетный образец для отработки конструкции | По запросу |
| EX-004 | Изделие с элементами спая металл–стекло | По запросу |
| EX-005 | Малая партия экспериментальных изделий | По запросу |
Технические характеристики
Экспериментальные изделия выполняются стеклодувными и станочными операциями: формовка, спаивание, приварка отводов и штенгелей, впайка вводов, отжиг для снятия напряжений, резка и обработка торцов. Марка стекла подбирается под задачу: согласованность ТКЛР со стёклами и металлами группы позволяет собирать вакуумплотные конструкции и стыковать новое изделие с существующими узлами вашей установки.
| Материал | Электровакуумные стёкла С52-1, С52-2, С78-5, С93-1 |
| Исходные данные | Чертёж, эскиз или описание задачи |
| Операции | Стеклодувные работы, спаивание, впайка вводов, отжиг, механическая обработка |
| Объём поставки | От 1 шт; повторные партии по отработанной конструкции |
| Нормативная база | ГОСТ Р 71082-2023 (термины); ТУ и ТЗ заказчика |
Марки электровакуумного стекла
| С52-1, С52-2 | Молибденовая группа (ТКЛР ≈52×10⁻⁷ 1/°C); согласованные спаи с молибденом и коваром 29НК |
| С78-5 | Боросиликатное стекло (ТКЛР ≈78×10⁻⁷ 1/°C); несогласованные спаи с медью по методу Хаускипера |
| С93-1 | Свинцовая группа (ТКЛР ≈93×10⁻⁷ 1/°C); спаи с платинитом и медью |
Для каких задач заказывают экспериментальные изделия

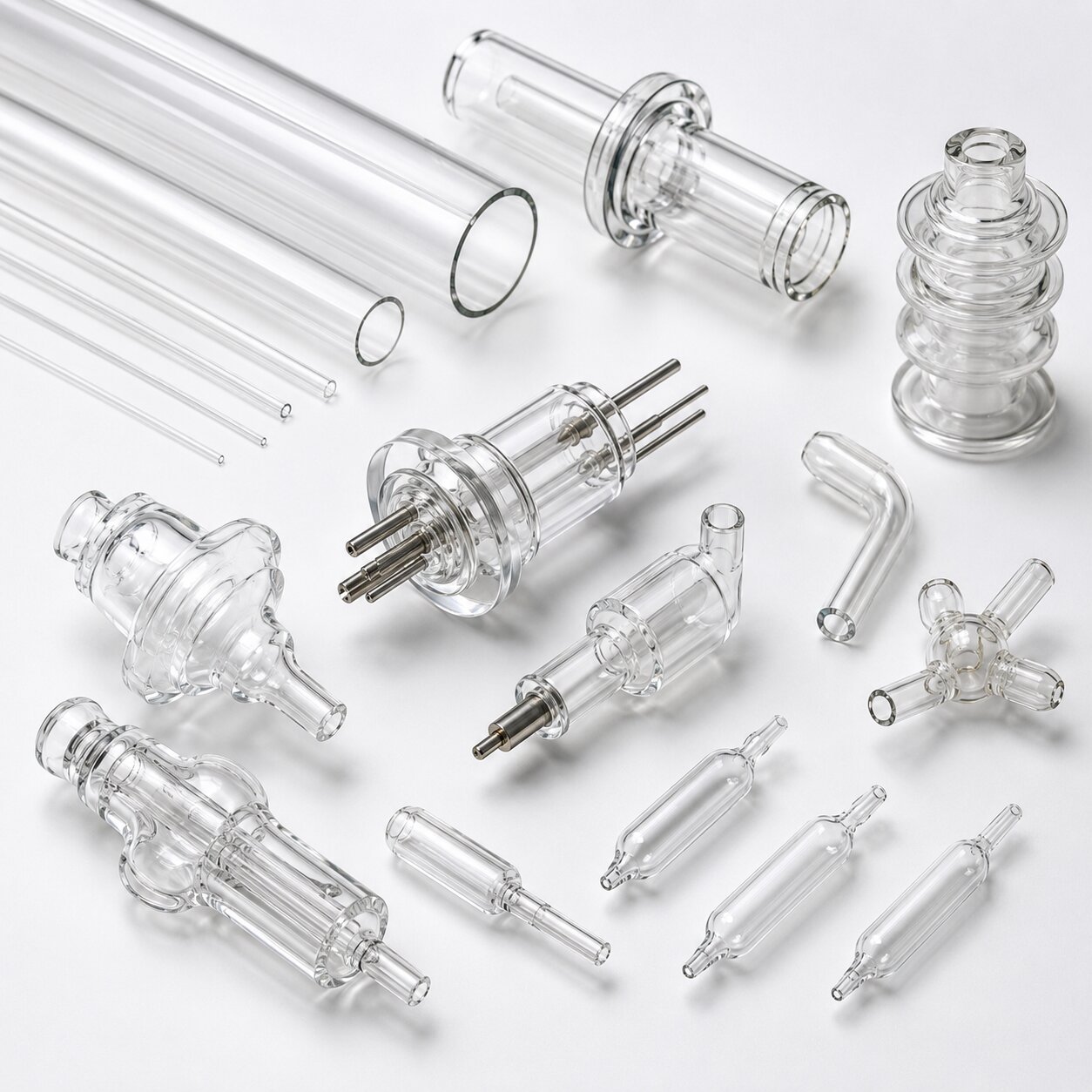

Типичные заказчики — исследовательские группы и конструкторские подразделения, которым нужен стеклянный узел, не существующий серийно: нестандартная ячейка или кювета под конкретный эксперимент, переходной элемент между узлами установки, корпус датчика с впаянными вводами, модифицированная версия серийного изделия под новые требования. Экспериментальный формат позволяет проверить конструкцию на единичном образце до запуска серии.
Частая ситуация — «нужно как серийное, но с изменением»: другой размер, дополнительный отвод, другая марка стекла под спай. В этом случае отправной точкой служат типовые позиции каталога — капилляры, профильные трубки, оптические ячейки, спаи металл–стекло, микролинзы — а изменения фиксируются в спецификации опытного образца. После отработки конструкции возможен переход к малым партиям и серии.
Как заказать экспериментальные изделия в ООО «ГК «Кварц-Пром»
Направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для проработки задачи укажите:
- назначение изделия и условия эксплуатации (температура, вакуум/атмосфера, среда);
- чертёж, эскиз или описание конструкции;
- требования к материалу (марка стекла, металлы спаев) — или оставьте подбор нам;
- количество и сроки;
- требования к документам.
Завод-производитель ООО «ГК «Кварц-Пром» работает с НИИ, вузами, лабораториями и R&D-командами предприятий. Мы уточним критичные требования, предложим технологичное исполнение и изготовим опытный образец; после его проверки конструкция может быть переведена в серию.
Стандарты транспортировки и хранения
Экспериментальные изделия упаковываются индивидуально под геометрию конкретного образца: мягкие ложементы, защита выступающих элементов (отводов, штенгелей, вводов), фиксация от смещения. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить изделия следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке.
Требования к безопасности при использовании экспериментальных изделий
Опытный образец — конструкция, ещё не проверенная эксплуатацией, поэтому первые испытания ведут с защитными экранами и на режимах, согласованных со спецификацией: постепенный выход на рабочие температуру и давление, контроль состояния стекла и зон спаев. Точечные нагрузки и изгибающие усилия при монтаже недопустимы.
Результаты испытаний стоит фиксировать: они становятся основой уточнённого ТЗ для следующей итерации или серийного изделия. Изделия с выявленными дефектами (сколы, трещины, помутнения в зоне спаев) к дальнейшим испытаниям не допускаются.
Вопрос-Ответ
У нас нет чертежа — только идея. Возьмётесь?
Да, работаем по эскизам и описанию задачи: уточним требования, предложим технологичное исполнение и согласуем конструкцию до изготовления.
Какое минимальное количество?
От 1 штуки — это нормальный формат для экспериментальных задач и отработки конструкции.
Из каких стёкол изготавливаются изделия?
Из электровакуумных стёкол С52-1, С52-2, С78-5, С93-1. Марку подбираем под условия эксплуатации и металлы спаев вашей установки.
Можно ли изготовить изделие с впаянными металлическими вводами?
Да, выполняем изделия с элементами спаев металл–стекло (ковар, молибден, вольфрам, платинит, медь) — этой технологии посвящена отдельная страница каталога.
Что будет после опытного образца?
После проверки образца конструкция фиксируется в спецификации, и по ней изготавливаются малые партии или серия с повторяемыми параметрами.
Чем экспериментальное изделие отличается от изделия «по чертежу»?
Степенью готовности исходных данных: для изделия по чертежу конструкция уже определена, для экспериментального — прорабатывается вместе с нами от эскиза или идеи. Типовым изделиям по чертежу посвящены отдельные страницы каталога.
