Кварцевые кюветы от ООО «ГК «Кварц-Пром» — это оптические измерительные ёмкости из плавленого кварцевого стекла для спектрофотометрии, флюориметрии и других видов оптического анализа в УФ-, видимом и ближнем ИК-диапазонах. У нас можно купить кварцевые кюветы стандартных размеров (10×10×40 мм и других) с различной длиной оптического пути — от 1 до 100 мм, с двумя и четырьмя оптическими гранями, обычные и проточные — со склада в Москве и под заказ. Доставка по всей России. Изготавливаем из марки КУ-1 для УФ-применений (от 200 нм) и КУ-2 для рутинной аналитики. Кварцевые кюветы — обязательное расходное оборудование любого спектрофотометра.
Поставки кварцевых кювет от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» производит кварцевые кюветы на собственных мощностях с прецизионной шлифовкой и полировкой оптических граней до оптического качества. Цена зависит от длины оптического пути, числа оптических граней, наличия крышки и шлифа, марки кварца и количества. Стандартные позиции (1 см, 10×10×45 мм с двумя оптическими гранями) есть в наличии; нестандартные изготавливаются за 3–4 недели. Ниже приведён перечень типовых кварцевых кювет.
| Артикул | Наименование | Цена |
|---|---|---|
| CUV-001 | Кювета кварцевая 10×10×45 мм, оптический путь 10 мм (2 окна) | По запросу |
| CUV-002 | Кювета кварцевая 10×10×45 мм, 4 оптических окна (для флюориметрии) | По запросу |
| CUV-003 | Кювета кварцевая 5×10×45 мм, оптический путь 5 мм | По запросу |
| CUV-004 | Кювета кварцевая 2×10×45 мм, оптический путь 2 мм | По запросу |
| CUV-005 | Кювета кварцевая 1×10×45 мм, оптический путь 1 мм | По запросу |
| CUV-006 | Кювета кварцевая 20×10×45 мм, оптический путь 20 мм | По запросу |
| CUV-007 | Кювета кварцевая 50×10×45 мм, оптический путь 50 мм | По запросу |
| CUV-008 | Кювета кварцевая 100×10×45 мм, оптический путь 100 мм | По запросу |
| CUV-009 | Кювета кварцевая полумикро (объём 1 мл, путь 10 мм) | По запросу |
| CUV-010 | Кювета кварцевая микро (объём 0,4 мл) | По запросу |
| CUV-011 | Кювета кварцевая ультрамикро (объём 0,1 мл) | По запросу |
| CUV-012 | Кювета кварцевая проточная (для HPLC-детектора) | По запросу |
| CUV-013 | Кювета кварцевая с крышкой (с тефлоновой пробкой) | По запросу |
| CUV-014 | Кювета кварцевая со шлифом NS 14/23 | По запросу |
| CUV-015 | Кювета кварцевая для УФ из марки КУ-1 | По запросу |
| CUV-016 | Кювета кварцевая цилиндрическая | По запросу |
| CUV-017 | Кювета кварцевая по чертежу заказчика | По запросу |
| CUV-018 | Комплект кварцевых кювет (пара для спектрофотометрии) | По запросу |
| CUV-019 | Кювета кварцевая термостатируемая (с водяной рубашкой) | По запросу |
| CUV-020 | Запасной шлиф или крышка для кюветы | По запросу |
Технические характеристики

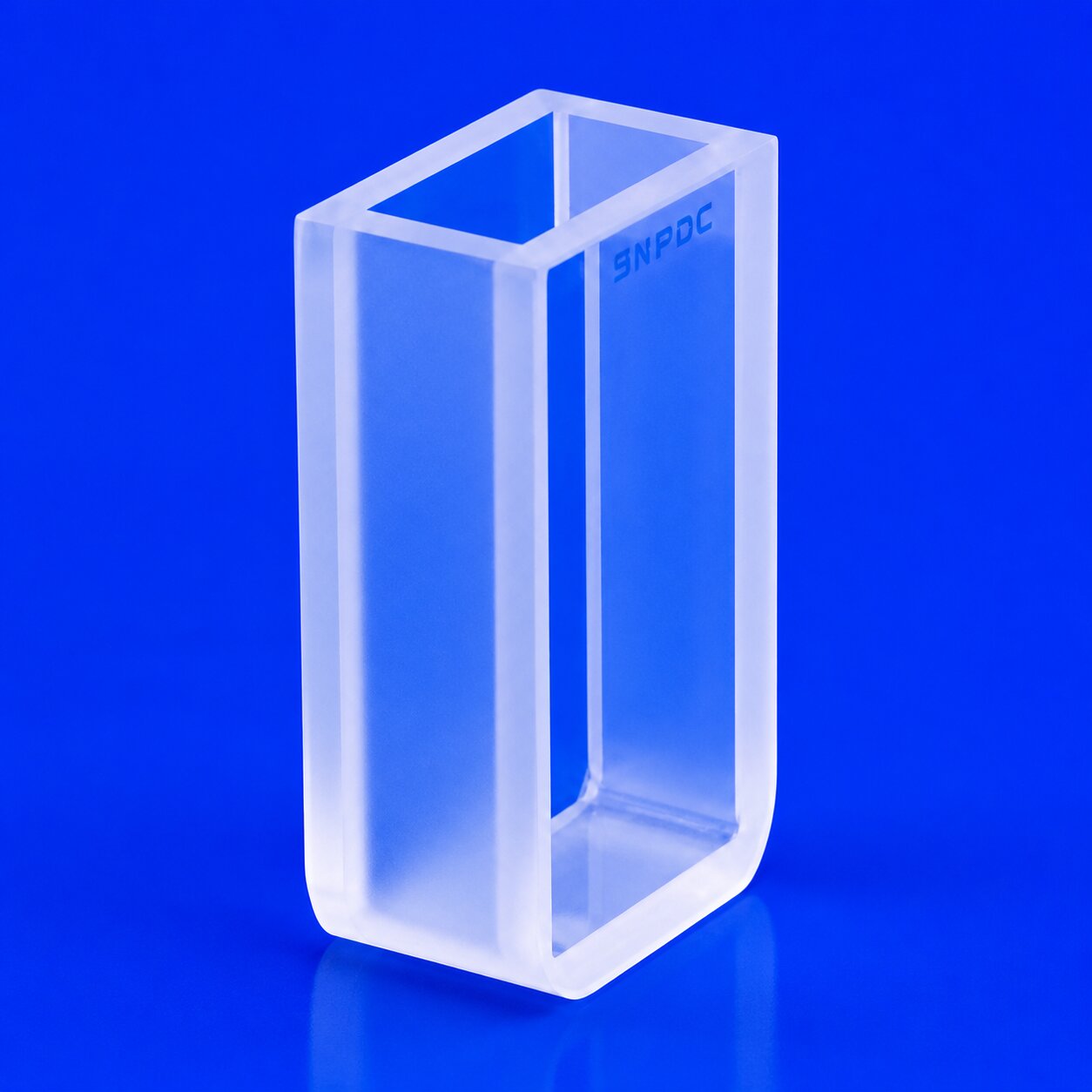

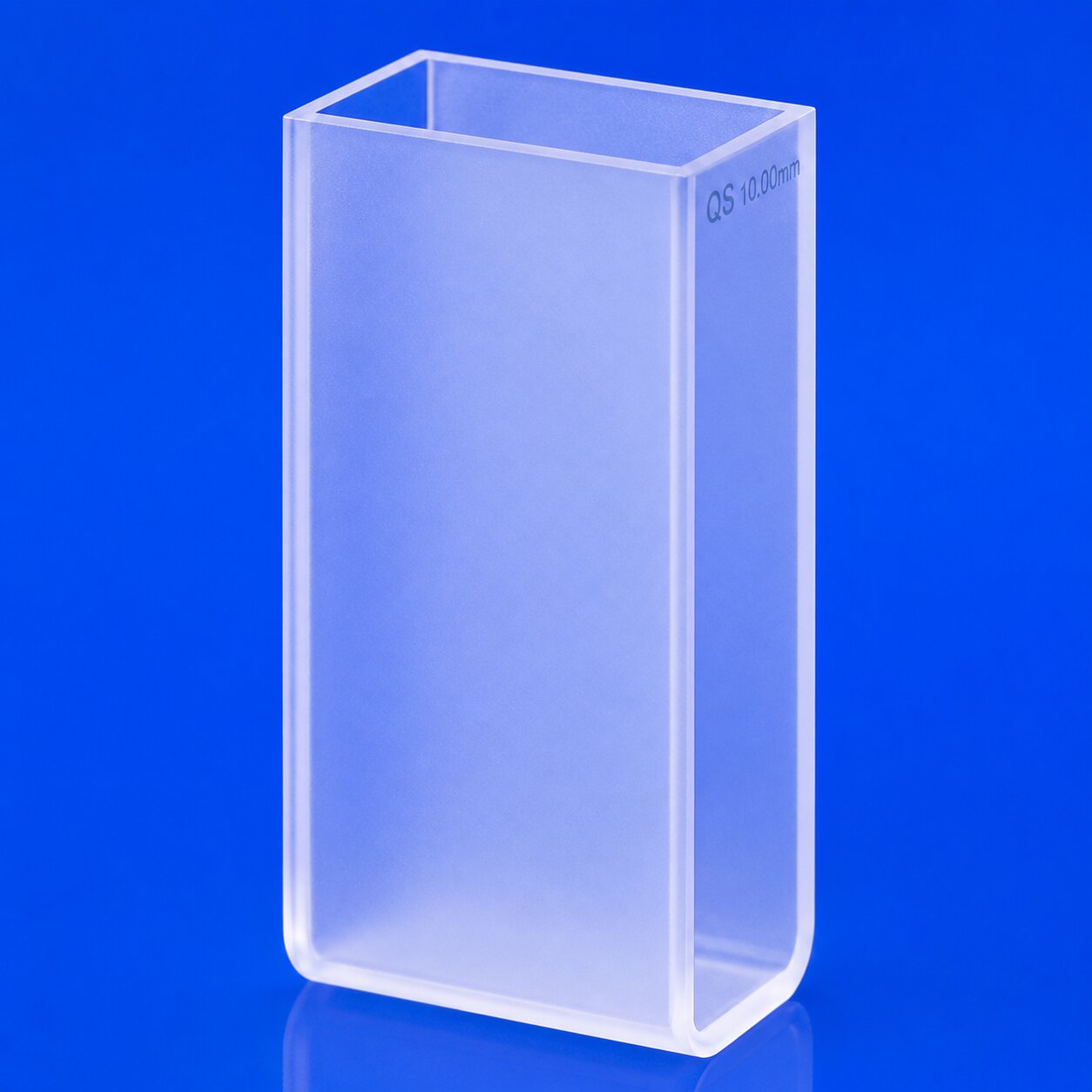

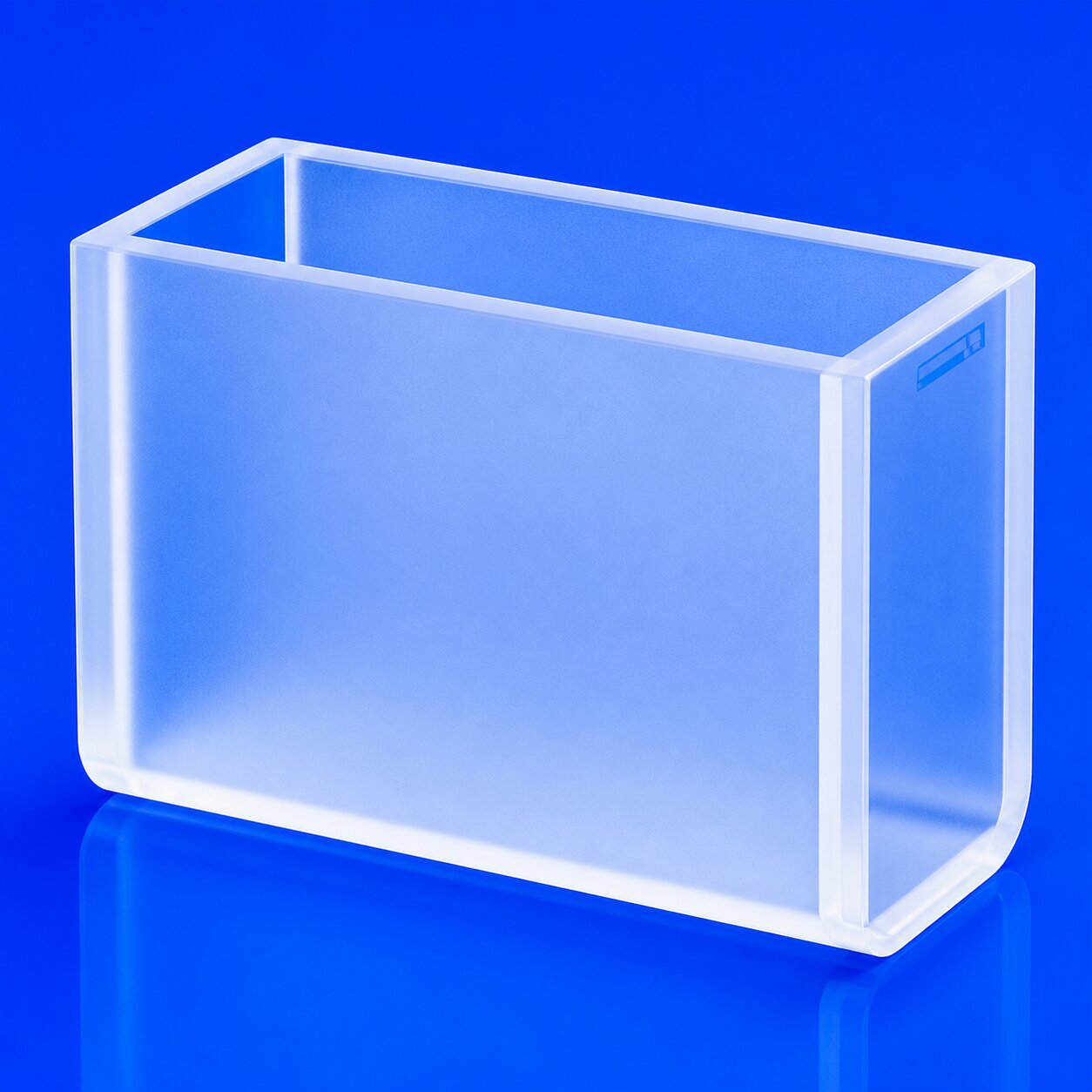

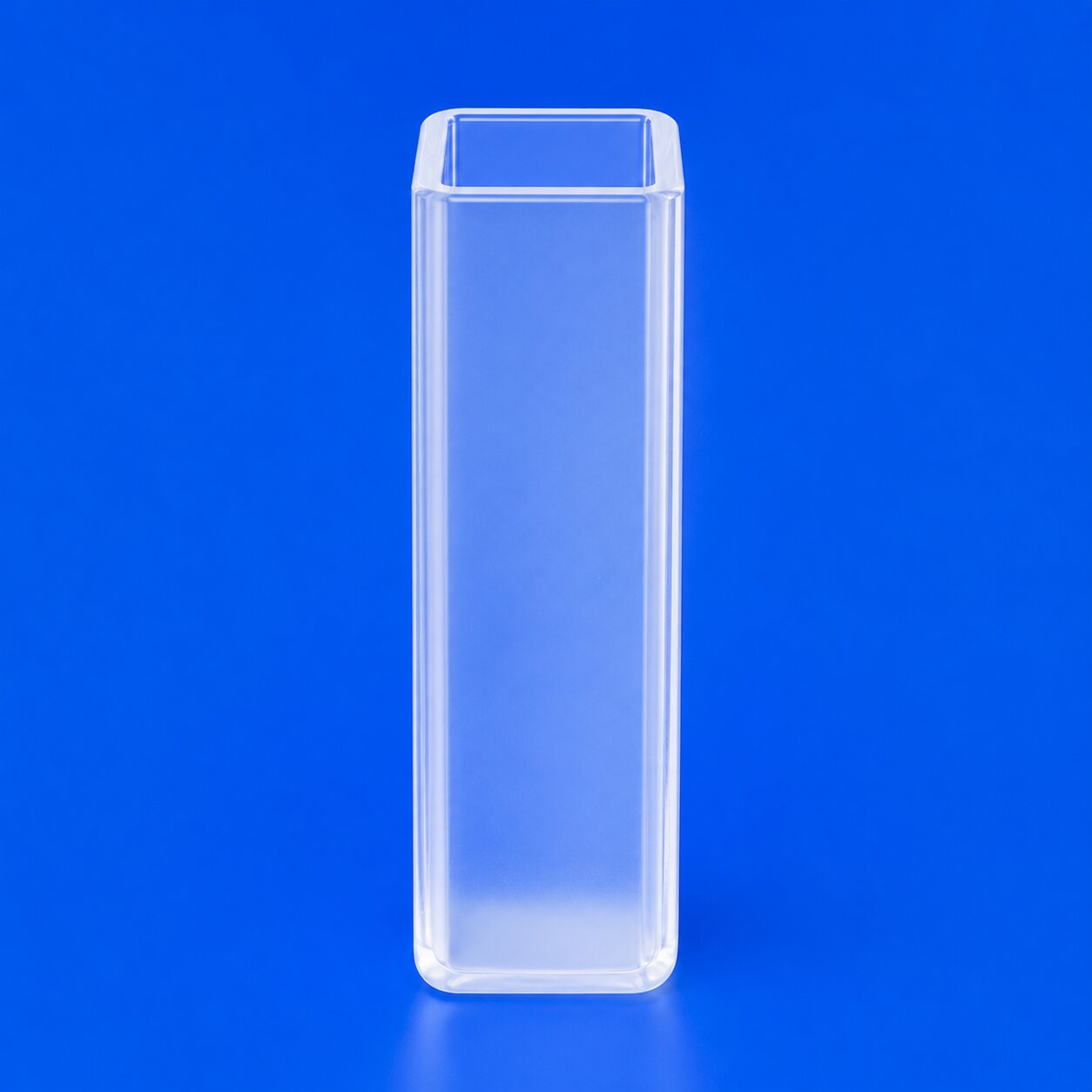

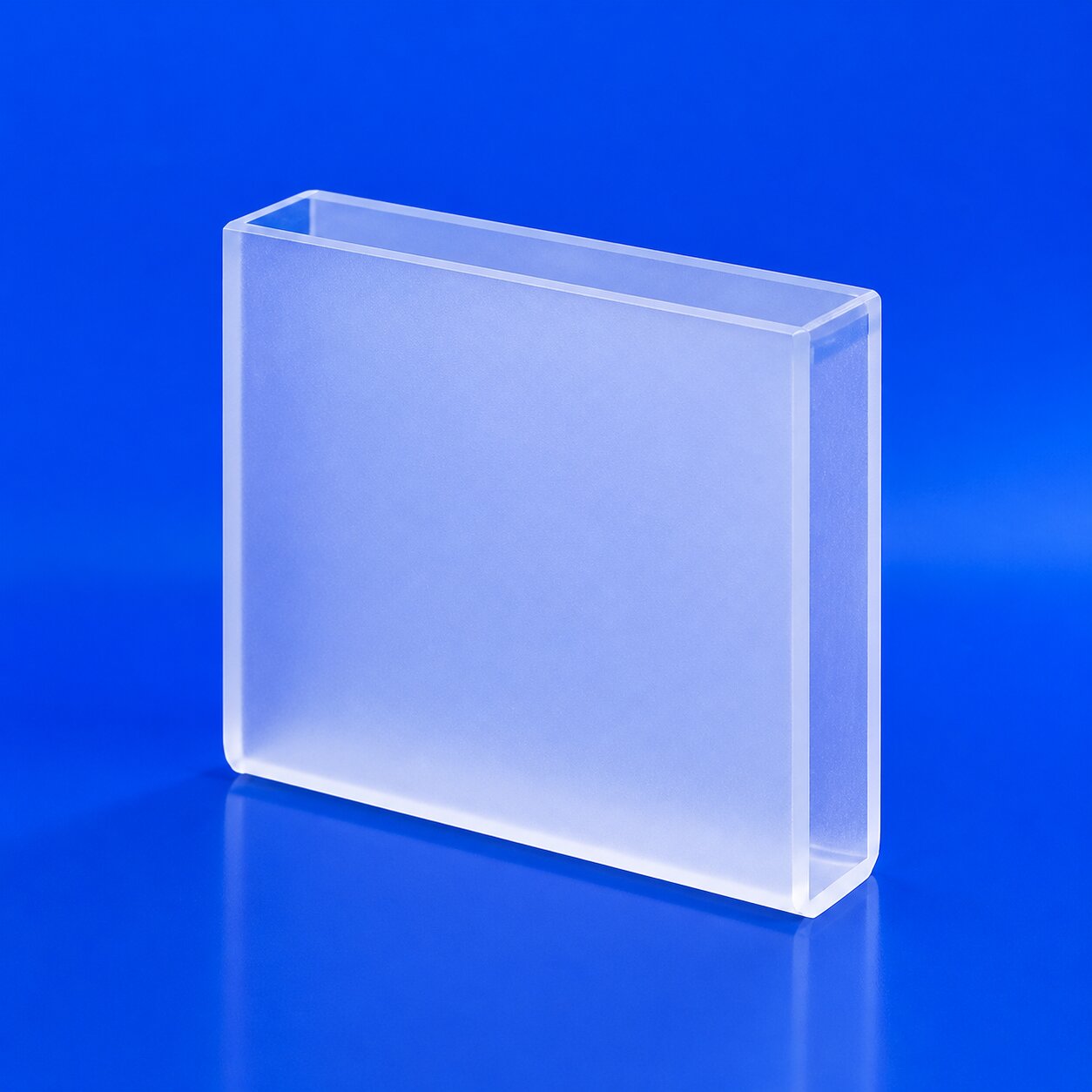

Кварцевая кювета — это прямоугольный или цилиндрический сосуд с прецизионно отполированными прозрачными оптическими гранями (окнами), через которые проходит свет при измерении. Стандартный размер кюветы для большинства спектрофотометров — внешние габариты 12,5×12,5×45 мм с внутренним сечением 10×10 мм и оптическим путём 10 мм; этот формат поддерживается всеми распространёнными приборами. Кюветы с двумя оптическими окнами (на двух противоположных гранях) применяются в обычной спектрофотометрии «на просвет»; кюветы с четырьмя оптическими окнами (на всех четырёх боковых гранях) — во флюориметрии, где излучение возбуждения поступает через одну грань, а флуоресценция регистрируется через перпендикулярную грань.
| Материал | Кварцевое стекло КУ-1 (УФ), КУ-2 (видимый-БИК) |
| Стандартный внутренний размер | 10×10 мм |
| Стандартная высота | 45 мм (внутр.) |
| Длина оптического пути | От 1 до 100 мм (стандартные); 0,1 мм — под заказ |
| Число оптических окон | 2 (для абсорбции) или 4 (для флюориметрии) |
| Точность оптического пути | ±0,01 мм (для прецизионных) |
| Параллельность граней | До 1 угловой минуты |
Физические свойства
| Спектральный диапазон (КУ-1) | 200–2500 нм (с пропусканием выше 80%) |
| Спектральный диапазон (КУ-2) | 220–2500 нм |
| Светопропускание (видимый) | До 93% (без растворителя) |
| Качество оптической поверхности | Класс IV–II по ГОСТ 11141 (полированная) |
| Совмещение длины оптического пути в паре | ±0,005 мм (для согласованных пар) |
| Уровень флюоресценции собственный | Очень низкий (важно для флюориметрии) |
Химические свойства
| Стойкость к кислотам | Высокая, кроме плавиковой кислоты |
| Стойкость к основаниям | Высокая при комнатной температуре |
| Совместимость с органическими растворителями | Полная (метанол, ацетонитрил, гексан, ДМСО) |
| Совместимость с водными растворами | Полная |
| Загрязнение пробы материалом кюветы | Минимальное |
Сферы применения
Кварцевые кюветы — обязательное расходное оборудование лабораторий, использующих оптические методы анализа. В УФ-спектрофотометрии кюветы из марки КУ-1 применяются для регистрации спектров белков и нуклеиновых кислот (поглощение при 260 нм для ДНК/РНК, 280 нм для белков), для анализа лекарственных субстанций по фармакопейным методикам, для контроля качества готовых лекарственных форм, для определения концентрации веществ в исследовательских задачах. Обычное стекло поглощает УФ-излучение и для этого диапазона не годится — только кварцевая кювета.
В видимом и ближнем ИК-диапазоне кюветы используются для абсорбционной спектроскопии, для калориметрических методов определения концентраций (например, по реакциям с цветообразующими реагентами), для контроля качества пищевых продуктов и напитков. Во флюоресцентной спектроскопии кварцевые кюветы с четырьмя оптическими окнами применяются для определения флуоресцирующих веществ (флавоноиды, ароматические углеводороды, лекарственные препараты), для биологических исследований (флуоресцентные метки, белки с флуорофорами). В хемилюминесцентном анализе кюветы из чистого кварца минимизируют фоновое свечение и обеспечивают высокую чувствительность. В HPLC-детекторах проточные кварцевые кюветы — стандартный элемент спектрофотометрических детекторов. Также кварцевые кюветы востребованы в экологическом анализе, криминалистике, контроле качества и в учебных лабораториях.
Особенности производства кварцевых кюветов в ООО «ГК «Кварц-Пром»
Производство кварцевой кюветы — сочетание стеклодувной работы и прецизионной оптической обработки. ООО «ГК «Кварц-Пром» производит кварцевые кюветы на собственных мощностях с использованием марки КУ-1 для УФ-применений и КУ-2 для рутинной аналитики. Технологический процесс: подготовка четырёх плоских кварцевых пластин нужного размера из листового кварцевого стекла, прецизионная шлифовка и полировка их рабочих поверхностей до оптического качества (класс IV или II по ГОСТ 11141), сборка в коробчатую форму методом высокотемпературной диффузионной сварки (без клея и флюса — это обеспечивает чистоту и долговечность изделия), отжиг для снятия напряжений в зонах сварки, финальный контроль геометрии и оптических характеристик.
Особенно ответственный момент — сварка стенок: соединения должны быть герметичными, без подтекания жидкости через них при заполнении кюветы, и одновременно — без оптических искажений в зоне примыкания к рабочим окнам. Выполняется сварка опытным стеклодувом с последующим контролем на полярископе (на отсутствие напряжений в швах). Длина оптического пути контролируется с точностью до 0,01 мм для обычных кювет и до 0,005 мм для прецизионных пар (две кюветы в комплекте — одна для образца, вторая для холостого раствора, для дифференциальной спектрофотометрии). По запросу выполняем кюветы с термостатирующей рубашкой, с вводами для перемешивания, с особой длиной пути (например, 0,1 мм для концентрированных растворов) и нестандартных габаритов.
Как купить кварцевые кюветы от ООО «ГК «Кварц-Пром»
Чтобы купить кварцевые кюветы у производителя ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите длину оптического пути, число оптических окон (2 или 4), объём (стандартный, полумикро, микро, ультрамикро), наличие крышки или шлифа, рабочий спектральный диапазон (определяет выбор марки) и количество. Для дифференциальной спектрофотометрии заказывайте согласованные пары кювет.
Нужны кварцевые кюветы под заказ? Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ и чертежам — нестандартные оптические пути, термостатируемые кюветы с водяной рубашкой, многосекционные кюветы для специальных задач, проточные кюветы для конкретных детекторов хроматографов. После согласования параметров готовится коммерческое предложение, фиксируются сроки и запускается производство.
Стандарты транспортировки и хранения
Кварцевые кюветы — особо хрупкие и точные изделия, требующие исключительно аккуратной упаковки. Каждая кювета упаковывается индивидуально в защитный футляр (картонный или пластиковый) с мягким наполнителем, исключающим контакт оптических граней с упаковочным материалом. Согласованные пары кювет упаковываются в общий футляр с маркировкой. Тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить кварцевые кюветы следует в сухих закрытых помещениях при температуре от +10 до +30 °C в исходной упаковке или в специальных кюветных пеналах. Кюветы из марки КУ-1 для УФ-применений хранятся в герметичной упаковке для защиты от загрязнений жирами и углеводородами, снижающими УФ-прозрачность. После использования кюветы тщательно промываются (см. ниже) и сразу убираются в защитный футляр — длительное оставление в открытом виде приводит к оседанию пыли и загрязнений. Не допускается контакт с парами агрессивных веществ.
Требования к безопасности при использовании кварцевых кювет
При работе с кварцевыми кюветами категорически запрещено касаться оптических граней пальцами — следы потовых выделений и жиров с кожи рук создают на поверхности плёнку, которая поглощает УФ-излучение и снижает точность измерений. Кюветы держат за матовые (не оптические) грани, обычно за верхние края. Чистка оптических граней выполняется специальными салфетками для оптики, смоченными подходящим растворителем (этанол, дистиллированная вода). Бумажные салфетки не используются — они оставляют волокна и могут поцарапать поверхность.
Промывка кюветы между измерениями выполняется обильным количеством растворителя, в котором был предыдущий образец — либо дистиллированной водой, либо органическим растворителем. Не допускается применение моющих средств, содержащих абразивные частицы. Для глубокой очистки от устойчивых загрязнений (биологические образцы, осадки) применяется выдержка в концентрированных кислотах (азотной или хромовой), но не плавиковой и не горячей щёлочи — последние разрушают кварц. После любой химической обработки кюветы промываются дистиллированной водой и спиртом, высушиваются естественным образом или продувкой чистым воздухом. При работе с агрессивными средами проверяется совместимость материала. При высоких температурах (термостатируемые кюветы) соблюдается умеренная скорость нагрева. Персоналу следует работать в чистых лабораторных перчатках для исключения загрязнения поверхностей.
