NaCl (Натрий Хлористый)
Характеристики
Химическая формула:
NaCl
Молекулярная масса:
58,44 г/моль
Внешний вид:
Бесцветные кристаллы кубической формы
Запах:
Отсутствует
Вкус:
Характерный соленый
Плотность:
2,165 г/см³ (при 20°C)
Температура плавления:
800,8°C
Температура кипения:
1465°C
Растворимость в воде:
35,9 г/100 мл (при 25°C)
Показатель преломления:
1,5442 (при 589 нм)
Хлорид натрия (NaCl), известный как обычная поваренная соль, в монокристаллической форме представляет собой ценнейший материал для специальной оптики. Его ключевые свойства включают:
- Исключительно широкий спектральный диапазон пропускания от 0,21 до 17 мкм
- Минимальное поглощение излучения — идеален для мощных лазерных систем
- Высокая температурная устойчивость — сохраняет свойства до 400°C
- Отличная способность к полировке — позволяет достигать оптического качества поверхностей
Физические свойства хлорида натрия (NaCl)
| Параметр | Значение |
| Плотность | 2.17 г/см3 |
| Температура плавления | 801° C |
| Коэффициент теплопроводности | 1.15 Вт/(м K) при 273 К |
| Коэффициент термического расширения | 44 x 10-6/К |
| Твердость по Кнупу | 18.2 кг/мм2 <100> (масса индентора 200 г) |
| Удельная теплоемкость | 854 Дж/(кг K) при 0 °C |
| Диэлектрическая постоянная (f=1 МГц) | 5.9 |
| Модуль Юнга, E | 39.98 ГПа |
| Модуль сдвига, G | 12.61 ГПа |
| Модуль объемной деформации, K | 24.42 ГПа |
| Упругие коэффициенты | C11=48.5 МПа, C12=12.3 МПа, C44=12.61 МПа |
| Предел упругости | 2.4 МПа |
| Коэффициент Пуассона | 0.252 |
Оптические свойства хлорида натрия (NaCl)

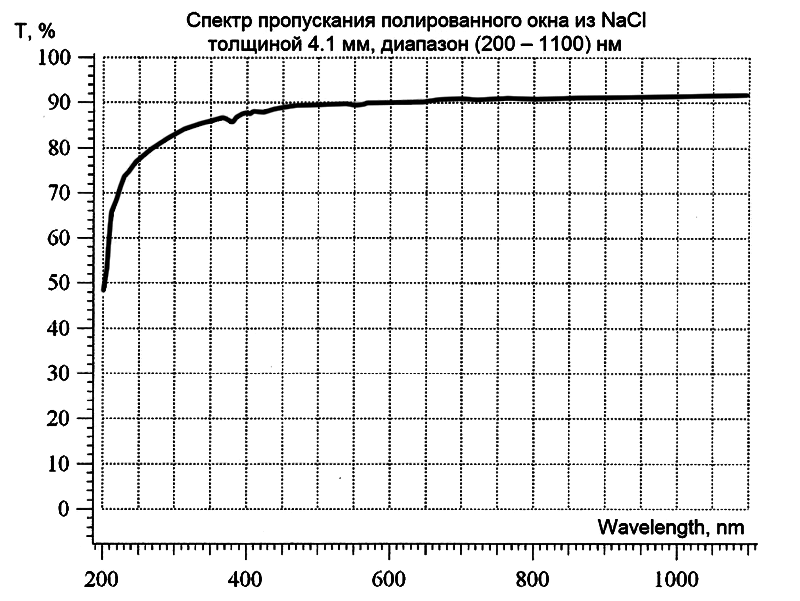

Спектр пропускания полированного окна из NaCl толщиной 4.1 мм в диапазонах (200 – 1100)
| Параметр | Значение |
| Диапазон пропускания | 0.2 — 15 мкм |
| Показатель преломления, n | 1.49065 (l = 11 мкм) |
| Потери на отражение | 7.5% (l = 10.6 мкм, 2 поверхности) |
| dn/dT | -40.83 x 10-6/K |
| Коэффициент поглощения | 1.64 х10-4 см-1, l = 2.7 мкм |
| Диапазон пропускания | 0.2 — 15 мкм |
Химические свойства хлорида натрия (NaCl)

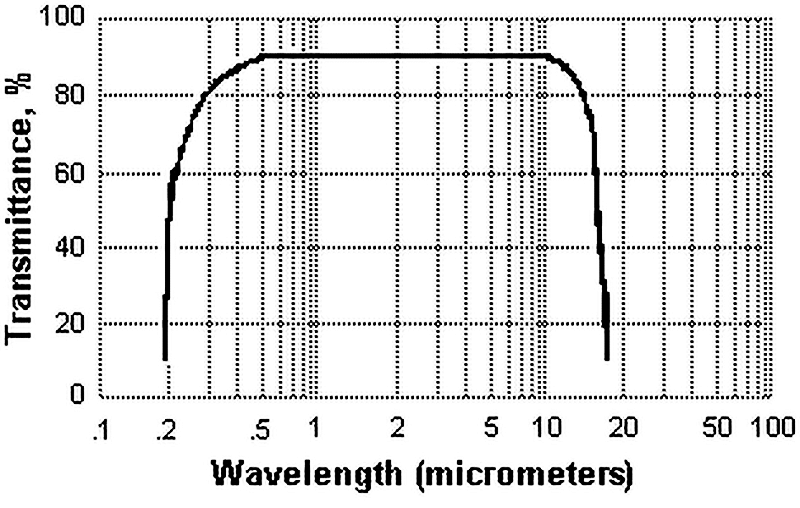

Спектр пропускания полированного окна из NaCl толщиной 4.1 мм в диапазонах (2.5 – 25.0) мкм
| Параметр | Значение |
| Растворимость | 35.7 г / 100 г воды при 273 К |
| Молекулярный вес | 58.45 |
| Класс | Кубический (111), структура NaCl. Раскалывается по кристаллографическим плоскостям. |
Показетель преломления
| Длина волны, мкм | 0.35 | 0.46 | 0.68 | 1.25 | |
| Показатель преломления | 1.58 | 1.56 | 1.54 | 1.53 | |
| Длина волны, мкм | 4.50 | 7.30 | 9.50 | 10.6 | |
| Показатель преломления | 1.52 | 1.51 | 1.50 | 1.49 | |
| Длина волны, мкм | 12.0 | 13.1 | 14.2 | 15.1 | 16.0 |
| Показатель преломления | 1.48 | 1.47 | 1.46 | 1.45 | 1.44 |
Технология производства оптического NaCl
Кристаллы хлорида натрия для оптических применений выращиваются методом Кирополуса, который обеспечивает:
- Получение монокристаллов высокой химической чистоты
- Минимальное количество структурных дефектов
- Оптическую однородность по всему объёму кристалла
- Возможность производства крупногабаритных заготовок
Процесс изготовления оптических компонентов включает:
- Прецизионное раскалывание кристалла по естественным плоскостям спайности
- Точную механическую обработку с учётом кристаллографической ориентации
- Финишную полировку в контролируемых условиях влажности
- Контроль качества с помощью интерферометрических методов
Основные виды оптических компонентов
1. Плоскопараллельные пластины
- Используются как защитные окна в ИК-технике
- Применяются в лазерных системах среднего ИК-диапазона
- Служат разделительными элементами в оптических схемах

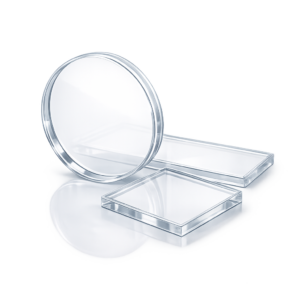

2. Оптические окна
- Защищают чувствительные элементы приборов
- Обеспечивают ввод/вывод излучения в вакуумных системах
- Используются в спектроскопических установках
3. Линзы
- Коллимирующие и фокусирующие элементы для ИК-диапазона
- Компоненты тепловизионной оптики
- Элементы лазерных фокусирующих систем
Особенности эксплуатации и защиты
Хлорид натрия требует особых мер защиты из-за своей гигроскопичности:
Методы защиты от влаги:
- Термостатирование — поддержание температуры поверхности выше точки росы
- Герметизация — использование специальных влагозащитных корпусов
- Осушение среды — работа в условиях контролируемой влажности
- Защитные покрытия — нанесение тонких гидрофобных плёнок
Ограничения при использовании:
- Чувствительность к резким температурным перепадам
- Образование центров окраски под воздействием излучения
- Механическая хрупкость — требует аккуратного обращения
Сравнительная таблица свойств
| Характеристика | NaCl | KBr | KCl |
|---|---|---|---|
| Диапазон пропускания, мкм | 0.21-17 | 0.4-25 | 0.2-20 |
| Макс. рабочая температура, °C | 400 | 300 | 400 |
| Гигроскопичность | Очень высокая | Высокая | Высокая |
| Твердость по Моосу | 2.5 | 2 | 2 |
| Стоимость обработки | Средняя | Высокая | Средняя |
Преимущества выбора NaCl для ИК-оптики
- Исключительная прозрачность в среднем ИК-диапазоне
- Низкая стоимость по сравнению с другими ИК-материалами
- Простота обработки — легко полируется до оптического качества
- Термическая стабильность — широкий рабочий температурный диапазон
- Минимальное поглощение — идеален для мощных лазерных систем
Области применения
1. Лазерные технологии
- Окна и линзы для CO₂-лазеров (10,6 мкм)
- Компоненты химических лазеров
- Элементы лазерных резонаторов
2. Инфракрасная спектроскопия
- Кюветы для ИК-спектрометров
- Окна спектроскопических ячеек
- Призмы для спектрального анализа
3. Научные исследования
- Компоненты вакуумных ИК-систем
- Оптика для астрономических наблюдений
- Элементы исследовательских установок
Наши производственные возможности
Мы предлагаем полный цикл изготовления оптических компонентов из NaCl:
- Производство по индивидуальным чертежам
- Прецизионную обработку поверхностей
- Контроль качества с помощью современных методов
- Комплексные решения по защите от влаги
- Техническое сопровождение проектов
Все изделия производятся с соблюдением строгих стандартов качества и сопровождаются полной технической документацией.
