Плосковыпуклые линзы из хлорида натрия NaCl
Изготавливаем плосковыпуклые линзы из хлорида натрия (NaCl) для FTIR-спектроскопии, ИК-кювет и лазерной оптики среднего ИК-диапазона. Кристаллический NaCl с диапазоном пропускания 0,2–18 мкм, низким коэффициентом поглощения, выращивается методом Кирополуса. Местная ошибка формы dN ≤ 1 (λ = 632,8 нм). По чертежу или ТЗ заказчика, от 1 шт.

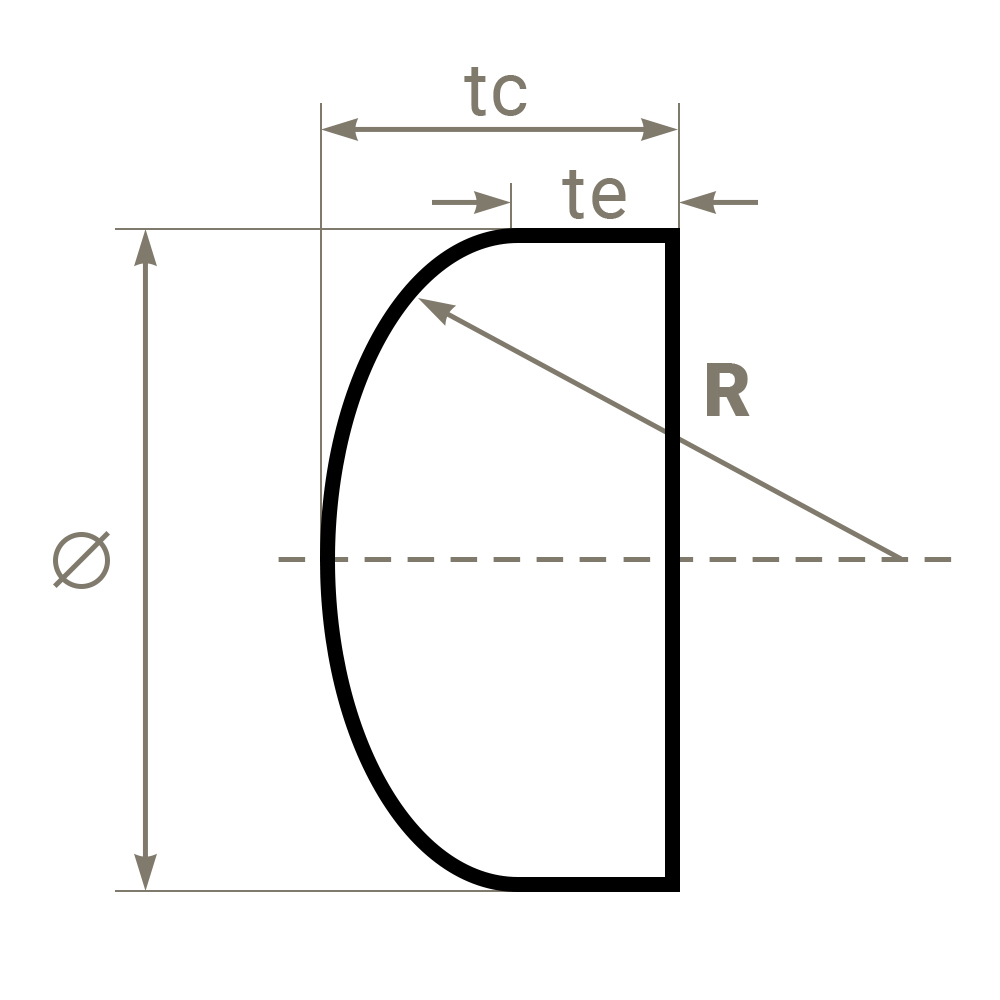

Для тонких плосковыпуклых линз из NaCl. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).

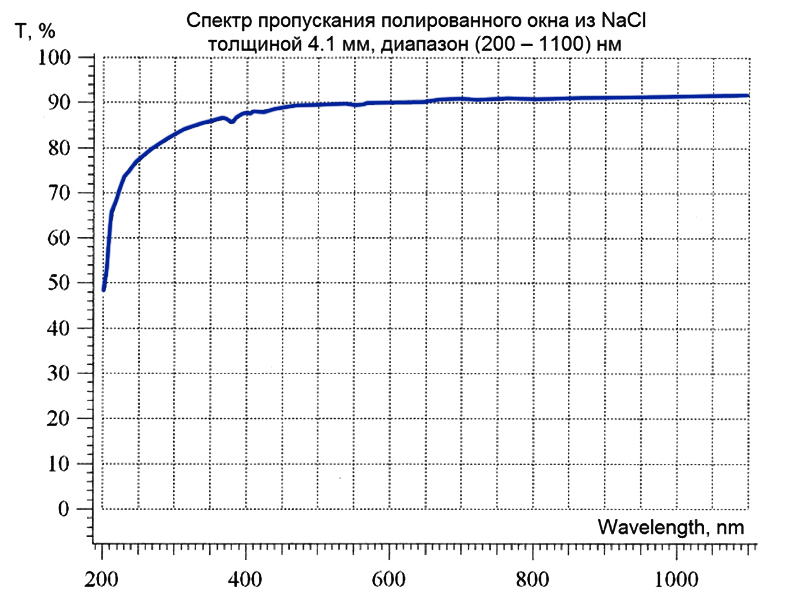

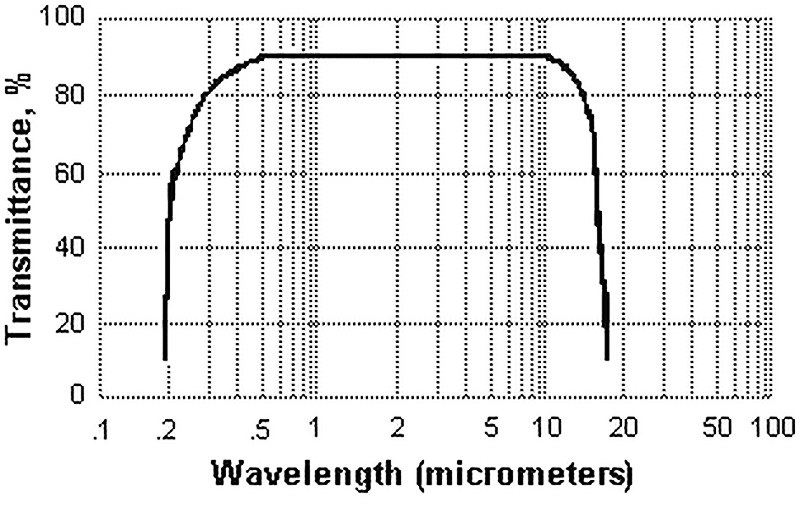

Спектр пропускания полированного окна из NaCl толщиной 4,1 мм в диапазоне 200–1100 нм.

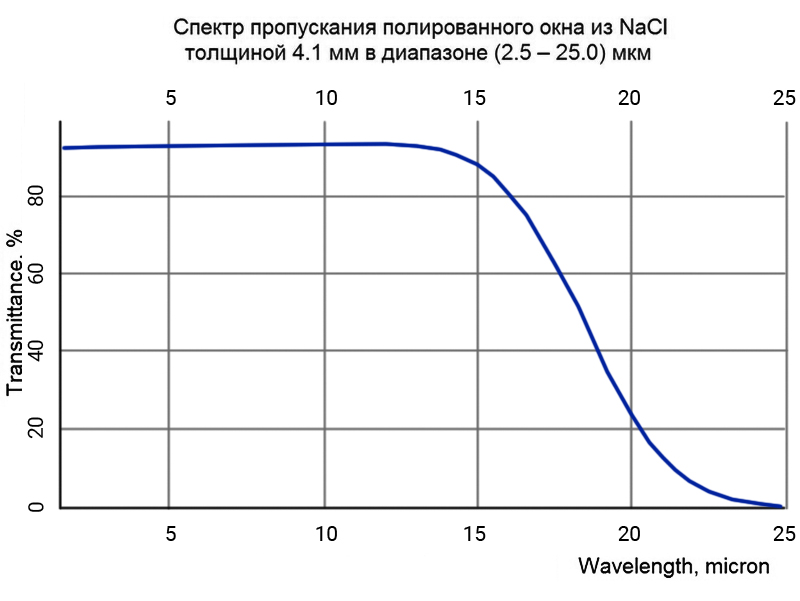

Спектр пропускания полированного окна из NaCl толщиной 4,1 мм в диапазоне 2,5–25 мкм.
Физические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Плотность | 2,17 г/см³ |
| Температура плавления | 801 °C |
| Коэффициент теплопроводности | 1,15 Вт/(м·K) при 273 K |
| Коэффициент термического расширения | 44 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 18,2 кг/мм² <100> (масса индентора 200 г) |
| Удельная теплоёмкость | 854 Дж/(кг·K) при 0 °C |
| Диэлектрическая постоянная (f = 1 МГц) | 5,9 |
| Модуль Юнга E | 39,98 ГПа |
| Модуль сдвига G | 12,61 ГПа |
| Модуль объёмной деформации K | 24,42 ГПа |
| Упругие коэффициенты | C11 = 48,5 МПа; C12 = 12,3 МПа; C44 = 12,61 МПа |
| Предел упругости | 2,4 МПа |
| Коэффициент Пуассона | 0,252 |
Оптические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Диапазон пропускания | 0,2 – 15 мкм |
| Показатель преломления n | 1,49065 (λ = 11 мкм) |
| Потери на отражение | 7,5 % (λ = 10,6 мкм, 2 поверхности) |
| dn/dT | −40,83 × 10⁻⁶ /K |
| Коэффициент поглощения | 1,64 × 10⁻⁴ см⁻¹ (λ = 2,7 мкм) |
Химические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 35,7 г / 100 г при 273 K |
| Молекулярный вес | 58,45 |
| Класс | Кубический (111), структура NaCl. Раскалывается по кристаллографическим плоскостям. |
Показатель преломления NaCl по длинам волн
| Длина волны, мкм | 0,35 | 0,46 | 0,68 | 1,25 | |
| Показатель преломления | 1,58 | 1,56 | 1,54 | 1,53 | |
| Длина волны, мкм | 4,50 | 7,30 | 9,50 | 10,6 | |
| Показатель преломления | 1,52 | 1,51 | 1,50 | 1,49 | |
| Длина волны, мкм | 12,0 | 13,1 | 14,2 | 15,1 | 16,0 |
| Показатель преломления | 1,48 | 1,47 | 1,46 | 1,45 | 1,44 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | NaCl кристаллический (метод Кирополуса) |
| Тип линзы | Плосковыпуклая сферическая |
| Диаметр и FL | По чертежу заказчика |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 60/40 по MIL-PRF-13830B (мягкий гигроскопичный материал) |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Максимальная рабочая температура | До 400 °C; чувствителен к тепловым ударам |
| Защита от влаги | Обязательна — осушённая среда или нагреватель, поддерживающий температуру поверхности выше окружающей |
| Просветляющее покрытие | По запросу под рабочую длину волны |
Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из NaCl любых диаметров и фокусных расстояний по чертежу или ТЗ заказчика, от 1 шт. Также поставляем окна, плоскопараллельные пластины и кюветную оптику из NaCl.
Изготовление
Для производства плосковыпуклых линз из хлорида натрия применяем технологию прецизионной обработки гигроскопичных кристаллов в условиях контролируемой влажности:
- распиловка слитка NaCl, выращенного методом Кирополуса, с учётом плоскостей раскола;
- сферическое шлифование выпуклой стороны мягкими абразивами;
- тонкая шлифовка и доводка плоской поверхности;
- финишная полировка по специальной технологии при контролируемой влажности воздуха под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- защита оптических поверхностей от атмосферной влаги (упаковка с осушителем, опционально — нанесение защитного покрытия);
- контроль геометрии и пропускания в ИК-диапазоне.
За счёт низкого коэффициента поглощения (1,64 × 10⁻⁴ см⁻¹ на 2,7 мкм) хлорид натрия применим в высокомощных лазерных системах при условии защиты от влаги.
Области применения
- FTIR-спектроскопия — окна для кювет и фокусирующая оптика в диапазоне 0,2–17 мкм;
- Дисперсионные ИК-спектрометры — призмы и линзы;
- Высокомощные ИК-лазерные системы — за счёт низкого коэффициента поглощения;
- Газоанализаторы и кюветы для жидкостей в ИК-диапазоне;
- Лабораторная ИК-оптика общего назначения — недорогая альтернатива KBr и CaF₂;
- Подложки для образцов в ИК-микроскопии;
- Светоделители и оптика для ИК-спектральной техники.
Как купить
Изготавливаем плосковыпуклые линзы из NaCl по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN, S/D и условиями эксплуатации (рабочая длина волны, температура, влажность) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне прозрачен NaCl?
0,2–15 мкм по официальным данным; на практике часто говорят о работе до 17–18 мкм. Покрывает UV (от 200 нм), видимый, MWIR и значительную часть LWIR.
Чем NaCl отличается от KBr?
NaCl дешевле и менее гигроскопичен, чем KBr. Окно прозрачности уже (до ~17 мкм против 25 мкм у KBr), поэтому для дальнего ИК выбирают KBr, а для среднего ИК — чаще NaCl.
Можно ли использовать NaCl во влажной среде?
Нет. Растворимость 35,7 г / 100 г воды — материал гигроскопичен. Полированные поверхности должны быть защищены: хранение в упаковке с осушителем, эксплуатация в осушённой атмосфере или с обогревом оптики выше окружающей температуры.
Какая максимальная рабочая температура?
До 400 °C. Однако NaCl чувствителен к тепловым ударам — резкие градиенты температуры противопоказаны.
Подходит ли NaCl для лазерной оптики?
Да, для высокомощных ИК-лазерных систем — за счёт очень низкого коэффициента поглощения (1,64 × 10⁻⁴ см⁻¹). Главное условие — защита от влаги и механических нагрузок.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
