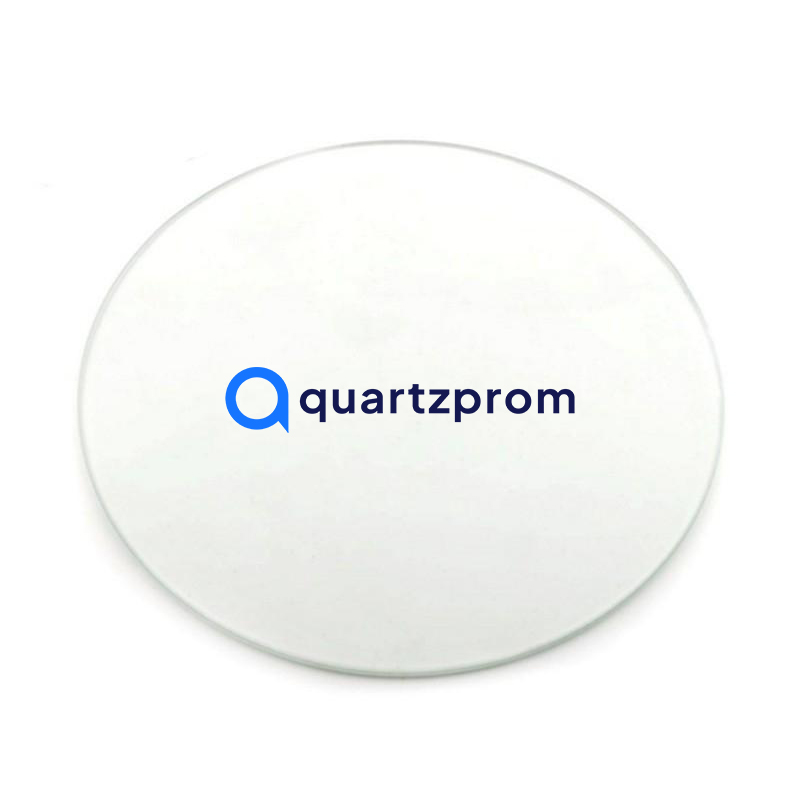

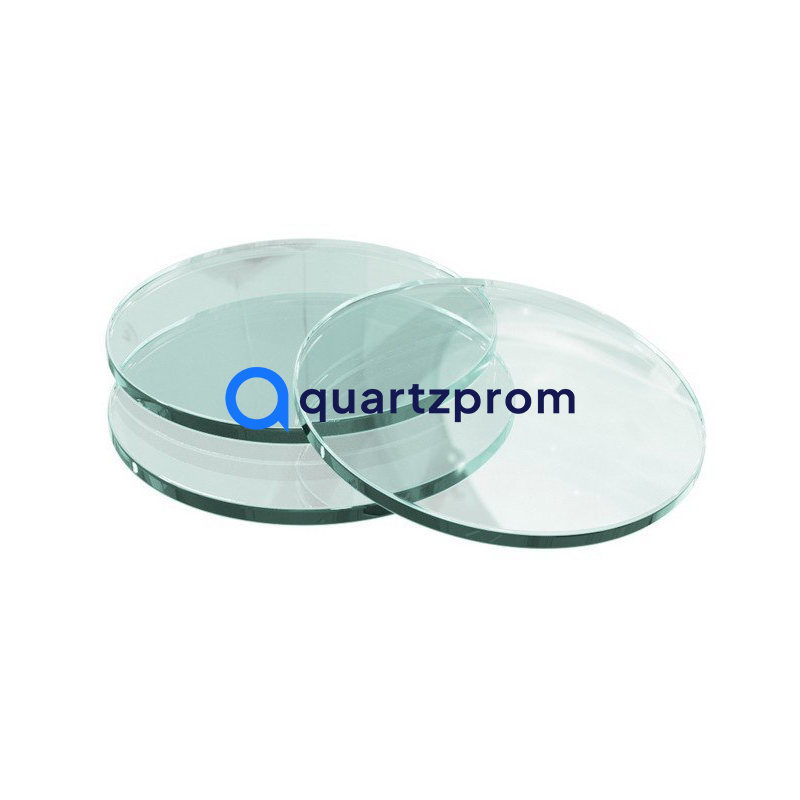

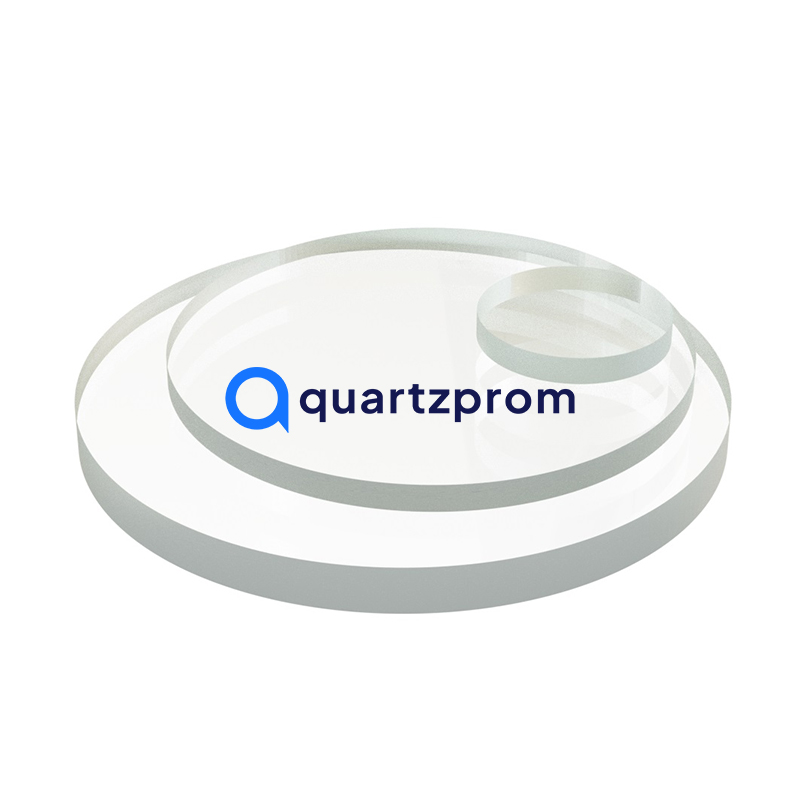

Стекло СИЗ круглое
Изготавливаем закалённые иллюминаторные стёкла СИЗ круглой формы по ГОСТ 9424-79 для остекления судовых иллюминаторов надводных кораблей и судов всех типов. Диаметры от 163 до 469 мм, толщина 6–20 мм. Прозрачное и матированное с одной стороны исполнение. Срок изготовления любых стёкол под заказ — 2–3 недели.
Стандартные типоразмеры и масса круглых стёкол СИЗ
| Марка по ГОСТ 9424-79 | Масса, г |
|---|---|
| СИЗ-163-165×6 | 281 |
| СИЗ-163-165×8 | 374 |
| СИЗ-207-209×8 | 601 |
| СИЗ-213-215×8 | 637 |
| СИЗ-213-215×10 | 796 |
| СИЗ-213-215×12 | 955 |
| СИЗ-213-215×15 | 1193 |
| СИЗ-263-265×8 | 969 |
| СИЗ-263-265×10 | 1211 |
| СИЗ-263-265×12 | 1453 |
| СИЗ-314-317×10 | 1729 |
| СИЗ-314-317×12 | 2075 |
| СИЗ-314-317×15 | 2593 |
| СИЗ-316-319×8 | 1401 |
| СИЗ-316-319×10 | 1751 |
| СИЗ-316-319×12 | 2101 |
| СИЗ-316-319×15 | 2626 |
| СИЗ-364-367×10 | 2320 |
| СИЗ-364-367×15 | 3480 |
| СИЗ-364-367×20 | 4640 |
| СИЗ-366-369×8 | 1750 |
| СИЗ-366-369×10 | 2346 |
| СИЗ-366-369×12 | 2815 |
| СИЗ-366-369×15 | 3518 |
| СИЗ-415-418×10 | 3013 |
| СИЗ-415-418×12 | 3615 |
| СИЗ-415-418×15 | 4519 |
| СИЗ-416-419×10 | 3027 |
| СИЗ-416-419×12 | 3632 |
| СИЗ-416-419×15 | 4540 |
| СИЗ-466-469×12 | 4554 |
Соответствие диаметра иллюминатора в свету и размеров стекла по ГОСТ 9424-79
| Диаметр иллюминатора в свету, мм | Диаметр стекла, мм | Толщина стекла, мм |
|---|---|---|
| 150 | 163-165 | 6 |
| 200 | 213-215 | 6, 8, 10, 12*, 15* |
| 250 | 263-265 | 6, 8, 10*, 12, — |
| 300 | 314-317 | 10, 12, 15 |
| 300 | 316-319 | 8, 10, 12*, 15* |
| 350 | 364-367 | 12, 15 |
| 350 | 366-369 | 8, 12, 15 |
| 400 | 415-418 | 12, 15 |
| 400 | 416-419 | 10, 12, 15* |
* — толщины, применяемые только для матированных стёкол.
Предельные отклонения по толщине
| Номинальная толщина, мм | Предельное отклонение, мм |
|---|---|
| 6 | ±0,2 |
| 8 | ±0,3 |
| 10 | ±0,3 |
| 12 | ±0,3 |
| 15 | ±0,5 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Полированное листовое стекло, термически закалённое |
| Стандарт | ГОСТ 9424-79 |
| Форма | Круглая |
| Виды поверхности | Прозрачное; матированное с одной стороны |
| Разнотолщинность (отклонение от параллельности) | не более 0,2 мм |
| Обработка торцов | шлифовка с притупленной кромкой |
| Коэффициент направленного пропускания света | не менее 0,86 для прозрачных стёкол |
| Условное обозначение | пример: СИЗ-316-319×15 ГОСТ 9424-79 |
| Срок изготовления | 2–3 недели |
Условное обозначение: СИЗ — стекло иллюминаторное закалённое, далее предельные размеры в мм, после × — номинальная толщина в мм.
Изготовление
Для производства круглых стёкол СИЗ применяем технологию полировки и термозакалки листового стекла:
- раскрой полированной заготовки под номинальный диаметр с учётом припусков;
- фигурная обработка по контуру;
- шлифовка торцов с формированием притупленной кромки;
- матирование одной стороны — для матированного исполнения;
- термическая закалка для получения мелкокристаллической структуры разрушения;
- контроль разнотолщинности в пределах 0,2 мм;
- контроль внутренних напряжений в полярископе;
- контроль коэффициента направленного пропускания света (не менее 0,86).
Закалка обеспечивает разрушение стекла на мелкие безопасные осколки с тупыми гранями — критически важное свойство для безопасности экипажа.
Области применения
- Бортовые иллюминаторы надводных кораблей и судов всех типов;
- Иллюминаторы кают и служебных помещений;
- Матированные стёкла — для рассеянного освещения и обеспечения приватности;
- Замена штатных стёкол при ремонте судовых иллюминаторов;
- Поставка по требованиям РМРС, РРР и других классификационных обществ.
Как купить
Изготавливаем закалённые иллюминаторные стёкла СИЗ круглой формы по ГОСТ 9424-79, срок 2–3 недели. Отправьте запрос с маркой по ГОСТ (например, СИЗ-263-265×10) или с диаметром иллюминатора в свету и требуемой толщиной на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Что означает маркировка СИЗ-316-319×15?
СИЗ — стекло иллюминаторное закалённое; 316–319 — диапазон фактического диаметра стекла в мм; 15 — номинальная толщина в мм. ГОСТ 9424-79 — стандарт изготовления.
Какие толщины доступны для матированного исполнения?
В таблице соответствия диаметров часть толщин (отмечены звёздочкой) изготавливаются только в матированном варианте — например, 12 и 15 мм для СИЗ-213-215.
Какой срок изготовления?
2–3 недели на любые стёкла из размерной сетки ГОСТ 9424-79 под заказ.
Можно ли заказать прямоугольные иллюминаторные стёкла?
Да, прямоугольные СИЗ по ГОСТ 9424-79 — отдельная позиция каталога. Уточните размер в свету или предельные размеры стекла.
ГОСТ 9424-79 ещё действует?
Имеет статус «заменён», актуальный — ГОСТ ISO 21005-2016. Однако маркировка СИЗ и размерная сетка по ГОСТ 9424-79 остаются стандартом отрасли и используются производителями и заказчиками.
