Дисперсионные призмы

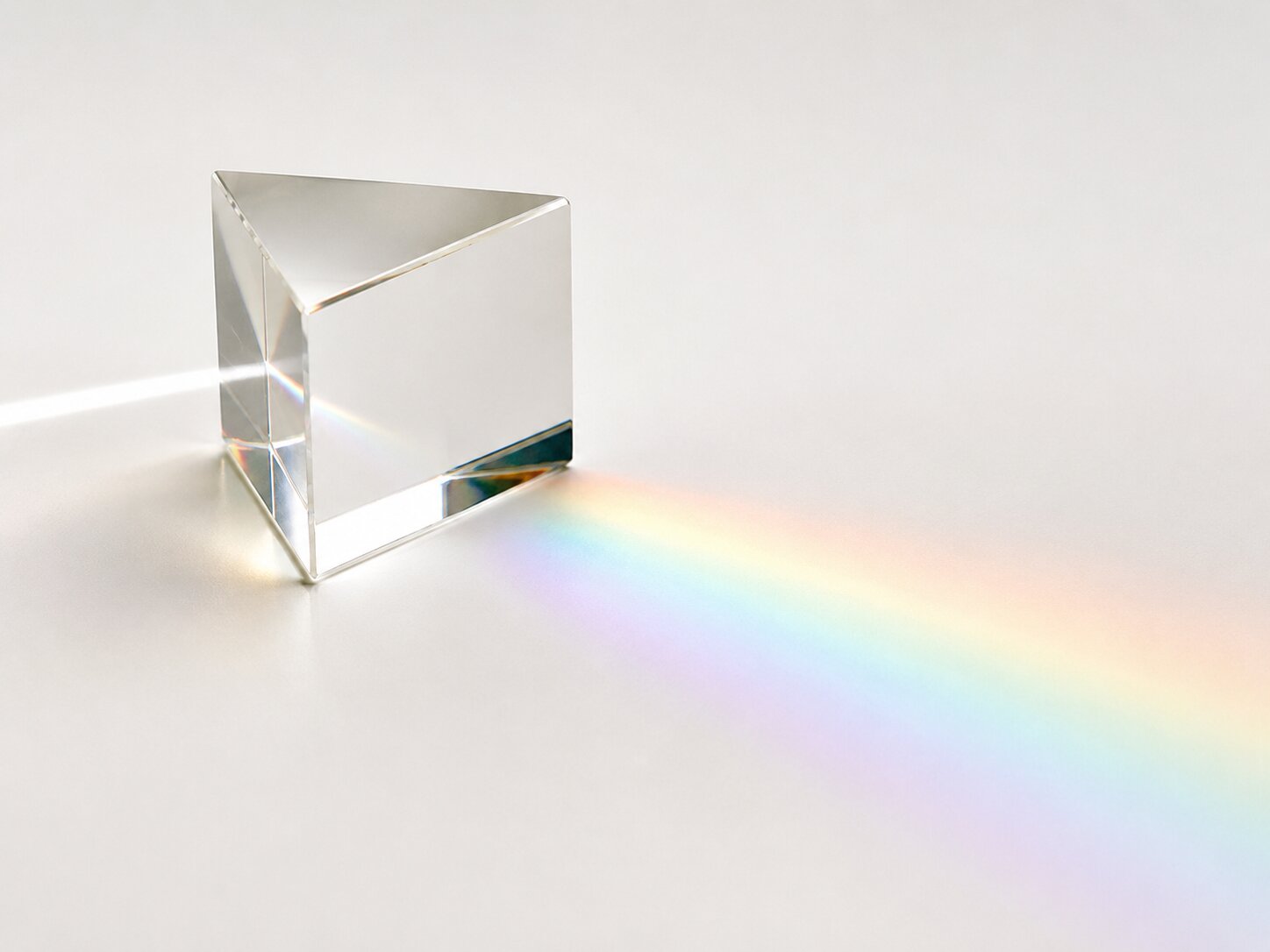

Дисперсионные призмы — это оптические детали с преломляющими гранями, которые раскладывают пучок белого света в спектр за счет разной величины преломления для разных длин волн. Дисперсионные призмы изготавливают из любого оптического материала, поэтому изделие не привязано к одной марке стекла. В ООО «ГК «Кварц-Пром» можно купить призмы с углом 60 градусов, призмы с просветлением, призмы для спектральных приборов и призмы по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию.

Поставки дисперсионные призмы от ООО «ГК «Кварц-Пром»

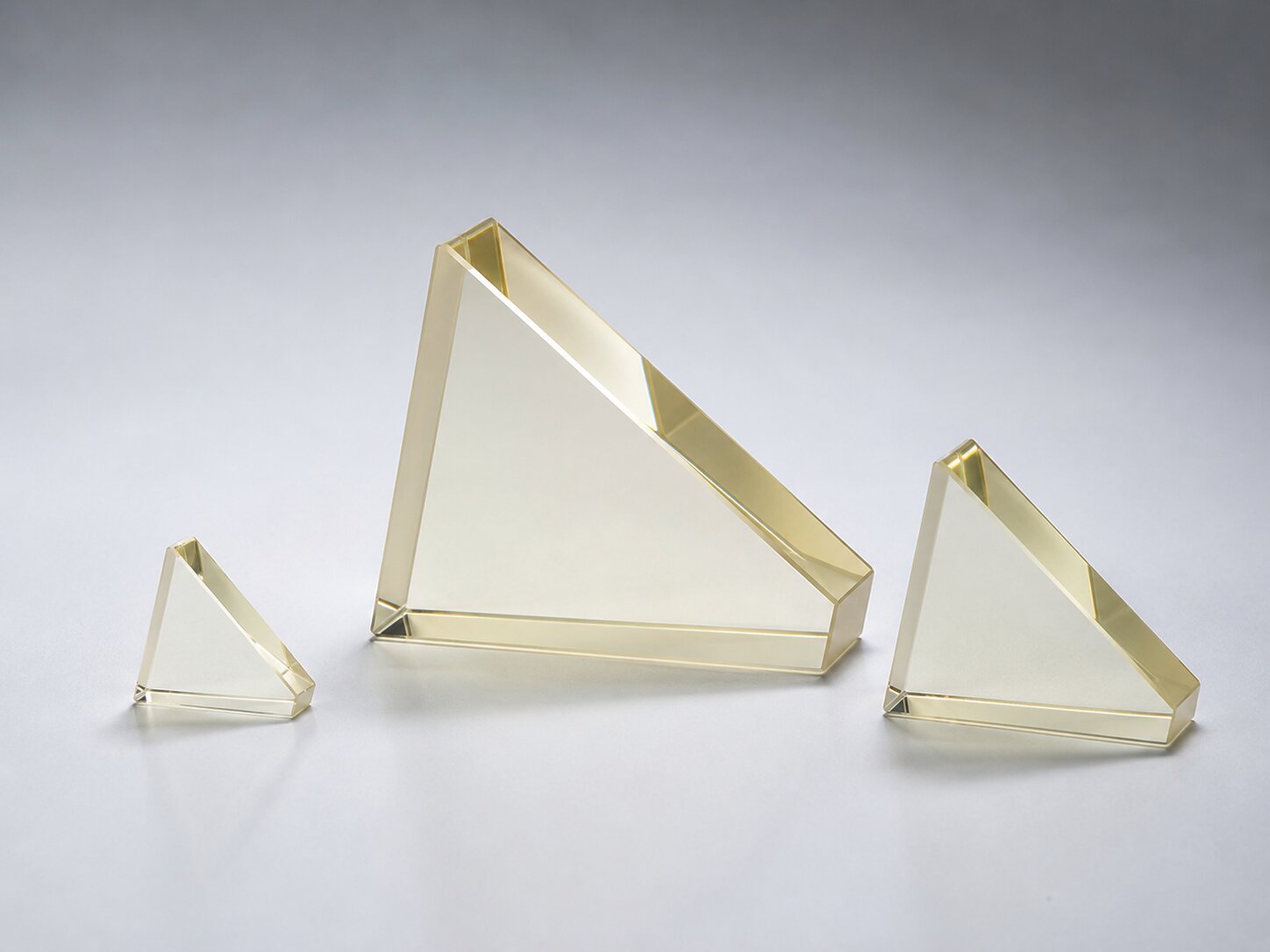

Поставляем дисперсионные призмы под задачи спектрального разложения света в монохроматорах, спектрометрах и спектрографах: с просветляющим покрытием рабочих граней, малогабаритные и большого размера, из бесцветного, цветного и кварцевого стекла, а также по индивидуальному техническому заданию. Изготавливаем заготовки и готовые детали любого размера и диаметра по вашим чертежам. Углы преломляющих граней, допуски, класс чистоты поверхности и покрытие согласуются под конкретный спектральный прибор и рабочий диапазон.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Дисперсионная призма представляет собой деталь с двумя плоскими преломляющими гранями, сходящимися под преломляющим углом, через которые пучок света проходит дважды и раскладывается в спектр: коротковолновое излучение отклоняется сильнее длинноволнового. Геометрические параметры, допуски, преломляющие углы и оптические характеристики назначают по чертежу заказчика в пределах требований ГОСТ 13240, ГОСТ 11141-84 и ГОСТ 23136-93. Числовые значения ниже приведены по этим стандартам.

Геометрические параметры и допуски

Чистота поверхности и материал

Сферы применения

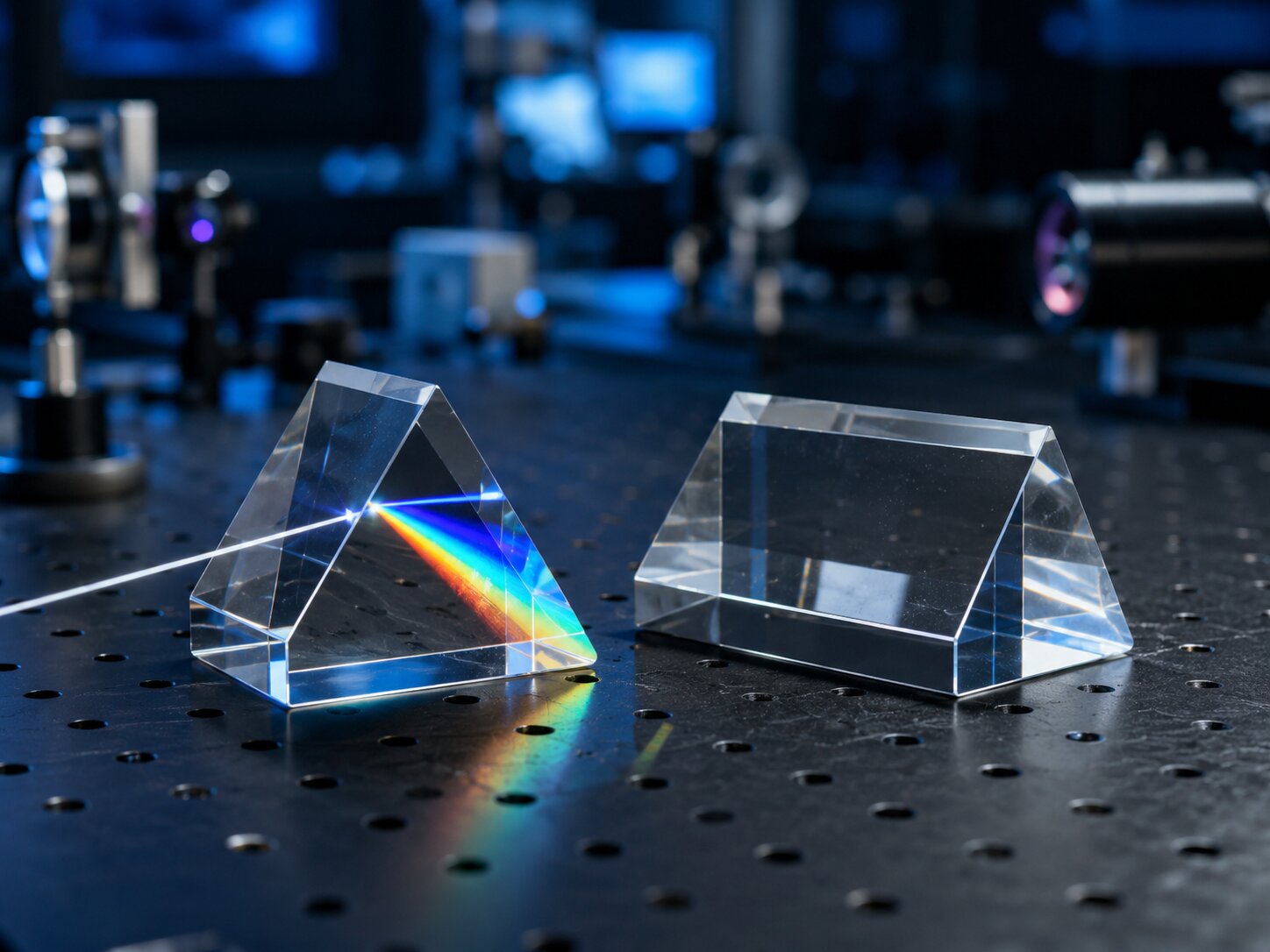

Дисперсионные призмы применяют в спектральном приборостроении, аналитической технике и научных исследованиях, где нужно разложить излучение в спектр и выделить отдельные длины волн. Их используют в монохроматорах, спектрометрах, спектрографах и спектрофотометрах в качестве диспергирующего элемента, который пространственно разделяет составляющие пучка по длинам волн. На преломляющих углах призмы строят системы выделения рабочей линии в источниках света, лазерной технике и измерительной аппаратуре.

Дисперсионные призмы ставят в эмиссионном и абсорбционном спектральном анализе, в колориметрии и фотометрии, в учебной и демонстрационной оптике. Их применяют в системах лазерной перестройки длины волны, в волоконно-оптических узлах и в приборах контроля состава вещества. Кварцевые дисперсионные призмы используют там, где требуется работа в ультрафиолетовом и инфракрасном диапазонах, высокое пропускание и стойкость к температуре и лазерному излучению, а призмы из тяжелых стекол применяют для усиления углового разложения спектра.

Особенности производства дисперсионные призмы в ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» работает с 2004 года и обеспечивает полный цикл изготовления дисперсионных призм на собственном оборудовании: от заготовки до полированной детали с покрытием, выдержанными преломляющими углами и контролем пирамидальности. Изготавливаем призмы любого размера и диаметра по вашим чертежам, из любых марок оптического и кварцевого стекла по согласованию.

Контроль геометрических параметров и допусков ведется по ГОСТ 13240, класса чистоты поверхностей по ГОСТ 11141-84, категорий и классов оптических параметров по ГОСТ 23136-93. Чертежи оформляем по правилам ГОСТ 2.412-81. Каждое изделие проходит аттестацию по согласованным с заказчиком требованиям, что позволяет выпускать дисперсионные призмы с точным преломляющим углом под конкретный спектральный прибор и рабочий диапазон длин волн.

Как купить дисперсионные призмы от ООО «ГК «Кварц-Пром»

Чтобы купить дисперсионные призмы в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По форме и назначению дисперсионные призмы Кварц-Пром соответствуют каталожным позициям ведущих зарубежных поставщиков оптики. Соответствия приведены справочно, по конструкции изделия, а не по нормативной базе.

Стандарты транспортировки и хранения

Дисперсионные призмы как изделия из оптического стекла принимают, упаковывают, транспортируют и хранят по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов 5(ОЖ4) по ГОСТ 15150, условия хранения 1(Л) по ГОСТ 15150. Изделия упаковывают в плотные дощатые ящики по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, ящики ставят крышками кверху, торцами по направлению движения.

Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской, с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Призмы перевозят всеми видами крытого транспорта в условиях, исключающих удары, давление и попадание влаги. Хранят в закрытых сухих помещениях, оберегая полированные преломляющие грани и ребра призм от механических повреждений и перепадов температуры.

Требования к безопасности

Оптическое стекло в готовых дисперсионных призмах химически инертно, не выделяет вредных веществ и безопасно при обращении. При механической обработке призм (резке, шлифовке, полировке преломляющих граней, формировании углов и снятии фасок) образуется стеклянная пыль и острые кромки, которые могут травмировать кожу и дыхательные пути.

Работы по обработке ведут с применением средств индивидуальной защиты: респиратора, защитных очков и перчаток, при включенной местной вытяжной вентиляции. Острые ребра и кромки призм притупляют фаской по чертежу. Стеклобой и отходы собирают в закрытую тару и утилизируют как твердые отходы, не допуская россыпи осколков.

Частые вопросы

Из какого материала вы делаете дисперсионные призмы?

Дисперсионные призмы изготавливают из любых марок оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретный материал подбирается под рабочий спектральный диапазон и требуемую дисперсию: тяжелые стекла дают большее угловое разложение, кварцевое стекло работает в ультрафиолете и инфракрасной области, по согласованию.

Можно ли заказать призму по своему чертежу?

Да. Мы изготавливаем дисперсионные призмы любого размера и диаметра по вашим чертежам и техническому заданию. Размеры граней, преломляющие углы, допуски, класс чистоты поверхности и покрытие согласуются индивидуально.

Как дисперсионная призма раскладывает свет в спектр?

Дисперсионная призма раскладывает белый свет в спектр за счет того, что показатель преломления материала зависит от длины волны. Коротковолновое излучение отклоняется на преломляющих гранях сильнее длинноволнового, поэтому на выходе пучок расходится по углам и составляющие спектра разделяются в пространстве.

Какой преломляющий угол призмы вы делаете?

Преломляющий угол задается по чертежу заказчика под конкретный спектральный прибор. Распространенный вариант для дисперсионных призм составляет 60 градусов у равносторонней призмы, но мы изготавливаем призмы и с другими углами под требуемое угловое разложение спектра и схему установки.

Какие допуски на геометрию и углы призмы?

Геометрические допуски нормируются по ГОСТ 13240. Предельное отклонение углов прессованных призм составляет ±1°, допуск плоскостности рабочих граней от 0,5 до 1,5 мм, предельное отклонение размеров от ±0,5 до ±1,0 мм. Точные значения берут из таблицы 5 стандарта по массе детали, а рабочие преломляющие углы задают по чертежу заказчика.

Какой класс чистоты поверхности доступен?

Класс чистоты поверхности назначается по ГОСТ 11141-84 в диапазоне от I до IXa. Для граней, расположенных в плоскости изображения спектрального прибора, применяют классы 0—10, 0—20 и 0—40. Точный класс указывают в чертеже на каждую рабочую поверхность.

Делаете ли вы призмы с просветляющим покрытием?

Да. Мы наносим просветляющие покрытия на преломляющие грани дисперсионных призм под заданный спектральный диапазон, что снижает потери на отражение и повышает пропускание. Тип покрытия и рабочая длина волны согласуются по чертежу заказчика.
