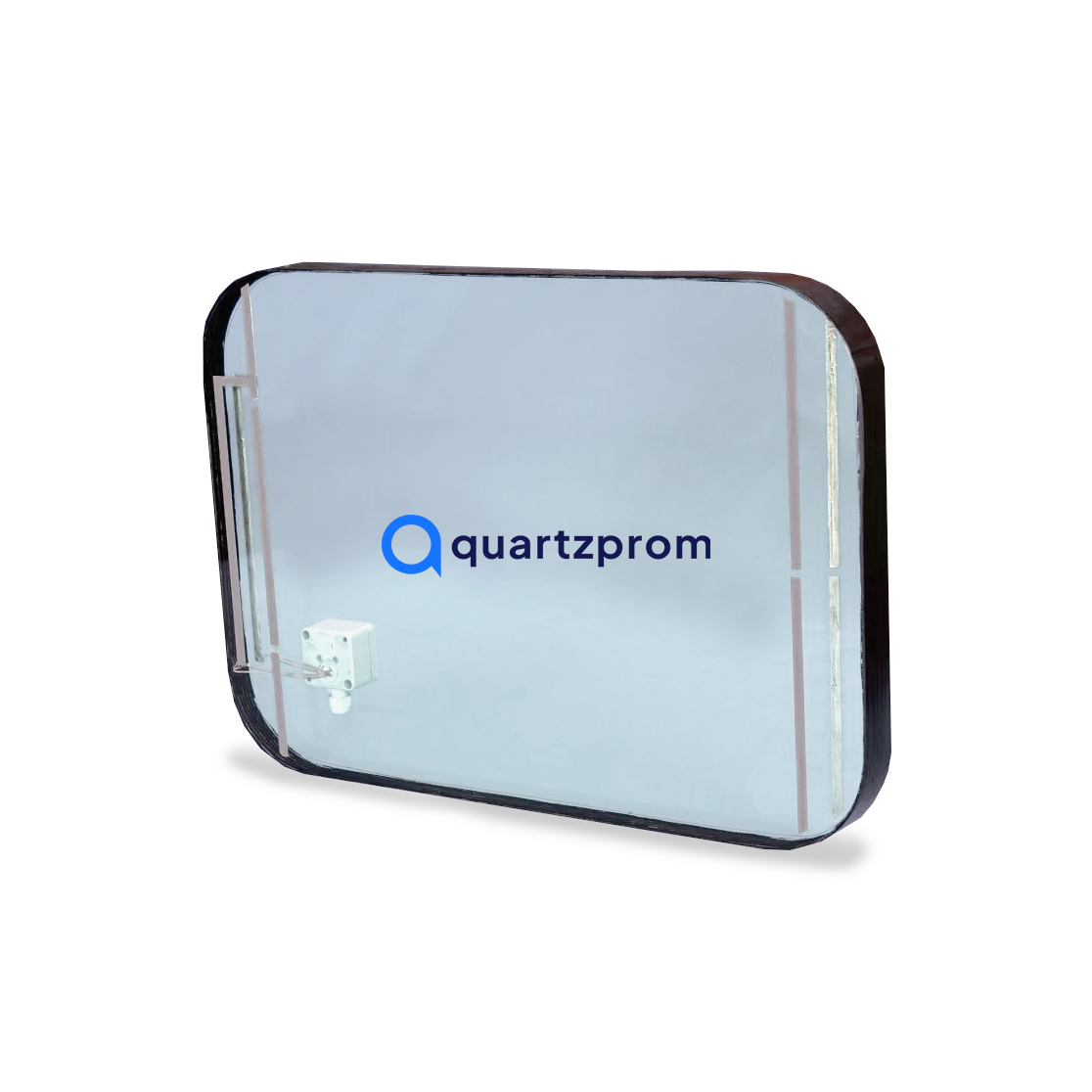

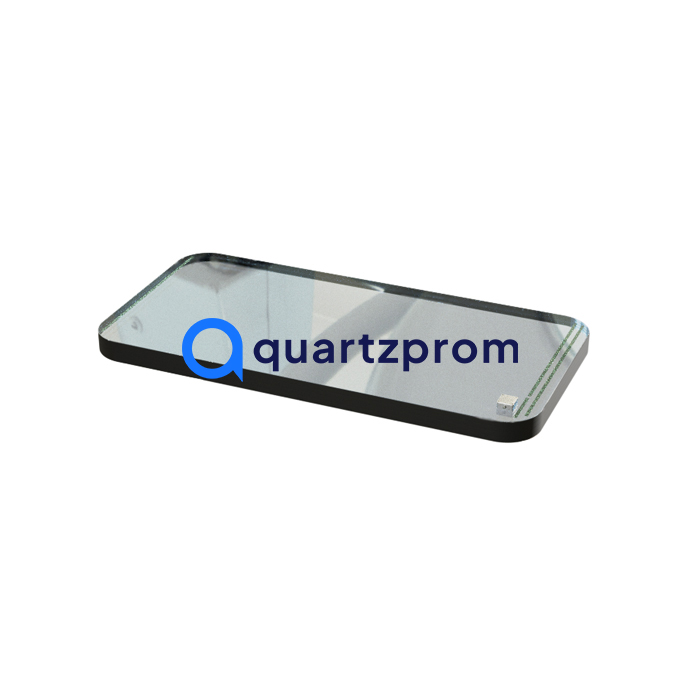

Стекло электрообгреваемое для морских судов
Изготавливаем электрообогреваемые смотровые стёкла (указатели уровня) для морских и речных судов — для контроля уровня жидкости в системах топливоподачи, масляных и водяных контурах, цистернах пресной воды и балласта в условиях отрицательных температур, повышенной влажности и солевого тумана. Закалённое боросиликатное стекло, корпус из нержавеющей стали или судовой латуни, степень защиты не ниже IP65. Под требования РМРС, РРР, DNV, Lloyd’s Register. По чертежу или ТЗ заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал стекла | Боросиликатное термически закалённое (аналог Klinger, Durens) |
| Материал корпуса | Нержавеющая сталь, судовая латунь |
| Тип нагревательного элемента | встроенный кабель сопротивления; прозрачное токопроводящее покрытие; наружное нагревательное кольцо |
| Степень защиты | не ниже IP65 |
| Климатическое исполнение | от −40…−50 до +50 °C, влажность до 98 %, солевой туман |
| Виброустойчивость | сохраняет герметичность при вибрации корпуса и работе механизмов |
| Электробезопасность | надёжная изоляция и заземление, исключение искрообразования |
| Управление нагревом | ручное или автоматическое от термостата |
| Соответствие | правила РМРС, РРР, DNV, Lloyd’s Register |
| Подключение | через герметичный ввод в клеммную коробку |
Конкретные диаметры, толщина стекла, рабочее давление и температура, мощность нагревательного элемента — по ТЗ заказчика и в соответствии с типоразмерным рядом устанавливаемого оборудования.
Конструкция
Электрообогреваемое смотровое стекло включает следующие узлы:
- Корпус (обойма) — из коррозионностойкой нержавеющей стали или судовой латуни, рассчитан на рабочее давление системы;
- Смотровое стекло — высокопрочное термически закалённое боросиликатное стекло, стойкое к термоударам и агрессивным средам;
- Нагревательный элемент — встроенный кабель сопротивления по периметру корпуса, прозрачное токопроводящее покрытие на стекле или наружное нагревательное кольцо;
- Электроизоляция и клеммная коробка — IP65, герметичный ввод, защита от влаги и вибрации.
Изготовление
Для производства электрообогреваемых смотровых стёкол выполняем полный цикл:
- изготовление обоймы корпуса из коррозионностойкой стали или судовой латуни;
- обработка и термозакалка боросиликатной заготовки стекла;
- шлифовка торцов и формирование посадочных поверхностей под уплотнение;
- монтаж нагревательного элемента: укладка кабеля сопротивления по периметру вне контакта со средой; нанесение прозрачного токопроводящего покрытия на основе оксидов металлов; либо установка наружного нагревательного кольца;
- сборка с электроизоляцией и герметичным вводом в клеммную коробку;
- контроль герметичности корпуса под рабочим давлением;
- контроль электрических параметров и сопротивления изоляции;
- контроль работоспособности нагрева в полном диапазоне рабочих температур.
Прозрачное токопроводящее покрытие наиболее эффективно для борьбы с запотеванием, так как нагревает непосредственно зону обзора. Кабельный нагрев применяется для предотвращения застывания топлива и масел в смотровом канале.
Принцип работы
Нагревательный элемент включается вручную или автоматически (от термостата) при понижении температуры окружающей среды. Тепло передаётся стеклу: рабочая жидкость внутри не застывает, на наружной поверхности не образуются конденсат и иней. Мощность нагрева подбирается так, чтобы обеспечить эффективный обогрев без перегрева стекла и уплотнений.
Области применения
- Системы топливоподачи: контроль наличия и состояния тяжёлого топлива (мазута), склонного к застыванию при низких температурах;
- Масляные системы: уровень и циркуляция смазочных масел в редукторах, подшипниках, двигателях, особенно при стоянке судна в холодных широтах;
- Системы водоснабжения и охлаждения: предотвращение запотевания стекла из-за разницы температур;
- Цистерны пресной воды и балластные цистерны: дублирование датчиков уровня в неотапливаемых отсеках;
- Рулевые рубки и наружные приборные окна — предотвращение обледенения;
- Взрывоопасные зоны (топливные системы) — при наличии соответствующего исполнения по электробезопасности.
Как купить
Изготавливаем электрообогреваемые смотровые стёкла под чертёж или ТЗ заказчика. Отправьте запрос с типом системы, рабочим давлением и температурой среды, диаметром стекла, требуемым типом нагрева и классификационным обществом на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Какой тип нагрева предпочтителен для борьбы с запотеванием?
Прозрачное токопроводящее покрытие на основе оксидов металлов — оно нагревает непосредственно смотровую поверхность стекла, что эффективнее против конденсата и инея на наружной стороне.
Какой тип нагрева подходит для систем тяжёлого топлива?
Встроенный кабель сопротивления по периметру корпуса — он не даёт мазуту застыть в смотровом канале и обеспечивает достоверный визуальный контроль.
Какая степень защиты требуется на судне?
Не ниже IP65 — это обеспечивает работоспособность в условиях повышенной влажности до 98 % и солевого тумана. Все токоведущие части изолированы и заземлены.
Можно ли применять во взрывоопасных зонах?
Да, при условии исполнения по электробезопасности с надёжной изоляцией и заземлением, исключающим искрообразование. Уточняйте требования при оформлении заказа.
Под какие классификационные общества изготавливаете?
РМРС, РРР, DNV, Lloyd’s Register — соответствие правилам классификационных обществ согласовывается на этапе ТЗ.
