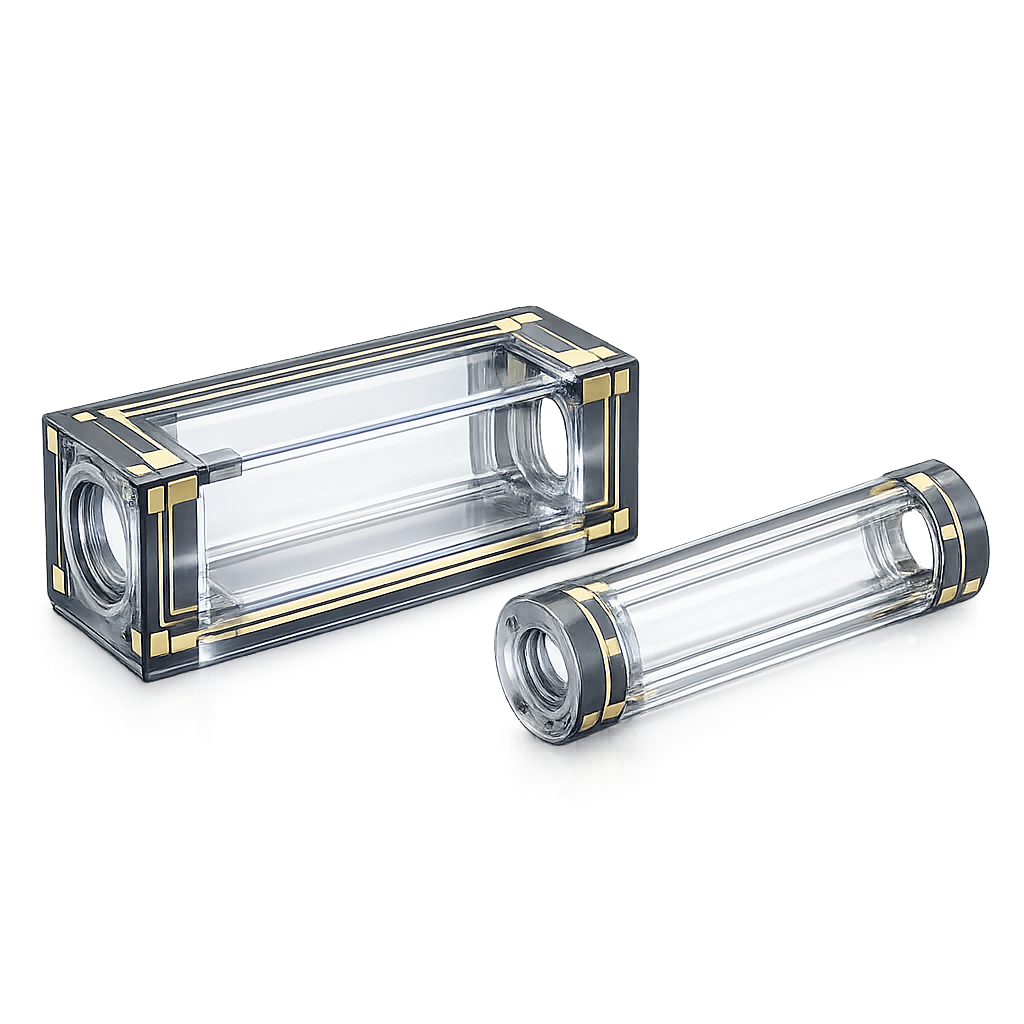

Атомные газовые ячейки с электродами

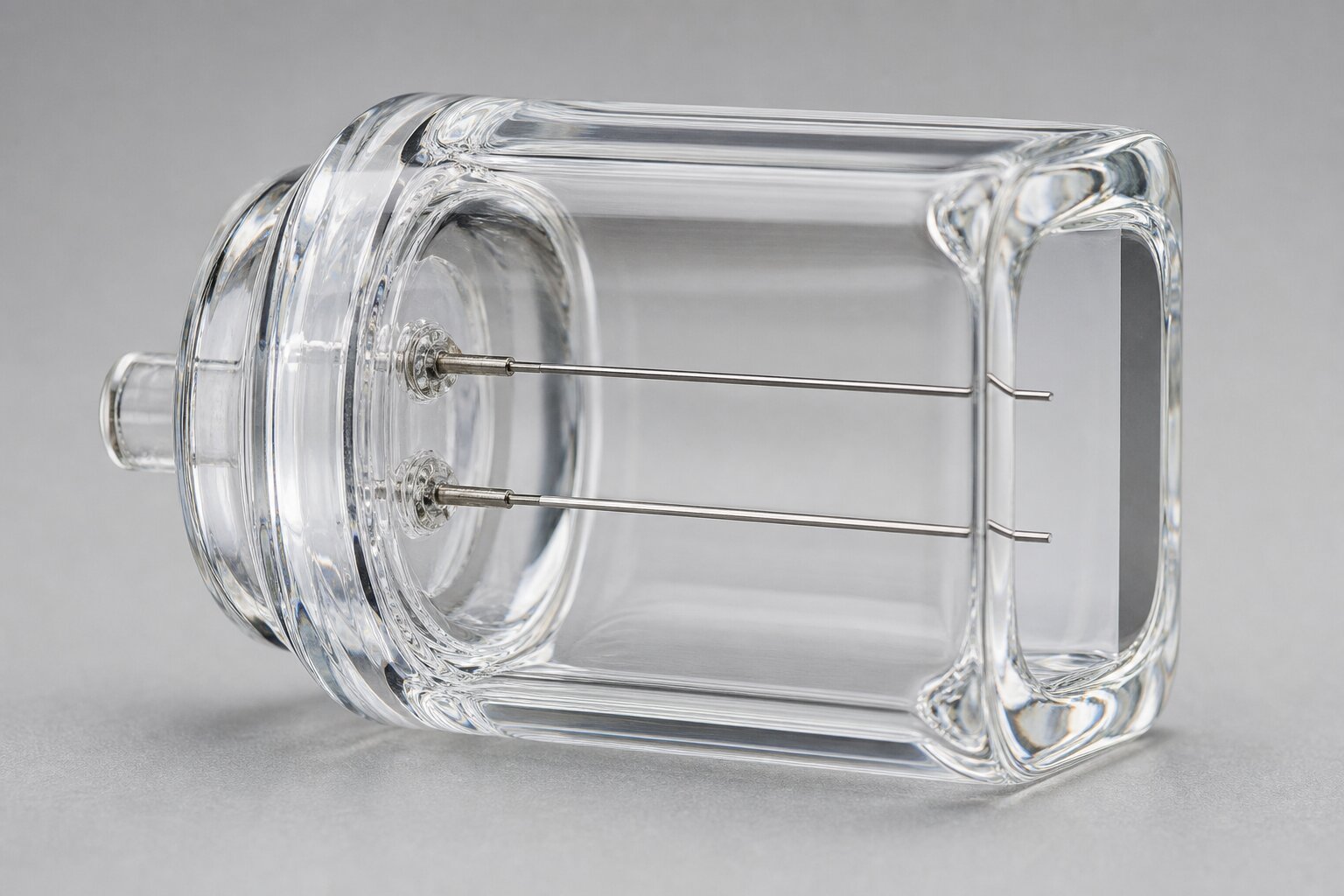

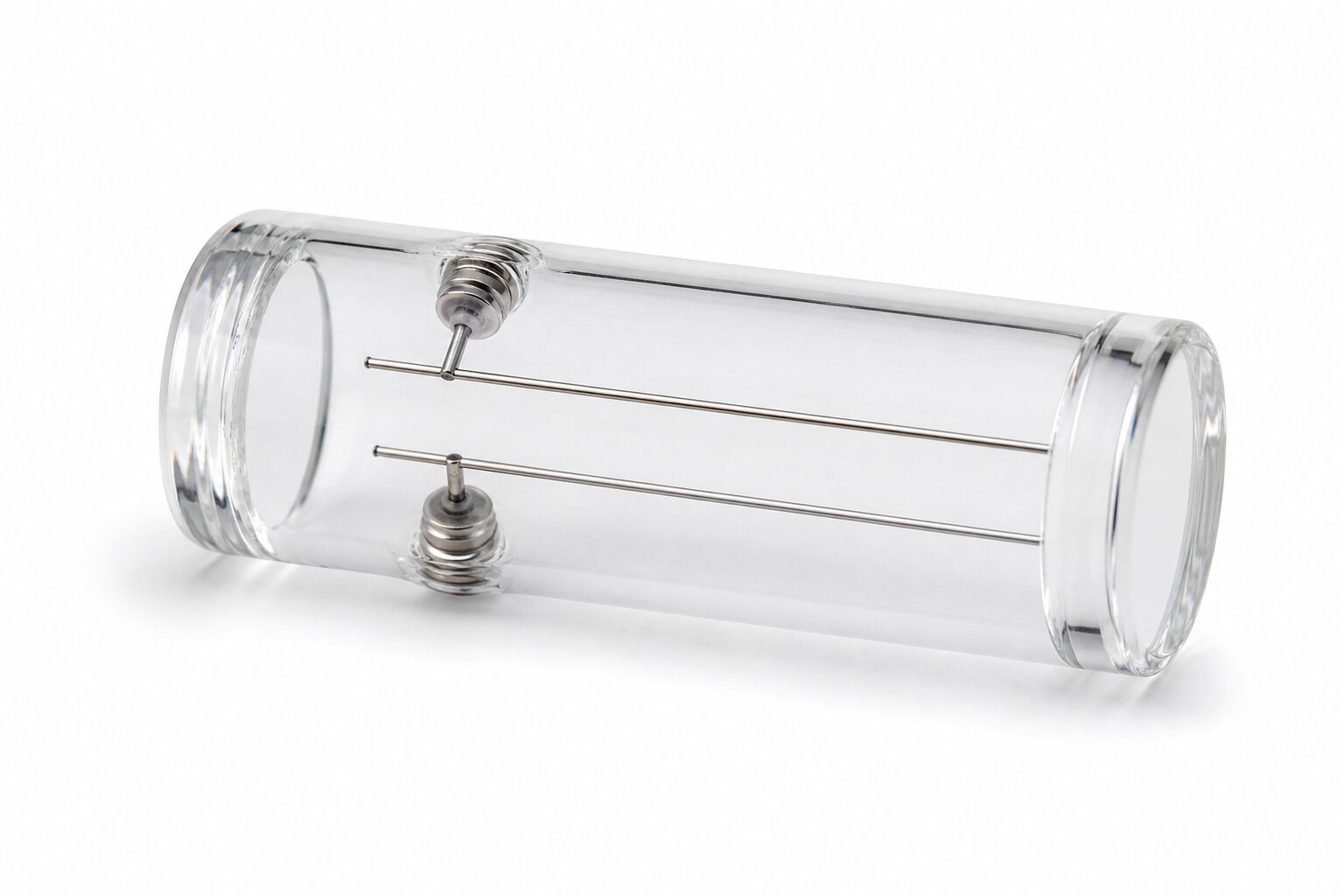

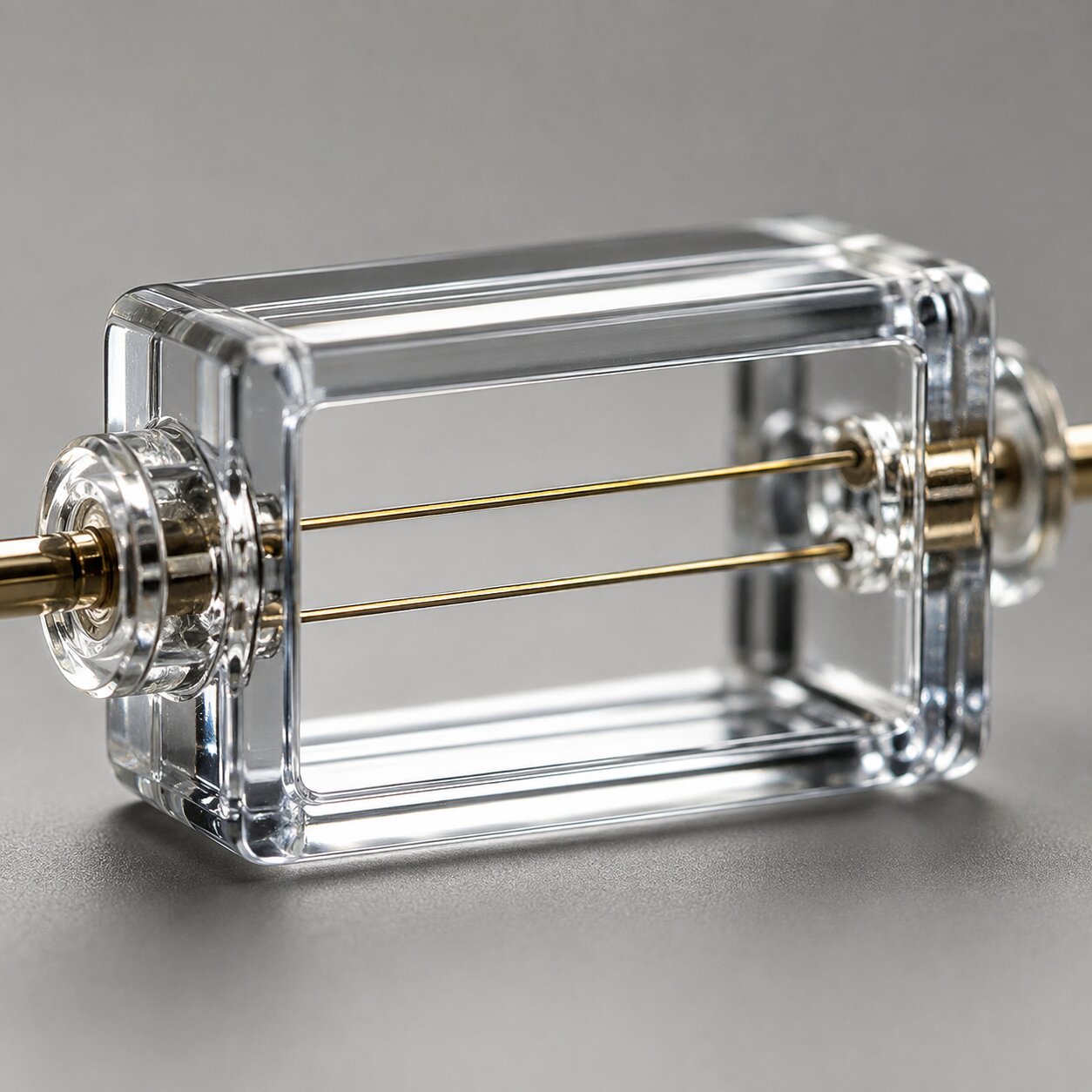

Атомные газовые ячейки с электродами (discharge / electrode vapor cells) от ООО «ГК «Кварц-Пром» — это специализированный тип vapor cell, конструкция которого предусматривает электроды или вводы для возбуждения газовой среды электрическим разрядом. Такой формат применяется в установках и приборах, где требуется управляемый разряд в герметичном объёме и стабильная повторяемость условий работы. У нас можно купить ячейки с электродами с согласованной геометрией и расположением электродов, под заданные электрические и температурные условия — пустые корпуса или исполнения с наполнением Rb/Cs по ТЗ. Доставка по всей России.

Поставки атомных ячеек с электродами от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» поставляет газовые ячейки с электродами под проект заказчика. Цена зависит от типоразмера, конструкции и количества вводов, типа наполнения (пустая / Rb / Cs), газовой среды и объёма партии. Направьте чертёж или исходные параметры — подготовим расчёт и коммерческое предложение.

Технические характеристики

Ячейки с электродами изготавливаются в герметичном исполнении; конструкция и расположение электродов согласуются под электрическую схему установки. Ключевой элемент такой ячейки — герметичные токовводы: они выполняются через спаи металл–стекло, материал и конструкция которых подбираются под марку стекла корпуса и рабочие условия.

Физические свойства кварцевого стекла для ячеек

Конструкция: электроды и герметичные вводы

Главная инженерная задача ячейки с электродами — сохранить герметичность объёма при выводе электрических контактов наружу. Для этого применяются спаи металл–стекло: металл ввода подбирается по коэффициенту теплового расширения к марке стекла корпуса, чтобы при нагреве и охлаждении спай оставался вакуумплотным. Самый массовый вариант для боросиликатных и электровакуумных стёкол — ковар 29НК (сплав Fe–Ni–Co с ТКЛР 4,5–6,5×10⁻⁶ 1/°C, рабочий диапазон спая −70…+420 °C); также применяются согласованные спаи с молибденом и вольфрамом — тугоплавкими металлами, штатно используемыми для токовводов электровакуумных приборов.

С кварцевым стеклом ситуация особая: его ТКЛР настолько низок (≈0,55×10⁻⁶ 1/°C), что согласованного металла к нему не существует, поэтому вводы в кварцевые корпуса выполняются через сжатые спаи с тонкой молибденовой фольгой — классическое решение газоразрядной техники. ООО «ГК «Кварц-Пром» производит спаи металл–стекло под ковар, молибден, вольфрам и платинит — конструкция вводов вашей ячейки подбирается под марку стекла, ток и рабочую температуру.

Где применяются ячейки с электродами

Основное назначение — установки с газовым разрядом и контролируемым возбуждением: электрический разряд в заданной газовой среде возбуждает атомы, и ячейка работает как управляемый источник или рабочий объём с воспроизводимыми параметрами. Разряд в парах щелочных металлов — классическая техника, используемая в том числе в спектральных лампах для оптической накачки квантовых приборов.

Ячейки с электродами востребованы на исследовательских стендах и в лабораторных проектах, в специализированных приборах и инженерных разработках — везде, где важны параметры разряда и повторяемость условий. Если для вашей схемы предпочтительно безэлектродное высокочастотное возбуждение, обратите внимание на стандартные ячейки без электродов; если наполнение выполняется самостоятельно — на пустые корпуса: обеим позициям посвящены отдельные страницы каталога.

Как купить атомные ячейки с электродами от ООО «ГК «Кварц-Пром»

Чтобы купить газовые ячейки с электродами у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Подготовим расчёт и коммерческое предложение.

Что нужно для расчёта:

• чертёж или размеры ячейки + пожелания по электродам;
• поставка: пустая или с наполнением Rb/Cs;
• требования к газовой среде (если известны);
• условия работы: температура, режим возбуждения (кратко);
• количество (шт.);
• требования к документам, маркировке, упаковке.

Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — с согласованием геометрии, расположения электродов, конструкции вводов и газовой среды. Это востребовано разработчиками разрядных установок, спектральных источников и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Ячейки с электродами — хрупкие изделия с выступающими металлическими вводами, поэтому каждая ячейка упаковывается индивидуально с защитой вводов от изгиба и оптических поверхностей от контакта. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов». По запросу поставка комплектуется паспортом, спецификацией и маркировкой.

Хранить ячейки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Металлические вводы предохраняют от коррозии и механических воздействий: повреждение спая металл–стекло ведёт к потере герметичности изделия.

Требования к безопасности при использовании ячеек с электродами

При монтаже недопустимы изгибающие и крутящие нагрузки на выводы: спай металл–стекло — самое напряжённое место конструкции, и усилие на ввод передаётся непосредственно на стекло. Подключение выполняется гибкими проводниками с разгрузкой от натяжения. Перед включением проверяется отсутствие сколов и трещин, особенно в зоне спаев. Рабочие электрические режимы и температура не должны превышать согласованных в спецификации значений — перегрев зоны спая ведёт к потере вакуумной плотности.

Для заполненных ячеек действуют правила обращения с щелочными металлами: рубидий и цезий активно реагируют с водой и кислородом воздуха, при разрушении ячейки следует избегать контакта содержимого с кожей и влагой и утилизировать осколки согласно установленным правилам. Работы с разрядными схемами ведутся с соблюдением требований электробезопасности.

Вопрос-Ответ

Зачем атомной ячейке электроды?

Для возбуждения газовой среды электрическим разрядом непосредственно внутри герметичного объёма. Это нужно в установках, где требуется управляемый разряд с воспроизводимыми параметрами — например, в разрядных источниках и на исследовательских стендах.

Как выполняются герметичные вводы в стеклянный корпус?

Через спаи металл–стекло: для боросиликатных и электровакуумных стёкол чаще всего используется ковар 29НК, а также молибден и вольфрам; в кварцевое стекло вводы выполняются через сжатые спаи с молибденовой фольгой, так как согласованного по расширению металла для кварца не существует.

Какие температурные ограничения у ячейки с электродами?

Ограничивающий элемент — спай металл–стекло: например, рабочий диапазон коварового спая — до +420 °C. Конкретные пределы зависят от конструкции и фиксируются в спецификации изделия.

Можно ли заказать пустой корпус с электродами?

Да, поставляются пустые корпуса с электродами под наполнение на стороне заказчика, а также исполнения с наполнением Rb/Cs и заданной газовой средой по ТЗ.

Какие форматы доступны?

Типовые — Φ22×22, Φ25×75 и Φ28×100 мм; другие размеры, геометрия и расположение электродов согласуются по чертежу.

Что указать в запросе?

Размеры или чертёж, пожелания по электродам и способу подключения, тип наполнения, режим возбуждения и рабочую температуру, количество и требования к документам — подготовим расчёт и коммерческое предложение.
