Уголковые отражатели

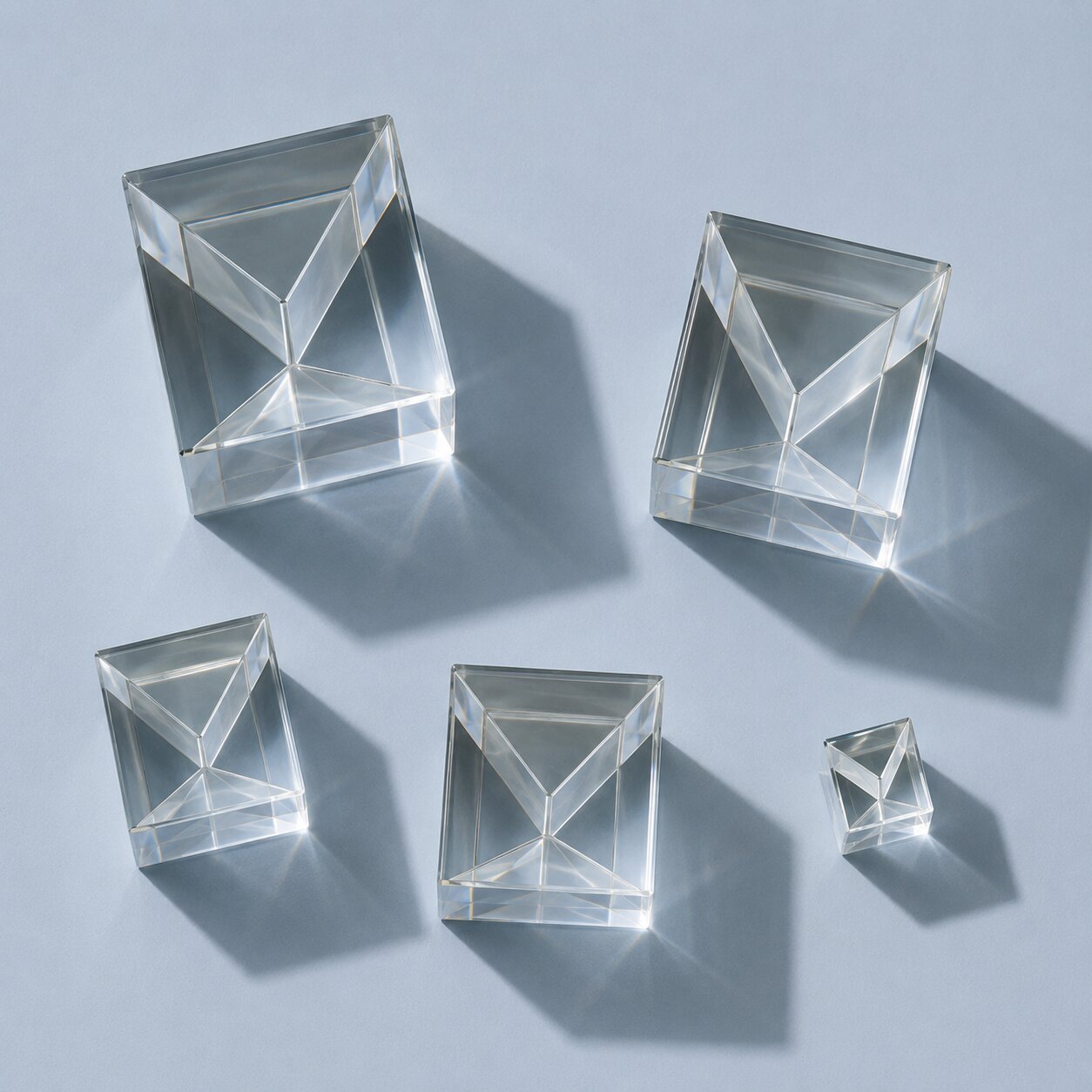

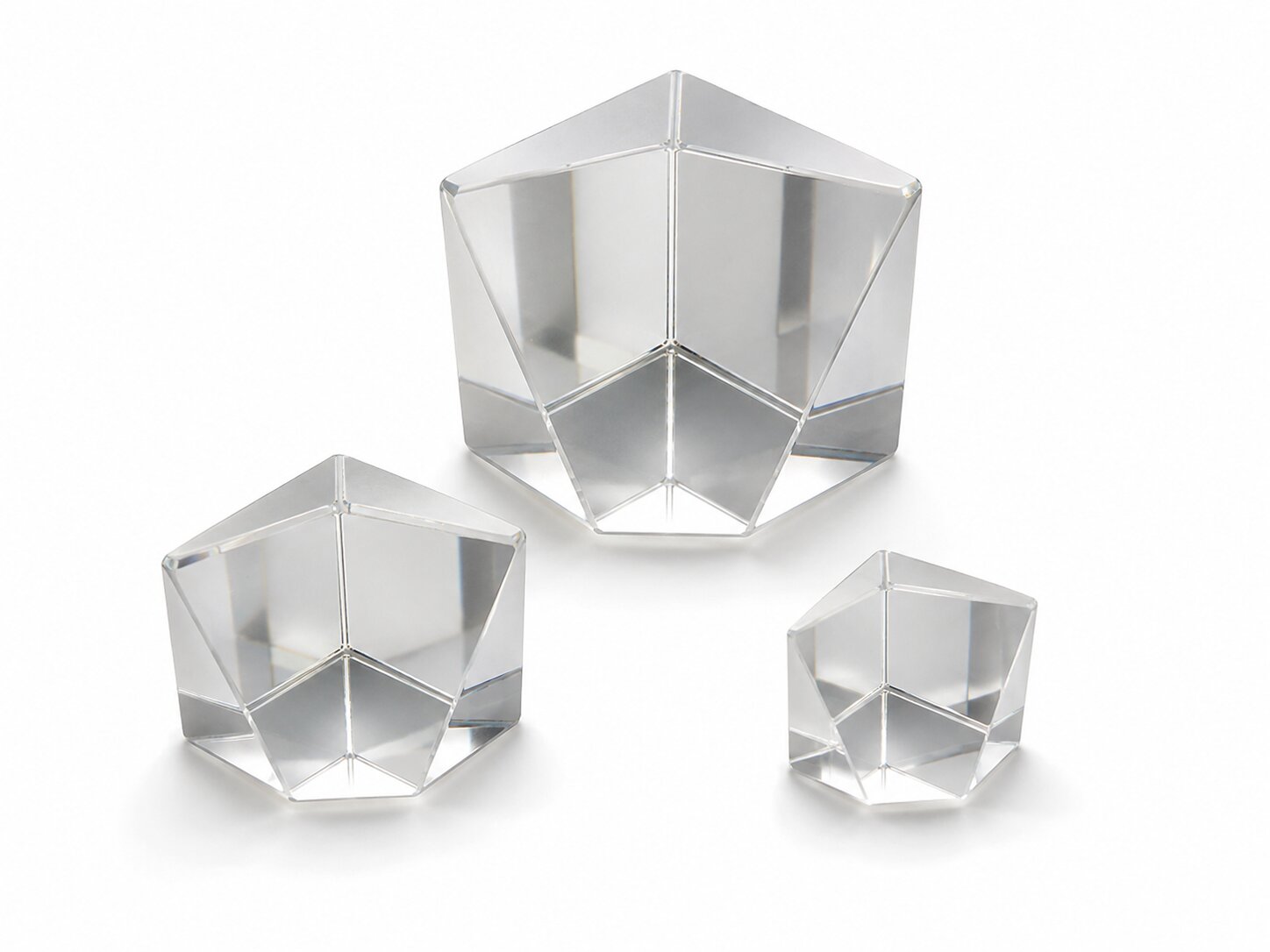

Угловые отражатели — это оптические детали в виде уголкового призменного элемента с тремя взаимно перпендикулярными отражающими гранями, которые возвращают падающий луч точно в обратном направлении независимо от угла его падения. За счет тройного отражения уголковый отражатель (ретрорефлектор) разворачивает пучок параллельно самому себе, что и обеспечивает точное возвращение луча к источнику. Угловые отражатели изготавливают из любого оптического материала, поэтому изделие не привязано к одной марке стекла. В ООО «ГК «Кварц-Пром» можно купить угловые отражатели, ретрорефлекторы с просветлением, малогабаритные и большого размера отражатели, а также изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: любые марки оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также кварцевое стекло по ГОСТ 15130-86, по согласованию.

Поставки угловые отражатели от ООО «ГК «Кварц-Пром»

Поставляем угловые отражатели под задачи точного возвращения луча, юстировки, дальнометрии и построения опорных отражательных систем: с просветляющим и зеркальным покрытием граней, малогабаритные и большого размера, из бесцветного, цветного и кварцевого стекла, а также по индивидуальному техническому заданию. Изготавливаем заготовки и готовые детали любого размера и диаметра по вашим чертежам. Углы между гранями, допуски на пирамидальность, класс чистоты поверхности и покрытие согласуются под конкретную оптическую систему.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Угловой отражатель представляет собой деталь с тремя взаимно перпендикулярными отражающими гранями, образующими вершину куба, у которой луч последовательно отражается от всех трех граней и выходит параллельно входному направлению, смещенный относительно него. Точность возврата луча определяется отклонением углов между гранями от 90 градусов, поэтому ключевым параметром изделия служит пирамидальность, задаваемая по чертежу. Геометрические параметры, допуски, углы граней и оптические характеристики назначают по чертежу заказчика в пределах требований ГОСТ 13240, ГОСТ 11141-84 и ГОСТ 23136-93. Числовые значения ниже приведены по этим стандартам.

Геометрические параметры и допуски

Чистота поверхности и материал

Сферы применения

Угловые отражатели применяют в геодезии, лазерной дальнометрии и системах юстировки, где нужно вернуть луч точно к источнику независимо от ориентации детали. Их используют в светодальномерах, тахеометрах, трекерах и нивелирах как опорные отражатели, в системах позиционирования и наведения, а также в реперных и маркерных узлах для контроля положения. За счет тройного отражения от взаимно перпендикулярных граней отражатель сохраняет направление возврата луча при наклоне и развороте, что делает его незаменимым в измерительных задачах большой дальности.

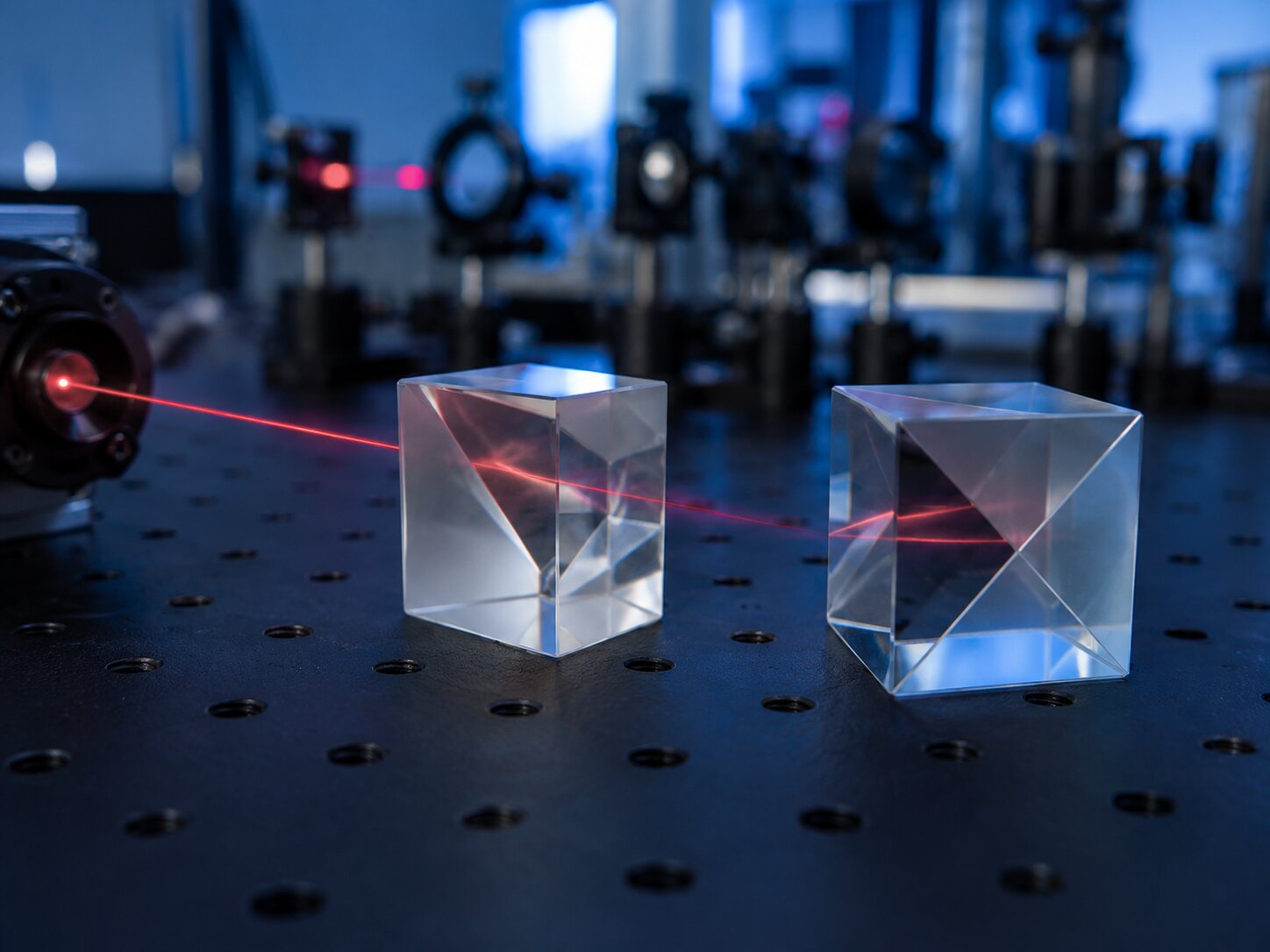

Ретрорефлекторы ставят в интерферометрах, лазерных линиях задержки и трактах метрологического оборудования, где требуется стабильное обратное направление пучка. Их применяют в системах оптической связи, в стендах юстировки, в лидарах и космической технике, включая опорные отражатели для измерения расстояний. Кварцевые угловые отражатели используют там, где нужна работа в ультрафиолетовом и инфракрасном диапазонах, высокая лучевая стойкость и стабильность при перепадах температур.

Особенности производства угловые отражатели в ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» работает с 2004 года и обеспечивает полный цикл изготовления угловых отражателей на собственном оборудовании: от заготовки до полированной детали с покрытием, выдержанными прямыми углами между гранями и контролем пирамидальности. Изготавливаем отражатели любого размера и диаметра по вашим чертежам, из любых марок оптического и кварцевого стекла по согласованию.

Контроль геометрических параметров и допусков ведется по ГОСТ 13240, класса чистоты поверхностей по ГОСТ 11141-84, категорий и классов оптических параметров по ГОСТ 23136-93. Чертежи оформляем по правилам ГОСТ 2.412-81. Каждое изделие проходит аттестацию по согласованным с заказчиком требованиям, что позволяет выпускать угловые отражатели с точным возвратом луча под конкретную оптическую систему.

Как купить угловые отражатели от ООО «ГК «Кварц-Пром»

Чтобы купить угловые отражатели в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По форме и назначению угловые отражатели Кварц-Пром соответствуют каталожным позициям ведущих зарубежных поставщиков оптики. Соответствия приведены справочно, по конструкции изделия, а не по нормативной базе.

Стандарты транспортировки и хранения

Угловые отражатели как изделия из оптического стекла принимают, упаковывают, транспортируют и хранят по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов 5(ОЖ4) по ГОСТ 15150, условия хранения 1(Л) по ГОСТ 15150. Изделия упаковывают в плотные дощатые ящики по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, масса брутто ящика не более 100 кг.

Транспортная маркировка наносится по ГОСТ 14192 несмываемой краской, с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Отражатели перевозят всеми видами крытого транспорта в условиях, исключающих удары, давление и попадание влаги, ящики ставят крышками кверху, торцами по направлению движения. Хранят в закрытых сухих помещениях, оберегая полированные грани и ребра отражателей от механических повреждений и перепадов температуры.

Требования к безопасности

Оптическое стекло в готовых угловых отражателях химически инертно, не выделяет вредных веществ и безопасно при обращении. При механической обработке отражателей (резке, шлифовке, полировке граней, формировании прямых углов и снятии фасок) образуется стеклянная пыль и острые кромки, которые могут травмировать кожу и дыхательные пути.

Работы по обработке ведут с применением средств индивидуальной защиты: респиратора, защитных очков и перчаток, при включенной местной вытяжной вентиляции. Острые ребра и кромки отражателей притупляют фаской по чертежу. Стеклобой и отходы собирают в закрытую тару и утилизируют как твердые отходы, не допуская россыпи осколков.

Частые вопросы

Из какого материала вы делаете угловые отражатели?

Угловые отражатели изготавливают из любых марок оптического стекла по ГОСТ 3514-94 и ГОСТ 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретный материал подбирается под рабочий спектральный диапазон, требуемый показатель преломления и условия эксплуатации по согласованию.

Можно ли заказать отражатель по своему чертежу?

Да. Мы изготавливаем угловые отражатели любого размера и диаметра по вашим чертежам и техническому заданию. Размеры апертуры, углы между гранями, допуск на пирамидальность, класс чистоты поверхности и покрытие согласуются индивидуально.

Как угловой отражатель возвращает луч?

Угловой отражатель возвращает падающий луч точно в обратном направлении за счет последовательного отражения от трех взаимно перпендикулярных граней. Выходной луч идет параллельно входному независимо от угла падения в пределах рабочей апертуры, что и обеспечивает свойство ретрорефлектора.

Какие допуски на углы и пирамидальность отражателя?

Геометрические допуски нормируются по ГОСТ 13240. Предельное отклонение углов прессованных призм составляет ±1°, допуск плоскостности рабочих граней от 0,5 до 1,5 мм, предельное отклонение размеров от ±0,5 до ±1,0 мм. Точность возврата луча определяется отклонением углов от 90 градусов, поэтому пирамидальность и рабочие углы граней задают по чертежу заказчика.

Какой класс чистоты поверхности доступен?

Класс чистоты поверхности назначается по ГОСТ 11141-84 в диапазоне от I до IXa. Для поверхностей, расположенных в плоскости изображения, применяют классы 0—10, 0—20 и 0—40. Точный класс указывают в чертеже на каждую рабочую поверхность.

Делаете ли вы отражатели с зеркальным и просветляющим покрытием?

Да. Мы наносим зеркальные покрытия на отражающие грани и просветляющие покрытия на входную поверхность угловых отражателей под заданный спектральный диапазон. Тип покрытия и рабочая длина волны согласуются по чертежу заказчика.

Как осуществляется доставка?

Доставка выполняется по России и странам СНГ. Отражатели упаковывают и транспортируют по ГОСТ 13240 в ящиках по ГОСТ 2991, с маркировкой по ГОСТ 14192 и манипуляционными знаками, в условиях, исключающих механические повреждения и попадание влаги.
