Капилляры

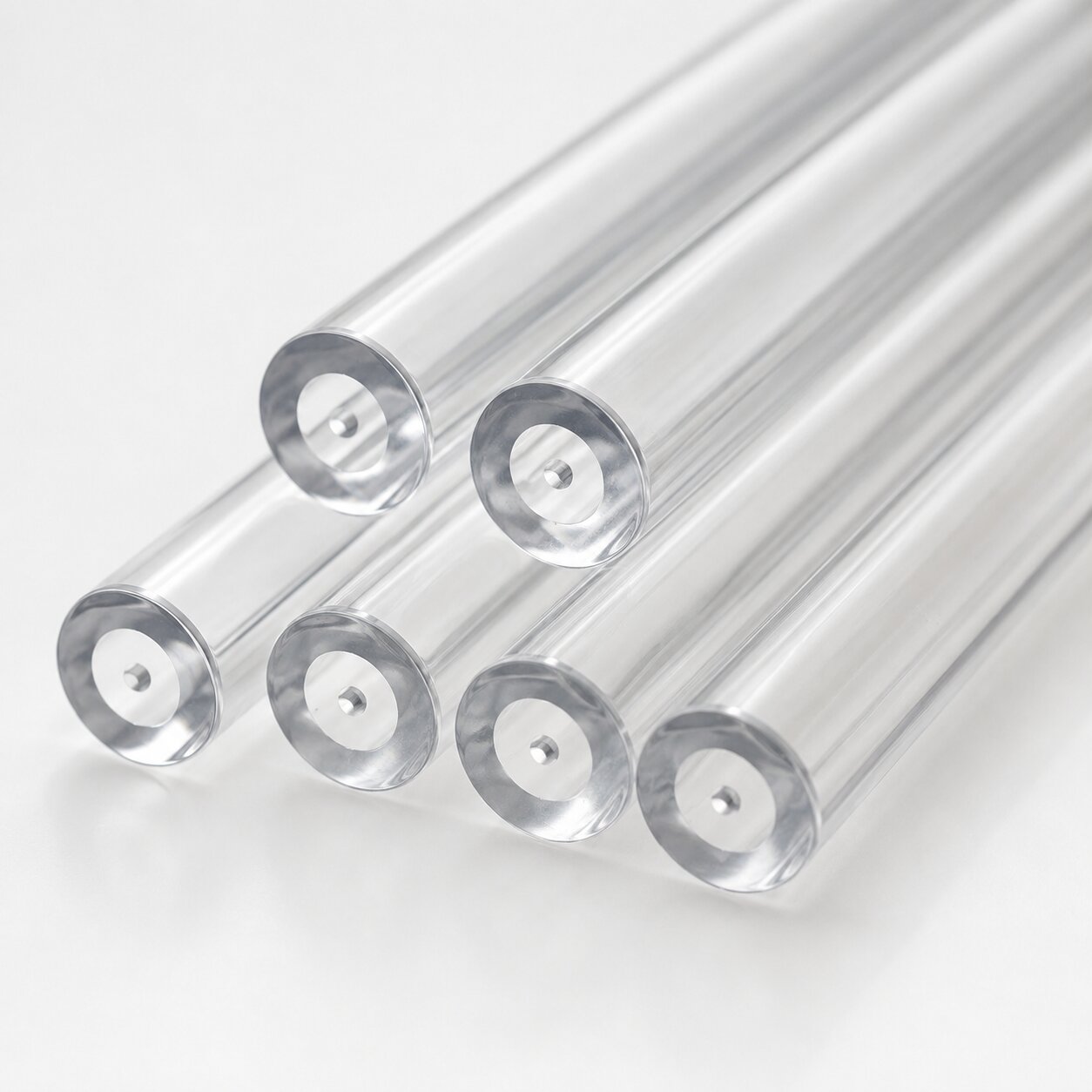

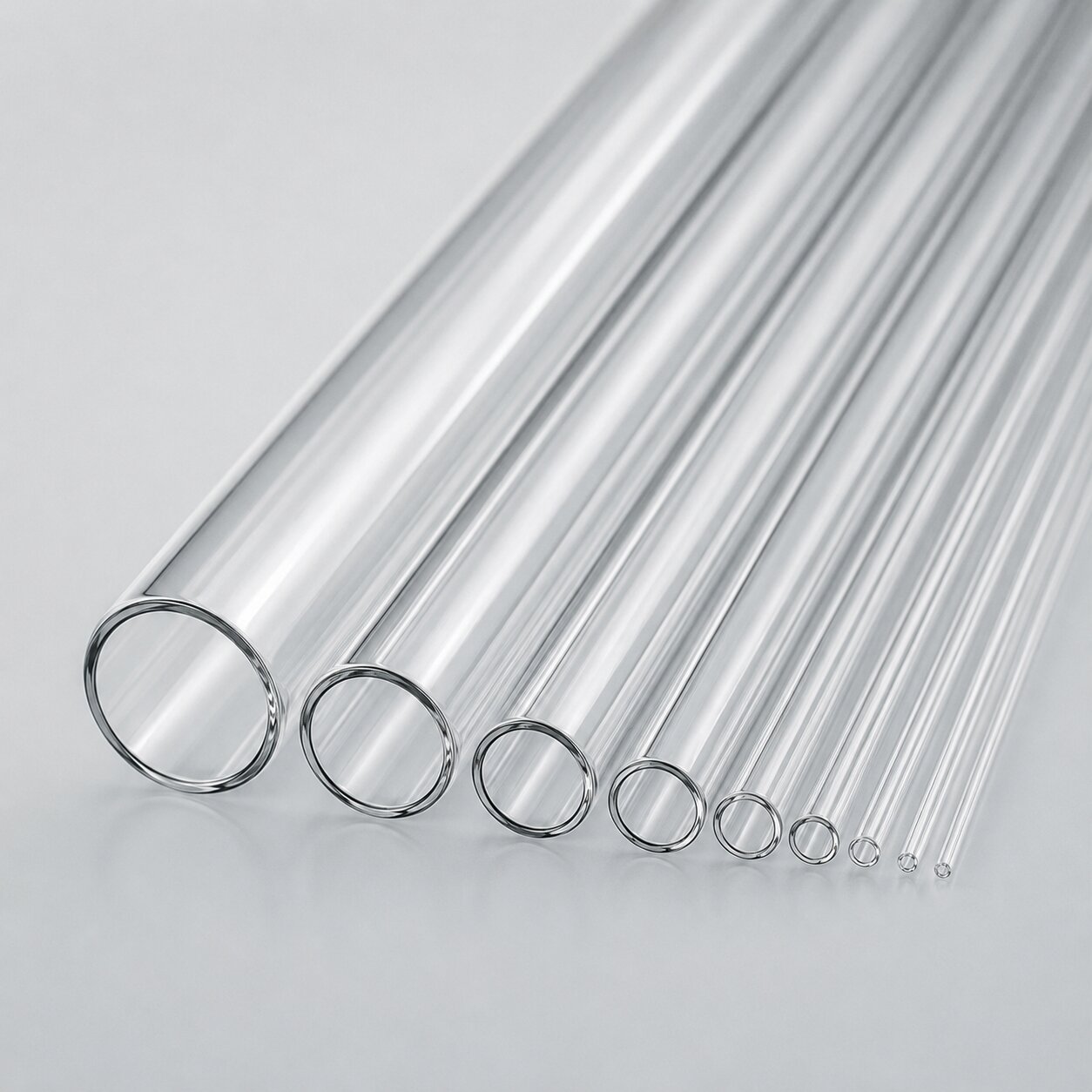

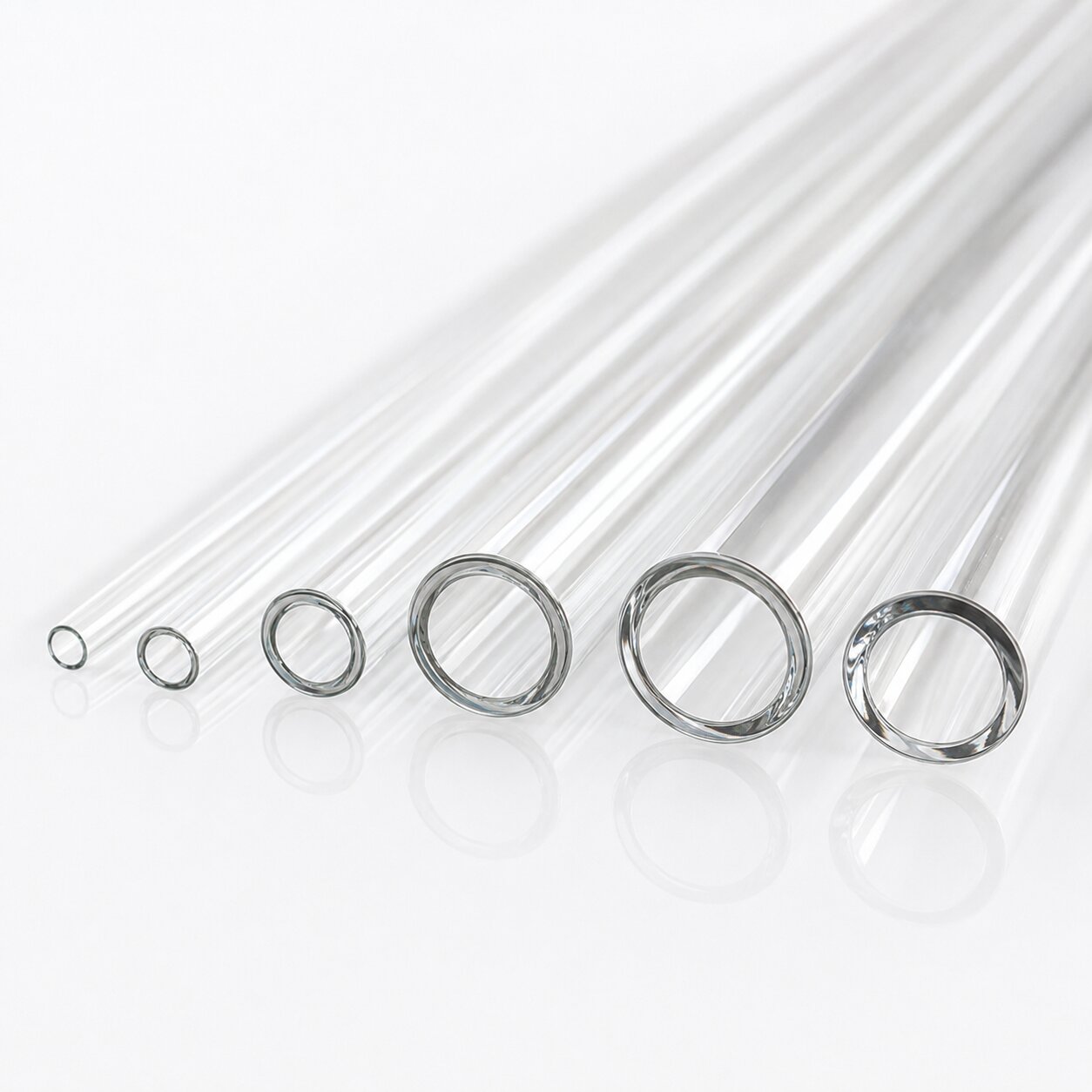

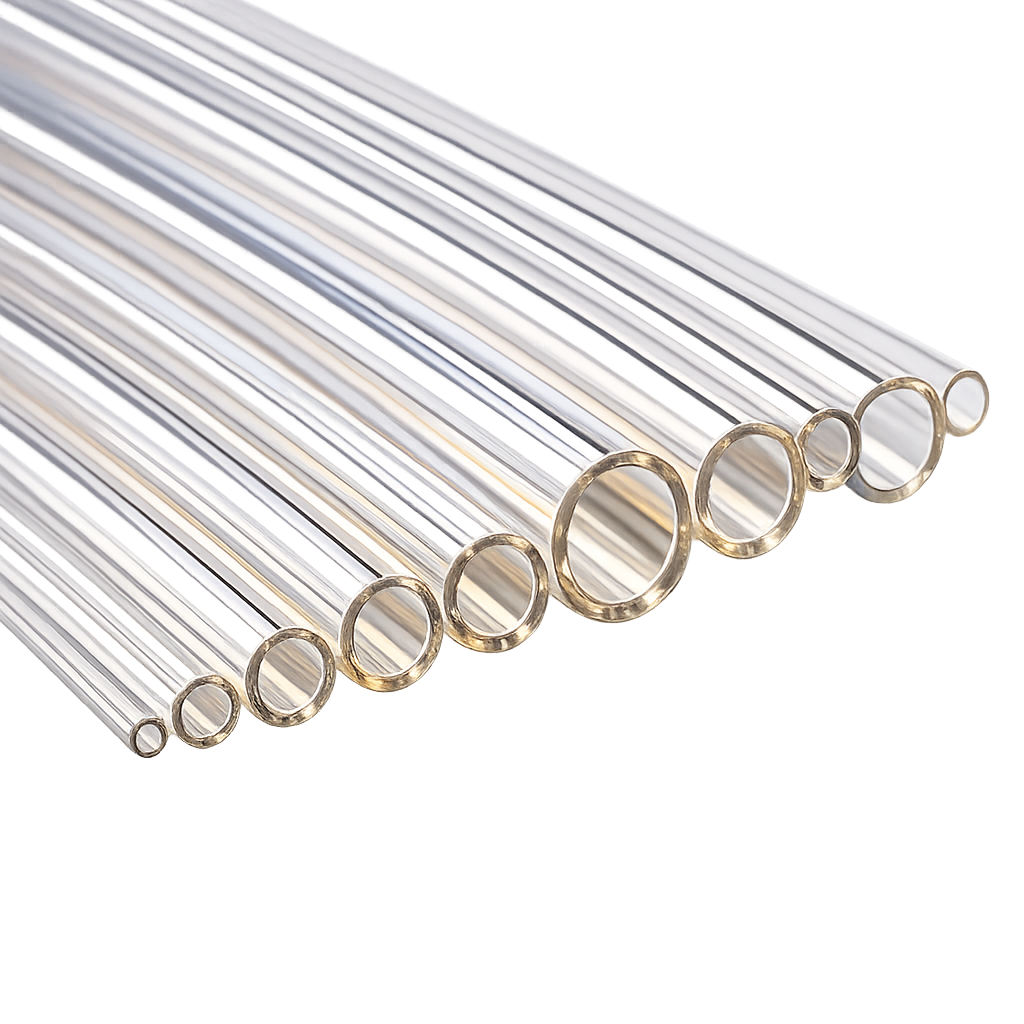

Капилляры из электровакуумного стекла от ООО «ГК «Кварц-Пром» — это трубки с каналом малого диаметра, точность которого определяет работу термометров, дозаторов, датчиков и электровакуумных приборов. У нас можно купить капилляры из стёкол марок С52-1, С52-2, С78-5 и С93-1 различных диаметров — внутренний диаметр канала, толщина стенки и длина оговариваются индивидуально по ТЗ заказчика, изготовление возможно от 1 штуки. Доставка по всей России.
Поставки капилляров из электровакуумного стекла от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» изготавливает капилляры из электровакуумных и оптических стёкол по чертежу или ТЗ заказчика. Цена зависит от марки стекла, диаметра канала, наружного диаметра, длины и количества. Для расчёта направьте параметры капилляра — подготовим коммерческое предложение.
| Артикул | Наименование | Цена |
|---|---|---|
| KP-001 | Капилляр из стекла С52-1 | По запросу |
| KP-002 | Капилляр из стекла С52-2 | По запросу |
| KP-003 | Капилляр из стекла С78-5 | По запросу |
| KP-004 | Капилляр из стекла С93-1 | По запросу |
| KP-005 | Капилляр термометрический | По запросу |
| KP-006 | Капилляр с резкой в размер | По запросу |
| KP-007 | Капилляр по чертежу/ТЗ заказчика (от 1 шт) | По запросу |
Технические характеристики
Капилляры вытягиваются из электровакуумного стекла с контролем геометрии канала: у капиллярных трубок термометрического класса внутренний диаметр составляет десятые и даже сотые доли миллиметра (типовой мировой диапазон — от 0,02 до 0,5 мм при наружном диаметре 3–8 мм). Внутренний диаметр, наружный диаметр, толщина стенки и длина оговариваются индивидуально по ТЗ — изготовление возможно от 1 штуки. Требования к капиллярам из электровакуумного стекла регламентируются отраслевой документацией (ОСТ 11 ПО.735.002-73).
| Материал | Электровакуумные стёкла С52-1, С52-2, С78-5, С93-1; оптические стёкла |
| Внутренний диаметр канала | По ТЗ, включая доли миллиметра |
| Наружный диаметр и длина | По ТЗ; резка в размер |
| Нормативная база | ОСТ 11 ПО.735.002-73; ГОСТ Р 71082-2023 (термины) |
| Объём поставки | От 1 шт до серийных партий |
Марки электровакуумного стекла
| С52-1, С52-2 | Молибденовая группа (ТКЛР ≈52×10⁻⁷ 1/°C); согласованные спаи с молибденом и коваром 29НК |
| С78-5 | Боросиликатное стекло (ТКЛР ≈78×10⁻⁷ 1/°C); несогласованные спаи с медью по методу Хаускипера |
| С93-1 | Свинцовая группа (ТКЛР ≈93×10⁻⁷ 1/°C); спаи с платинитом и медью |
Сферы применения капилляров
Классическое применение стеклянного капилляра — термометрия: тонкий канал капилляра задаёт ход столбика термометрической жидкости в бытовых, метеорологических и промышленных термометрах. В лабораторной практике капилляры используются для отбора и дозирования малых объёмов жидкостей, в анализах, а также как заготовки микроинструмента — микропипеток для работы с клетками, мелкими сосудами и тканями.
В электровакуумном производстве капилляры служат элементами приборов и технологической оснастки: дозирующими и ограничительными каналами, штенгелями малого сечения, элементами термопарных сборок и газоразрядных устройств. Согласованность стёкол С52-1/С52-2, С78-5 и С93-1 с металлами своих групп позволяет впаивать капилляр в конструкции со спаями металл–стекло — этому направлению посвящена отдельная страница каталога. Также в каталоге есть плоские капилляры прямоугольного сечения и профильные трубки.
Как купить капилляры из электровакуумного стекла от ООО «ГК «Кварц-Пром»
Чтобы купить капилляры у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:
- внутренний диаметр канала и допуск на него;
- наружный диаметр и длину (возможна резка в размер);
- марку стекла — или условия применения, чтобы мы подобрали марку;
- количество (от 1 шт);
- требования к документам и упаковке.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам. Это востребовано приборостроителями, производителями термометров и датчиков, лабораториями и научно-исследовательскими организациями. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Капилляры — тонкостенные хрупкие изделия, поэтому они упаковываются в жёсткую тару с мягкими прокладками, с укладкой без прогиба и взаимного соударения; мелкие капилляры комплектуются в пеналы или групповую упаковку. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».
Хранить капилляры следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Торцы и канал предохраняют от загрязнений: пыль и влага в канале малого диаметра практически не удаляются без специальной очистки.
Требования к безопасности при использовании капилляров
При резке и торцевании капилляров используют острый инструмент и последующую оплавку или шлифовку торца — острая кромка тонкостенного капилляра травмоопасна и склонна к сколам. При впаивании капилляра в изделие соблюдают соответствие марок стекла и режимы отжига: остаточные напряжения в зоне спая ведут к растрескиванию канала.
При работе с термометрическими и дозирующими капиллярами не допускают резких перепадов температуры сверх допустимых для марки стекла и механических изгибающих нагрузок. Повреждённые капилляры со сколами и трещинами к использованию не допускаются.
Вопрос-Ответ
Какие диаметры канала вы изготавливаете?
Внутренний диаметр оговаривается индивидуально по ТЗ — вплоть до долей миллиметра (мировой термометрический стандарт — канал от 0,02 мм). Укажите требуемый диаметр и допуск в заявке.
Из каких стёкол изготавливаются капилляры?
Из электровакуумных стёкол С52-1, С52-2, С78-5, С93-1 и оптических стёкол. Марка подбирается по условиям применения и металлу, с которым планируется спай.
Можно ли заказать один капилляр или малую партию?
Да, изготавливаем по чертежу или ТЗ заказчика от 1 штуки — это удобно для опытных образцов и ремонтных задач.
Для чего используются капилляры из электровакуумного стекла?
Термометры, дозирование и отбор малых объёмов жидкостей, заготовки микроинструмента (микропипетки), элементы электровакуумных приборов, термопарных сборок и газоразрядных устройств.
Делаете ли вы капилляры некруглого сечения?
Да, плоским (прямоугольным) капиллярам посвящена отдельная страница каталога; специальные сечения изготавливаются по чертежу.
По какой нормативной документации выпускаются капилляры?
По отраслевой документации на изделия из электровакуумного стекла (ОСТ 11 ПО.735.002-73) и ТУ заказчика; терминология — по ГОСТ Р 71082-2023.
