Атомные газовые ячейки по чертежу
Атомные газовые ячейки по чертежу (Custom / OEM vapor cells) от ООО «ГК «Кварц-Пром» — это индивидуальные решения для проектов, где стандартные форм-факторы не подходят по размеру, конструкции или параметрам. В таких задачах критичны точное соответствие чертежам, стабильная геометрия, требования к герметичности и корректный подбор конфигурации под конкретный прибор или исследовательскую установку. Мы поставляем нестандартные ячейки и корпуса для заказчиков из сферы научных исследований, приборостроения и инженерных разработок — с согласованием конструкции «под ключ», от базовой геометрии до варианта наполнения. Доставка по всей России.
Поставки атомных ячеек по чертежу от ООО «ГК «Кварц-Пром»
ООО «ГК «Кварц-Пром» изготавливает атомные газовые ячейки по чертежам, 3D-моделям и эскизам заказчика. Цена зависит от геометрии и допусков, материала, конфигурации (окна, отводы, вводы), типа наполнения и количества. Направьте чертёж или исходные параметры изделия — уточним критичные требования, согласуем спецификацию и подготовим коммерческое предложение по срокам и стоимости.
| Артикул | Наименование | Цена |
|---|---|---|
| CU-001 | Ячейка нестандартной формы по чертежу | По запросу |
| CU-002 | Ячейка комбинированной геометрии | По запросу |
| CU-003 | Ячейка с окнами, отводами и элементами под интеграцию | По запросу |
| CU-004 | Ячейка специального типоразмера под ограничения прибора | По запросу |
| CU-005 | Исполнение для вакуума / повышенной температуры | По запросу |
| CU-006 | Пустой корпус по чертежу под наполнение заказчиком | По запросу |
| CU-007 | Ячейка по чертежу с наполнением Rb | По запросу |
| CU-008 | Ячейка по чертежу с наполнением Cs | По запросу |
| CU-009 | Ячейка по чертежу с буферным газом | По запросу |
Технические характеристики
Custom-ячейки изготавливаются по чертежу с согласованием всех критичных параметров до запуска производства. Спецификация фиксирует геометрию и допуски, материал, конфигурацию окон, отводов и вводов, вариант наполнения и условия эксплуатации — включая работу в вакууме и при повышенной температуре (по согласованию).
| Материал | Кварцевое стекло, боросиликат, другое — по проекту |
| Геометрия | Нестандартные и комбинированные формы, специальные типоразмеры |
| Конструктивные элементы | Окна, отводы, вводы, элементы под интеграцию в прибор |
| Варианты поставки | Пустые корпуса; наполнение Rb или Cs; буферные газы — по ТЗ |
| Условия эксплуатации | Вакуум / повышенная температура — по согласованию |
| Объём поставки | Опытные образцы, малые партии, серийные поставки с повторяемыми размерами |
Физические свойства кварцевого стекла для ячеек
| Плотность | 2,20 г/см³ |
| Коэффициент линейного расширения | ≈ 0,55×10⁻⁶ 1/°C |
| Стойкость к термоудару | Очень высокая (до ΔT 1000 °C) |
| Светопропускание (УФ-видимый-ИК) | До 93–94% |
| Длительная рабочая температура | До +1100 °C |

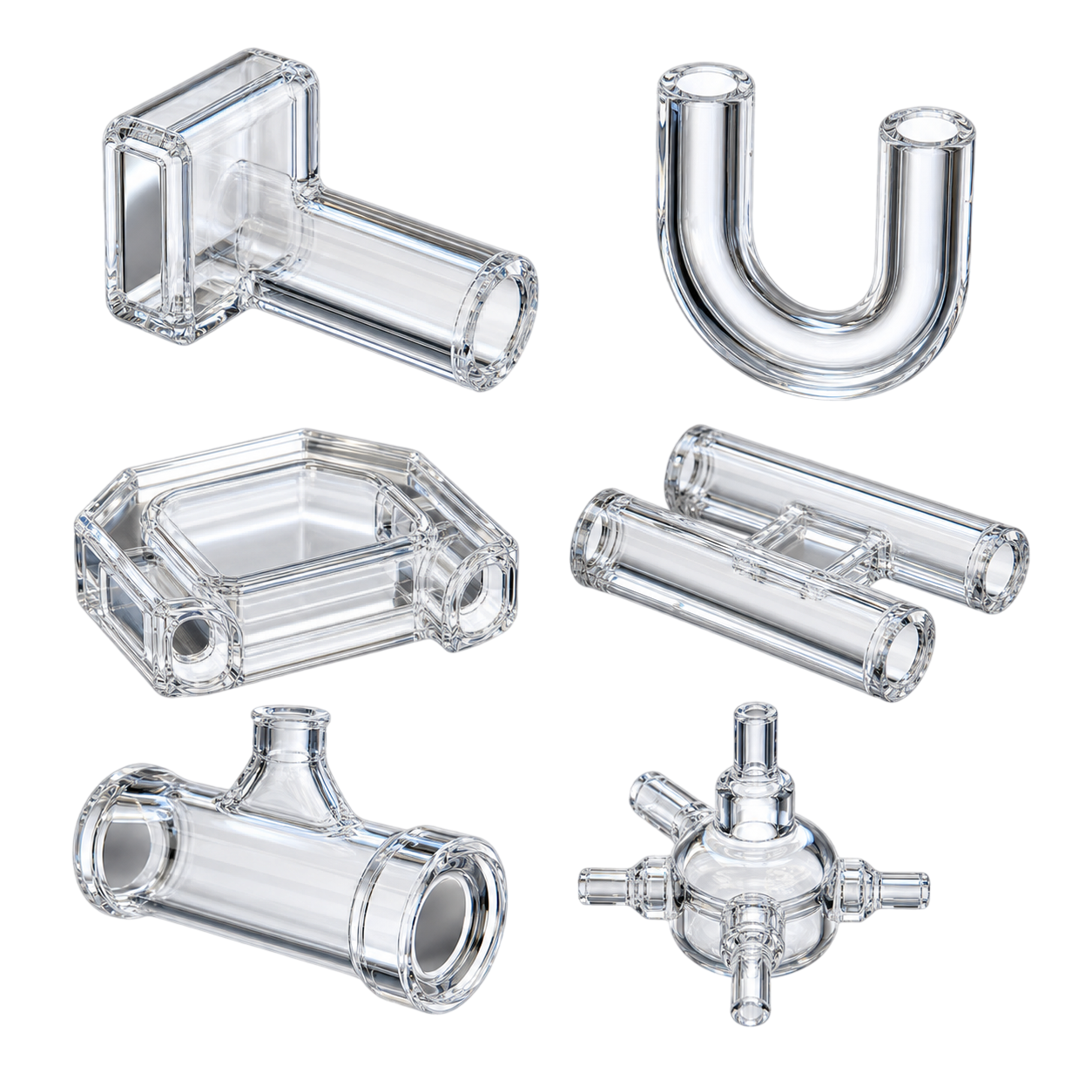

Что можно сделать в Custom-исполнении
По техническому заданию изготавливаются нестандартные формы, включая комбинированные геометрии; ячейки с окнами, отводами и конструктивными элементами под интеграцию; специальные типоразмеры под оптические и механические ограничения прибора; исполнения для работы в условиях вакуума и повышенной температуры (по согласованию). Фактически по чертежу можно заказать любой из форм-факторов каталога в изменённом виде: цилиндрические, прямоугольные и трубчатые корпуса, микро-ячейки Chip-Scale, исполнения с электродами — соответствующим типовым решениям посвящены отдельные страницы.
В мировой практике custom-ячеек также применяются дополнительные опции: просветляющие (AR) покрытия окон под рабочую длину волны (включая диапазон 780–795 нм для рубидия), клиновидные окна против паразитных переотражений, увеличенная навеска щелочного металла, изотопно обогащённое наполнение (Rb-85 / Rb-87), антирелаксационные покрытия внутренних стенок. Если вашему проекту нужна такая опция — укажите её в ТЗ: возможность и условия реализации подтверждаем при проработке спецификации.
Материалы, ГОСТы и контроль качества
Материал корпуса подбирается по условиям эксплуатации. Оптическое кварцевое стекло (марки КУ-1, КУ-2, КВ, КИ) регламентируется ГОСТ 15130-86; изделия лабораторного назначения из кварцевого стекла с рабочей температурой до 1000 °C — ГОСТ 19908-90; химико-лабораторное стекло, включая боросиликатное, — ГОСТ 21400-75, где группа ТС (термостойкое) выдерживает перепад температур не менее 250 °C. Требования вашего внутреннего регламента (допуски, документация, маркировка) фиксируются в спецификации.
Ключевое требование к атомной ячейке — герметичность: в отраслевой практике готовые ячейки проходят контроль герметичности гелиевым течеискателем, а перед заполнением корпуса обезгаживаются под вакуумом. Геометрия изделий контролируется на соответствие чертежу — для серийных поставок это гарантирует повторяемость размеров от партии к партии.
Для кого подходит OEM-поставка
Custom vapor cells особенно востребованы, когда требуется нестандартная компоновка для прибора или стенда; когда важны повторяемые размеры и возможность серийной поставки; когда проект находится в стадии R&D и нужны опытные образцы; а также когда спецификацию необходимо согласовать под внутренние регламенты предприятия — с паспортом, маркировкой и требованиями к упаковке.
Мы работаем с научными организациями, приборостроительными и инженерными компаниями: от единичных опытных образцов до серий. Если стандартный форм-фактор вам подходит, посмотрите готовые решения каталога — ячейки с рубидием, цезием, с буферным газом, микро-ячейки и пустые корпуса.
Как заказать атомные ячейки по чертежу в ООО «ГК «Кварц-Пром»
Чтобы заказать custom-ячейки, направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Мы уточним критичные требования, согласуем спецификацию и подготовим коммерческое предложение по срокам и стоимости.
Что нужно для расчёта:
- чертёж, 3D-модель или эскиз с размерами и допусками (если критичны);
- материал (если задан): кварц, боросиликат или другое по проекту;
- требуемая конфигурация: форма, окна, отводы, вводы и т.д.;
- вариант поставки: пустой корпус или с наполнением Rb / Cs (какой именно вариант);
- нужны ли буферные газы (если да — требования);
- условия эксплуатации: температура, вакуум/атмосфера, требования по стабильности;
- количество (шт.) и желаемые сроки;
- требования к документам: паспорт, спецификация, маркировка, упаковка.
Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам. После согласования параметров готовится коммерческое предложение и запускается производство.
Стандарты транспортировки и хранения
Custom-ячейки — хрупкие изделия индивидуальной конфигурации, поэтому упаковка подбирается под геометрию: мягкая индивидуальная обёртка, фиксация от смещения и вибрации, защита выступающих элементов (отводов, вводов, окон). Транспортная тара маркируется как «Хрупкое», «Беречь от ударов». По запросу поставка комплектуется паспортом, спецификацией и маркировкой по регламенту заказчика.
Хранить ячейки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в заводской упаковке. Оптические поверхности предохраняют от загрязнений и царапин.
Требования к безопасности при использовании custom-ячеек
При монтаже нестандартных ячеек используют мягкие крепления, исключающие точечные нагрузки на корпус и усилия на выступающие элементы — отводы, штенгели, вводы. Перед каждым использованием изделие осматривается на отсутствие сколов, трещин и помутнений. Рабочие условия — температура, вакуум, электрические режимы — не должны превышать значений, согласованных в спецификации.
Для заполненных ячеек действуют правила обращения с щелочными металлами: рубидий и цезий активно реагируют с водой и кислородом воздуха, при случайном разрушении ячейки следует избегать контакта содержимого с кожей и влагой и утилизировать осколки согласно установленным правилам.
Вопрос-Ответ
Можно ли заказать ячейку, если нет готового чертежа?
Да, достаточно эскиза или исходных параметров: мы уточним критичные требования, поможем сформировать спецификацию и согласуем конструкцию до запуска изготовления.
Делаете ли вы опытные образцы и малые партии?
Да, работаем с проектами на стадии R&D: возможны опытные образцы, малые партии и последующая серийная поставка с повторяемыми размерами.
Из каких материалов изготавливаются custom-ячейки?
Кварцевое стекло (марки по ГОСТ 15130-86), боросиликат (по ГОСТ 21400-75) или другой материал по проекту. Выбор зависит от рабочей температуры, спектрального диапазона и условий эксплуатации.
Какие варианты наполнения доступны?
Пустые корпуса под заполнение на стороне заказчика, наполнение рубидием (Rb) или цезием (Cs), по запросу — исполнения с буферными газами; состав и параметры газовой среды определяются ТЗ проекта.
Можно ли заказать окна с покрытиями или клиновидные окна?
Потребность в AR-покрытиях, клиновидных окнах и других опциях указывайте в ТЗ — возможность и условия реализации подтверждаем при проработке спецификации.
Какие документы вы предоставляете?
По запросу — паспорт изделия, спецификацию, маркировку и упаковку по внутреннему регламенту вашего предприятия. Требования к документам укажите в заявке.
