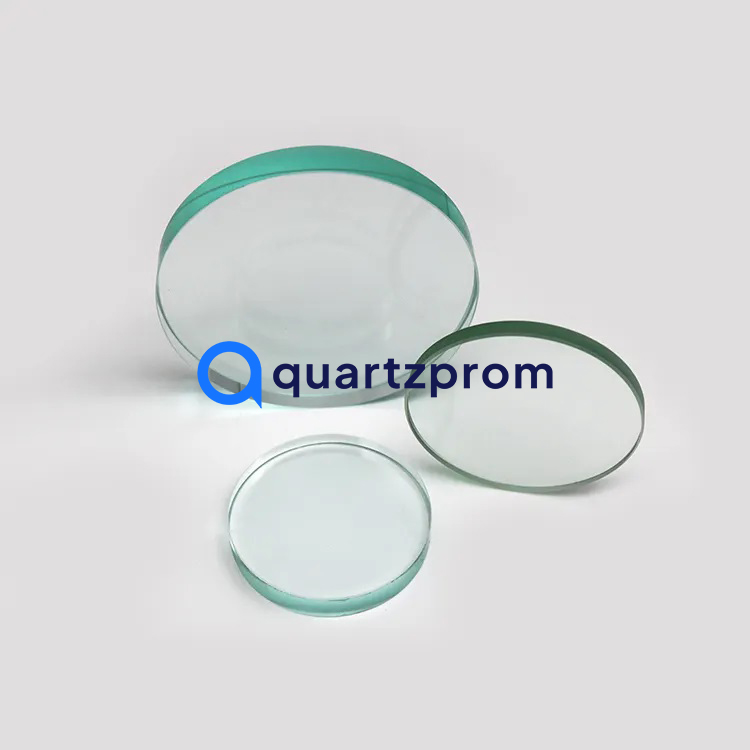

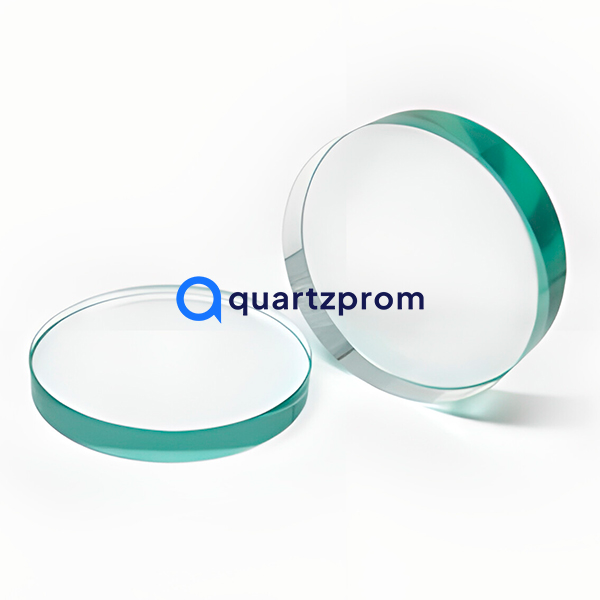

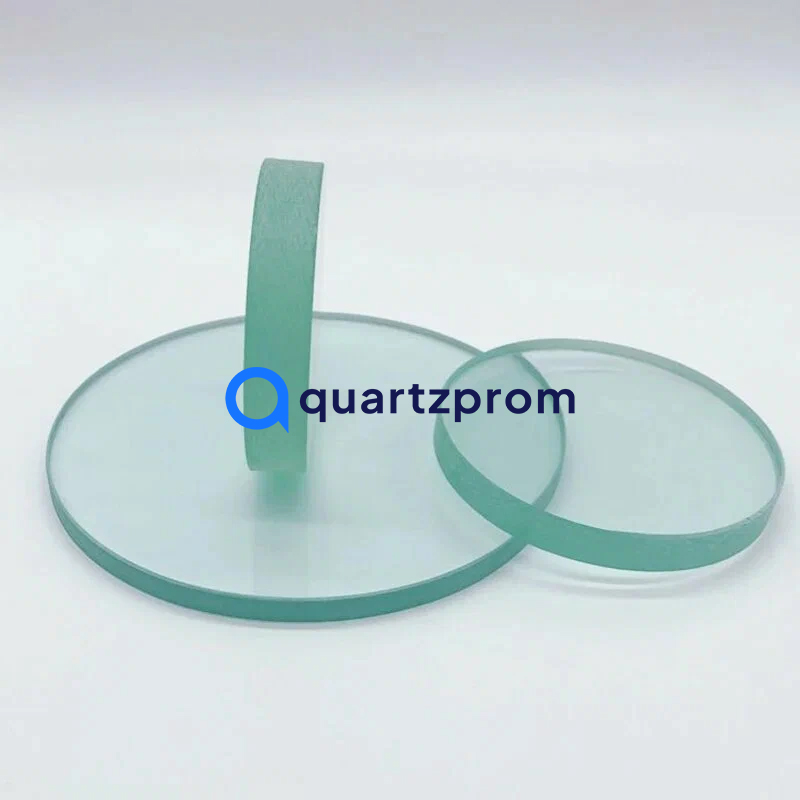

Стекло кварцевое смотровое
Изготавливаем смотровые стёкла из кварцевого стекла тип Г по ГОСТ 21836-88 для печей, термокамер, реакторов и установок высокотемпературного синтеза. Круглая форма, диаметры от 10 до 200 мм, толщина 3–20 мм. Рабочая температура до +1200 °C в нейтральных и кислых средах (кроме фтор- и фосфорсодержащих). Изготовление по типоразмеру или ТЗ заказчика, от единичных образцов до серийных партий.
Стандартные типоразмеры круглых стёкол тип Г
| Диаметр, мм | Предельное отклонение, мм | Толщина, мм | Предельное отклонение, мм |
|---|---|---|---|
| От 10 до 20 | ±1,0 | 3, 4, 5, 6, 8, 10, 12, 15, 20 | ±0,5 |
| От 21 до 30 | ±1,0 | 4, 5, 6, 8, 10, 12, 15, 20 | ±0,5 |
| От 31 до 200 | ±1,0 | 5, 6, 8, 10, 12, 15, 20 | ±0,5 |
На практике выпускаем конкретные типоразмеры от 40×10 до 200×20 мм. Нестандартные размеры — по чертежу или ТЗ заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Кварцевое стекло (плавленый кварц), марки КУ-1, КУ-2, КВ, КИ |
| Стандарт | ГОСТ 21836-88 |
| Тип | Г — из кварцевого стекла |
| Форма | Круглая |
| Рабочая температура (кислые и нейтральные среды) | от −40 до +1200 °C |
| Рабочая температура (щелочные среды) | от −100 до +20 °C |
| Рабочее давление (Ø 80–100 мм) | до 2,5 МПа (25 кгс/см²) |
| Испытательное давление | до 6,2 МПа (62 кгс/см²) |
| Отклонение от параллельности плоскостей | не более 0,5 мм |
| Фаска по периметру | обязательна, до 2 мм для S ≤ 6 мм; до 3 мм для S ≥ 6 мм |
| Цвет | бесцветное; допустим голубоватый, зеленоватый, желтоватый оттенок |
| Сорт | высший, I, II |
Изготовление
Для производства смотровых кварцевых стёкол тип Г применяем технологию обработки плавленого кварца:
- формовка из заготовок марок КУ-1, КУ-2, КВ, КИ по ГОСТ 15130-86;
- отжиг для снятия внутренних напряжений;
- механическая обработка плоскостей под допуск по параллельности 0,5 мм;
- шлифовка торцов и формирование фаски по периметру;
- контроль внутренних напряжений в полярископе;
- контроль геометрии и коэффициента пропускания света;
- маркировка типа Г нестираемой краской на расстоянии не более 12 мм от края.
Кварцевое стекло обладает низким коэффициентом термического расширения и высокой стойкостью к термоудару, что позволяет эксплуатировать стёкла тип Г в условиях резких перепадов температур.
Области применения
- Печи и установки высокотемпературного синтеза в металлургии и энергетике;
- Реакторы и аппараты химической и нефтеперерабатывающей промышленности — наблюдение за процессами в кислых средах при высоких температурах;
- Термокамеры и стендовое оборудование с рабочей температурой до +1200 °C;
- Ртутные лампы и лампы спецназначения;
- Химико-лабораторная посуда и оснастка;
- Изделия специального назначения с требованием по чистоте и термостойкости материала.
Как купить
Изготавливаем смотровые кварцевые стёкла тип Г по ГОСТ 21836-88 от 1 шт. Отправьте запрос с диаметром, толщиной, требованиями к рабочей среде и температуре на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Чем отличается тип Г от типов А, Б, В по ГОСТ 21836-88?
Тип Г — единственный, изготавливаемый из кварцевого стекла. Типы А (незакалённое), Б, В (закалённые) делают из листового натрий-кальций-силикатного или боросиликатного стекла. Тип Г работает до +1200 °C, остальные ограничены 200–280 °C.
Какая марка кварцевого стекла подходит для УФ-применений?
КУ-1 и КУ-2 — оптические марки с высоким пропусканием в УФ-диапазоне. КВ и КИ — для общетехнических задач без жёстких требований к УФ-прозрачности. Уточните длину волны рабочего излучения — подберём марку.
В каких средах нельзя применять кварцевое стекло?
Кварц не работает с фтор- и фосфорсодержащими реагентами и плавиковой кислотой. В щелочных средах диапазон рабочих температур ограничен от −100 до +20 °C.
Какой максимальный диаметр изготавливаете?
До 200 мм по ГОСТ. Большие диаметры — по согласованию.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
