Нейтральное оптическое стекло

Нейтральное оптическое стекло (НС) — это группа цветных оптических стекол по ГОСТ 9411-91, которые равномерно ослабляют свет во всем видимом диапазоне без избирательного окрашивания, для фотометрии и приборостроения. В ООО «ГК «Кварц-Пром» можно купить заготовки и светофильтры марок НС1 до НС14, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: оптическое цветное стекло по ГОСТ 9411-91.

Поставки нейтрального оптического стекла от ООО «ГК «Кварц-Пром»

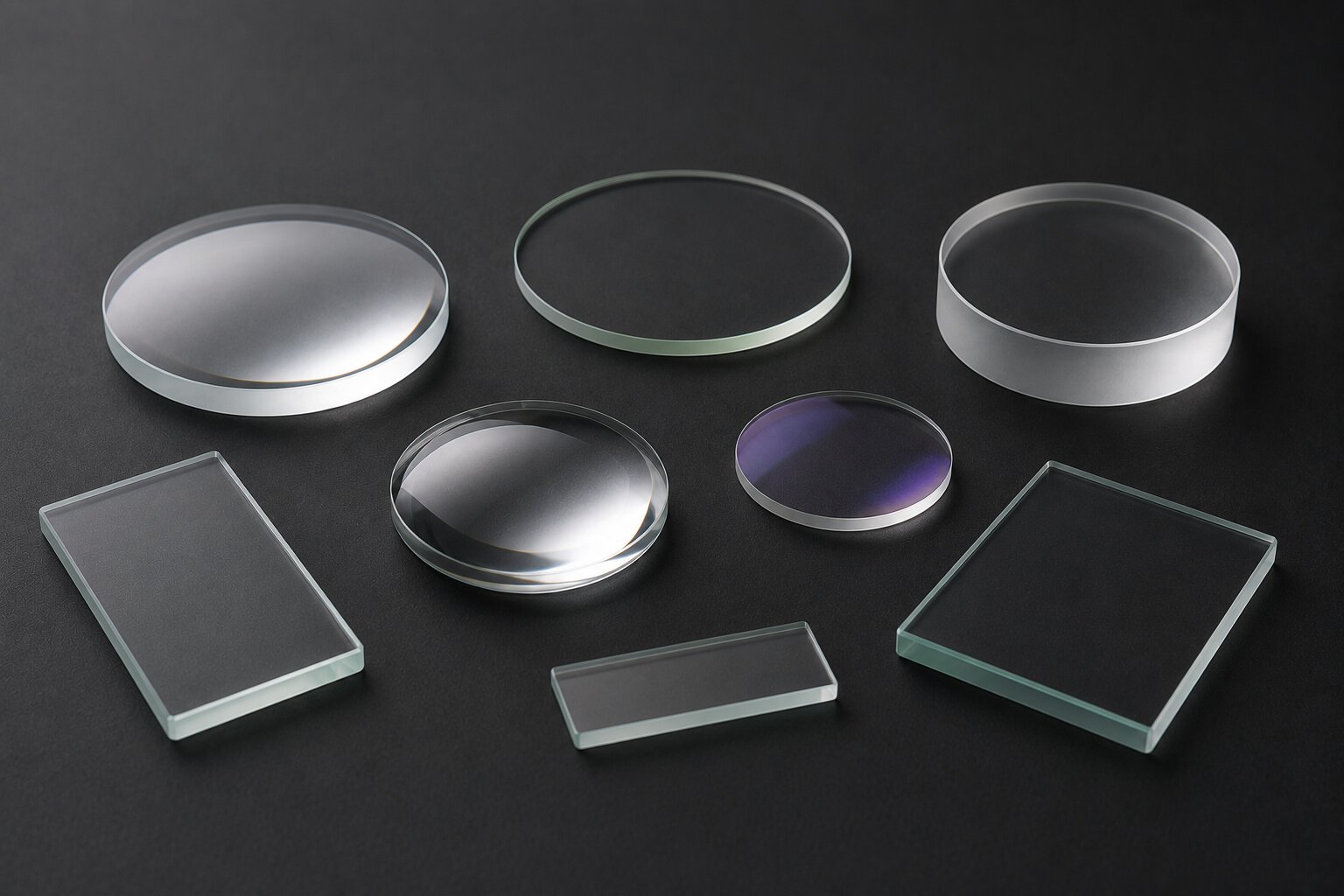

Поставляем нейтральное оптическое стекло всех марок от НС1 до НС14 в виде заготовок, дисков, пластин, готовых светофильтров и деталей по чертежу заказчика. Изготавливаем изделия любого размера и диаметра по вашим чертежам. Цена зависит от марки, формы, габаритов и тиража, поэтому рассчитывается индивидуально. Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Нейтральное оптическое стекло марок НС1 до НС14 нормируется по ГОСТ 9411-91. Для марок НС1 до НС12 нормируемыми параметрами служат показатель поглощения a_ср слоя толщиной 1 мм, среднее отклонение O_ср и наибольшее отклонение O_max, а также двулучепреломление, бессвильность и пузырность. Показатель поглощения для марок НС1 до НС3 измеряется через каждые 20 нм в области спектра от 440 до 660 нм, для марок НС6 до НС12 — в области от 400 до 700 нм. Условное обозначение материала состоит из марки и номера стандарта, например НС1 ГОСТ 9411-91. Заготовки и их транспортная подготовка выполняются по ГОСТ 13240, категории параметров устанавливаются по ГОСТ 23136.

Физические свойства

Значения показателя преломления и плотности приведены по таблице 10 ГОСТ 9411-91. Для марок, где показатель преломления указан в скобках, в стандарте дано значение для линии D.

Химические свойства

Группы устойчивости к воздействию влажной атмосферы и пятнающих агентов приведены по таблице 10 ГОСТ 9411-91.

Устойчивость стекла к воздействию влажной атмосферы и пятнающих агентов определяется по ГОСТ 13917.

Сферы применения

Нейтральное оптическое стекло применяют там, где нужно ослабить световой поток без изменения его спектрального состава. Главная задача материала — равномерное ослабление света во всем видимом диапазоне, поэтому он служит основой ослабляющих светофильтров и эталонов для фотометрии. Стекло поглощает часть проходящего излучения по показателю поглощения, который нормируется по ГОСТ 9411-91, и пропускает оставшуюся долю равномерно по спектру, что и отличает нейтральное стекло от цветного избирательного.

Материал востребован в фотометрии и спектрофотометрии, оптическом приборостроении, измерительной технике, фотографии и кинотехнике, лазерной технике для ослабления пучка, а также в калибровочных и образцовых наборах. Из марок НС изготавливают аттенюаторы, нейтральные плотные фильтры, эталоны оптической плотности и комбинированные сборки совместно с цветными стеклами других типов.

Особенности производства нейтрального оптического стекла в ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» работает с 2004 года и ведет полный цикл обработки оптического стекла на собственном оборудовании: от раскроя заготовок до шлифовки, полировки и финишного контроля светофильтров. Заготовки и их параметры мы выпускаем с опорой на ГОСТ 9411-91 по маркам, показателю преломления и группам устойчивости, на ГОСТ 13240 по заготовкам и их транспортной подготовке и на ГОСТ 23136 по категориям нормируемых параметров. Это позволяет согласовывать допуски под конкретную задачу заказчика.

Изготавливаем нейтральное стекло любого размера и диаметра по вашим чертежам, включая нестандартные форматы пластин, дисков и готовых фильтров. Каждую партию сопровождаем контролем геометрии и оптических параметров. Если в вашей документации указаны конкретные значения оптической плотности, толщины или класса по чертежу, мы подбираем марку из ряда НС1 до НС14 и форму изделия под эти требования.

Как купить нейтральное оптическое стекло (НС) от ООО «ГК «Кварц-Пром»

Чтобы купить нейтральное оптическое стекло в компании Кварц-Пром, пришлите чертеж и марку на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

Нейтральное оптическое стекло марок НС соответствует или близко к зарубежным нейтральным стеклам серии NG производства Schott. Соответствие приводится для подбора замены и носит справочный характер.

Стандарты транспортировки и хранения

Заготовки нейтрального оптического стекла транспортируют и хранят по ГОСТ 13240. Стекло перевозят всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Условия транспортирования в части воздействия климатических факторов — 5 (ОЖ4), условия хранения — 1 (Л) по ГОСТ 15150. Заготовки упаковывают в ящики по ГОСТ 2991. Транспортная маркировка наносится по ГОСТ 14192. При перевозке и хранении стекло защищают от ударов, влаги и резких перепадов температуры, исключают взаимное трение полированных поверхностей.

Требования к безопасности

Нейтральное оптическое стекло химически инертно, не выделяет вредных веществ в обычных условиях и безопасно при эксплуатации в составе оптических приборов. Опасность представляют механические факторы при обработке: острые кромки сколов и стеклянная пыль, образующаяся при резке, шлифовке и полировке. При обработке применяют средства индивидуальной защиты — защитные очки, перчатки и респиратор, а рабочее место оборудуют местной вытяжной вентиляцией. В отличие от свинцовых флинтов, нейтральные стекла серии НС не относятся к стеклам с высоким содержанием свинца.

Частые вопросы

Чем нейтральное стекло НС отличается от цветного оптического стекла других типов?

Нейтральное стекло ослабляет свет равномерно по всему видимому спектру и не придает изображению цветового оттенка. Цветные стекла других типов поглощают свет избирательно и пропускают определенную область спектра. Поэтому марки НС применяют для ослабления светового потока, а не для выделения цвета.

Какие марки нейтрального стекла вы поставляете?

Мы поставляем все марки нейтрального оптического стекла по ГОСТ 9411-91: НС1, НС2, НС3, НС6, НС7, НС8, НС9, НС10, НС11, НС12, НС13 и НС14. Возможны поставки в виде заготовок, дисков, пластин и готовых светофильтров.

Можно ли заказать светофильтр нестандартного размера?

Да, мы изготавливаем заготовки и светофильтры любого размера и диаметра по вашим чертежам. Пришлите чертеж или техническое задание с указанием марки, габаритов и требований к оптической плотности, и мы подготовим коммерческое предложение.

По каким стандартам нормируются параметры нейтрального стекла?

Марки, показатель преломления, плотность и группы устойчивости приведены по ГОСТ 9411-91. Заготовки и их транспортная подготовка выполняются по ГОСТ 13240, категории нормируемых параметров устанавливаются по ГОСТ 23136. Показатель поглощения слоя стекла нормируется по ГОСТ 9411-91.

Какие зарубежные аналоги есть у стекол серии НС?

Нейтральные стекла серии НС близки к стеклам серии NG производства Schott, например NG1, NG3, NG4, NG5, NG9 и NG11. Соответствие справочное и используется для подбора замены, точную пару подбираем по требуемой оптической плотности.

Как определяется химическая устойчивость стекла?

Устойчивость нейтрального стекла к воздействию влажной атмосферы и пятнающих агентов определяется по ГОСТ 13917. В таблице химических свойств указаны группы влагоустойчивости и кислотоустойчивости по таблице 10 ГОСТ 9411-91 для каждой марки.

Как рассчитывается стоимость и сроки?

Стоимость зависит от марки, формы изделия, габаритов и тиража, поэтому рассчитывается индивидуально по вашему запросу. Для расчета пришлите чертеж или техническое задание на телефон +7 (499) 703-06-40 или почту info@quartz-prom.ru, и мы подготовим коммерческое предложение и сроки.
