Профильная трубка стеклянная

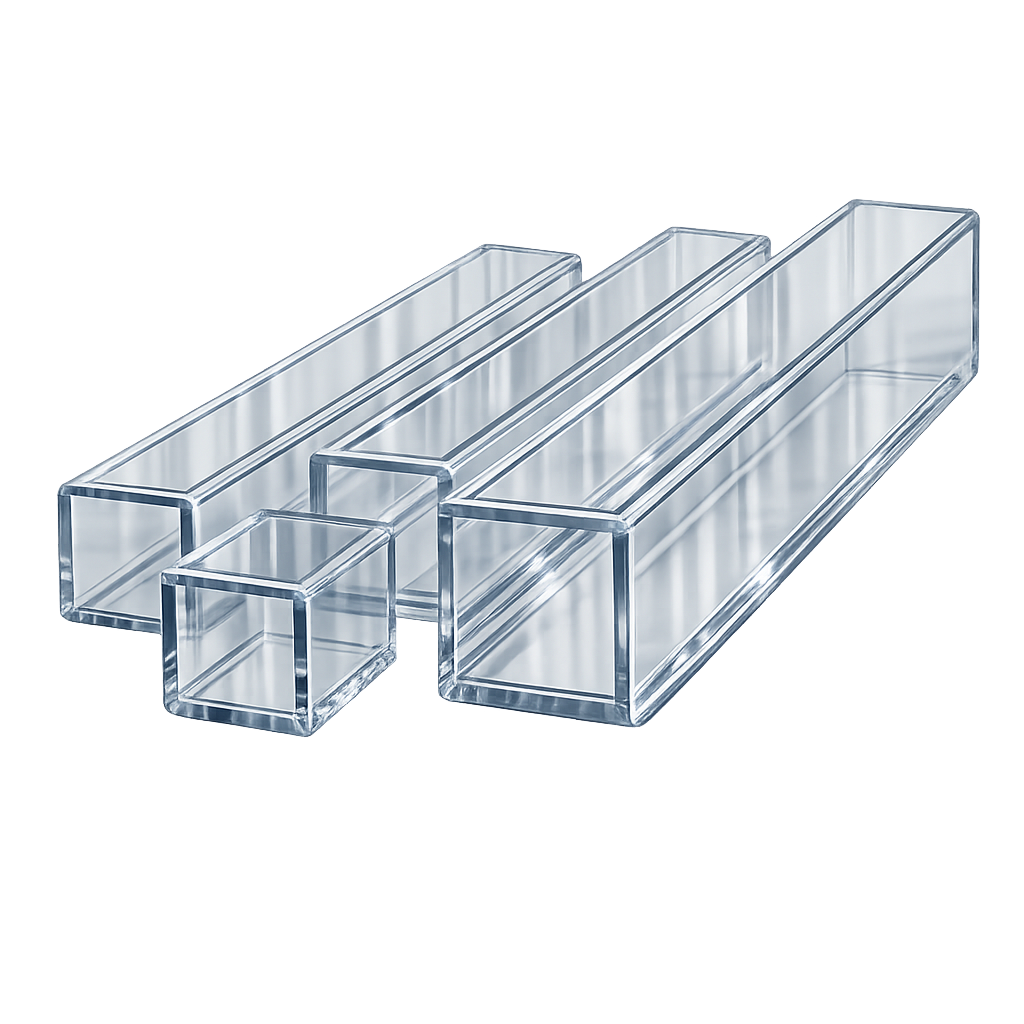

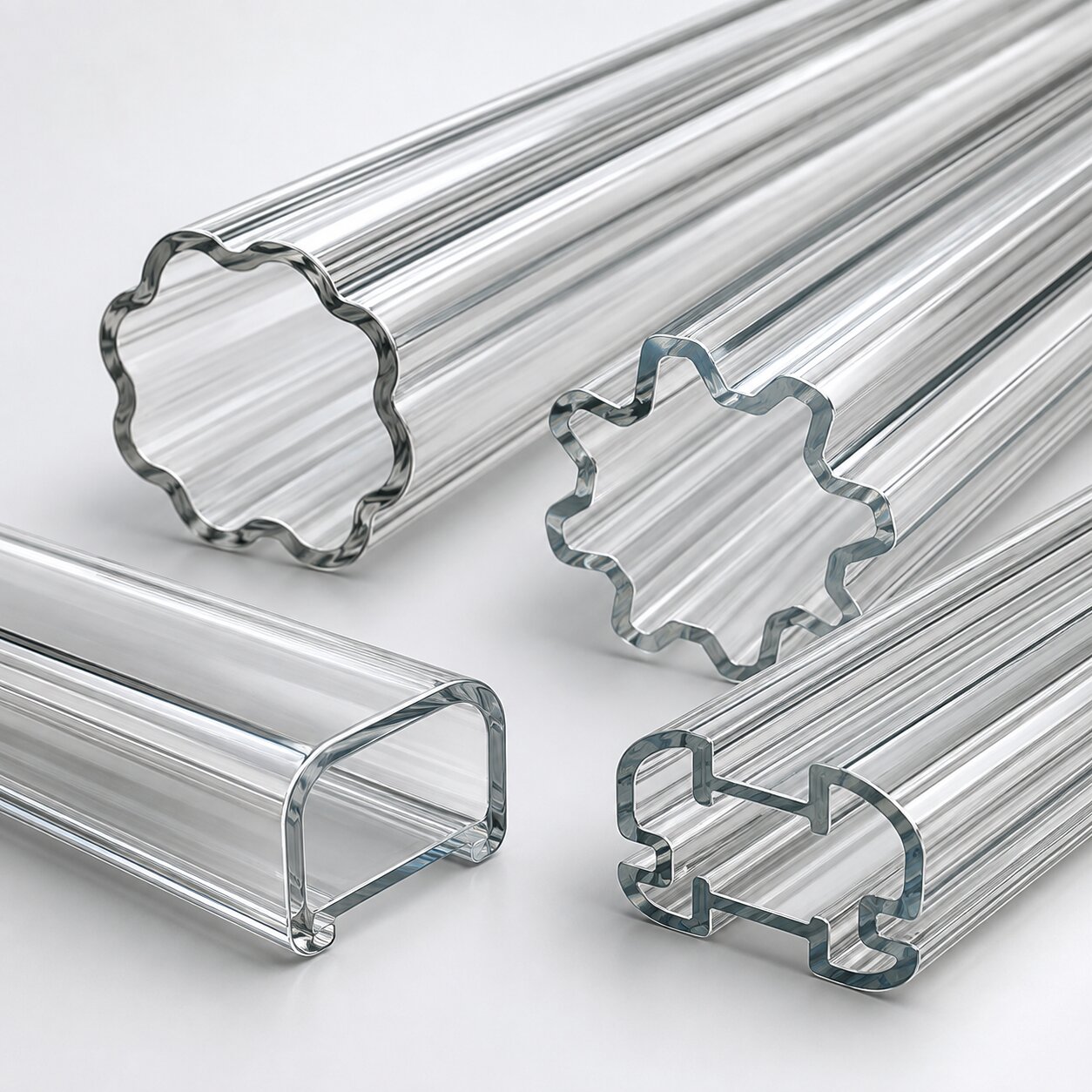

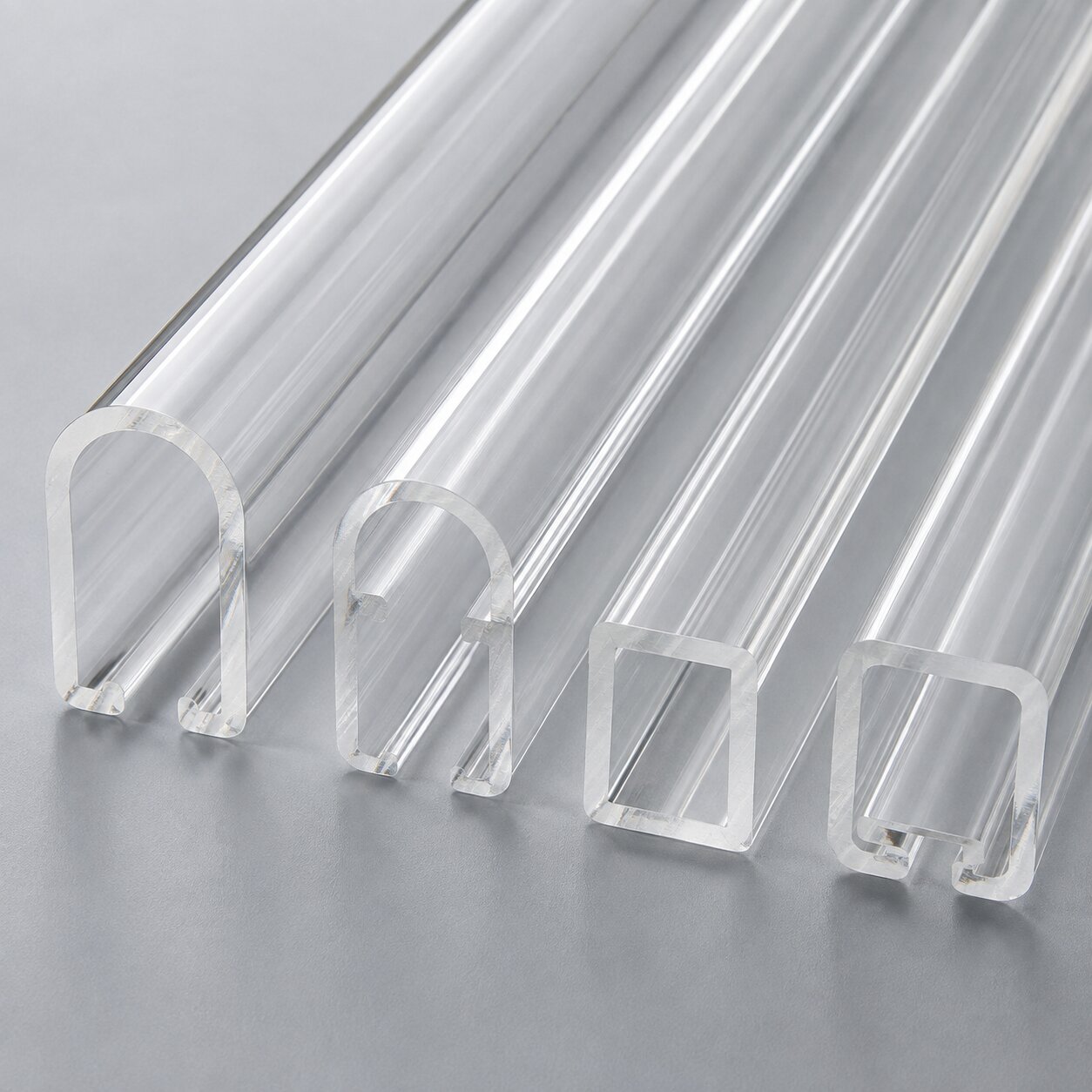

Профильная трубка стеклянная от ООО «ГК «Кварц-Пром» — это трубка некруглого сечения: овального, квадратного, прямоугольного или специального, заданного чертежом. Профильные трубки применяются там, где круглое сечение не подходит по оптической схеме, компоновке или условиям монтажа прибора. У нас можно купить профильные трубки из электровакуумных стёкол марок С52-1, С52-2, С78-5 и С93-1 — с изготовлением по техническому заданию и чертежам заказчика. Доставка по всей России.

Поставки профильных стеклянных трубок от ООО «ГК «Кварц-Пром»

ООО «ГК «Кварц-Пром» изготавливает профильные трубки из электровакуумного стекла. Цена зависит от марки стекла, формы и размеров сечения, толщины стенки, длины и количества. Для расчёта направьте чертёж или параметры профиля — подготовим коммерческое предложение.

Технические характеристики

Профильные трубки изготавливаются из электровакуумных стёкол — материалов, предназначенных для вакуумплотных изделий и спаев со стеклом и металлами. Требования к трубкам из электровакуумного стекла регламентируются отраслевой нормативной документацией (ОСТ 11 ПО.735.002-73), терминология — ГОСТ Р 71082-2023 «Стекло электровакуумное». В мировой практике профильные трубки прямоугольного сечения изготавливаются с радиусом углов от ~0,1 мм и соотношением сторон вплоть до 1:10 — параметры вашего профиля согласуются по чертежу.

Марки электровакуумного стекла

В маркировке отечественных электровакуумных стёкол буква «С» означает «стекло», а число — ТКЛР в единицах 10⁻⁷ 1/°C. По ТКЛР марки делятся на группы — от кварцевой (0–10×10⁻⁷) до железной (100–130×10⁻⁷).

Сферы применения профильных трубок

Профильные трубки из электровакуумного стекла применяются в производстве электровакуумных приборов — электронно-оптических преобразователей, фотоэлектронных умножителей, генераторных и передающих ламп, — а также в газоразрядных источниках света: трубки овального и специального сечения используются, например, в люминесцентных лампах и лампах с холодным катодом. Некруглое сечение задаёт нужную геометрию разрядного канала, улучшает компоновку прибора и упрощает крепление трубки на плоскости.

Ещё одно преимущество профиля — плоские грани: через них излучение проходит без цилиндрических искажений, а сама трубка плотно прилегает к посадочным поверхностям. Поскольку электровакуумные стёкла согласованы по ТКЛР с металлами своих групп, профильная трубка легко интегрируется в изделия со спаями металл–стекло — этому направлению посвящена отдельная страница каталога.

Как купить профильные стеклянные трубки от ООО «ГК «Кварц-Пром»

Чтобы купить профильные трубки у ООО «ГК «Кварц-Пром», направьте заявку через форму на сайте, по телефону +7 (499) 703-06-40 или на почту info@quartz-prom.ru. Для расчёта укажите:

• форму и размеры сечения (чертёж или эскиз);
• толщину стенки и длину;
• марку стекла (С52-1, С52-2, С78-5, С93-1) — или металл, с которым планируется спай, чтобы мы подобрали марку;
• условия эксплуатации (температура, вакуум/атмосфера);
• количество (шт.) и требования к документам.

Завод-производитель ООО «ГК «Кварц-Пром» принимает заявки на изготовление по ТЗ, эскизам и чертежам — включая специальные сечения и малые партии. После согласования параметров готовится коммерческое предложение и запускается производство.

Стандарты транспортировки и хранения

Профильные трубки перевозятся в таре с продольной поддержкой по всей длине, исключающей прогиб и излом; каждая трубка упаковывается индивидуально с фиксацией от смещения. Транспортная тара маркируется как «Хрупкое», «Беречь от ударов».

Хранить трубки следует в сухих закрытых помещениях при температуре от +5 до +35 °C и относительной влажности до 80%, в горизонтальном положении на ровных опорах. Грани профиля предохраняют от царапин и сколов — дефекты на рёбрах становятся концентраторами напряжений.

Требования к безопасности при использовании профильных трубок

При монтаже используют мягкие крепления с равномерным распределением усилия по граням: точечная нагрузка на ребро профиля создаёт локальные напряжения и ведёт к трещинам. Перед использованием трубка осматривается на отсутствие сколов, особенно на углах сечения.

Термическую обработку (пайку, спаивание, отжиг) ведут с учётом марки стекла: у каждой марки свои температуры размягчения и отжига, а нагрев и охлаждение выполняют плавно. При спаивании с металлом соблюдают соответствие ТКЛР — несоответствующая пара «стекло–металл» теряет вакуумную плотность при термоциклировании.

Вопрос-Ответ

Какие сечения профильных трубок вы изготавливаете?

Овальные, квадратные, прямоугольные и специальные — по чертежу заказчика. Габариты сечения, толщина стенки и длина согласуются в ТЗ.

Как выбрать марку стекла?

По металлу, с которым планируется спай, и условиям эксплуатации: С52-1/С52-2 (молибденовая группа) — под молибден и ковар, С78-5 — под медь по методу Хаускипера, С93-1 (свинцовая группа) — под платинит и медь. Если сомневаетесь — укажите задачу, подберём марку.

Чем профильная трубка лучше круглой?

Плоские грани дают прохождение излучения без цилиндрических искажений, плотное прилегание к посадочным плоскостям и удобное крепление; специальное сечение задаёт нужную геометрию канала прибора.

По какой нормативной документации изготавливаются трубки?

Трубки из электровакуумного стекла выпускаются по отраслевой документации (ОСТ 11 ПО.735.002-73) и ТУ заказчика; терминология стандартизована ГОСТ Р 71082-2023 «Стекло электровакуумное».

Можно ли заказать малую партию или опытные образцы?

Да, работаем с опытными образцами и малыми партиями — направьте чертёж и количество, подготовим расчёт.

Изготавливаете ли вы круглые трубки из этих же стёкол?

Да, трубки из стёкол С52-1, С93-1 и других марок есть в нашем каталоге — им посвящена отдельная страница, как и спаям металл–стекло.
