Оранжевое оптическое стекло

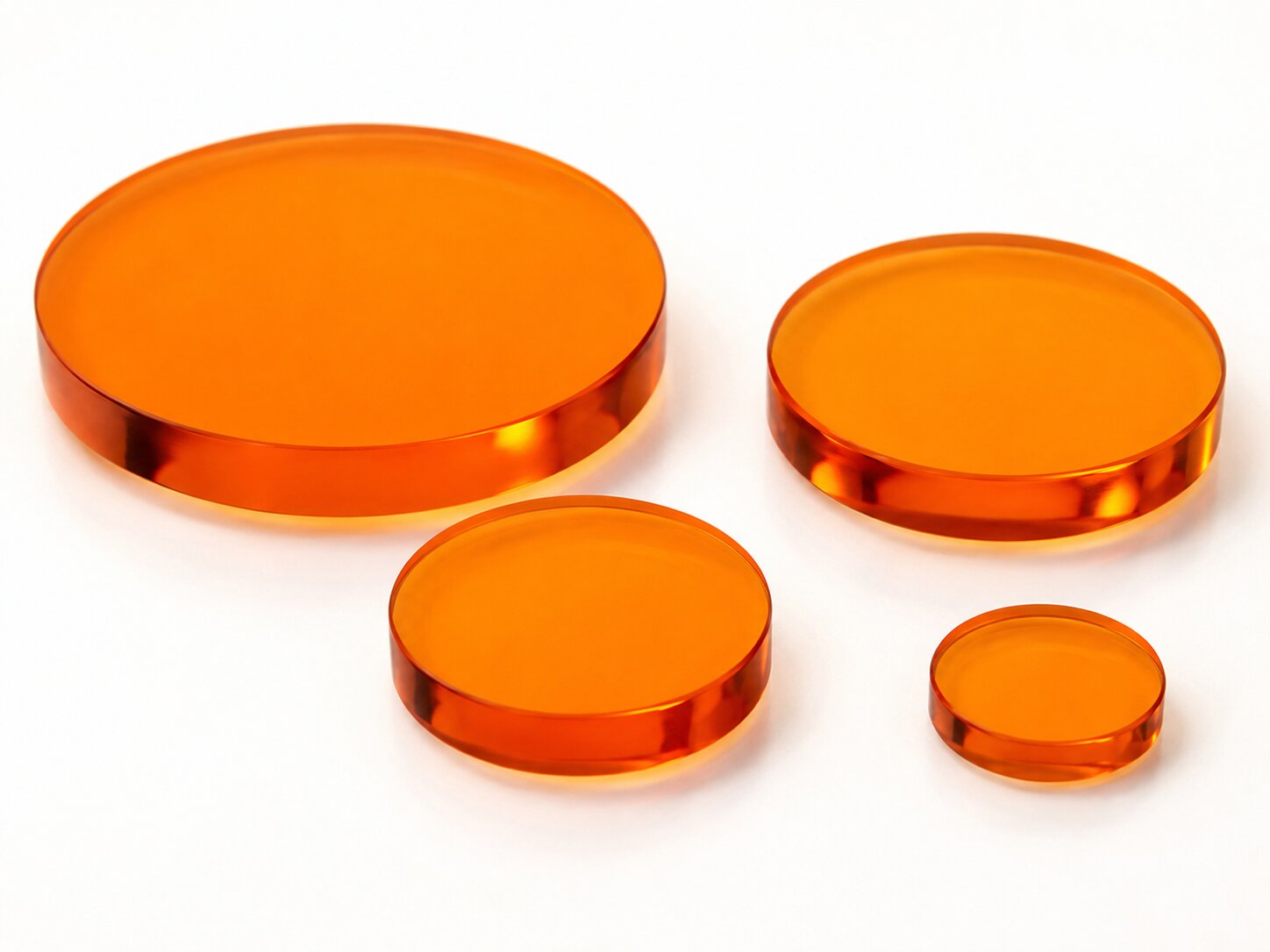

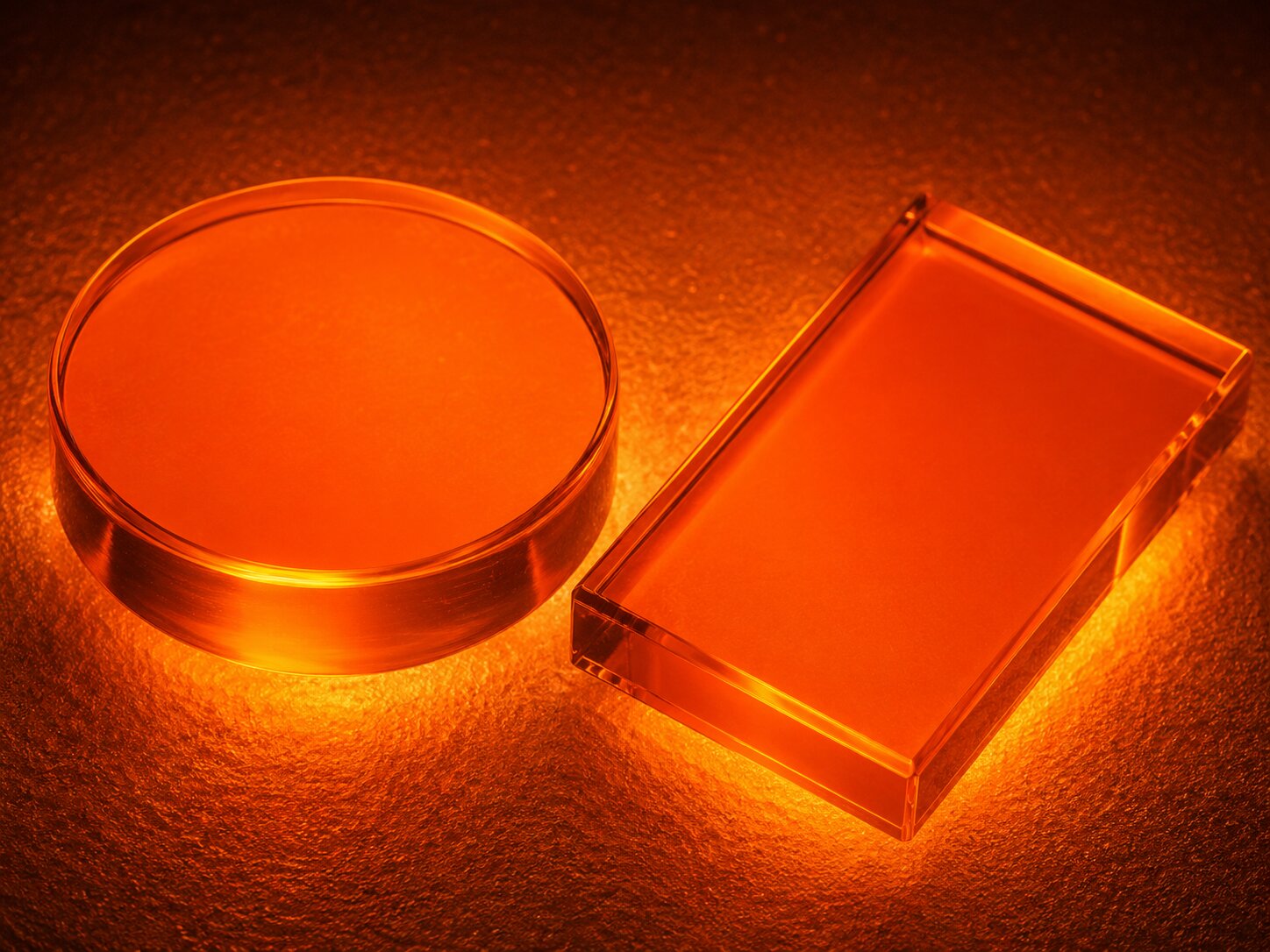

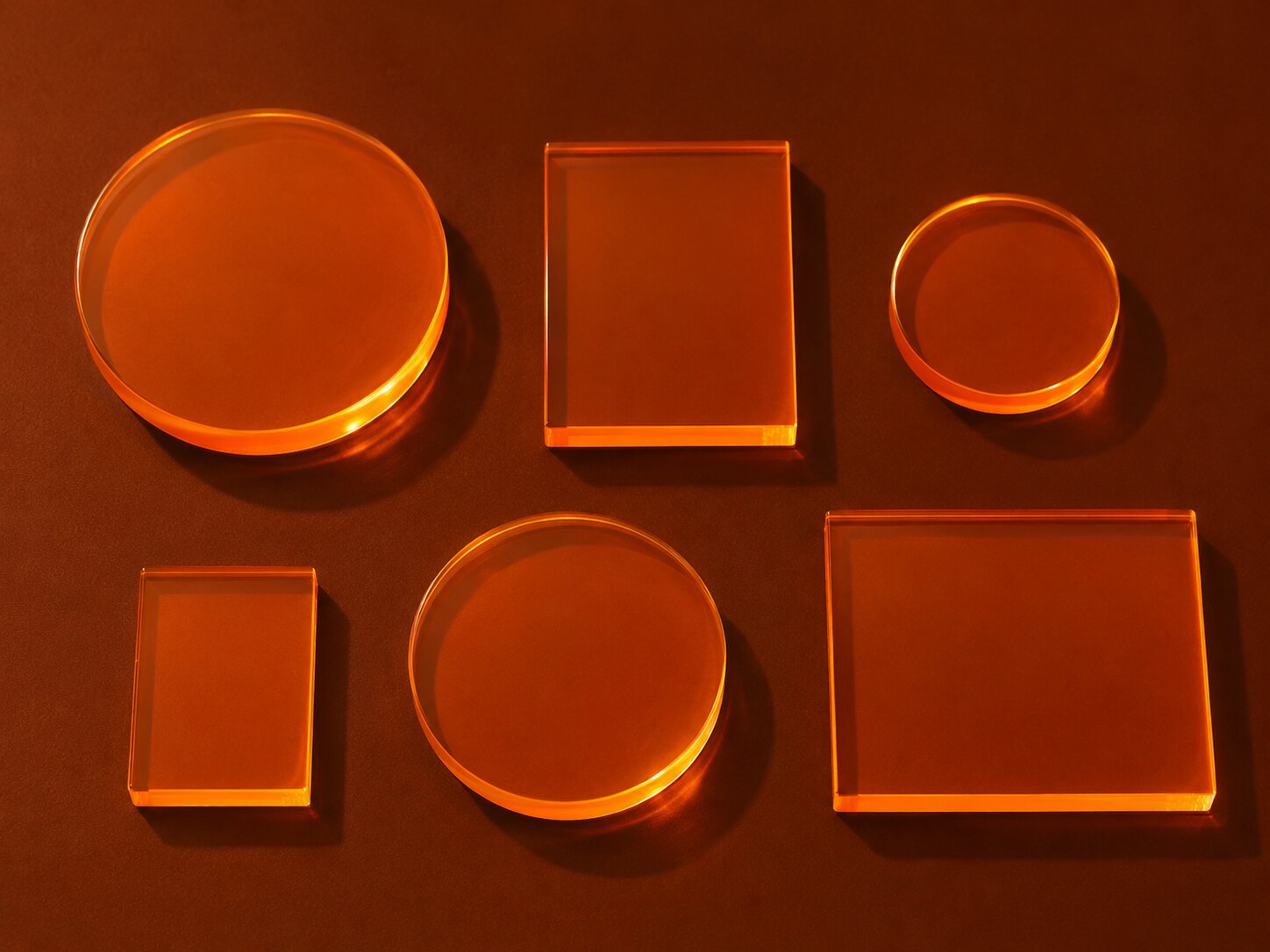

Оранжевое оптическое стекло (ОС) — это цветное оптическое стекло для оранжевых светофильтров, пропускающее длинноволновую часть видимого спектра и резко отсекающее коротковолновое сине-фиолетовое и зеленое излучение. В ООО «ГК «Кварц-Пром» можно купить заготовки, диски, пластины и готовые светофильтры марок ОС5, ОС6, ОС11, ОС12, ОС13, ОС14, ОС17, ОС19, ОС20, ОС21, ОС22, ОС23-1, ОС24, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: оптическое цветное стекло по ГОСТ 9411-91.

Поставки оранжевого оптического стекла от ООО «ГК «Кварц-Пром»

Поставляем оранжевое оптическое стекло всех марок по ГОСТ 9411-91: от заготовок и дисков до готовых светофильтров любого размера и диаметра по вашим чертежам. Изготавливаем детали под заданную толщину и границу пропускания, отгружаем как штучные позиции, так и серийные партии. Цена зависит от марки, формы, размера и тиража.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Оранжевое оптическое стекло марок ОС относится к группе цветного оптического стекла и нормируется по ГОСТ 9411-91. Показатель поглощения слоя стекла толщиной 1 мм нормируется по ГОСТ 9411-91 для длин волн, заданных для каждой марки, наряду с двулучепреломлением, бессвильностью и пузырностью. Заготовки и условия их приемки соответствуют ГОСТ 13240, категории нормируемых параметров оптического стекла установлены ГОСТ 23136. Ниже приведены физико-химические показатели по маркам из ГОСТ 9411-91.

Физические свойства

Химические свойства

Сферы применения

Оранжевое оптическое стекло применяют для изготовления оранжевых светофильтров в оптическом и оптико-электронном приборостроении. Такие фильтры работают как отсекающие: они пропускают оранжево-красную область видимого спектра и подавляют коротковолновое сине-фиолетовое и зеленое излучение. Это востребовано в фотографии, фотометрии, спектральных и контрольно-измерительных приборах, а также в системах цветокоррекции и контрастирования изображения.

Светофильтры марок ОС используют в микроскопии, лабораторной и медицинской оптике, в осветительных и сигнальных устройствах, а также в составе оптических трактов лазерной и геодезической техники. Марки с разной границей пропускания подбирают под конкретную длину волны отсечки, что позволяет формировать заданный спектральный диапазон в приборе.

Особенности производства оранжевого оптического стекла в ООО «ГК «Кварц-Пром»

Компания работает с 2004 года и обеспечивает полный цикл обработки оптического стекла на собственном оборудовании: от раскроя заготовок до шлифовки, полировки и финишного контроля светофильтров. Заготовки и их транспортная подготовка выполняются по ГОСТ 13240, нормируемые параметры стекла контролируются по категориям ГОСТ 23136, а марочный состав и физико-химические свойства соответствуют ГОСТ 9411-91. Показатель поглощения слоя стекла нормируется по ГОСТ 9411-91, что позволяет выдерживать заданную границу пропускания и крутизну спектральной характеристики фильтра.

Изготавливаем оранжевое оптическое стекло любого размера и диаметра по вашим чертежам, включая нестандартные формы и толщины. Принимаем технические задания с допусками по плоскостности, толщине и спектральным параметрам, согласуем характеристики под конкретную задачу заказчика.

Как купить оранжевое оптическое стекло (ОС) от ООО «ГК «Кварц-Пром»

Чтобы купить оранжевое оптическое стекло в компании Кварц-Пром, пришлите чертеж и марку на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

Оранжевые отсекающие светофильтры марок ОС по спектральным характеристикам соответствуют или близки к зарубежным маркам цветного стекла Schott серии OG (длинноволновые отсекающие фильтры).

Стандарты транспортировки и хранения

Транспортирование и хранение заготовок оптического стекла выполняют по ГОСТ 13240. Условия транспортирования в части воздействия климатических факторов — 5 (ОЖ4), условия хранения — 1 (Л) по ГОСТ 15150. Стекло упаковывают в ящики по ГОСТ 2991, транспортная маркировка наносится по ГОСТ 14192. Заготовки и детали защищают от ударов, влаги и резких перепадов температуры, перевозят в закрытом транспорте, оберегая полированные поверхности от истирания и загрязнения.

Требования к безопасности

Оптическое цветное стекло химически инертно и не выделяет вредных веществ при нормальных условиях эксплуатации. При механической обработке (резке, шлифовке, полировке) образуется стеклянная пыль и острые кромки, поэтому работы ведут с применением средств индивидуальной защиты: очков, перчаток и респиратора, а на участках предусматривают местную вытяжную вентиляцию. Свинецсодержащие составы характерны для тяжелых флинтов и в оранжевом стекле марок ОС в качестве нормируемого компонента не используются.

Частые вопросы

Какие марки оранжевого оптического стекла можно заказать?

Доступны марки ОС5, ОС6, ОС11, ОС12, ОС13, ОС14, ОС17, ОС19, ОС20, ОС21, ОС22, ОС23-1 и ОС24 по ГОСТ 9411-91. Поставляем заготовки, диски, пластины и готовые светофильтры.

Для чего применяют стекло ОС?

Его используют для оранжевых отсекающих светофильтров, которые пропускают оранжево-красную часть спектра и отсекают коротковолновое сине-фиолетовое и зеленое излучение. Это востребовано в фотографии, фотометрии, спектральных и измерительных приборах.

Какой показатель преломления у марок ОС?

По ГОСТ 9411-91 показатель преломления составляет от 1,525 у марок ОС5, ОС6, ОС11, ОС12, ОС17 до 1,543 у марок ОС19 и ОС20. Точные значения по каждой марке приведены в таблице физических свойств.

Чем различаются марки оранжевого стекла между собой?

Марки ОС отличаются длиной волны границы пропускания и крутизной спектральной кривой, поэтому одна отсекает излучение начиная с более коротких волн, другая — с более длинных. Подбор марки ведут под нужную длину волны отсечки в приборе.

Можно ли изготовить светофильтр по моим чертежам?

Да. Изготавливаем оранжевое оптическое стекло любого размера и диаметра по вашим чертежам, согласуем толщину, форму и спектральные параметры под задачу заказчика.

Какие зарубежные аналоги у стекла ОС?

По спектральным характеристикам оранжевые отсекающие светофильтры ОС соответствуют или близки к маркам Schott OG515, OG530, OG550, OG570 и OG590.

Как нормируется качество стекла?

Марочный состав и физико-химические свойства соответствуют ГОСТ 9411-91, заготовки и их транспортировка — ГОСТ 13240, категории нормируемых параметров — ГОСТ 23136. Влагоустойчивость определяют по ГОСТ 13917.
