Al203 (Лейкосапфир)

Оптические клинья из монокристаллического оптического сапфира Al2O3

Оптические клинья из монокристаллического сапфира (Al₂O₃) находят широкое применение в оптико-электронных системах. Их основная функция — устранение интерференционных искажений, возникающих из-за переотражений света от поверхностей оптических элементов. Стандартные углы клиньев составляют 30′, 12′, 1°, 2°, 5° и 7,5°, что позволяет подобрать оптимальный вариант для различных задач.

Свойства и применение лейкосапфира (Al₂O₃)

Монокристаллический сапфир (лейкосапфир) — один из самых востребованных материалов в оптике благодаря уникальному сочетанию физико-химических характеристик. Он используется для производства:

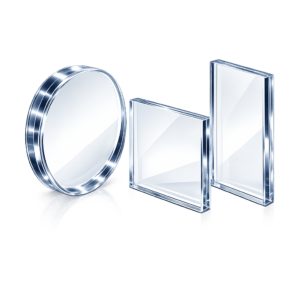

• плоскопараллельных пластин (окон),
• линз,
• световодов,
• защитных стёкол,
• высокотемпературных подложек.

Ключевые преимущества сапфира:

• Высокая твердость (один из самых прочных оксидов).
• Термостойкость (сохраняет свойства при температурах до 1000 °C).
• Химическая инертность (устойчив к кислотам, щелочам и даже HF при <300 °C).
• Прозрачность в широком спектральном диапазоне (от видимого до ближнего ИК).

Эти свойства делают сапфир незаменимым в агрессивных средах, где требуется долговечность и оптическая чистота.

Физические свойства сапфира оптического (лейкосапфира Al2O3)

В настоящее время большинство кристаллов выращивают из расплава. Наиболее подходящие для выращивания из расплава вещества плавятся без разложения, не имеют полиморфных переходов и характеризуются низкой химической активностью. Кристаллизация из расплава применяется в наиболее распространенных способах выращивания монокристаллов сапфира, это метод горизонтально направленной кристаллизации (ГНК) и метод Степанова, подробнее см. «Методы выращивания кристаллов».

Технологии выращивания монокристаллов сапфира

Современные методы производства сапфира основаны на кристаллизации из расплава. Наиболее распространены два способа:

Метод Степанова

Позволяет получать сапфировые заготовки сложной формы, включая стержни, трубки и ленты.

Метод горизонтально направленной кристаллизации (ГНК)

В этом методе создаётся локальная расплавленная зона между затравочным кристаллом и шихтой. Медленное перемещение зоны вдоль контейнера обеспечивает рост монокристалла с минимальным разбросом параметров.
Преимущества ГНК:

• Возможность выращивания пластин рекордных размеров.
• Контроль кристаллографической ориентации.
• Высокая однородность материала.

Области применения сапфировых изделий

Благодаря своим уникальным свойствам сапфир используется в:

• Оптоэлектронике (линзы, окна, световоды).
• Высокотемпературной технике (подложки для микросхем, колбы ламп).
• Медицине (костные имплантаты, хирургические инструменты).
• Аэрокосмической промышленности (иллюминаторы, защитные купола).

Сапфировая оптика на европейском рынке

Спрос на сапфировые оптические компоненты растёт, особенно в системах многоканального наблюдения (видимый и ближний ИК-диапазон). Наше производство специализируется на выпуске:

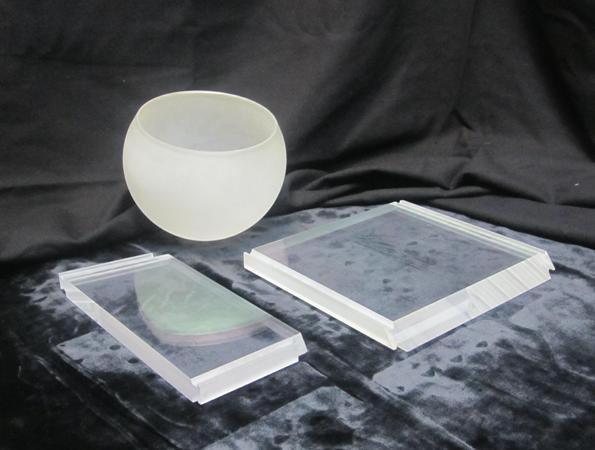

• Крупногабаритных сапфировых иллюминаторов (до 350×500×30 мм).
• Оптических элементов сложной геометрии.
• Защитных стёкол и обтекателей с просветляющим покрытием.

Также мы изготавливаем колпаки-обтекатели из других оптических материалов:

• CVD-ZnSe, CVD-ZnS
• Кремний, германий (Ge)
• Фториды (CaF₂, BaF₂, MgF₂, LiF)
• Кварцевое и оптическое стекло

Показатели преломления

В таблице «Показатель преломления оптического сапфира (AL2O3)» приведены значения показателя преломления для обыкновенной (no) и необыкновенной (ne) волны падающего на кристалл излучения.
Сапфир – кристалл, величина показателя преломления зависит от ориентации поляризации падающего излучения относительно ориентации оси кристалла.Обыкновенная волна (луч), показатель преломления no, поляризация падающего на кристалл излучения: (вектор Е) параллелен оси кристалла c-axis.Необыкновенная волна (луч), показатель преломления ne, вектор Е перпендикулярен оси кристалла c-axis.

Оптические характеристики сапфира

Сапфир является анизотропным кристаллом, поэтому его показатель преломления зависит от поляризации света:

Эта особенность учитывается при проектировании оптических систем для достижения максимальной эффективности.

Заключение

Монокристаллический сапфир остаётся одним из самых перспективных материалов для высокоточной оптики и экстремальных условий эксплуатации. Наше предприятие предлагает широкий ассортимент сапфировых изделий, включая нестандартные решения с просветляющими покрытиями. Если вам требуется надёжная оптика для сложных задач — обращайтесь!
