Пентапризмы

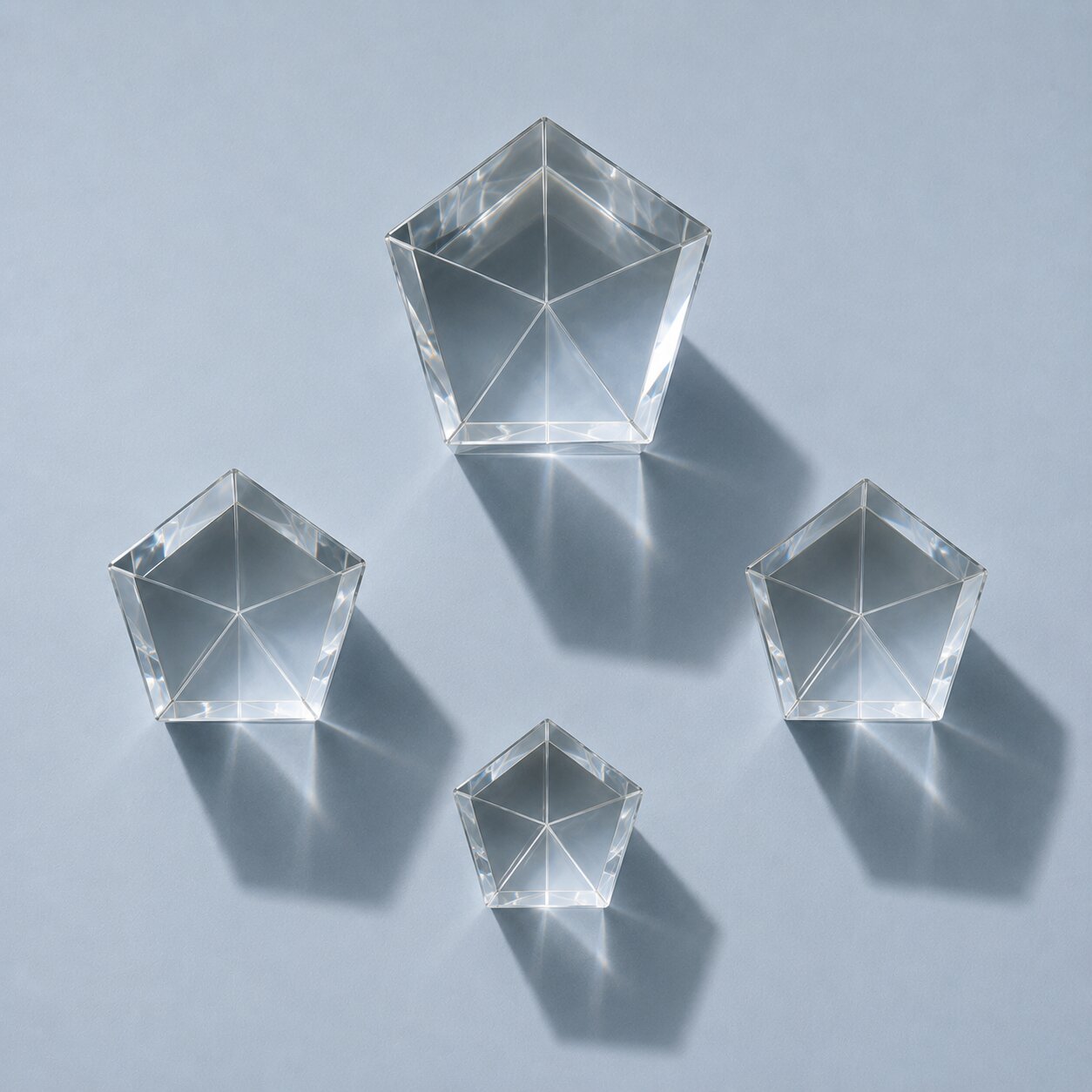

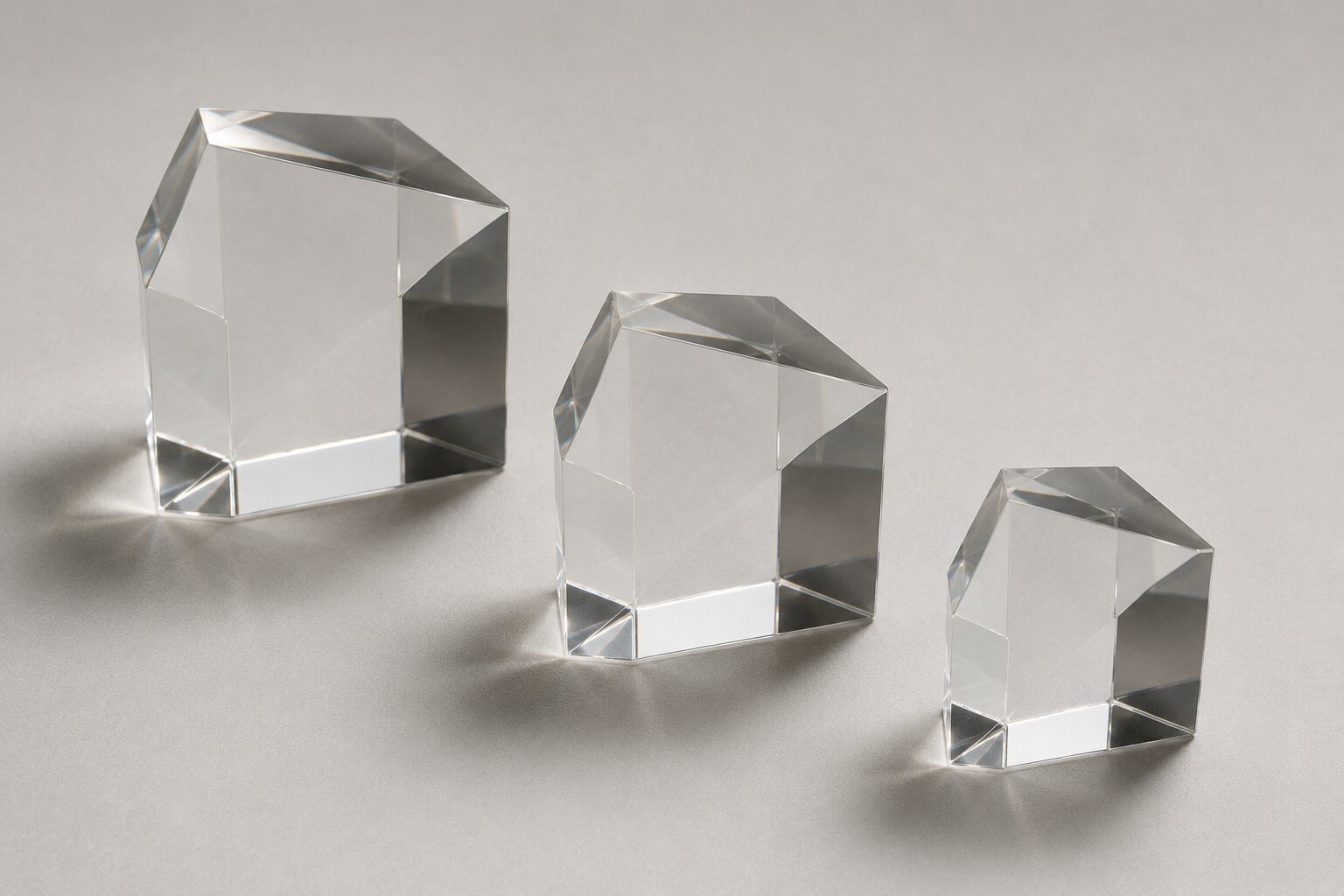

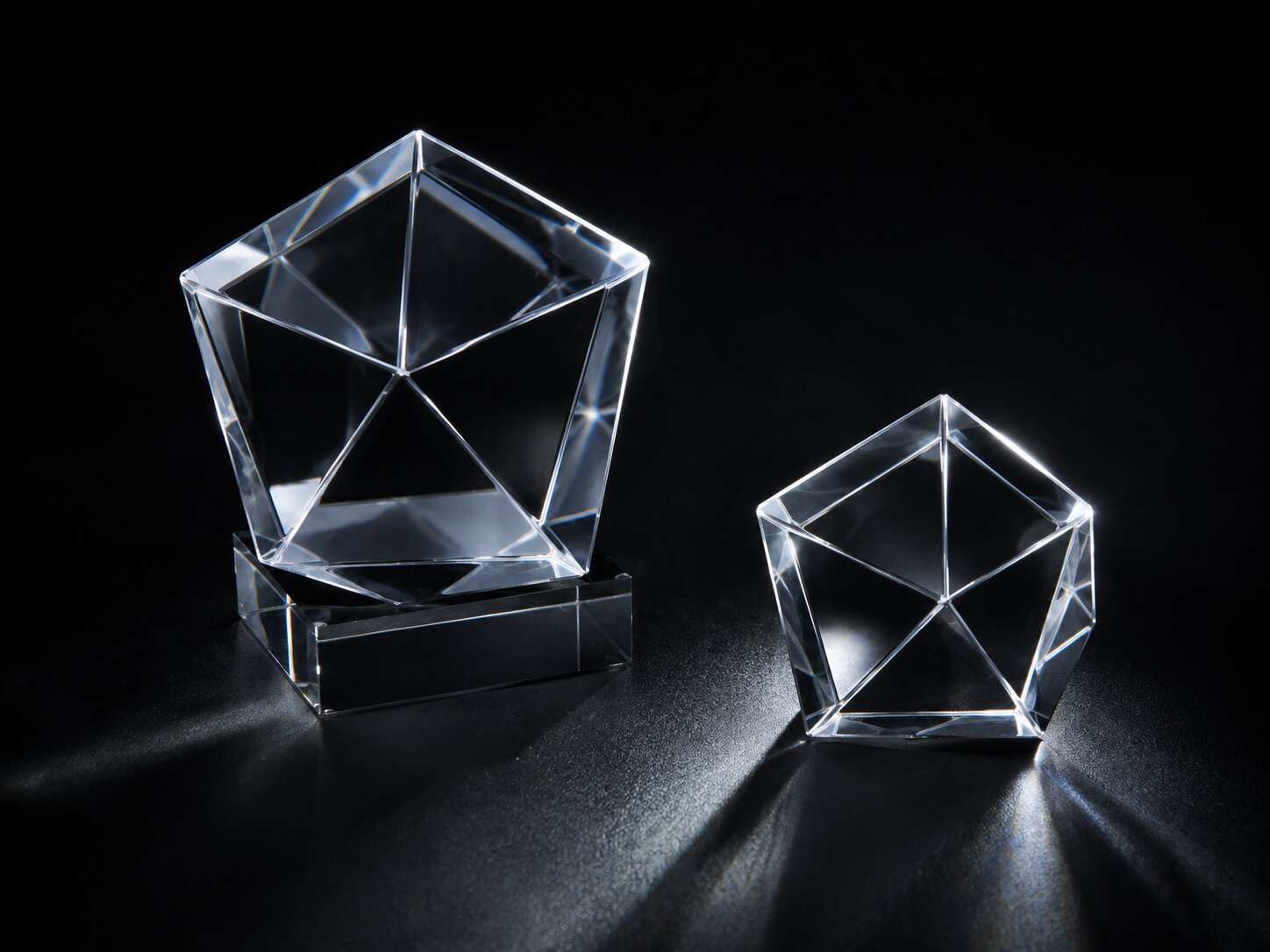

Пентапризмы — это пятигранные оптические призмы, которые поворачивают линию визирования на 90 градусов без инверсии и оборачивания изображения. Поворот происходит за счет двух отражений от рабочих граней, поэтому угол отклонения остается постоянным даже при небольшом наклоне призмы, что делает пентапризму удобным элементом для оптических угломеров, нивелиров и видоискателей. Изделие не привязано к одной марке стекла: его изготавливают из бесцветного и кварцевого оптического стекла, а геометрию, допуски и чистоту поверхностей задают чертеж и техническое задание. В ООО «ГК «Кварц-Пром» можно купить пентапризмы стандартных типоразмеров, с просветляющим покрытием и из кварцевого стекла, а также заказать изделия по вашим чертежам. Производство в Москве, доставка по России и странам СНГ. Материал: изготавливаем из любых марок оптического стекла по ГОСТ 3514-94 и 9411-91, а также кварцевого стекла по ГОСТ 15130-86, по согласованию.

Поставки пентапризмы от ООО «ГК «Кварц-Пром»

Компания работает с 2004 года и выполняет полный цикл изготовления оптических деталей на собственном оборудовании: от варки заготовки и распиловки до шлифовки, полировки граней и нанесения покрытий. Мы изготавливаем пентапризмы любого размера и диаметра по вашим чертежам, контролируем геометрию по ГОСТ 13240, чистоту поверхностей по ГОСТ 11141-84 и параметры материала по ГОСТ 23136-93. Цена зависит от марки стекла, размеров, классов чистоты и тиража, поэтому стоимость рассчитывается индивидуально.

Пришлите чертеж или техническое задание, и мы подготовим коммерческое предложение.

Технические характеристики

Пентапризма не относится к одной марке стекла и не нормируется отдельным стандартом на изделие. Геометрию и предельные отклонения заготовки задают по ГОСТ 13240, чистоту полированных граней по ГОСТ 11141-84, а оптические параметры материала по ГОСТ 23136-93. Конкретные значения для серии фиксирует чертеж.

Геометрические параметры и допуски

Чистота поверхности и материал

Сферы применения

Пентапризмы применяют там, где нужно жестко повернуть линию визирования ровно на 90 градусов и сохранить прямое, неперевернутое изображение. Это геодезические приборы и нивелиры, оптические угломеры и теодолиты, дальномеры, перископические и визирные системы, а также зеркальные фотоаппараты и видоискатели, где пентапризма с крышей разворачивает изображение в правильную ориентацию. Стабильность угла отклонения при наклоне делает деталь незаменимой в поверочной и юстировочной оснастке.

В промышленности и науке пентапризмы используют в системах контроля прямых углов, в станках и измерительных стендах, в лазерных установках визирования и центрирования, в коллиматорах и автоколлимационных схемах. Кварцевые пентапризмы и детали с просветляющим покрытием востребованы в лазерной технике и спектральной аппаратуре, где важны лучевая стойкость и минимальные потери на отражение.

Особенности производства пентапризмы в ООО «ГК «Кварц-Пром»

Мы ведем полный цикл изготовления: подбор и варка заготовки, распиловка, грубое и тонкое шлифование, полировка рабочих граней, снятие фасок, нанесение зеркальных и просветляющих покрытий, финишный контроль. С 2004 года компания изготавливает оптические детали на собственном оборудовании, что позволяет выпускать как единичные изделия, так и серийные партии. Пентапризмы делаем любого размера и диаметра по вашим чертежам, из любых марок оптического и кварцевого стекла. Геометрию и предельные отклонения контролируем по ГОСТ 13240, чистоту полированных поверхностей по ГОСТ 11141-84, оптические параметры материала по ГОСТ 23136-93, а оформление чертежа ведем по ГОСТ 2.412-81. Каждую партию сопровождаем паспортом качества.

Как купить пентапризмы от ООО «ГК «Кварц-Пром»

Чтобы купить пентапризмы в компании Кварц-Пром, пришлите чертеж на почту info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40. Мы работаем с понедельника по воскресенье, без выходных и готовы рассчитать стоимость и сроки, изготовить заготовки и детали по вашему техническому заданию. Отгрузка готовых изделий осуществляется из Москвы, доставка по России и странам СНГ.

Аналоги

По функции и геометрии наши изделия соответствуют каталожным пентапризмам ведущих оптических производителей. Подбор аналога ведем по световому размеру, классу чистоты и материалу.

Стандарты транспортировки и хранения

Перевозку и хранение пентапризм организуют по правилам для заготовок и изделий из оптического стекла по ГОСТ 13240. Условия транспортирования — 5(ОЖ4) по ГОСТ 15150, условия хранения на складах изготовителя и потребителя — 1(Л) по ГОСТ 15150. Изделия укладывают в плотные дощатые ящики типа II-1 по ГОСТ 2991 с прокладкой стружкой, опилками или ватой, ящики ставят крышками кверху, торцами по направлению движения. Транспортная маркировка наносится по ГОСТ 14192 с манипуляционными знаками «Осторожно, хрупкое», «Верх, не кантовать», «Боится сырости». Перевозят всеми видами транспорта в крытом транспорте, в графе «Наименование груза» указывают «Заготовки и изделия из стекла».

Требования к безопасности

Полированное оптическое стекло химически инертно, не выделяет вредных веществ при нормальных условиях и пожаробезопасно. Опасность возникает на этапах механической обработки: при распиловке, шлифовке и полировке образуется стеклянная пыль, а кромки и сколы изделий остаются острыми. Работы ведут с применением СИЗ, таких как защитные очки, перчатки и респиратор, рабочие места оборудуют местной вытяжной вентиляцией и подачей СОЖ для подавления пыли. Стеклобой и шлам собирают отдельно и утилизируют как отходы стекла, не допуская смешивания с бытовым мусором. Готовые детали хранят в таре, исключающей сколы и царапины.

Частые вопросы

На какой угол пентапризма поворачивает изображение?

Пентапризма поворачивает линию визирования ровно на 90 градусов. За счет двух отражений изображение остается прямым и неперевернутым, а угол отклонения не меняется при небольшом наклоне призмы.

Из какого стекла изготавливают пентапризмы?

Мы изготавливаем пентапризмы из любых марок бесцветного оптического стекла по ГОСТ 3514-94 и 9411-91, а также из кварцевого стекла по ГОСТ 15130-86. Конкретную марку подбираем под рабочий спектр и задачу по согласованию.

Можно ли заказать пентапризму по своему чертежу?

Да. Мы делаем пентапризмы любого размера и диаметра по вашим чертежам и техническому заданию. В чертеже достаточно указать световой размер, точность углов, класс чистоты граней и требования к покрытию.

Какой класс чистоты поверхности вы обеспечиваете?

Полированные грани изготавливаем по классам чистоты от I до IXa по ГОСТ 11141-84, для деталей в плоскости изображения применяем классы 0-10, 0-20, 0-40. Требуемый класс задается чертежом.

Чем пентапризма отличается от обычной призмы поворота?

В отличие от прямоугольной призмы пентапризма сохраняет постоянный угол отклонения 90 градусов даже при наклоне и не переворачивает изображение. Это важно для угломерных и визирных приборов, где недопустима зависимость угла от установки детали.

Наносите ли вы просветляющее или зеркальное покрытие?

Да, мы наносим просветляющие покрытия на входные и выходные грани и зеркальные покрытия на отражающие грани. Тип покрытия согласуется под рабочую длину волны и условия эксплуатации.

Как рассчитывается стоимость и сроки?

Стоимость зависит от марки стекла, размеров, классов чистоты, точности углов и тиража. Пришлите чертеж на info@quartz-prom.ru или позвоните по телефону +7 (499) 703-06-40, и мы рассчитаем цену и сроки изготовления.
