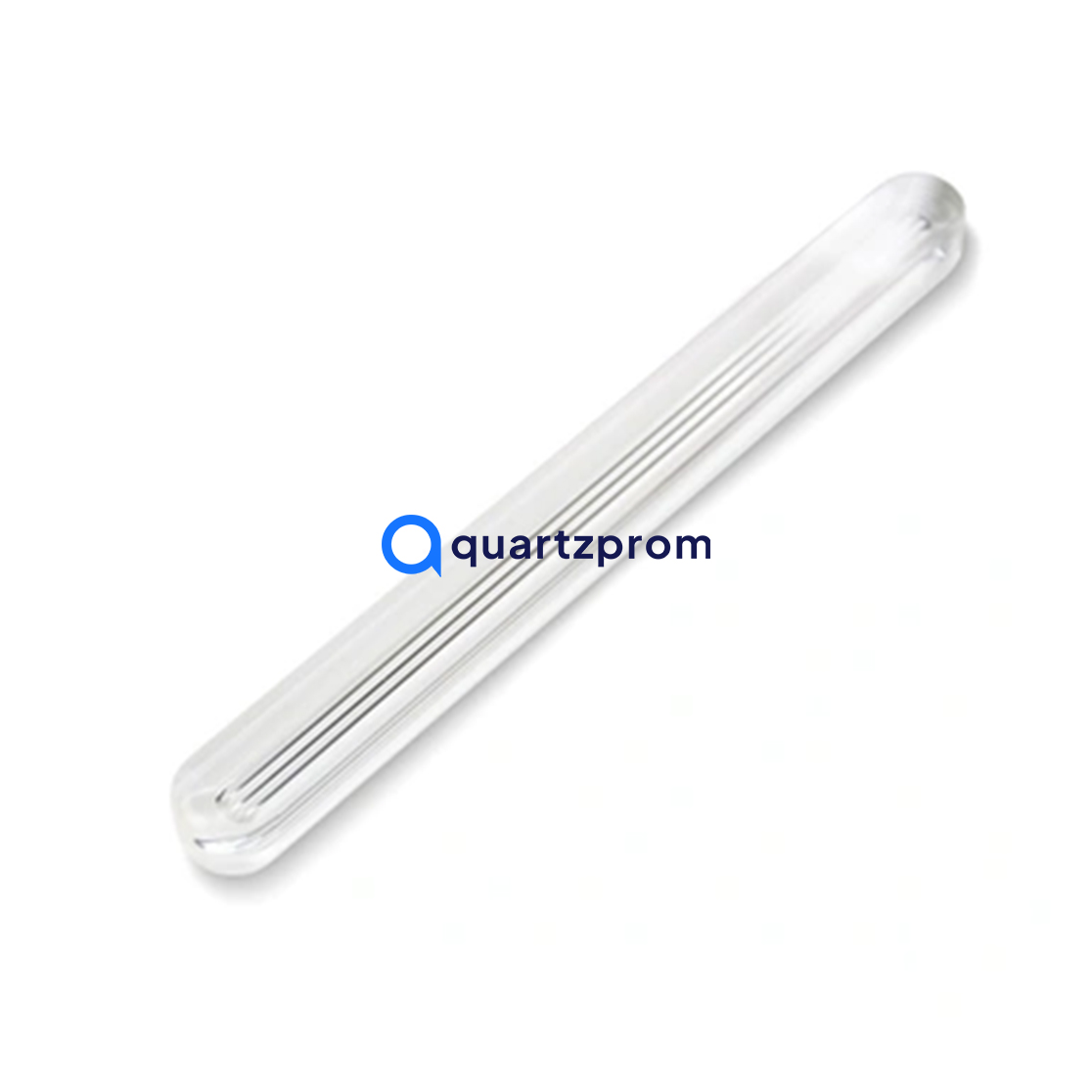

Стекло Клингера

Изготавливаем стёкла Клингера (рифлёные, рефлексионные водоуказательные стёкла) для визуального контроля уровня жидкости в паровых котлах низкого и среднего давления, деаэраторах и питательных баках. Рабочее давление до 3,5 МПа (35 кгс/см²) для насыщенного пара, рабочая температура до +250 °C, термостойкость до 220 °C. Размерная сетка по ГОСТ 1663-81 и DIN 7081 — взаимозаменяемая для отечественного и импортного оборудования. От единичных образцов до серийных партий.

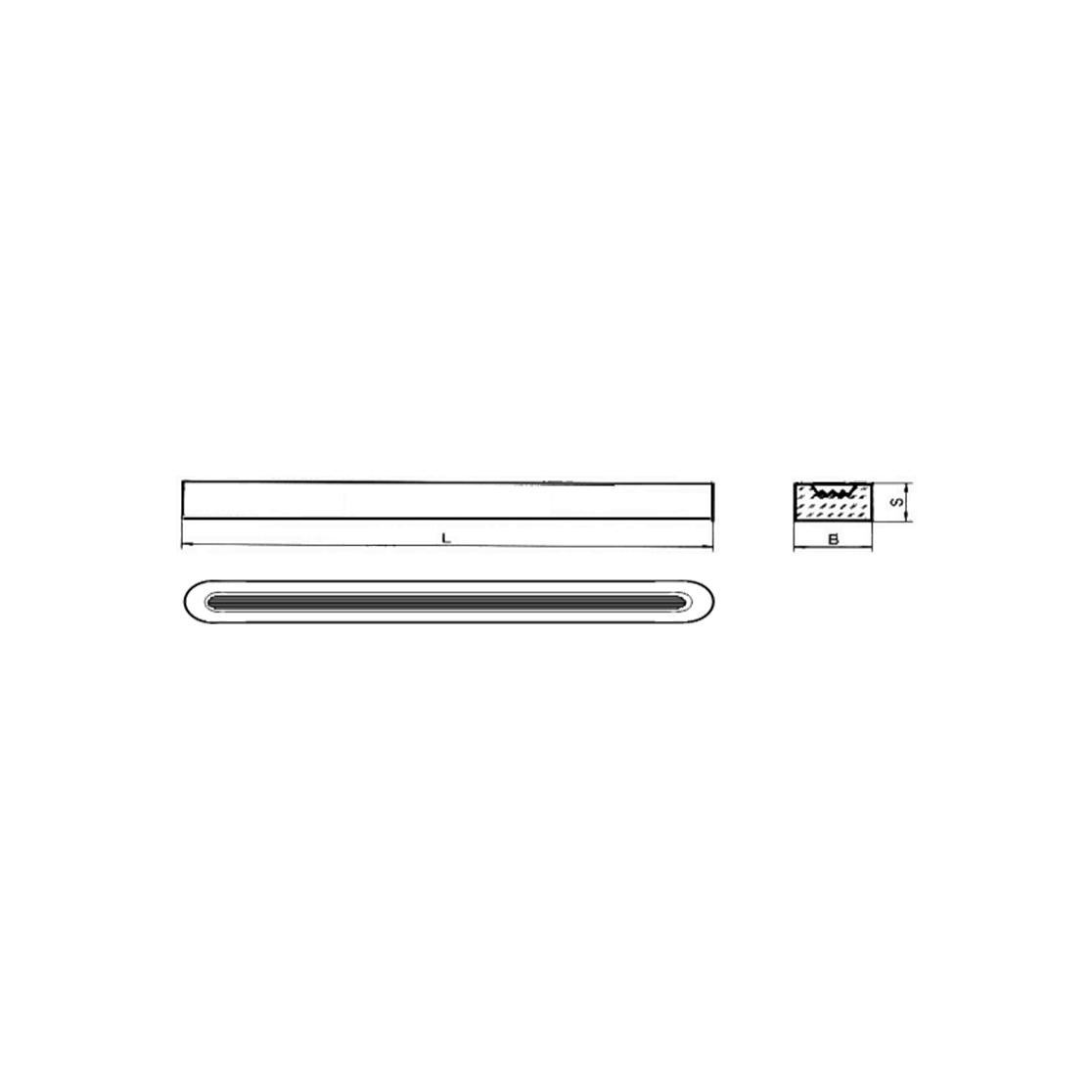

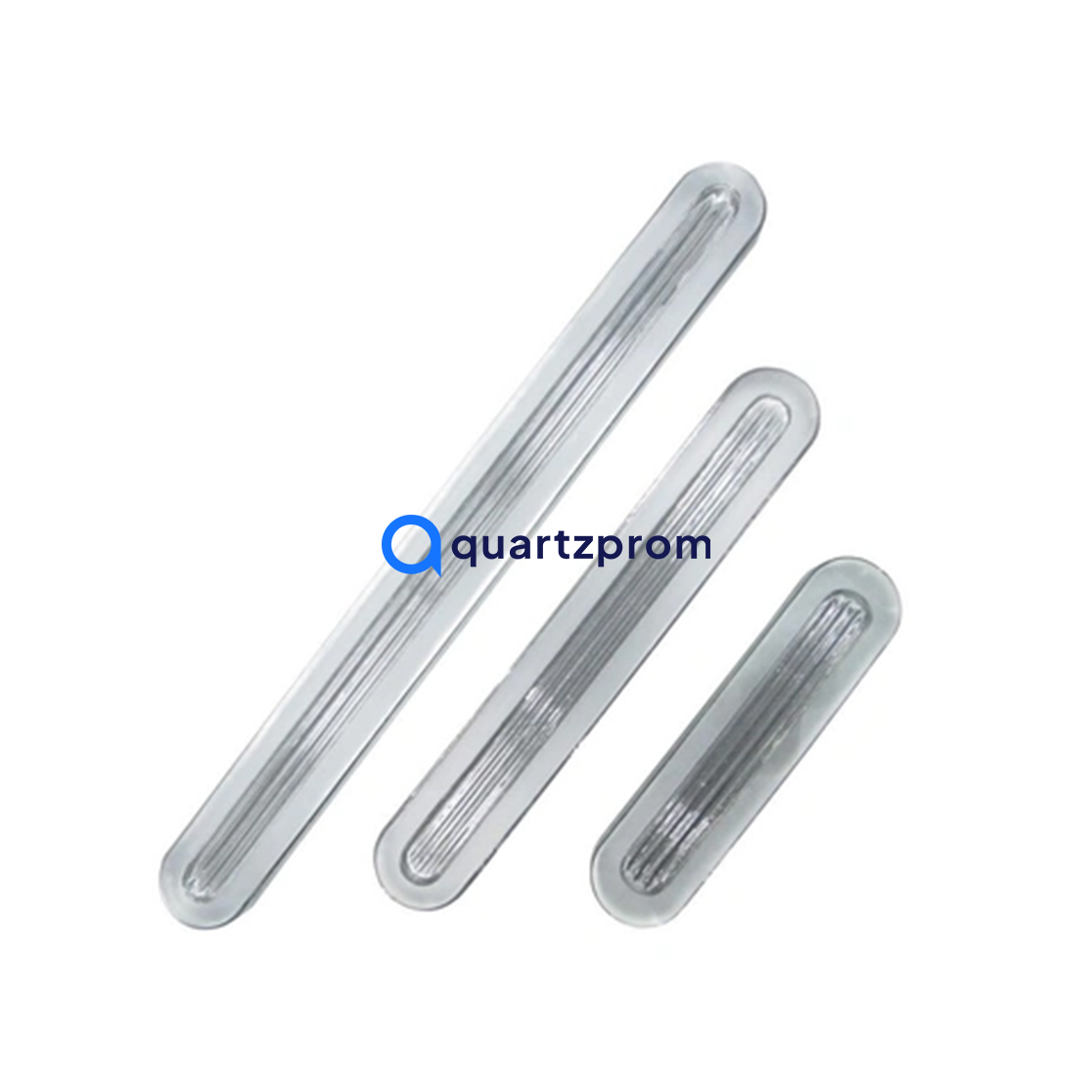

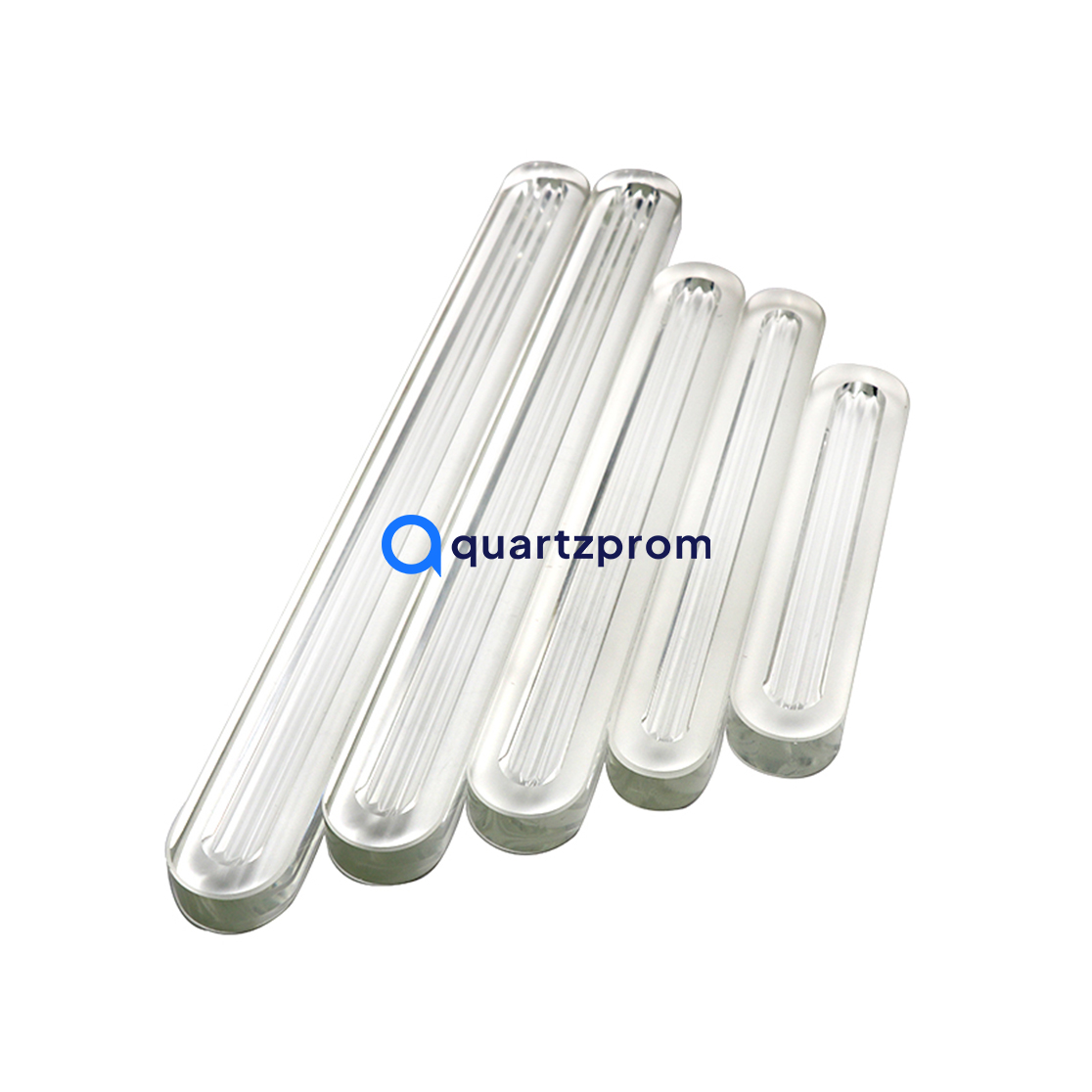

Стандартные типоразмеры стёкол Клингера по ГОСТ 1663-81 и DIN 7081

Технические характеристики

Изготовление

Для производства стёкол Клингера применяем технологию формовки и термозакалки боросиликатного стекла:

• формовка заготовки прямоугольного сечения с продольными призматическими канавками 90° на внутренней стороне;
• полировка наружной (смотровой) стороны;
• обработка торцов и формирование посадочных поверхностей под уплотнение водоуказательной колонки;
• термическая закалка до степени 865 ± 55 нм/см;
• контроль внутренних напряжений в полярископе;
• контроль геометрии призм и параллельности рабочих поверхностей;
• проверка термостойкости (перепад до 220 °C) и опрессовка.

Стёкла, изготовленные по ГОСТ 1663-81 и DIN 7081, полностью взаимозаменяемы — это упрощает подбор и замену в импортном и отечественном котельном оборудовании.

Принцип работы (рефлексионный эффект)

Принцип основан на полном внутреннем отражении света от призматических канавок 90° на внутренней стороне стекла:

• В паровой части: свет полностью отражается от граней призм и возвращается к наблюдателю — призмы выглядят яркими, серебристо-зеркальными;
• В водяной части: вода имеет показатель преломления, близкий к стеклу, свет поглощается жидкостью — призмы в этой зоне выглядят тёмными.

Оператор видит чёткую контрастную границу пар–вода без подсветки: вода тёмная, пар — светлый.

Области применения

• Паровые котлы низкого и среднего давления — водоуказательные колонки;
• Деаэраторы и питательные баки;
• Промышленные сосуды с неагрессивными жидкими средами;
• Замена штатных стёкол при ремонте водоуказательных приборов (взаимозаменяемость с DIN 7081);
• Котельное оборудование, работающее под давлением до 35 атмосфер.

Отличие от стёкол Дюренса

• Стекло Клингера (рифлёное) — рефлексионное, работает при P ≤ 3,5 МПа без подсветки. Уровень виден как граница «тёмное–светлое».
• Стекло Дюренса (гладкое) — транспарантное, требует подсветки или контрастного фона, но работает при давлении до 12 МПа со слюдяной прокладкой и до 16 МПа в нефтехимических средах.

Как купить

Изготавливаем стёкла Клингера по ГОСТ 1663-81 и DIN 7081 от 1 шт. Отправьте запрос с номером стекла или длиной L (например, № 5 или 220 мм) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

Чем рифлёное стекло Клингера лучше гладкого?

Не требует подсветки и контрастного фона: за счёт призм 90° на внутренней стороне граница пар–вода видна как контраст «светлое–тёмное» при любом освещении.

До какого давления применимо стекло Клингера?

До 3,5 МПа (35 кгс/см²) для насыщенного пара. Для более высоких давлений применяются гладкие стёкла Дюренса со слюдяной прокладкой.

Взаимозаменяемы ли ГОСТ 1663-81 и DIN 7081?

Да. Размерная сетка совпадает: номера 0–9 с длинами 95–340 мм, шириной 34 мм и толщиной 17 мм. Стёкла подходят для отечественных и импортных водоуказательных колонок.

Какая термостойкость у стекла Клингера?

Перепад температур до 220 °C при степени закалки 865 ± 55 нм/см. Это покрывает рабочие циклы паровых котлов низкого и среднего давления, включая продувку.

Можно ли использовать стекло Клингера в агрессивных средах?

Боросиликатное стекло устойчиво к воде, пару и большинству нейтральных сред. Для агрессивных сред с щелочами или хлоридами при высоких температурах требуется отдельная проверка по составу среды.
