Двояковыпуклые линзы из хлорида натрия NaCl
Изготавливаем двояковыпуклые линзы из хлорида натрия (NaCl) для FTIR-спектроскопии, ИК-окон, кювет и проходной оптики ИК-диапазона. Кристалл выращиваем методом Киропулоса; полировка по технологии с контролируемой влажностью, чистота поверхности до S/D 40/20 по MIL-PRF-13830B, диаметр до 150 мм. По чертежу или ТЗ заказчика, от 1 шт.

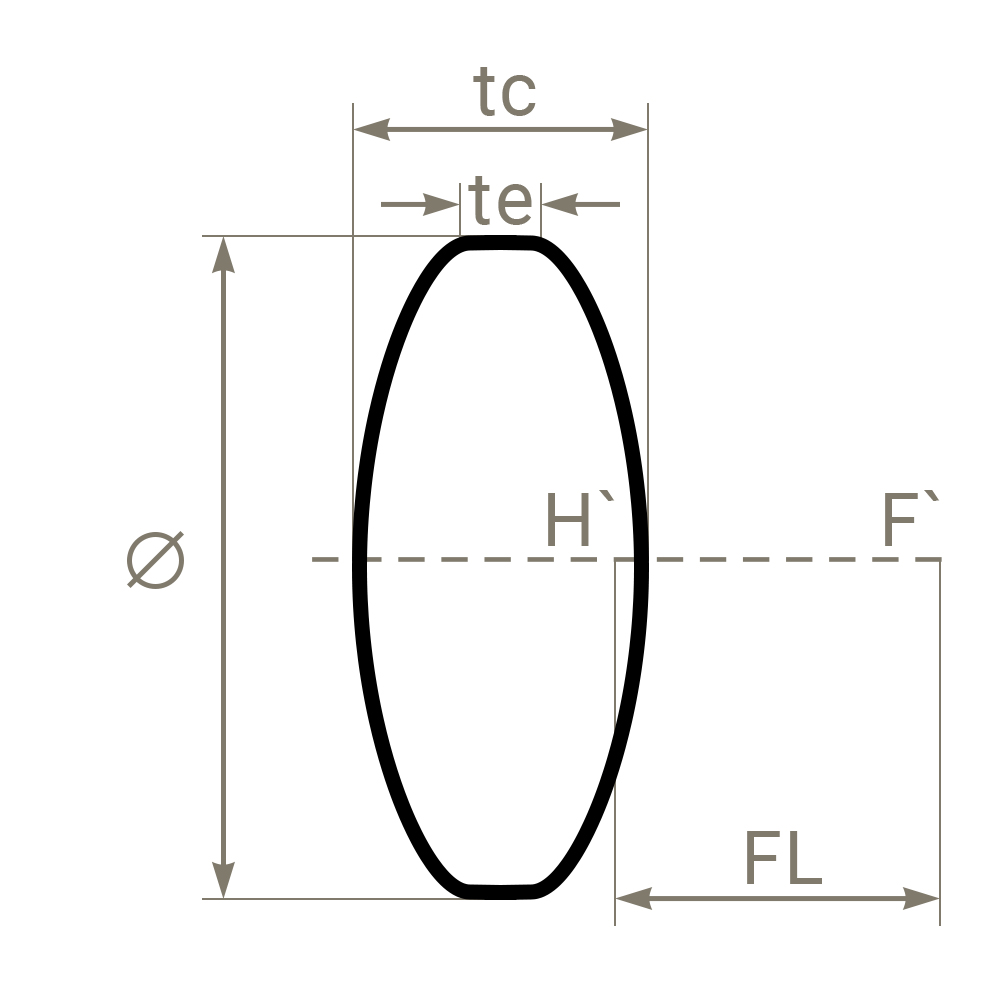

Для тонких двояковыпуклых линз из NaCl. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).

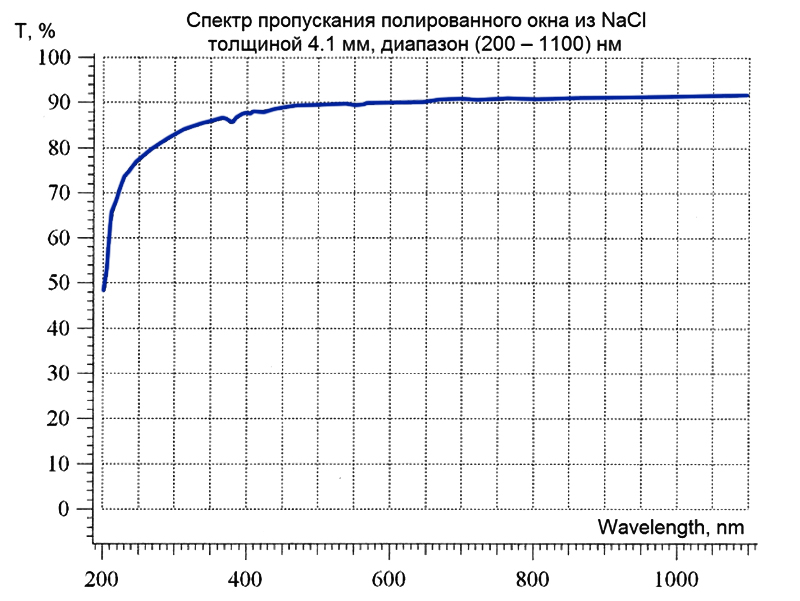

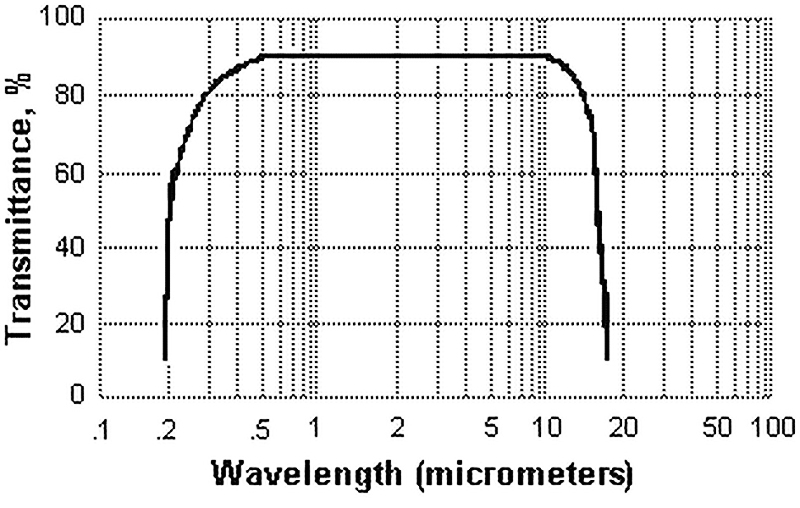

Спектр пропускания полированного окна из NaCl толщиной 4,1 мм в диапазоне 200–1100 нм.

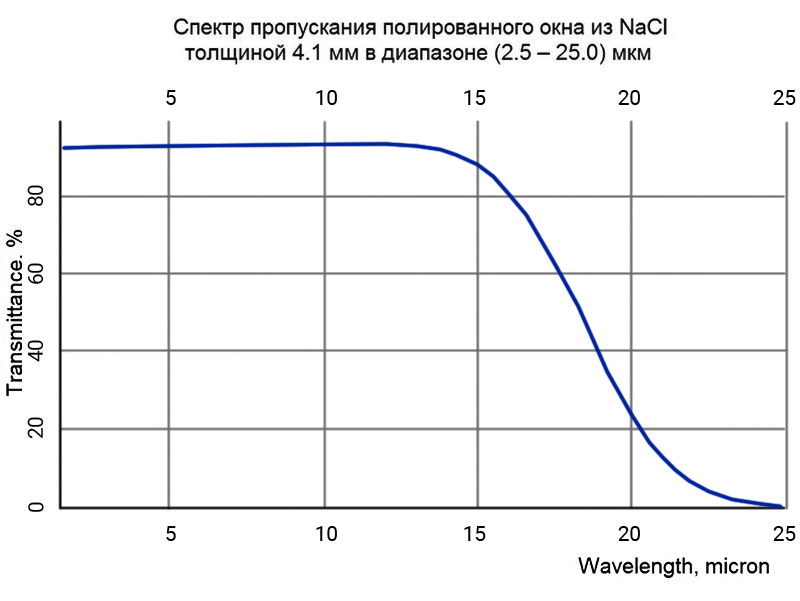

Спектр пропускания полированного окна из NaCl толщиной 4,1 мм в диапазоне 2,5–25 мкм.
Физические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Плотность | 2,17 г/см³ |
| Температура плавления | 801 °C |
| Коэффициент теплопроводности | 1,15 Вт/(м·K) при 273 K |
| Коэффициент термического расширения | 44 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 18,2 кг/мм² <100> (индентор 200 г) |
| Удельная теплоёмкость | 854 Дж/(кг·K) при 0 °C |
| Диэлектрическая постоянная (f = 1 МГц) | 5,9 |
| Модуль Юнга E | 39,98 ГПа |
| Модуль сдвига G | 12,61 ГПа |
| Модуль объёмной деформации K | 24,42 ГПа |
| Упругие коэффициенты | C11 = 48,5 МПа; C12 = 12,3 МПа; C44 = 12,61 МПа |
| Предел упругости | 2,4 МПа |
| Коэффициент Пуассона | 0,252 |
Оптические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Диапазон пропускания | 0,2 – 15 мкм |
| Показатель преломления n | 1,49065 (λ = 11 мкм) |
| Потери на отражение | 7,5 % (λ = 10,6 мкм, 2 поверхности) |
| dn/dT | −40,83 × 10⁻⁶ /K |
| Коэффициент поглощения | 1,64 × 10⁻⁴ см⁻¹ (λ = 2,7 мкм) |
Химические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Растворимость | 35,7 г / 100 г воды при 273 K |
| Молекулярная масса | 58,45 |
| Кристаллический класс | Кубический, структура NaCl. Раскалывается по кристаллографическим плоскостям |
Показатель преломления NaCl по длинам волн
| Длина волны, мкм | 0,35 | 0,46 | 0,68 | 1,25 | |
|---|---|---|---|---|---|
| Показатель преломления | 1,58 | 1,56 | 1,54 | 1,53 | |
| Длина волны, мкм | 4,50 | 7,30 | 9,50 | 10,6 | |
| Показатель преломления | 1,52 | 1,51 | 1,50 | 1,49 | |
| Длина волны, мкм | 12,0 | 13,1 | 14,2 | 15,1 | 16,0 |
| Показатель преломления | 1,48 | 1,47 | 1,46 | 1,45 | 1,44 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | NaCl кристаллический (рост по Киропулосу) |
| Тип линзы | Двояковыпуклая сферическая |
| Диаметр | До 150 мм |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Максимальная рабочая температура | До 400 °C (с защитой от влажности) |
Параметры в таблице — стандартные. Изготавливаем двояковыпуклые линзы из NaCl любых диаметров, фокусных расстояний и радиусов кривизны по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковыпуклых линз из хлорида натрия применяем технологию обработки гигроскопичных кристаллов:
- выращивание кристалла NaCl по методу Киропулоса;
- распиловка заготовок с учётом плоскостей раскола;
- сферическое алмазное шлифование двух выпуклых поверхностей с центровкой по оптической оси;
- тонкая шлифовка и доводка обеих сферических поверхностей под расчётные радиусы;
- финишная полировка в условиях контролируемой влажности с контролем dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- упаковка в осушенной атмосфере для защиты полированных поверхностей от влаги.
Полированные поверхности NaCl требуют защиты от влажности при хранении и эксплуатации — осушение воздуха либо подогрев линзы выше температуры окружающей среды. Материал чувствителен к тепловым ударам.
Области применения
- Бюджетная FTIR-спектроскопия и ИК-кюветы для жидких и газовых проб;
- Окна и линзы ИК-спектрофотометров;
- Проходная оптика мощных лазерных систем (благодаря низкой абсорбции в ИК);
- Аналитическое приборостроение для среднего ИК-диапазона;
- Лабораторная оптика 0,2–15 мкм при контролируемой влажности.
Как купить
Изготавливаем двояковыпуклые линзы из NaCl по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием и требованиями по dN и S/D на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн прозрачен NaCl?
Пропускание материала — 0,2–15 мкм. Это покрывает ближний УФ, видимый диапазон и средний ИК до 15 мкм, что достаточно для большинства FTIR-задач.
Почему NaCl чаще выбирают, а не KCl или KBr?
NaCl — наиболее распространённое и недорогое решение для ИК-окон и линз с приемлемым диапазоном. KCl шире по диапазону (до 20 мкм), KBr — ещё шире, но оба гигроскопичнее.
Как защитить линзы из NaCl от влаги?
Хранение в осушенной среде (силикагель, сухой азот), эксплуатация при пониженной влажности или с подогревом линзы на 5–10 °C выше окружающей среды. По запросу полируем и упаковываем в сухой атмосфере.
Можно ли использовать NaCl с лазерами?
Да, низкий коэффициент поглощения позволяет применять NaCl в высокомощных лазерных системах, но материал чувствителен к тепловым ударам — резкие перепады температуры недопустимы.
До какой температуры можно эксплуатировать?
До 400 °C при условии защиты от влаги. При воздействии излучения возможно появление центров окраски.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
