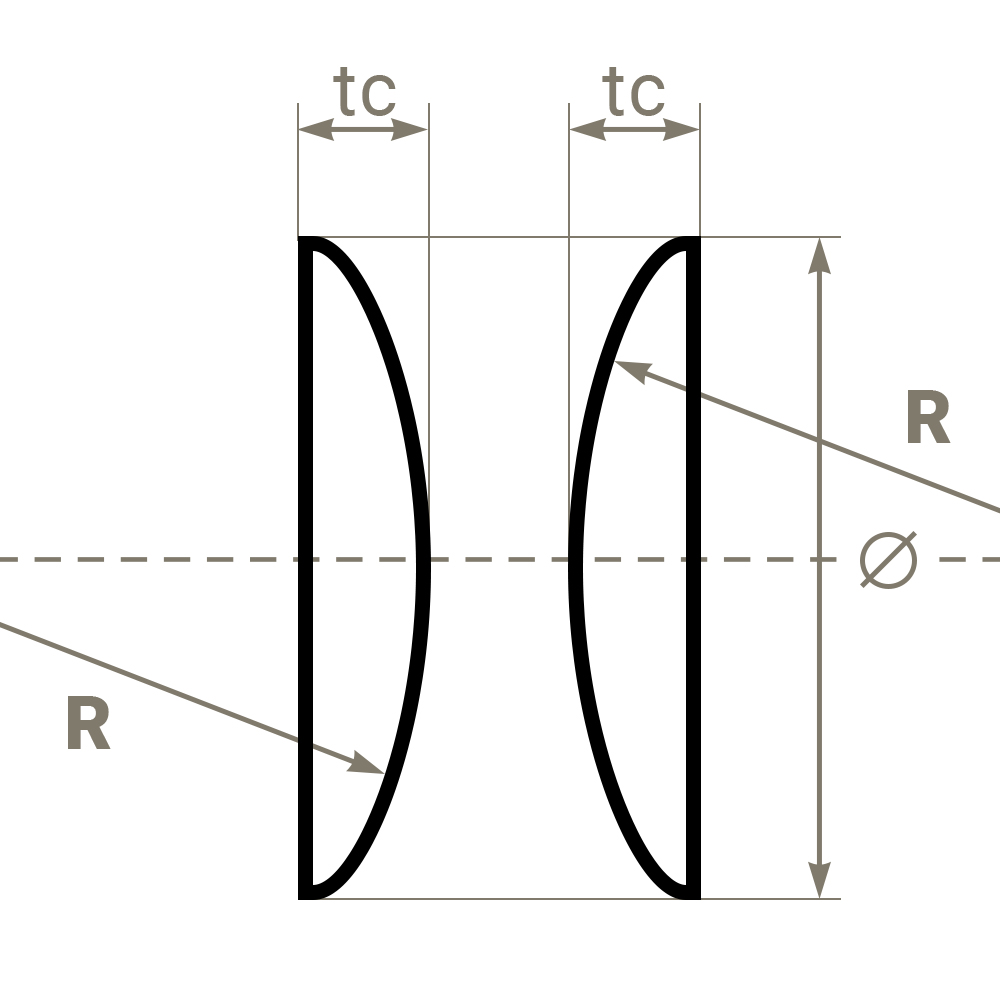

Двояковогнутые линзы из хлорида натрия NaCl
Изготавливаем двояковогнутые линзы из монокристаллического хлорида натрия (NaCl) для FTIR-спектроскопии, бюджетной ИК-оптики и проходной оптики высокомощных лазерных систем. Спектральный диапазон пропускания 0,2–17 мкм, низкий коэффициент поглощения. Класс чистоты полированной поверхности — P III. По чертежу или ТЗ заказчика, от единичных образцов до серийных партий.
Двояковогнутые линзы NaCl применяются как рассеивающая проходная оптика — расширители пучка, корректоры дисперсии в FTIR, балансировка фокусных систем в среднем ИК. NaCl гигроскопичен и чувствителен к тепловым нагрузкам, поэтому полированные поверхности должны быть защищены от влажности и резких перепадов температуры.
Физические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Плотность | 2,17 г/см³ |
| Температура плавления | 801 °C |
| Коэффициент теплопроводности | 1,15 Вт/(м·K) при 273 K |
| Коэффициент термического расширения | 44 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 18,2 кг/мм² <100> (масса индентора 200 г) |
| Удельная теплоёмкость | 854 Дж/(кг·K) при 0 °C |
| Диэлектрическая постоянная (f = 1 МГц) | 5,9 |
| Модуль Юнга, E | 39,98 ГПа |
| Модуль сдвига, G | 12,61 ГПа |
| Модуль объёмной деформации, K | 24,42 ГПа |
| Упругие коэффициенты | C₁₁ = 48,5 МПа, C₁₂ = 12,3 МПа, C₄₄ = 12,61 МПа |
| Предел упругости | 2,4 МПа |
| Коэффициент Пуассона | 0,252 |
Оптические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Диапазон пропускания | 0,2–17 мкм |
| Показатель преломления, n | 1,49065 (λ = 11 мкм) |
| Потери на отражение | 7,5 % (λ = 10,6 мкм, 2 поверхности) |
| dn/dT | −40,83 × 10⁻⁶ /K |
| Коэффициент поглощения | 1,64 × 10⁻⁴ см⁻¹ (λ = 2,7 мкм) |
Химические свойства хлорида натрия (NaCl)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 35,7 г / 100 г воды при 273 K |
| Молекулярный вес | 58,45 |
| Класс | Кубический (111), структура NaCl. Раскалывается по кристаллографическим плоскостям. |
Показатель преломления NaCl в зависимости от длины волны
| Длина волны, мкм | 0,35 | 0,46 | 0,68 | 1,25 | — |
|---|---|---|---|---|---|
| Показатель преломления | 1,58 | 1,56 | 1,54 | 1,53 | — |
| Длина волны, мкм | 4,50 | 7,30 | 9,50 | 10,6 | — |
| Показатель преломления | 1,52 | 1,51 | 1,50 | 1,49 | — |
| Длина волны, мкм | 12,0 | 13,1 | 14,2 | 15,1 | 16,0 |
| Показатель преломления | 1,48 | 1,47 | 1,46 | 1,45 | 1,44 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | NaCl монокристаллический (выращивание по Кирополусу) |
| Тип линзы | Двояковогнутая сферическая |
| Класс чистоты поверхности | P III |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм), при контролируемой влажности |
| Общая ошибка формы N | По ТЗ |
| Чистота поверхности (S/D) | До 60/40 по MIL-PRF-13830B |
| Максимальная рабочая температура | До 400 °C (с защитой от резких термоударов) |
| Защита поверхности | Хранение в осушителе, упаковка во влагонепроницаемый чехол |
Параметры в таблице — стандартные. Изготавливаем двояковогнутые линзы из NaCl любых диаметров, радиусов и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства двояковогнутых линз из хлорида натрия применяем технологию прецизионной обработки гигроскопичных кристаллов в условиях контролируемой влажности с центровкой по оптической оси:
- раскол слитка NaCl по плоскостям спайности (100);
- сферическое алмазное шлифование двух вогнутых поверхностей под радиусы R₁ и R₂;
- центровка линзы по оптической оси;
- тонкая шлифовка и доводка при пониженной влажности воздуха;
- финишная полировка по специальной технологии до высокой оптической чистоты;
- контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- упаковка во влагонепроницаемый чехол с осушителем.
Низкий коэффициент поглощения NaCl делает его пригодным для проходной оптики высокомощных CO/CO₂-лазерных систем — при условии защиты от влажности и стабильной температуры.
Области применения
- FTIR-спектроскопия в среднем ИК (бюджетная альтернатива KBr);
- Расширители пучка для CO₂-лазеров с защитой от влажности;
- Корректоры дисперсии и проходная оптика высокомощных ИК-систем;
- Балансировка фокусных систем в составных ИК-объективах;
- Лабораторные ИК-приставки и опытно-конструкторские образцы.
Как купить
Изготавливаем двояковогнутые линзы из NaCl по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, радиусами R₁/R₂, требованиями по dN, S/D и условиями упаковки на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн прозрачен NaCl?
Полоса пропускания — 0,2–17 мкм. NaCl покрывает весь рабочий диапазон FTIR в среднем ИК, включая 10,6 мкм линии CO₂-лазера.
Чем NaCl выгоднее KBr?
NaCl дешевле, твёрже (18 vs 7 кг/мм²) и проще в обработке, имеет ниже потери на отражение (7,5 % vs 8 % на двух поверхностях). Полоса пропускания NaCl чуть уже (до 17 мкм против 25 у KBr) — для FTIR на среднем ИК этого хватает.
Чем NaCl хуже ZnSe для ИК-оптики высокой мощности?
NaCl гигроскопичен, чувствителен к тепловому удару (низкая теплопроводность 1,15 Вт/(м·K), высокий КТР 44 × 10⁻⁶) и к УФ-излучению (центры окраски). ZnSe не растворим в воде и стабильнее, но дороже. NaCl выбирают, когда требуется бюджетная ИК-оптика и есть возможность контролировать влажность.
Как защитить поверхность NaCl от влажности?
Линзы поставляются во влагонепроницаемой упаковке с осушителем. В приборе — герметичная оправа, осушенный объём (силикагель), либо нагрев поверхностей выше температуры окружающей среды.
До какой температуры можно эксплуатировать NaCl?
До 400 °C при условии плавного нагрева/охлаждения. Резкие термоудары приводят к раскалыванию по плоскостям спайности.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику.
