Девитрификация (кристаллизация) кварцевого стекла

Содержание

Девитрификация кварцевого стекла означает кристаллизацию аморфного SiO₂ в кристаллическую фазу (кристобалит) при длительном высокотемпературном нагреве. Тот же процесс называют расстекловыванием, или кристаллизацией кварцевого стекла. Внешне он выглядит как помутнение: прозрачная стенка трубки или тигля покрывается молочно-белым налётом. Порог зависит от чистоты поверхности. На чистом стекле расстекловывание обычно начинается при 1200 °C и выше, а при загрязнении щелочами, железом или следами пота стартует уже от 1000 °C. Ниже 1000 °C β-кристобалит практически не образуется (по данным патента US6875515B2).

Механизм двухстадийный: зарождение кристаллов (нуклеация) на свободной поверхности плюс медленный рост вглубь материала. Главный драйвер процесса: поверхностные загрязнения-минерализаторы в сочетании с температурой и временем выдержки. Последствия жёсткие. Механическая прочность падает с 1500-1600 до 200 кгс/см² и менее, растёт открытая пористость, снижается термостойкость частично закристаллизованного стекла. В условиях печи девитрификация необратима: закристаллизованный слой не возвращается в стеклообразное состояние простым охлаждением. Для кварцевых трубок и тиглей это главный механизм износа при температурах выше 1000 °C. Помутневшую деталь не реставрируют, а заменяют.

Как выглядит и чем опасна девитрификация

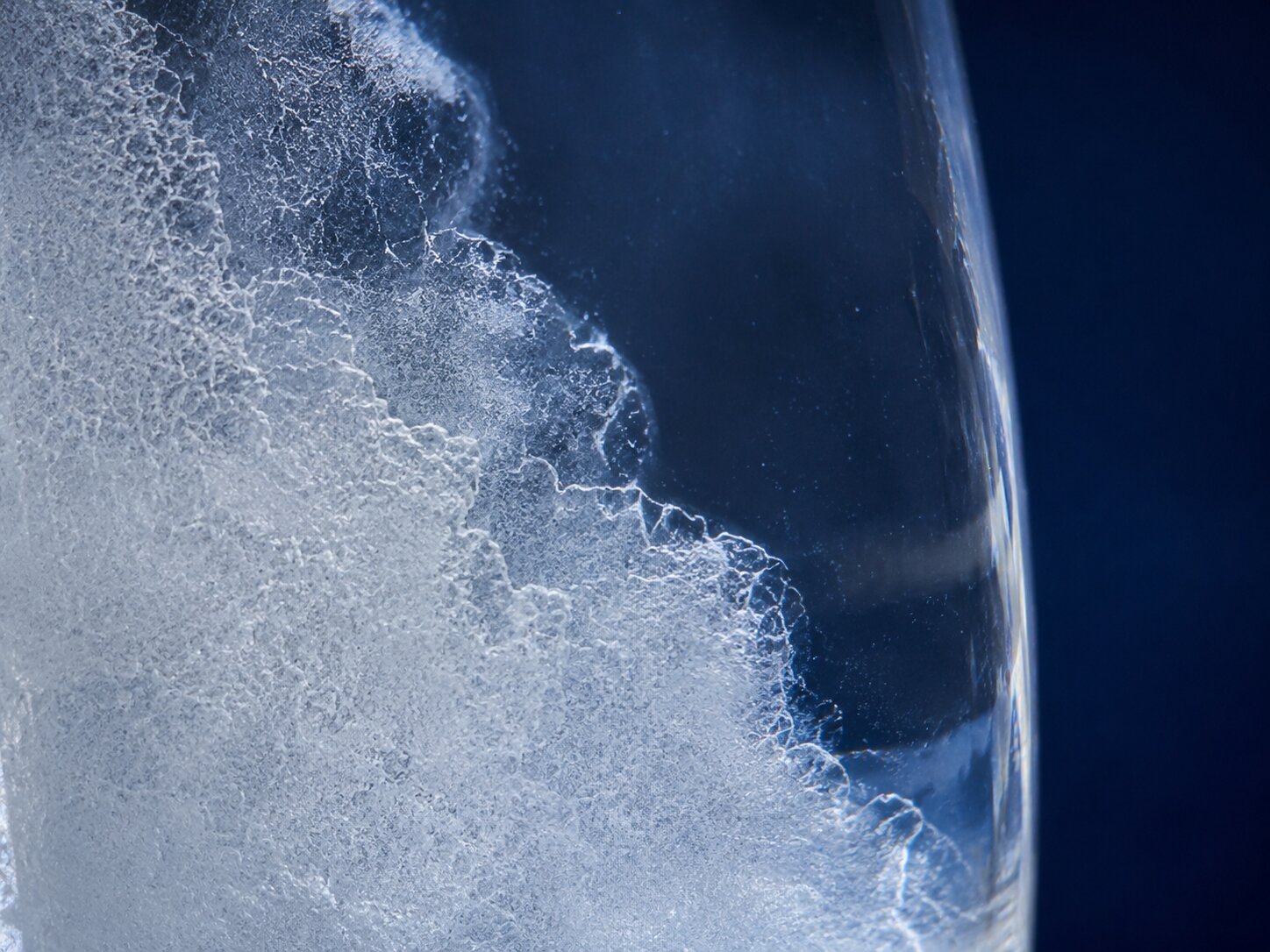

Молочно-белый налёт кристаллизации на кварцевом стекле — помутнение кварцевой трубки крупным планом

Помутнение кварцевой стенки становится первым и самым заметным признаком кристаллизации. Прозрачное стекло теряет светопропускание, поверхность приобретает молочно-белый оттенок, иногда с чёткими «отпечатками» в местах, где был контакт с руками или загрязнениями.

Внешние признаки девитрификации кварцевого стекла:

• молочно-белый или белесый налёт на прозрачной поверхности;
• локальные матовые пятна и «отпечатки» пальцев, проявляющиеся после нагрева;
• шероховатость и потеря глянца в зоне высоких температур;
• микротрещины на закристаллизованном слое после нескольких термоциклов.

Опасность не косметическая. С ростом кристобалитовой фазы увеличивается открытая пористость, и механическая прочность падает с 1500-1600 до 200 кгс/см² и менее (по данным Энциклопедии нефти и газа). Частично закристаллизованное стекло теряет термостойкость: там, где чистая трубка выдерживала теплосмену, помутневшая растрескивается. Падение прочности почти в восемь раз (с 1500-1600 до 200 кгс/см²) переводит деталь из разряда рабочих в разряд аварийных. Для печного оборудования это означает риск разгерметизации и выхода детали из строя посреди рабочего цикла.

Почему помутнение кварцевой трубки нельзя игнорировать? Белесый налёт указывает на структурную деградацию, а не на загрязнение, которое можно оттереть. На практике технологи путают его с обычным нагаром и пытаются отмыть деталь, теряя время: кристобалит в кварцевом стекле уже вырос внутри материала, и очистка поверхности его не удаляет.

Механизм нуклеации на поверхности и рост кристобалита

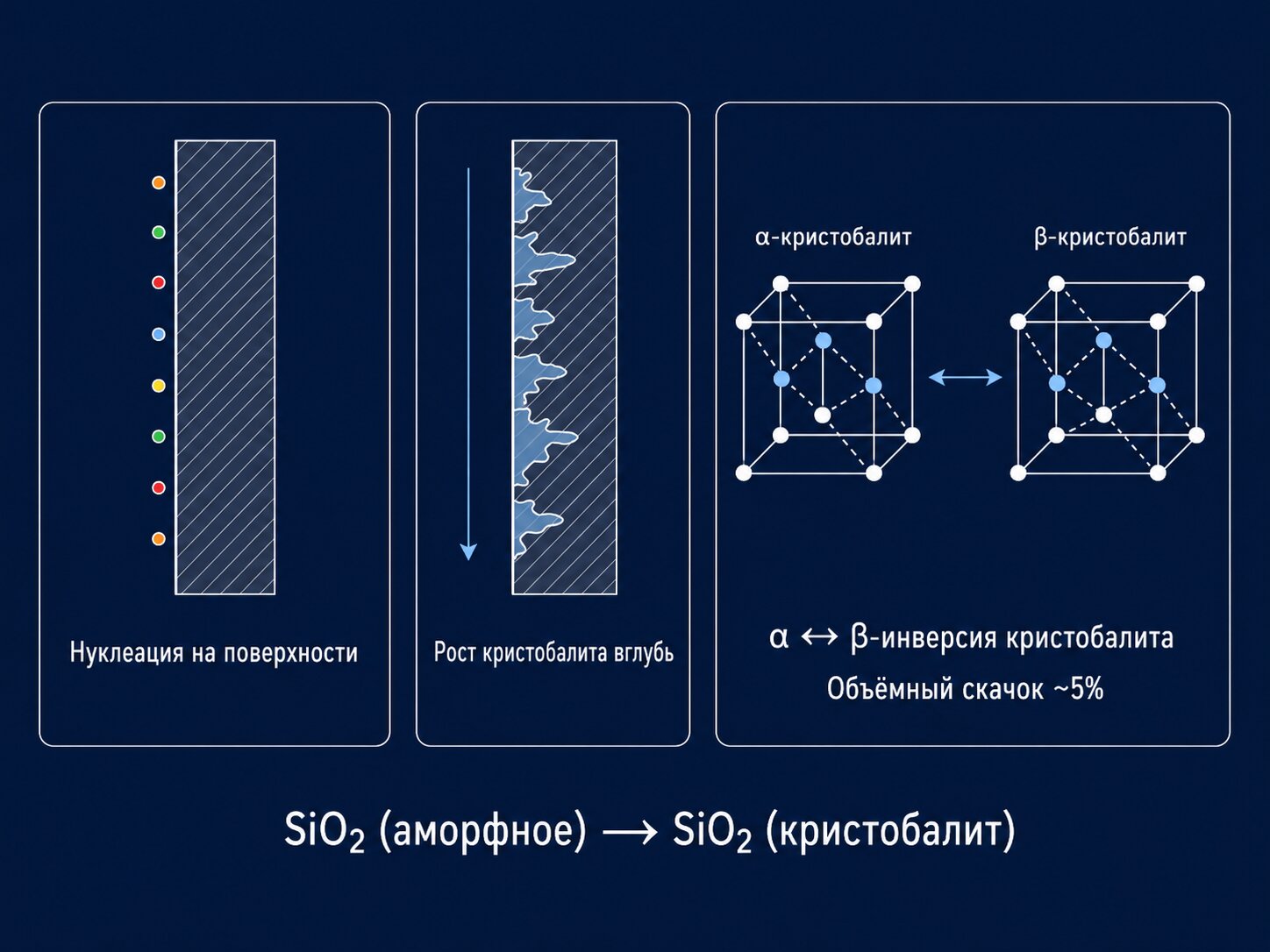

Схема механизма девитрификации кварцевого стекла — нуклеация и рост кристобалита

Нуклеация кристобалита идёт преимущественно на свободной поверхности стекла, где сосредоточены загрязнения, а рост фазы направлен вглубь и протекает медленно. Двухстадийность зарождения и роста объясняет, почему девитрификация начинается пятнами: там, где на поверхности осел натрий, калий или частица ржавчины, кристаллизация стартует раньше. Скорость роста фазы вглубь невелика, поэтому тонкостенная трубка деградирует насквозь быстрее толстостенной, у которой запас материала больше.

При расстекловывании кварцевого стекла выделяется именно кристобалит, даже в температурной области, где по фазовой диаграмме устойчив тридимит. Это особенность кинетики: кристобалит зарождается легче. Чем выше температура и дольше выдержка, тем толще нарастает кристобалитовый слой; при 1300 °C он формируется в разы быстрее, чем при 1100 °C.

Кристобалит опасен своим поведением при охлаждении. Возникшая фаза испытывает быстрое displacive-превращение α-кристобалит ↔ β-кристобалит в районе 200-275 °C с объёмным скачком порядка 3-5%. Каждый термоцикл прогоняет закристаллизованный слой через эту инверсию, и объёмный скачок растрескивает его изнутри.

Здесь важно развести два разных перехода. У самого кварцевого СТЕКЛА, пока оно аморфно, скачка объёма при 573 °C нет: это переход кристаллического α-кварца, а не стекла. Инверсия с объёмным эффектом появляется только ПОСЛЕ кристаллизации, когда в материале уже выросла кристобалитовая фаза со своей точкой превращения. Пока стекло прозрачное и аморфное, оно термоциклируется без структурных скачков; закристаллизованное такой устойчивости лишается.

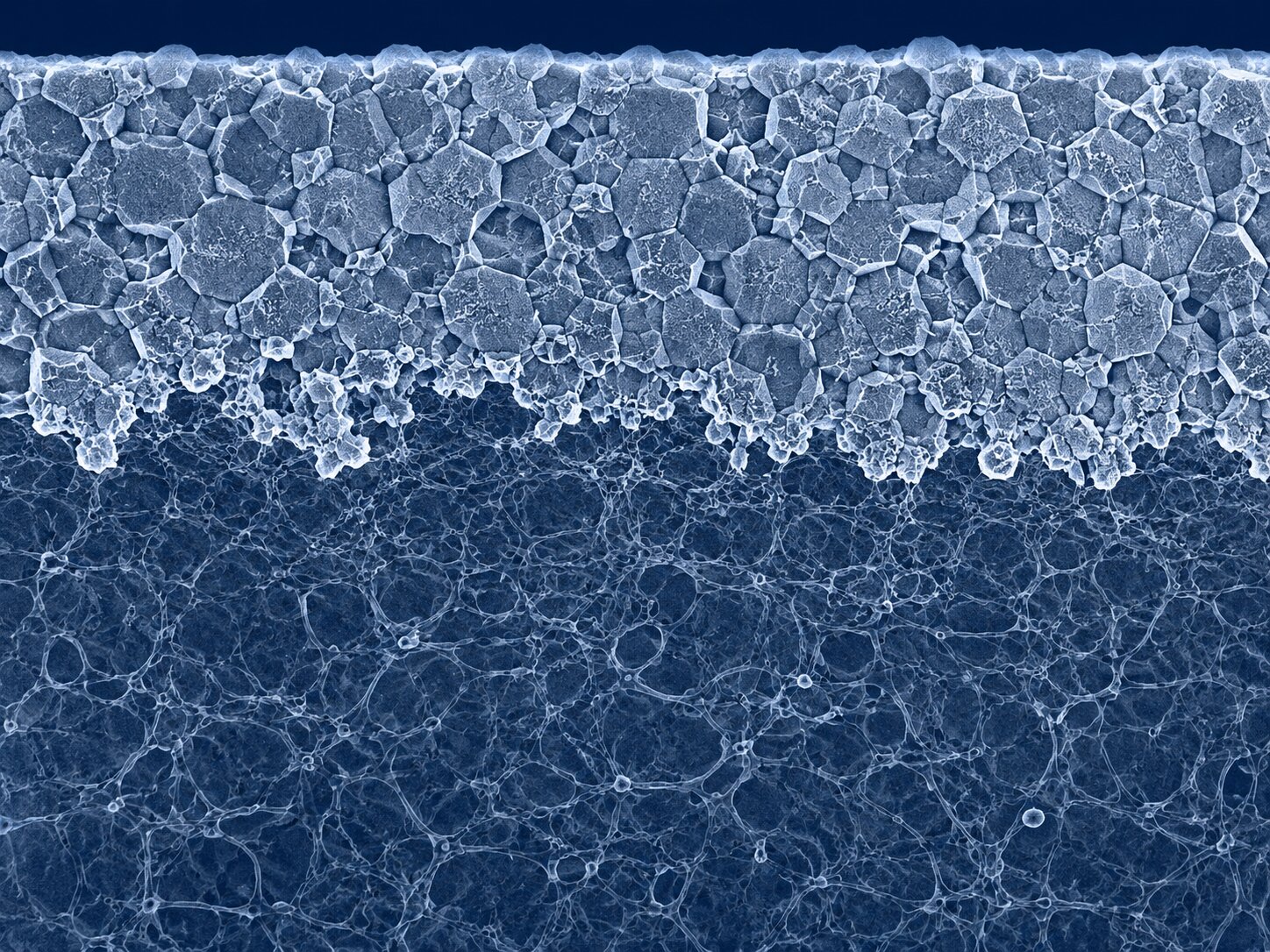

Микроструктура кристобалитового слоя на поверхности кварцевого стекла

При какой температуре начинается кристаллизация

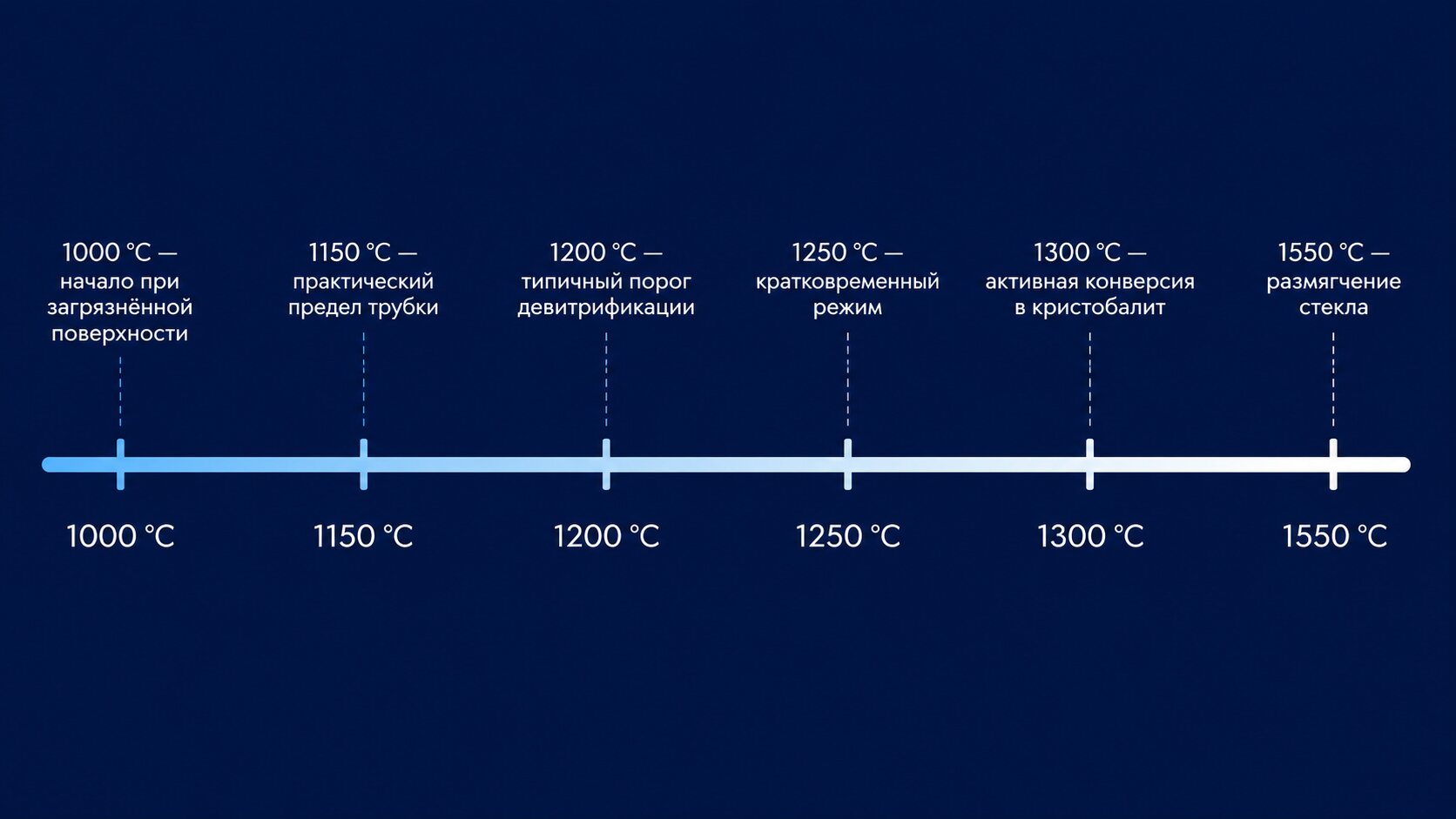

Температурная шкала девитрификации кварцевого стекла от 1000 до 1550 °C

Порог кристаллизации кварцевого стекла привязан к чистоте поверхности, а не к одной фиксированной цифре. β-кристобалит практически не образуется ниже 1000 °C. На чистом стекле девитрификация кварцевого стекла обычно стартует от 1200 °C, на загрязнённом от 1000 °C. Практический предел трубки с чистой поверхностью держат ниже 1150 °C, чтобы кристаллизация не успевала развиться за рабочий цикл.

Полная конверсия аморфного SiO₂ в кристобалит идёт в диапазоне 1000-1300 °C, причём ближе к 1300 °C заметно быстрее. Разница между размягчением (1550 °C) и порогом кристаллизации (от 1000-1200 °C) показывает главное: трубка выходит из строя из-за расстекловывания задолго до того, как приблизится к температуре плавления. Ограничение задаёт девитрификация, а не размягчение. Подробнее о подборе режимов в материале про температурные режимы кварцевых тиглей.

Причины и катализаторы (минерализаторы)

Девитрификацию кварцевого стекла запускают поверхностные загрязнения-минерализаторы, которые инициируют зарождение кристобалита. К сильнейшим относятся Fe, Na, Mg, K, Al; они снижают температуру начала кристаллизации и ускоряют рост фазы (по данным ScienceDirect). Глинозём Al₂O₃ ускоряет девитрификацию особенно заметно.

Типичные катализаторы расстекловывания:

• щелочные металлы Na и K: попадают из пыли, стекломоющих составов, дешёвых перчаток;
• железо и ржавчина: переносятся с металлической оснастки, инструмента, немытых рук;
• горячий водяной пар: оказывает минерализующее действие при высоких температурах;
• OH-группы (гидроксил) внутри самого стекла: снижают вязкость и облегчают перестройку структуры;
• отпечатки потных рук: пот содержит Na и K, которые после нагрева проявляются как чёткие «отпечатки» девитрификации.

Загрязнения попадают на стекло незаметно: цеховая пыль, брызги моющих составов с содой, конденсат на холодной трубке. Даже один отпечаток пальца создаёт локальный очаг Na и K, достаточный для старта кристаллизации в этом диапазоне температур. Скорость девитрификации подчиняется простому правилу: она растёт с увеличением содержания OH-групп, снижением вязкости стекла, ростом температуры и удлинением выдержки. Отсюда следует вывод, который часто упускают: стойкость детали закладывается не только режимом печи, но и маркой стекла, и чистотой рук монтажника. Роль OH и вязкости разберём отдельно в разделе о профилактике и в материале про химическую чистоту кварцевого стекла.

Девитрификация или термоудар — как различать

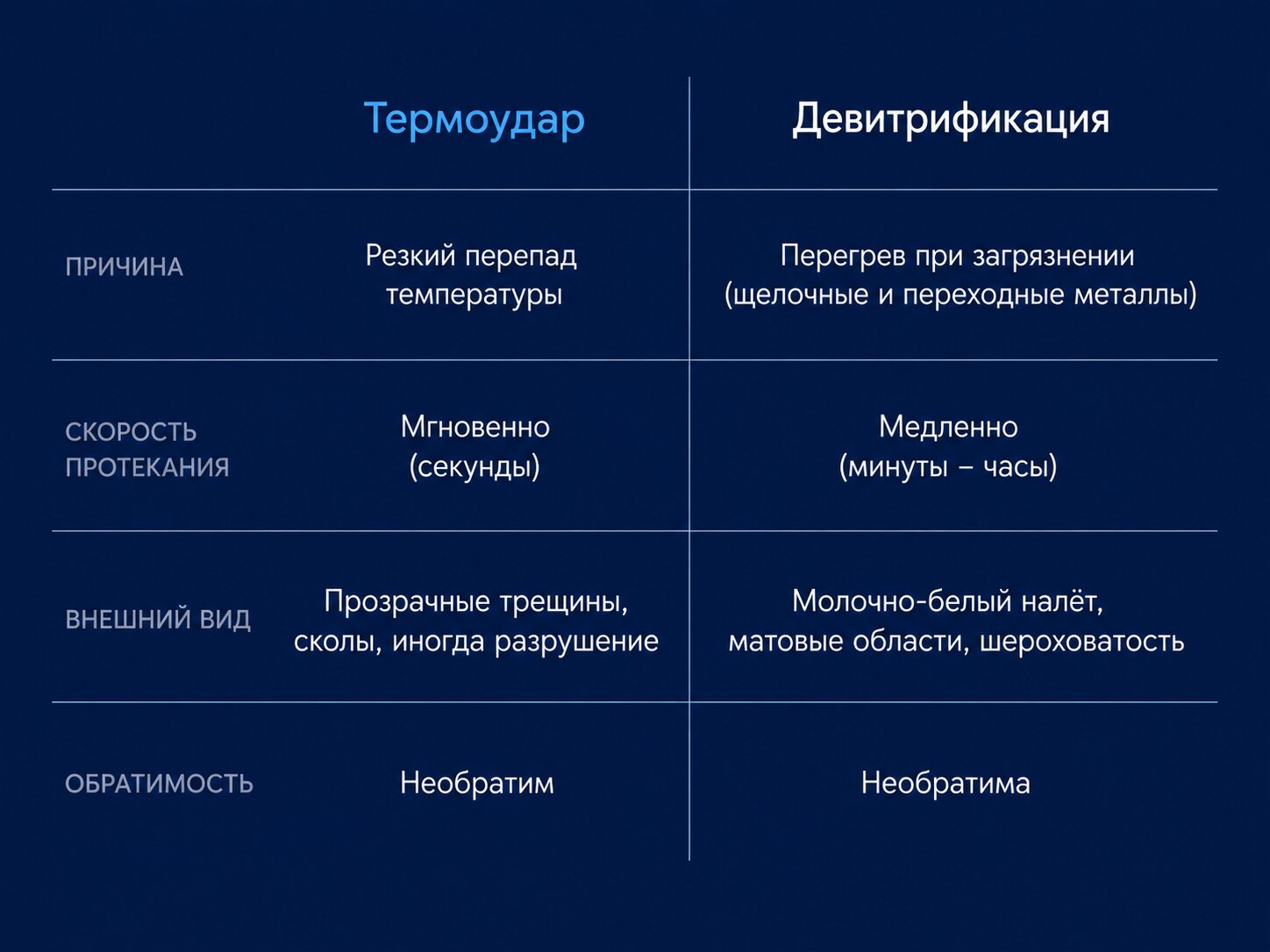

Сравнение девитрификации и термоудара кварцевого стекла — таблица различий

Термоудар и девитрификация приводят к разрушению детали, но это разные процессы. Термоудар вызывает мгновенное растрескивание от перепада температур, счёт идёт на секунды. Девитрификация кварцевого стекла развивается как постепенная кристаллизация при длительном нагреве, часами и сутками.

Как отличить одно от другого? По внешнему виду, динамике и предыстории.

Связь между явлениями есть, и она коварная. Закристаллизованный слой сам провоцирует растрескивание при термоциклировании из-за той самой α↔β-инверсии кристобалита с объёмным скачком порядка 3-5%. Девитрификация может закончиться разрушением, которое внешне выглядит как классический термоудар по кварцевому стеклу. Различить помогает и кромка разрушения: у термоудара она чистая и прозрачная, у девитрификации проходит по помутневшей матовой зоне. Если трубка треснула после долгой работы при 1100-1200 °C и на ней уже был белесый налёт, причиной служит расстекловывание, а перепад температур лишь спускает курок.

Профилактика девитрификации и выбор марки

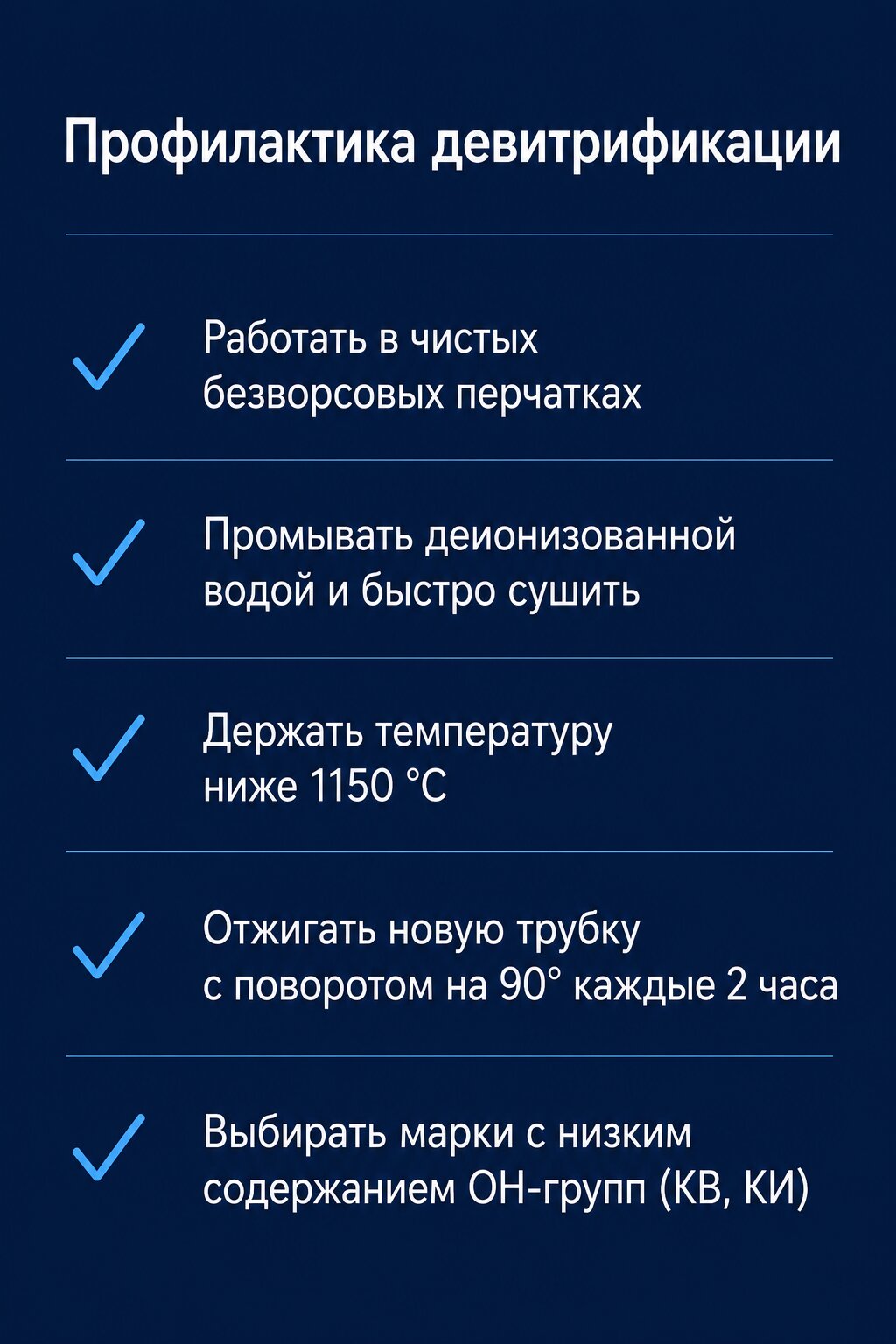

Чек-лист профилактики девитрификации кварцевого стекла — 5 практических мер

Профилактика девитрификации кварцевого стекла складывается из чистоты поверхности, режима нагрева и правильной марки стекла. Меры по убыванию значимости:

1. Монтаж только в чистых хлопковых или безворсовых перчатках. Голые руки оставляют Na и K из пота; после нагрева на этих местах вырастают «отпечатки» кристобалита.
2. Промывка деионизованной или дистиллированной водой с быстрой сушкой. Водяные пятна собирают загрязнения и провоцируют кристаллизацию, поэтому изделие сушат сразу, а не оставляют высыхать самотёком.
3. Рабочая температура ниже 1150 °C, минимальная выдержка у 1200 °C. Чем короче время при высокой температуре, тем меньше вырастает кристобалита.
4. Отжиг новой трубки. Прогрев до 1200 °C с поворотом на 90° каждые 2 часа в первые 12-24 часа даёт равномерную структуру без локальных напряжений.

Отдельного внимания заслуживает марка стекла: это рычаг, о котором редко пишут. Стойкость к расстекловыванию напрямую зависит от содержания OH-групп и вязкости. Низко-OH марки КВ и КИ, а также непрозрачный кварц устойчивее к длительному высокотемпературному нагреву, чем синтетический высоко-OH КУ-1: меньше гидроксила, выше вязкость, медленнее кристаллизация. Марки кварцевого стекла КУ-1, КУ-2, КВ и КИ нормирует ГОСТ 15130-86, и выбор под задачу стоит вести именно по нему. Для оптики в УФ берут КУ-1, а для долгой работы в печи при высокой температуре разумнее низко-OH стекло.

По нашему опыту приёмки партий контроль двух вещей снимает большую часть проблем: состояние поверхности перед загрузкой в печь (никакого монтажа голыми руками) и содержание OH-групп в партии. Мы фиксируем OH при входном контроле, потому что от него зависит, сколько деталь проживёт при 1100-1200 °C. Хранят и перевозят трубки в чистой упаковке, без контакта с металлом и картонной пылью. Периодический осмотр стенки на просвет между циклами помогает заметить первые матовые пятна и вывести деталь из работы до потери прочности.

Обратима ли девитрификация и можно ли восстановить трубку

Девитрификация кварцевого стекла необратима в условиях печи. Кристобалитовый слой не расстекловывается обратно при обычном нагреве или охлаждении. Обратный переход кристобалита в стекло требует переплава выше температуры плавления кристобалита (около 1713 °C), а это уже не эксплуатация детали, а её переработка в сырьё.

Очистка снимает поверхностный налёт и загрязнения, но не восстанавливает структуру: закристаллизованный слой остаётся внутри материала, прочность и термостойкость не возвращаются. Отшлифовать помутнение тоже не выход, потому что под матовым слоем стекло уже изменено, и пористость никуда не денется. Ресурс детали до появления помутнения зависит от температуры, чистоты и марки: по нашей практике, при чистой поверхности и умеренной температуре он измеряется сотнями часов, а при загрязнении и 1200 °C сокращается кратно.

Вывод для практики простой. Если кварцевая трубка помутнела и покрылась белесым налётом, её ресурс исчерпан, и деталь меняют на новую. Плановая замена дешевле аварийной: контролируемый простой печи короче внепланового ремонта после разгерметизации.

Частые вопросы

Что такое девитрификация кварцевого стекла?

Девитрификацией (расстекловыванием) называют кристаллизацию аморфного SiO₂ в кристобалит при длительном нагреве. Стекло мутнеет, покрывается молочно-белым налётом, теряет прочность и термостойкость. В условиях печи процесс необратим.

При какой температуре кристаллизуется кварцевое стекло?

На чистой поверхности девитрификация обычно начинается от 1200 °C, на загрязнённой уже от 1000 °C. Ниже 1000 °C β-кристобалит практически не образуется. Практический предел для длительной работы трубки держат ниже 1150 °C.

Почему мутнеет кварцевая трубка?

Помутнение вызвано ростом кристобалита на поверхности стекла. Кристаллизацию запускают минерализаторы: натрий и калий из пота, железо, ржавчина, водяной пар. Белесый налёт означает структурную деградацию, а не грязь.

Можно ли восстановить помутневшую кварцевую трубку?

Нет. Обратный переход кристобалита в стекло требует переплава выше 1713 °C, а очистка снимает только поверхностный налёт, не восстанавливая структуру. Помутневшую деталь заменяют на новую.

Чем девитрификация отличается от термоудара?

Термоудар разрушает деталь мгновенно, от перепада температур. Девитрификация развивается постепенно, за часы и сутки при нагреве выше 1000 °C. При этом закристаллизованный слой из-за α↔β-инверсии кристобалита сам может вызвать растрескивание, похожее на термоудар.

Как предотвратить кристаллизацию кварцевого стекла?

Монтировать деталь в чистых перчатках, промывать деионизованной водой и быстро сушить, держать температуру ниже 1150 °C и минимизировать выдержку у 1200 °C. Для долгой работы в печи выбирать низко-OH марки КВ и КИ, более стойкие к девитрификации, чем высоко-OH КУ-1.
