Кварцевые тигли в металлургии: плавка металлов и метод Чохральского

Содержание

Кварцевые тигли в металлургии изготавливают из плавленого кварца, диоксида кремния SiO₂ чистотой до 99,99%, что исключает загрязнение расплава посторонними примесями. Длительная рабочая температура такого тигля составляет 1100-1150°C, кратковременный нагрев допустим до 1250-1450°C, а температура размягчения плавленого кварца лежит в диапазоне ≈1400-1730°C. Основная область применения это плавка благородных и цветных металлов, где рядом с тиглем идёт в дело и обычная кварцевая посуда под навески и вспомогательные операции.

Серебро расплавляют при 1100-1150°C (температура плавления 962°C), золото при 1200-1250°C (температура плавления 1064°C). В пробирном анализе кварцевый тигель служит для количественного определения золота и серебра в пробах. Метод Чохральского использует кварцевый тигель для выращивания монокристаллов кремния: расплав держат выше точки плавления кремния 1414°C в инертной атмосфере, где SiO₂ сохраняет форму и химическую инертность. Для стали и чугуна кварцевый тигель непригоден: эти сплавы плавятся при 1400-1540°C, что превышает предел размягчения кварца, а их ферромагнитная природа требует индукционного нагрева в тиглях другого класса. Выбор кварца определяется сочетанием термостойкости, химической чистоты и стойкости к тепловому удару.

Применение кварцевых тиглей, плавка металлов и пробирный анализ

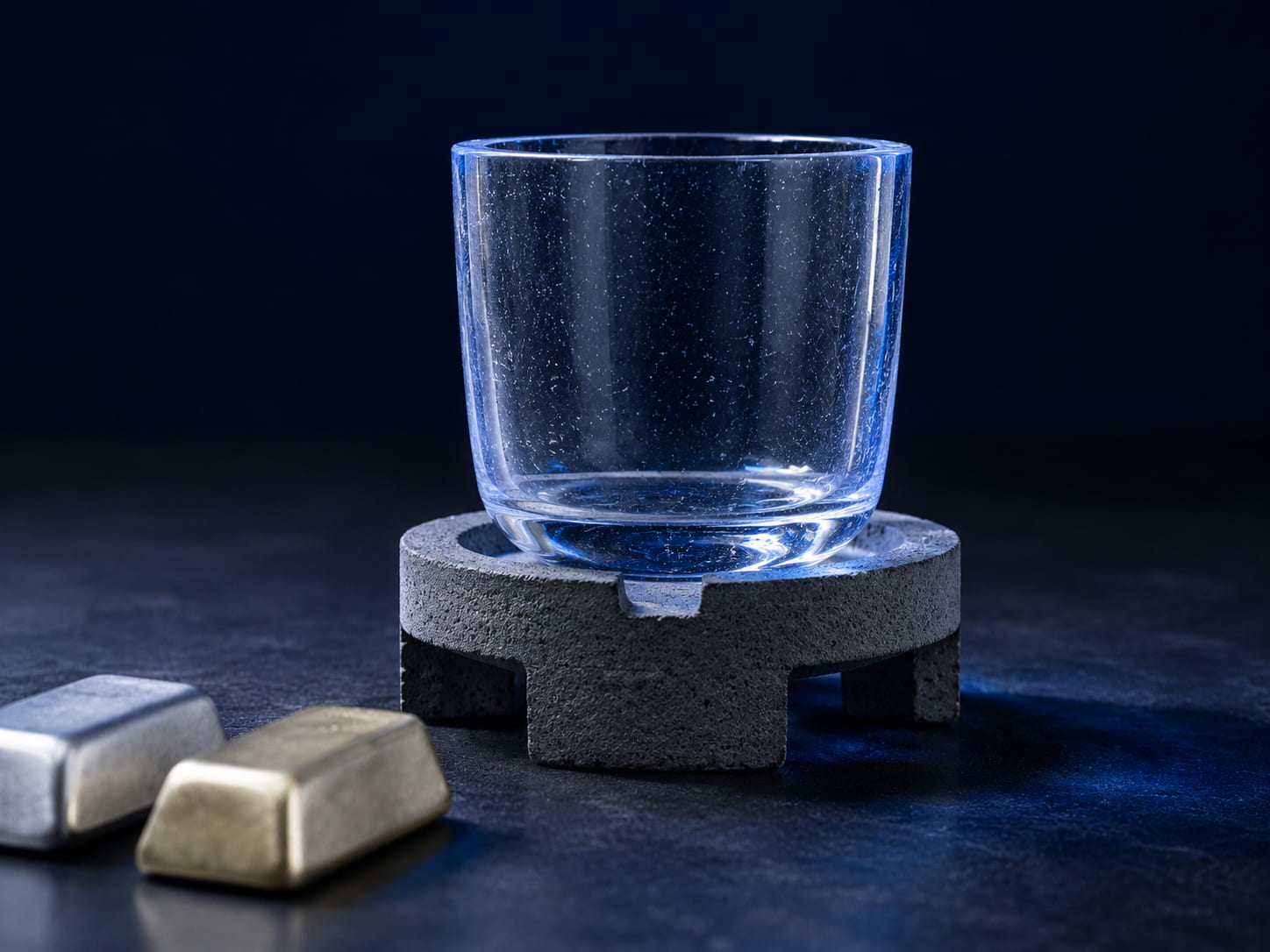

Кварцевый тигель для плавки золота и серебра — применение в пробирном анализе

Плавленый кварц держит рабочую температуру до 1200-1250°C без деформации стенки, и этого хватает для расплава большинства благородных и цветных металлов. Кварцевый тигель для плавки металлов выбирают там, где критична чистота: содержание SiO₂ в стенке достигает 99,99%, поэтому расплав не подхватывает примеси из огнеупора. При плавке серебра или золота это напрямую влияет на пробу готового слитка.

Кварцевый тигель для плавки золота и серебра работает в связке с индукционным нагревом. Кварц радиопрозрачен для поля катушки, сам не нагревается вихревыми токами и не экранирует садку, поэтому кварцевый тигель для индукционной плавки не мешает нагреву металла напрямую. Прозрачность стенки даёт второй плюс: плавильщик видит момент полного расплавления и снятия шлака визуально, без термопары в расплаве.

Химическая инертность к жидким Ag, Au, Cu исключает реакцию огнеупора с металлом: расплав не науглероживается и не насыщается кислородом через стенку. С платиной ситуация иная. Металл плавится при 1768°C, что выше рабочей температуры кварца, поэтому серийно платину в кварцевом тигле не плавят. Такой тигель применяют для пробирных и аналитических операций с Pt (купелирование, отжиг) при 1200-1300°C, а не для плавления металла.

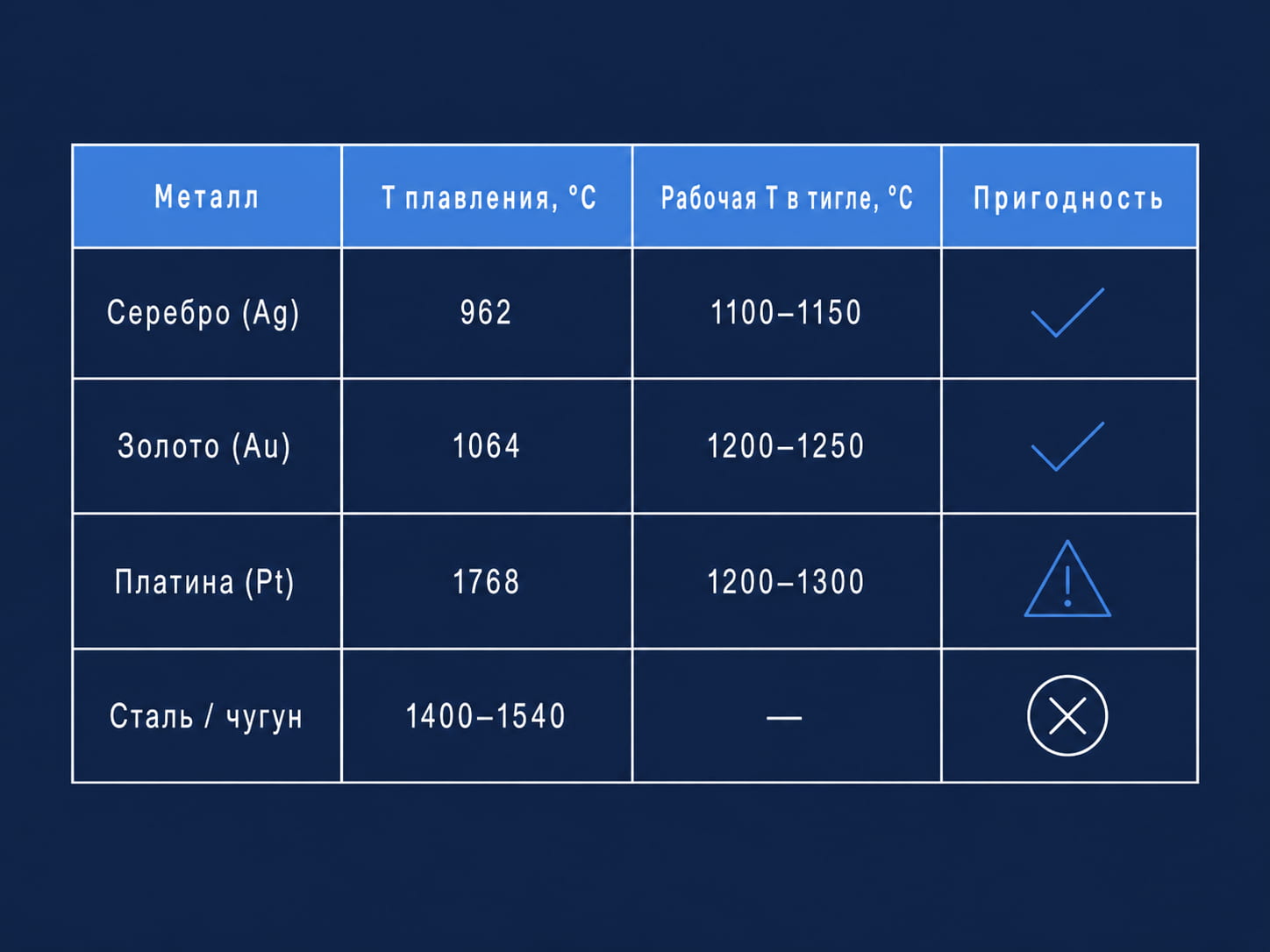

Таблица пригодности кварцевого тигля для плавки золота, серебра, платины и стали по температуре

В нашей практике самая частая задача заказчиков это пробирный анализ Au/Ag. Лаборатории берут кварцевые тигли под купелирование и контрольную плавку навесок по 5-30 г, где загрязнение пробы недопустимо. Почему именно кварц, а не шамот? Шамот отдаёт железо и алюминий в расплав, кварц нет.

Свойства плавленого кварца

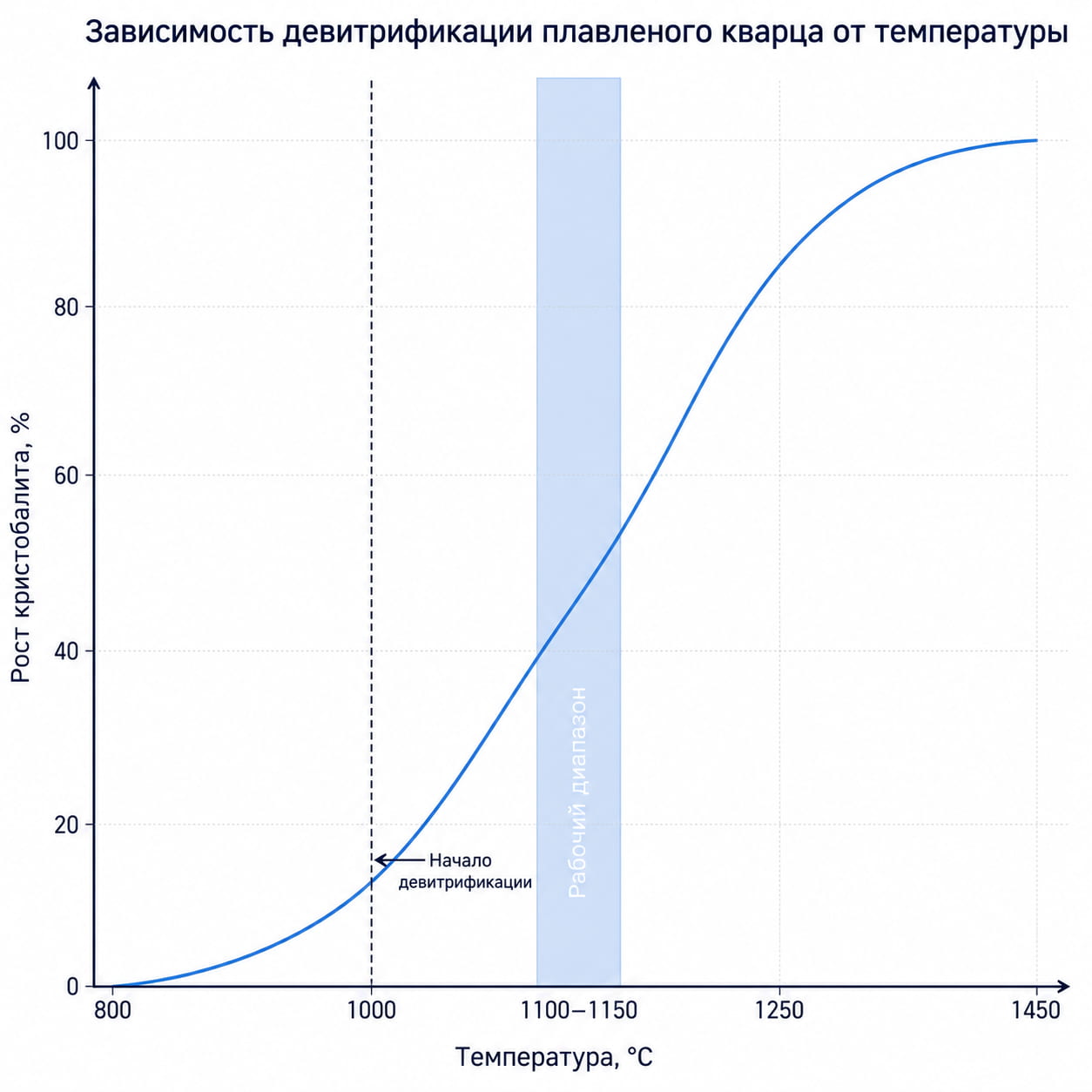

График девитрификации плавленого кварца — рост кристобалита при температуре выше 1000°C

1400-1730°C — интервал размягчения, за пределами которого тигель теряет форму. Именно от этого зависит температура кварцевого тигля в реальной плавке: длительная рабочая держится на уровне 1100-1150°C, кратковременные пики допускают 1250-1450°C. Тигель из плавленого кварца ценят за низкое тепловое расширение (ТКЛР ~5,5×10⁻⁷ К⁻¹, примерно в 15 раз ниже оконного стекла), что и даёт стойкость к перепадам; эти значения подтверждают и справочные данные производителей оптического кварца. Именно поэтому кварцевые тигли в металлургии применяют там, где резкие термоциклы неизбежны.

Химически диоксид кремния (SiO₂) инертен к большинству кислот и к расплавам металлов, и это делает материал пригодным для металлургического передела. Но у инертности есть три бреши. Плавиковая кислота (HF) растворяет кварц, горячая фосфорная кислота (H₃PO₄) разрушает его при температуре выше 300°C, щёлочи разъедают поверхность даже в умеренном нагреве. Добавьте гигроскопичность и склонность к электризации: сухое хранение здесь не формальность, а условие работы.

Деградация идёт по двум механизмам. Первый, девитрификация: выше ~1000°C аморфный SiO₂ начинает кристаллизоваться с образованием кристобалита на поверхности, и термостойкость падает по мере роста кристаллической корки. Второй, растрескивание от термоудара при резком перепаде свыше 800-1000°C, когда даже низкий ТКЛР не спасает от локальных напряжений. Рекомендуемая скорость 3°C/мин это прямое следствие: медленный градиент не даёт трещине зародиться.

Содержание OH-групп в стенке мы держим под контролем на каждой партии, в коридоре 5-150 ppm. Разброс не случаен: гидроксил снижает вязкость при высоких температурах и ускоряет девитрификацию, поэтому под длительный ресурс идут тигли с нижней границей диапазона, а под задачи с частой заменой с верхней. Один и тот же кварц ведёт себя по-разному в зависимости от этой цифры.

Кварцевый тигель против корунда, фарфора и графита

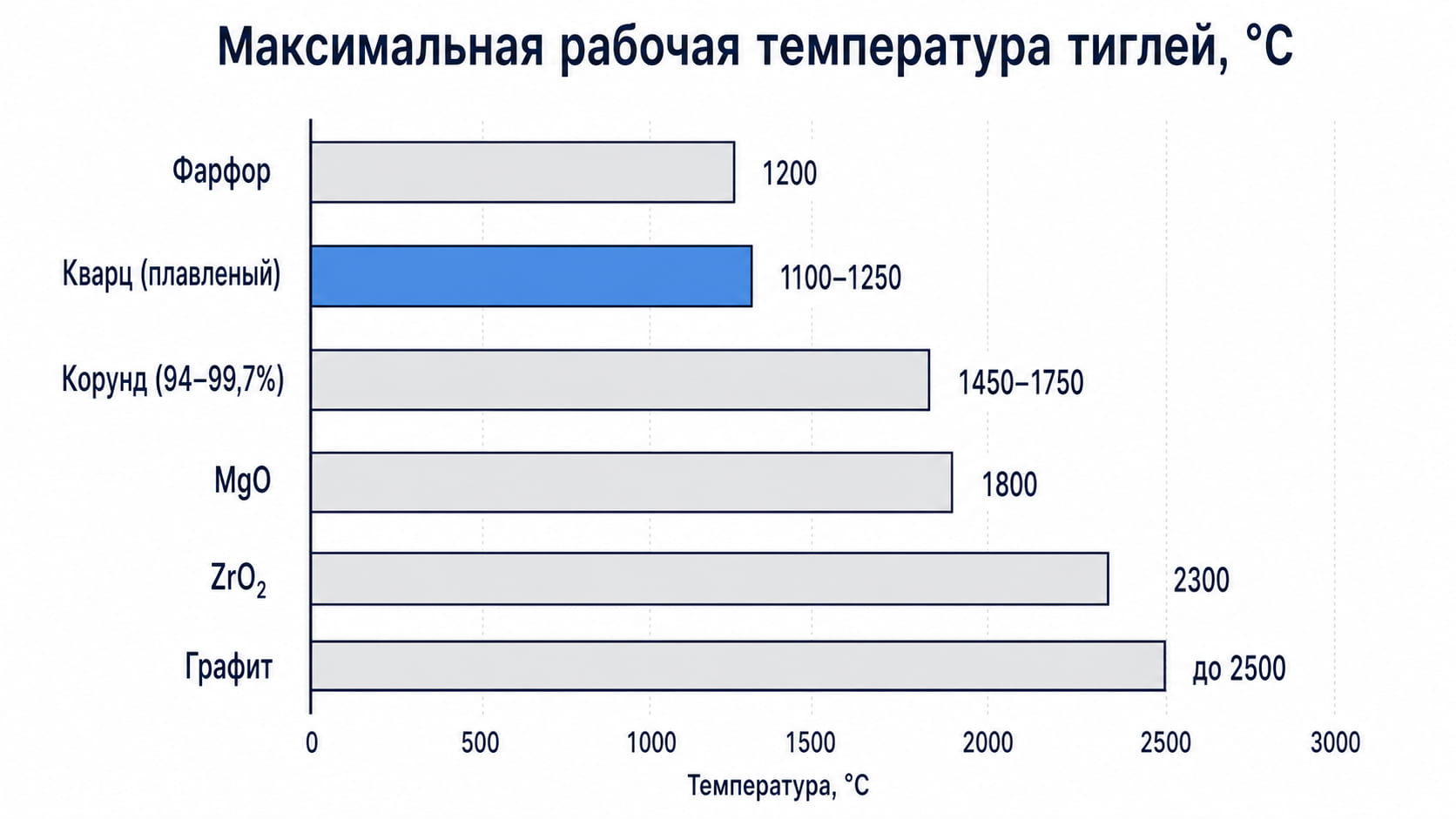

Сравнение кварцевого тигля с корундовым, фарфоровым и графитовым по максимальной температуре

По предельной температуре кварц уступает почти всем: рабочий потолок около 1100°C при длительной выдержке и 1250°C кратковременно, тогда как корунд держит 1750°C, а графит доходит до 2500°C. Но металлург выбирает тигель не только по жаростойкости. Диоксид кремния SiO₂ высокой чистоты почти не отдаёт примеси в расплав, поэтому тигель из плавленого кварца берут там, где важен состав металла, а не абсолютный максимум градусов.

У кварца три параметра, которые остальные материалы не совмещают. Коэффициент теплового расширения около 5,5×10⁻⁷ К⁻¹, на порядок ниже, чем у корунда, отсюда стойкость к термоудару: раскалённую заготовку можно опустить в воду без растрескивания. Прозрачность даёт визуальный контроль плавки прямо через стенку. И низкая реакционная способность к благородным металлам и кремнию.

На практике для стали и цветных металлов в печи берут графит — он не смачивается расплавом. Кварцевый тигель для индукционной плавки выбирают под кремний и драгметаллы, где даже сотые доли процента примеси меняют результат.

Метод Чохральского: кварцевый тигель для выращивания монокристалла кремния

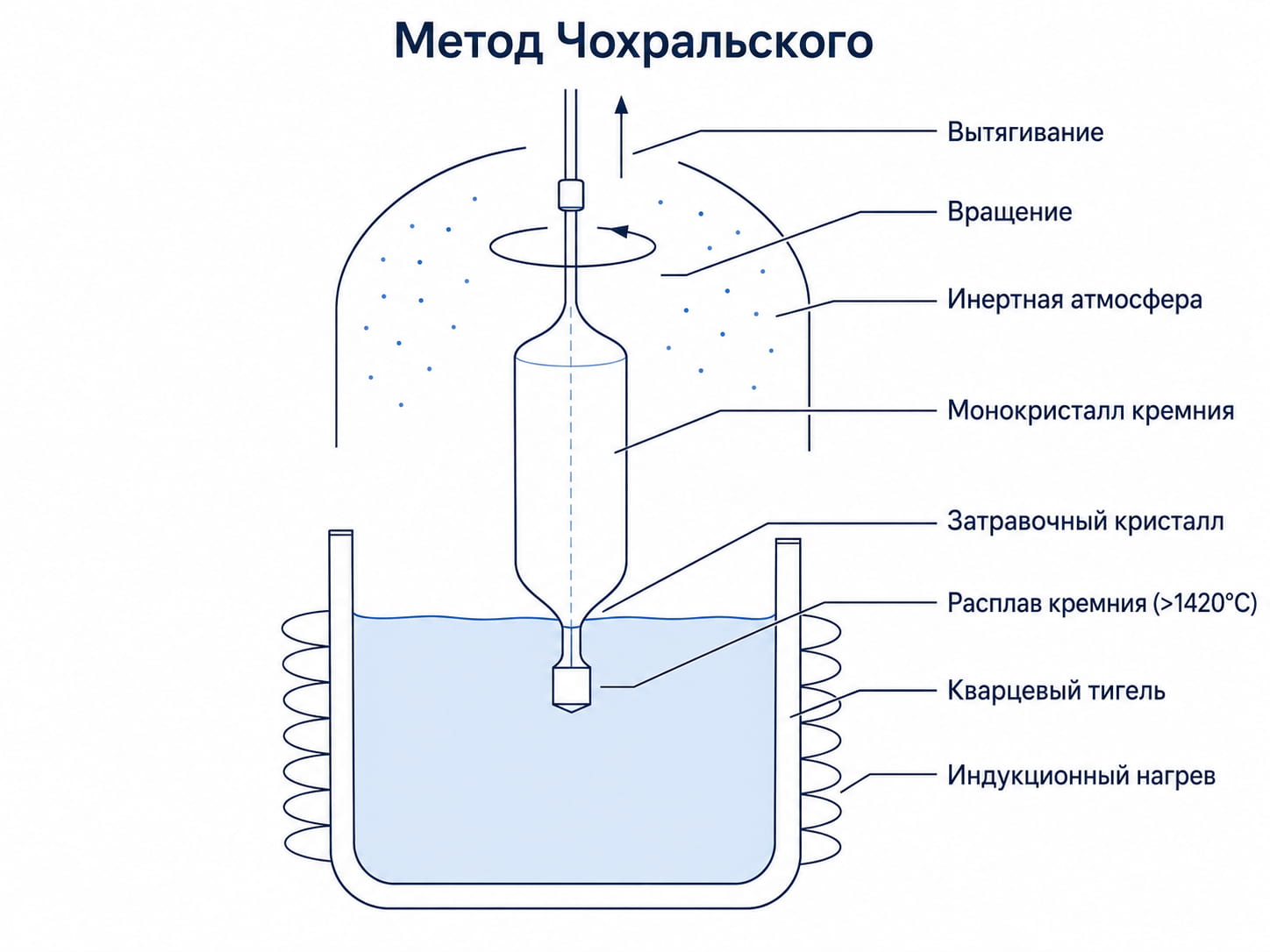

Схема метода Чохральского — выращивание монокристалла кремния в кварцевом тигле

1414°C — точка плавления кремния, и весь процесс идёт выше этого порога. Поликристаллический кремний загружают в кварцевый тигель, расплавляют в инертной атмосфере аргона, затем к поверхности расплава подводят затравочный кристалл и медленно вытягивают его с одновременным вращением. Так растёт цилиндрический слиток, тот самый монокристалл, из которого потом режут пластины для микроэлектроники и солнечной энергетики.

Один тигель работает не на один слиток. С подпиткой расплава из него последовательно выращивают несколько монокристаллов подряд, что заметно снижает себестоимость каждого килограмма готового кремния. Тигли для этого процесса большого диаметра: чем крупнее пластина на выходе, тем шире нужна чаша. Именно на этом переделе кварцевые тигли в металлургии кремния работают на пределе чистоты материала.

Дальше начинается химия контакта. При такой температуре стенки тигля частично растворяются в расплаве, и вместе со стеклом в кремний уходят примеси. Основные загрязнители, переходящие из кварца: кислород (O), бор (B), фосфор (P), алюминий (Al) и железо (Fe). Кислород задаёт концентрацию кислородных дефектов в слитке; бор и фосфор электрически активные примеси, сдвигающие удельное сопротивление и тип проводимости; алюминий и железо создают ловушки, убивающие время жизни носителей.

Отсюда прямая зависимость: чистота монокристалла не может быть выше чистоты SiO₂, из которого сделан тигель. Расплав контактирует со стеклом часами, и каждый лишний ppm бора или железа в стенке даёт те же примеси в готовой пластине. Согласно описанию метода Чохральского, под вытягивание монокристалла идёт кварцевое стекло с содержанием SiO₂ 99,99 % и выше, а к внутренней рабочей поверхности требования жёстче, чем к наружной. По нашему опыту поставок, именно баланс бора и фосфора в стенке чаще всего становится узким местом для производителей кремния электронного качества.

Марки и классификация тиглей по ГОСТ 19908-90

ГОСТ 19908-90 разделяет кварцевые тигли, чаши и стаканы на два типа: В (высокий) и Н (низкий), с объёмным рядом от 10 до 100 мл. Стандарт нормирует применение лабораторных тиглей до 1000°C в кислых и нейтральных средах, и это нормативный потолок документа, а не физический предел материала: практическая рабочая температура плавленого кварца в металлургической плавке 1100-1150°C. Сам материал, прозрачное кварцевое стекло, нормирует ГОСТ 15130-86, где закреплены марки КУ-1, КУ-2, КВ и КИ. Тигель из плавленого кварца выбирают под конкретную задачу: спектральный диапазон работы и предельная рабочая температура зависят от марки.

Марки разводит по применению один параметр, содержание гидроксильных групп (OH). Высокое содержание OH, как у КУ-1, даёт прозрачность в ультрафиолете, но снижает верхний температурный порог. Низкое OH у марок КВ и КИ, наоборот, повышает рабочую температуру и стойкость к девитрификации, переходу стекла в кристаллический кристобалит при длительном нагреве.

Для металлургических плавок, где важнее термостойкость, а не оптическая чистота, подходят марки КВ и КИ. КУ-1 и КУ-2 берут там, где к материалу тигля предъявляют требования по прозрачности в ультрафиолете и минимуму примесей.

Размеры, обозначения и маркировка тиглей

Запись «Тигель В-80 ГОСТ 19908-90» расшифровывается так: тип В (высокий), номинальный объём 80 мл. Тип в условном обозначении определяет геометрию, а не назначение: В и Н различаются соотношением высоты к диаметру. Высокий тигель уже и глубже, низкий шире и мельче при том же объёме.

Лабораторный объёмный ряд стандартизован по ГОСТ 19908-90: 10, 20, 40, 50, 80 и 100 мл. Для аналитических навесок и озоления берут малые объёмы, для плавки шихты покрупнее. Кварцевый тигель для плавки металлов в этом ряду покрывает большинство лабораторных задач.

Промышленная оснастка живёт в другом масштабе. Тигли для выращивания монокристаллов методом Чохральского делают большого диаметра, Ø508-1067 мм (20-42 дюйма) под конкретный ростовой аппарат. Здесь единого типоряда нет: диаметр, высота и толщина стенки привязаны к тепловому узлу установки.

Мы в Кварц-Проме работаем с обеими категориями. Кварцевые тигли в металлургии редко укладываются в каталожный размер, поэтому изготавливаем оснастку по чертежам и ТЗ заказчика под нестандартные габариты.

Нормативная база

Обозначение тигля по стандарту закрепляет за изделием конкретные размеры, объём и марку материала. Согласно ГОСТ 19908-90 «Тигли, чаши, стаканы, колбы, воронки, пробирки и наконечники из прозрачного кварцевого стекла. Общие технические условия» регламентируются типы (высокие В и низкие Н), ряд объёмов от 10 до 100 мл, маркировка и технические требования к кварцевым тиглям. Тот же стандарт нормирует применение лабораторных тиглей до 1000°C в кислых и нейтральных средах; это нормативный потолок документа, тогда как физический рабочий предел плавленого кварца в плавке достигает 1100-1150°C. Второй документ работает на уровне сырья: согласно ГОСТ 15130-86 «Стекло кварцевое оптическое» задаются марки КУ-1, КУ-2, КВ и КИ с их оптическими и физическими параметрами (температурой размягчения и ТКЛР).

Почему это критично при закупке? Обозначение по ГОСТ гарантирует заявленные размеры, марку кварца и рабочую температуру, а не абстрактную «жаростойкость». Для госзаказа и тендеров поставщик обязан приложить паспорт качества со ссылкой на стандарт, без него партия к приёмке не допускается.

Производство, эксплуатация и продление ресурса тигля

Контроль качества кварцевого тигля перед отгрузкой — проверка на просвет

Кварц-Пром выпускает и поставляет кварцевые тигли с 2004 года. Каждую партию проверяет контроль качества, а изготовление идёт по чертежам заказчика, под конкретную геометрию плавки. Поставки прямые, без посредников; компания входит в Ассоциацию «Инновационные предприятия РФ».

Ресурс кварцевого тигля для плавки металлов определяется не столько числом циклов, сколько режимом работы. Температура кварцевого тигля выше ~1150°C запускает девитрификацию: стекло мутнеет, поверхность прорастает кристобалитом и теряет прочность. Несколько практических правил заметно продлевают срок службы:

1. Нагревайте и охлаждайте тигель со скоростью около 3°C/мин. Перепад свыше 800-1000°C даёт термоудар и трещины.
2. По возможности удерживайте рабочую температуру ниже ~1000°C, это замедляет рост кристобалита.
3. Не допускайте контакта с плавиковой кислотой (HF), горячей H₃PO₄ выше 300°C и щелочами.
4. Храните тигель в сухом месте: кварцевое стекло гигроскопично.
5. Перед ответственной плавкой осматривайте стенки на помутнение, это первый признак кристобалита.

Соблюдение этих условий часто увеличивает число рабочих циклов в разы. По этой причине кварцевые тигли в металлургии драгметаллов и кремния оправдывают себя даже при высокой цене материала.

Частые вопросы

До какой температуры можно нагревать кварцевый тигель?

Длительная рабочая температура кварцевого тигля составляет 1100-1150°C. Кратковременно, без выдержки под нагрузкой, допустим нагрев до 1250-1450°C. Температура размягчения кварцевого стекла лежит в диапазоне 1400-1730°C в зависимости от марки, поэтому запас по рабочей температуре всегда меньше точки размягчения.

Можно ли плавить в кварцевом тигле сталь или чугун?

Нет. Температура плавления стали и чугуна 1400-1540°C, что выше длительной рабочей температуры кварца в 1100-1150°C, и тигель деформируется раньше, чем металл расплавится. Сталь и чугун вдобавок ферромагнитны, поэтому в индукционной печи под них берут корундовые или графитовые тигли, а не кварцевые.

Подходит ли кварцевый тигель для плавки золота и серебра?

Да, это одно из основных применений. Серебро плавится при 962°C, его расплав держат при 1100-1150°C; золото плавится при 1064°C, расплав ведут при 1200-1250°C, оба режима укладываются в возможности кварца. Ценится химическая инертность стекла: расплав не загрязняется материалом тигля и сохраняет чистоту.

Что такое девитрификация кварцевого тигля?

Девитрификация это кристаллизация поверхности плавленого SiO₂ с образованием кристобалита при температуре выше ~1000°C. Стекло мутнеет, теряет термостойкость и при циклическом нагреве растрескивается. Чем дольше тигель работает у верхней границы температур, тем быстрее развивается этот процесс, поэтому ресурс изделия ограничен числом плавок.

Почему кварцевые тигли используют в методе Чохральского?

Метод Чохральского требует плавки кремния при температуре выше 1414°C с минимальным загрязнением расплава. Кварцевое стекло чистотой до 99,99% SiO₂ и его химическая инертность дают ровно такое сочетание: примеси кислорода, бора, фосфора, алюминия и железа попадают в расплав в контролируемо малых количествах. Плавку ведут в инертной атмосфере, что дополнительно снижает загрязнение выращиваемого монокристалла.

По какому ГОСТу выбирать кварцевый тигель?

Сами тигли регламентирует ГОСТ 19908-90: он задаёт типы В и Н и типоразмерный ряд объёмом 10-100 мл. Марку кварцевого стекла определяет ГОСТ 15130-86, это КУ-1, КУ-2, КВ, КИ, которые различаются по чистоте и оптическим свойствам. При заказе имеет смысл указывать оба стандарта: один описывает геометрию изделия, второй материал.

Кварц-Пром изготавливает кварцевые тигли по чертежам и техническому заданию, с контролем качества каждой партии. Если марка стекла или размер под конкретную задачу плавки пока не определены, мы подберём их по условиям процесса: рабочей температуре, объёму расплава и требованиям к чистоте.
