Термоудар кварцевого стекла, что это и почему он опасен

Содержание

Термоудар кварцевого стекла — это разрушение изделия под действием термических напряжений, которые возникают при резком и неравномерном нагреве или охлаждении. Напряжения растут из-за разницы в тепловом расширении прогретых и холодных зон одного изделия, и их величина прямо пропорциональна коэффициенту термического расширения кварцевого стекла (ТКЛР). У прозрачного кварцевого стекла марок КУ-1 и КВ (ГОСТ 15130-86) ТКЛР равен 5.5×10⁻⁷ K⁻¹, примерно в 6 раз ниже, чем у боросиликатного стекла (33×10⁻⁷ K⁻¹). Именно низкий ТКЛР даёт кварцевому стеклу SiO₂ самую высокую термостойкость среди технических стёкол. Устойчивость кварцевого стекла к тепловому удару определяется прежде всего величиной ТКЛР, а не пределом прочности самого материала.

Кварцевое изделие выдерживает закалку с 1100°C погружением в воду 20°C (перепад около 1080°C) трёхкратно без разрушения. Тонкостенные трубки и колбы переносят резкое охлаждение кварцевого стекла на воздухе от температур выше 1300°C. Рабочая температура прозрачного кварцевого стекла достигает 1200°C, температура размягчения составляет 1550°C. По справочным данным о свойствах плавленого кварца, при равном перепаде температур термические напряжения в кварце в 6 раз ниже, чем в боросиликате. Термоудар наступает тогда, когда напряжение превышает предел прочности материала на растяжение либо когда прочность снижена накопленными дефектами поверхности.

Где термостойкость критична

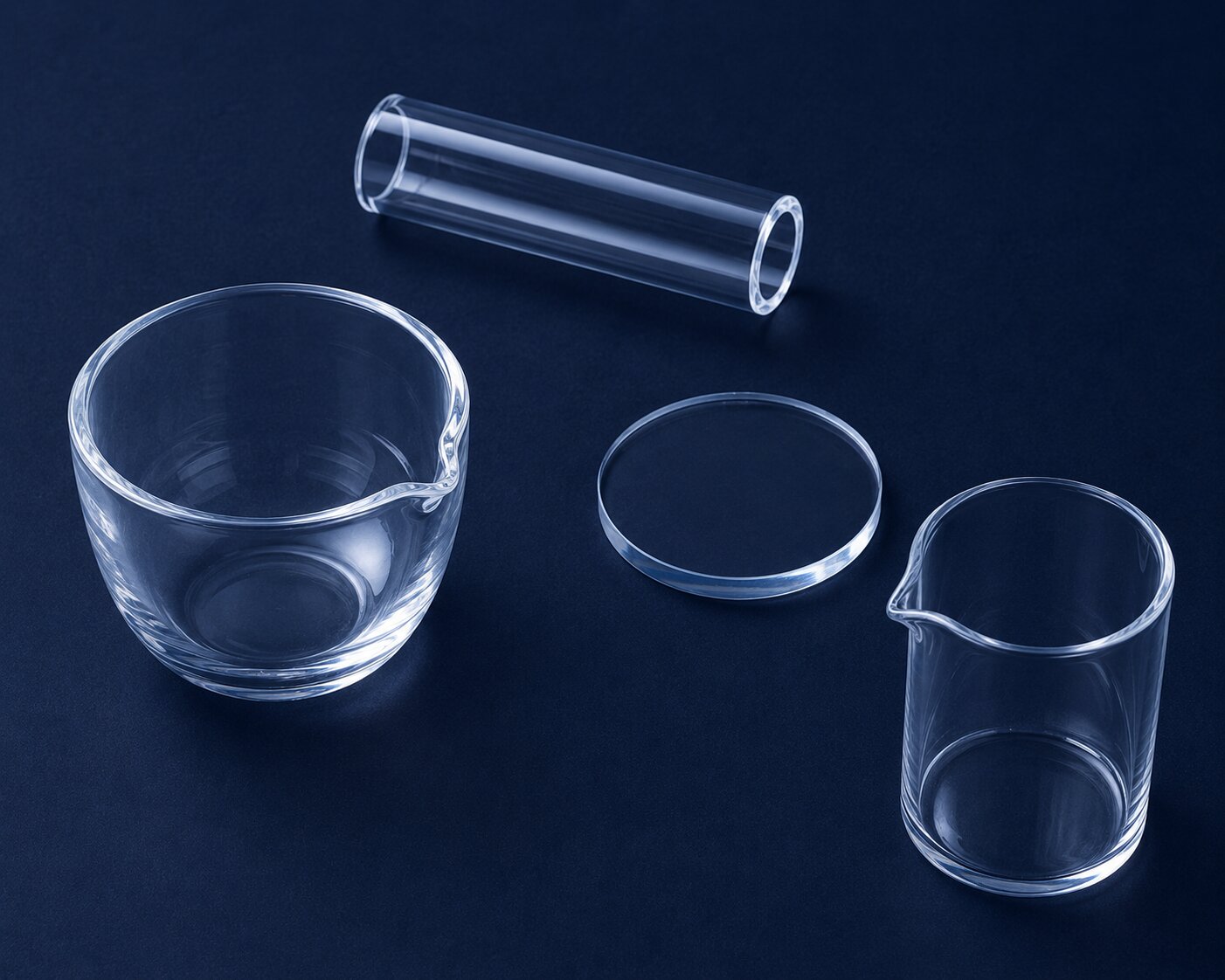

Тигли, трубки, смотровые стёкла и лабораторная посуда из кварцевого стекла

Рабочая температура до 1200°C открывает кварцу те задачи, где боросиликат с потолком 500°C неприменим. Термическая устойчивость кварцевого стекла важна именно в циклических режимах: ресурс определяет смена температуры, а не абсолютный максимум. Термоудар кварцевого стекла угрожает изделиям в четырёх типовых сценариях:

• Трубчатые печи. Кварцевые трубы Ø10-300 мм служат рабочей камерой при отжиге, диффузии, выращивании кристаллов, загрузка холодной оснастки в раскалённую зону создаёт резкий локальный перепад. Подбор изделия под установку мы разбираем в материале о том, как выбрать кварцевую трубку под печь.
• Тигли для плавки. Плавка кварца, германия, редких металлов идёт при 1100-1450°C, слив расплава и остывание тигля остаются критическими моментами. Допустимые температурные режимы кварцевых тиглей зависят от толщины стенки и скорости охлаждения.
• Смотровые и защитные стёкла. Окна печей и реакторов держат тепловой поток с одной стороны и комнатный воздух с другой, то есть постоянный градиент по толщине.
• Лабораторная посуда. Колбы, чашки, реторты переносят горелку и последующее охлаждение десятки раз за смену.

Резкое охлаждение кварцевого стекла опаснее резкого нагрева. При нагреве сжимается холодное ядро, а наружный растянутый слой стекло переносит хуже: трещина зарождается именно на охлаждаемой поверхности, работающей на растяжение. Кварцевая труба со стенкой 2 мм переживает такой режим легче, чем тигель со стенкой 8 мм: масса и градиент по толщине решают исход.

Физика термостойкости, ТКЛР, перепад и критерий R

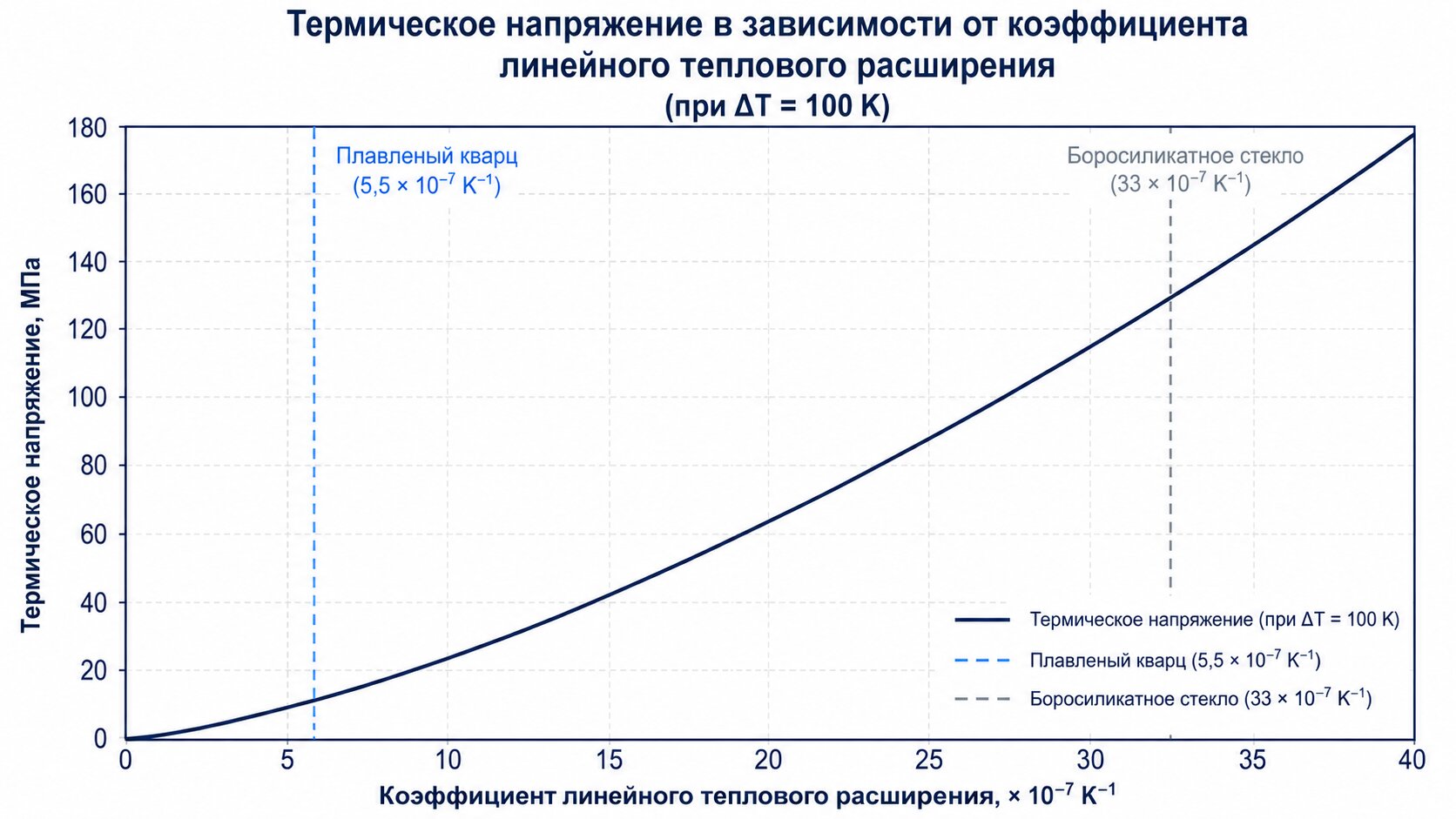

Uрафик зависимости термических напряжений от ТКЛР кварцевого и боросиликатного стекла

ТКЛР 5.5×10⁻⁷ K⁻¹ задаёт всю термостойкость кварца. Чем меньше материал расширяется при нагреве, тем слабее напряжения между зонами с разной температурой и тем больший перепад изделие переносит без разрушения. Отсюда практический результат: закалка с 1100°C в воду 20°C (перепад около 1080°C) трёхкратно, а тонкостенные изделия охлаждают на воздухе от температур выше 1300°C.

Термостойкость материала описывает критерий R:

R = σ(1−ν) / (E·α)

В формуле приняты обозначения: σ (предел прочности на растяжение), ν ≈ 0.17 (коэффициент Пуассона), E ≈ 72 ГПа (модуль Юнга), α = 5.5×10⁻⁷ K⁻¹ (ТКЛР). Малое α стоит в знаменателе, поэтому даёт большое значение R. У боросиликата α в 6 раз выше, и при прочих равных свойствах его R во столько же раз ниже.

Теплопроводность кварца невысокая, около 1.3 Вт/(м·K). Тепло проходит сквозь стенку медленно, и градиент по толщине сглаживается не сразу, для толстостенных тиглей это означает повышенную нагрузку при быстром нагреве. Тонкостенная трубка прогревается насквозь за секунды и почти не накапливает разницы температур по сечению, поэтому переносит закалку легче массивного изделия.

Почему аморфная структура SiO₂ устойчивее кристаллического кварца? У кристаллического кварца при 573°C идёт обратимый переход α↔β со скачком объёма решётки, и каждый проход через эту точку нагружает материал. Плавленый кварц аморфен, упорядоченной решётки в нём нет, и подобного фазового скачка при 573°C не происходит. Сетка кремнекислородных тетраэдров SiO₂ построена без дальнего порядка, гибко принимает тепловое расширение и распределяет его равномерно. Кристалл при той же температуре уже прошёл бы объёмный скачок, а плавленый кварц нагревается монотонно, и в этом его запас по перепаду.

Почему кварцевое стекло всё-таки разрушается, понятия кристобализации и инверсии

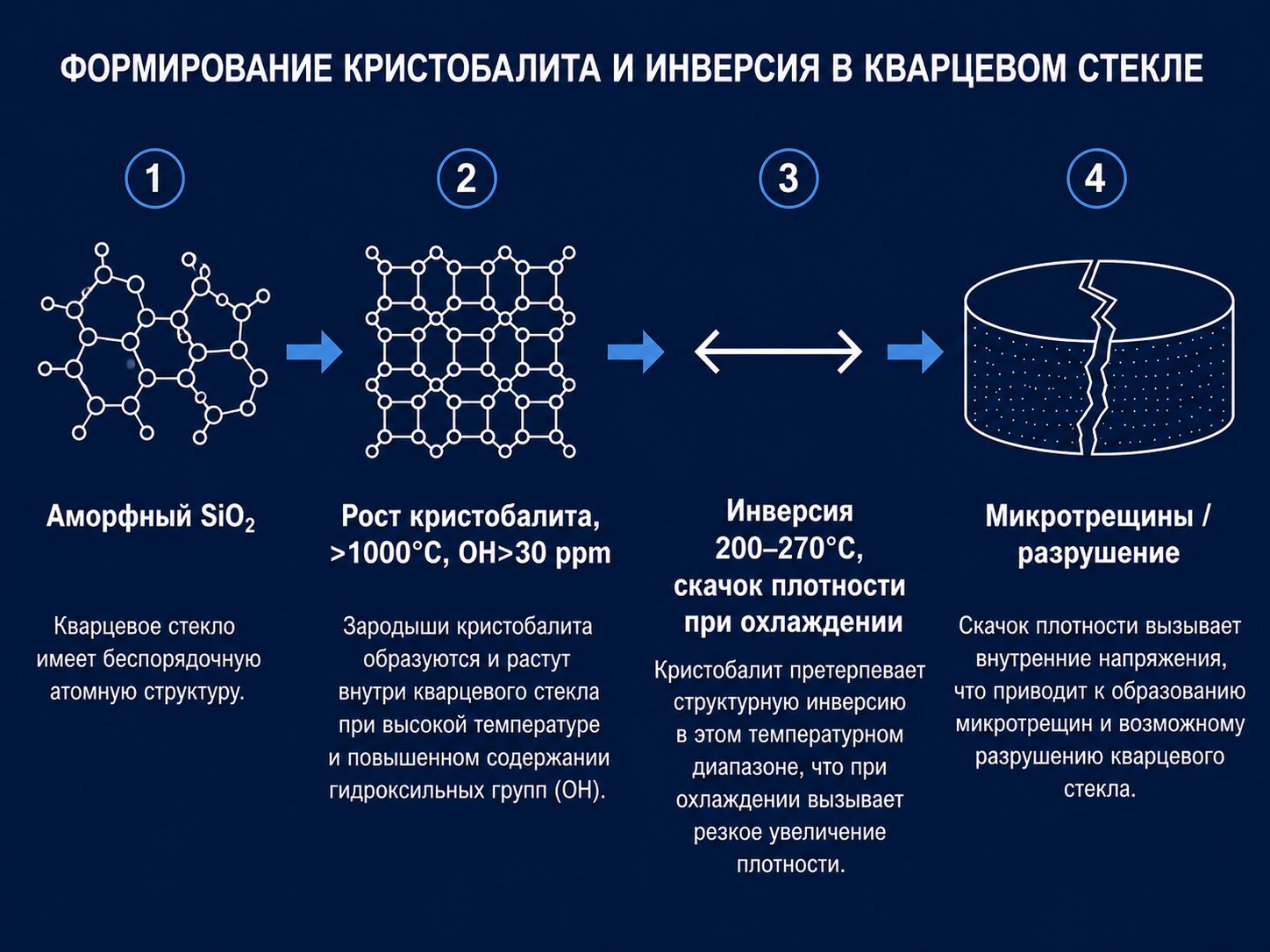

Инфографика механизма кристобализации кварцевого стекла и инверсии кристобалита при 200–270°C

Кварц при термоциклировании губит не единичный перепад, а накопленная девитрификация — постепенная кристаллизация поверхности. На поверхности SiO₂ при высокой температуре зарождается и растёт кристобалит, кристаллическая фаза диоксида кремния. Ниже 1000°C кристобалит обычно не образуется. При загрязнении поверхности щелочами, металлами, железом, ржавчиной или при контакте с водяным паром порог сдвигается ниже, поскольку примеси работают центрами кристаллизации.

Скорость роста кристобалита зависит от содержания гидроксильных OH-групп в стекле. По отраслевым данным, содержание OH выше 30 ppm при температуре выше 1050°C ускоряет рост кристобалита на 30-45% относительно сухого кварца. Кристобалитовый слой по плотности и расширению отличается от аморфной матрицы, и опасность проявляется при остывании.

Кристобалит проходит инверсию при температуре около 200-270°C со скачком плотности. Аморфная подложка такого скачка не даёт, на границе фаз возникают сдвиговые напряжения, появляются микротрещины и отслаивание чешуек. Поверхность теряет сплошность, прочность на растяжение падает, и при следующем перепаде изделие разрушается там, где раньше держало нагрузку.

При поставке партий мы контролируем содержание OH-групп в диапазоне от 5 до 150 ppm, поскольку этот параметр напрямую определяет ресурс изделий при длительном термоциклировании. Связь чистоты сырья с поведением материала под нагрузкой подробнее разобрана в статье о химической чистоте кварцевого стекла. Для длительной работы выше 1050°C берут кварц с низким OH, для разовых нагревов допустима марка с более высоким содержанием гидроксила. Разница в ресурсе между партией с OH 10 ppm и партией с OH 120 ppm при одном температурном режиме измеряется кратно.

Кварцевое стекло против боросиликатного, сравнение

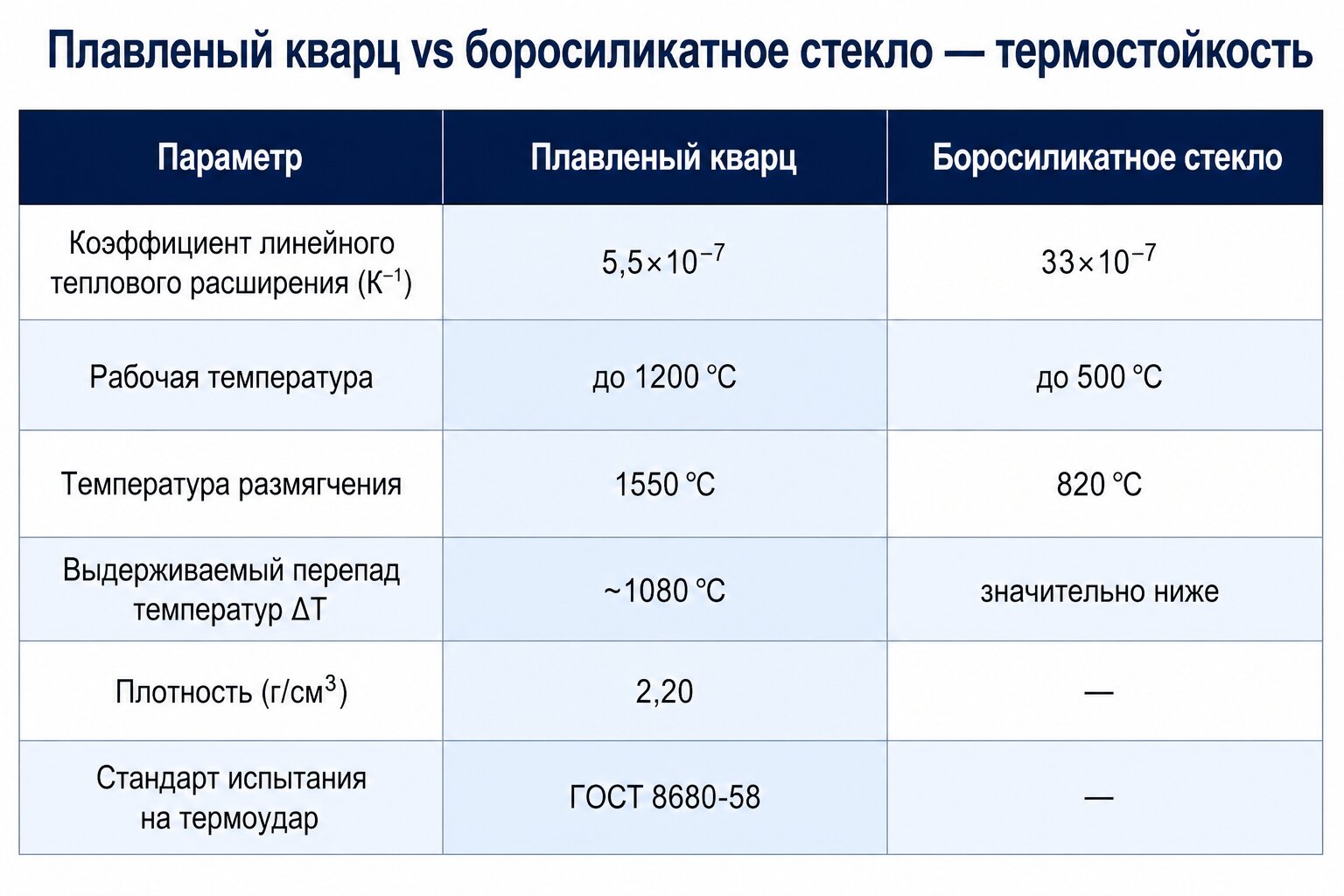

Таблица сравнения кварцевого и боросиликатного стекла по термостойкости, ТКЛР и перепаду температур

ТКЛР 5.5×10⁻⁷ против 33×10⁻⁷ K⁻¹ даёт шестикратную разницу, и она задаёт всё остальное. Стойкость к термоудару кварцевого стекла и боросиликатного удобно сравнивать по пяти параметрам термостойкости.

Подробное сопоставление двух материалов под промышленные задачи вынесено в отдельный разбор кварцевое и боросиликатное стекло. Термические напряжения при заданном перепаде прямо пропорциональны ТКЛР. Раз у кварца коэффициент почти в 6 раз ниже, то и напряжения при равном перепаде в те же 6 раз слабее, поэтому там, где боросиликат лопается, кварц сохраняет целостность. Запас по рабочей температуре (1200°C против 500°C) и по размягчению (1550°C против 820°C) выводит кварц в зону, где боросиликатное стекло уже течёт.

Как испытывают термостойкость по ГОСТ 8680-58 и ГОСТ 22290

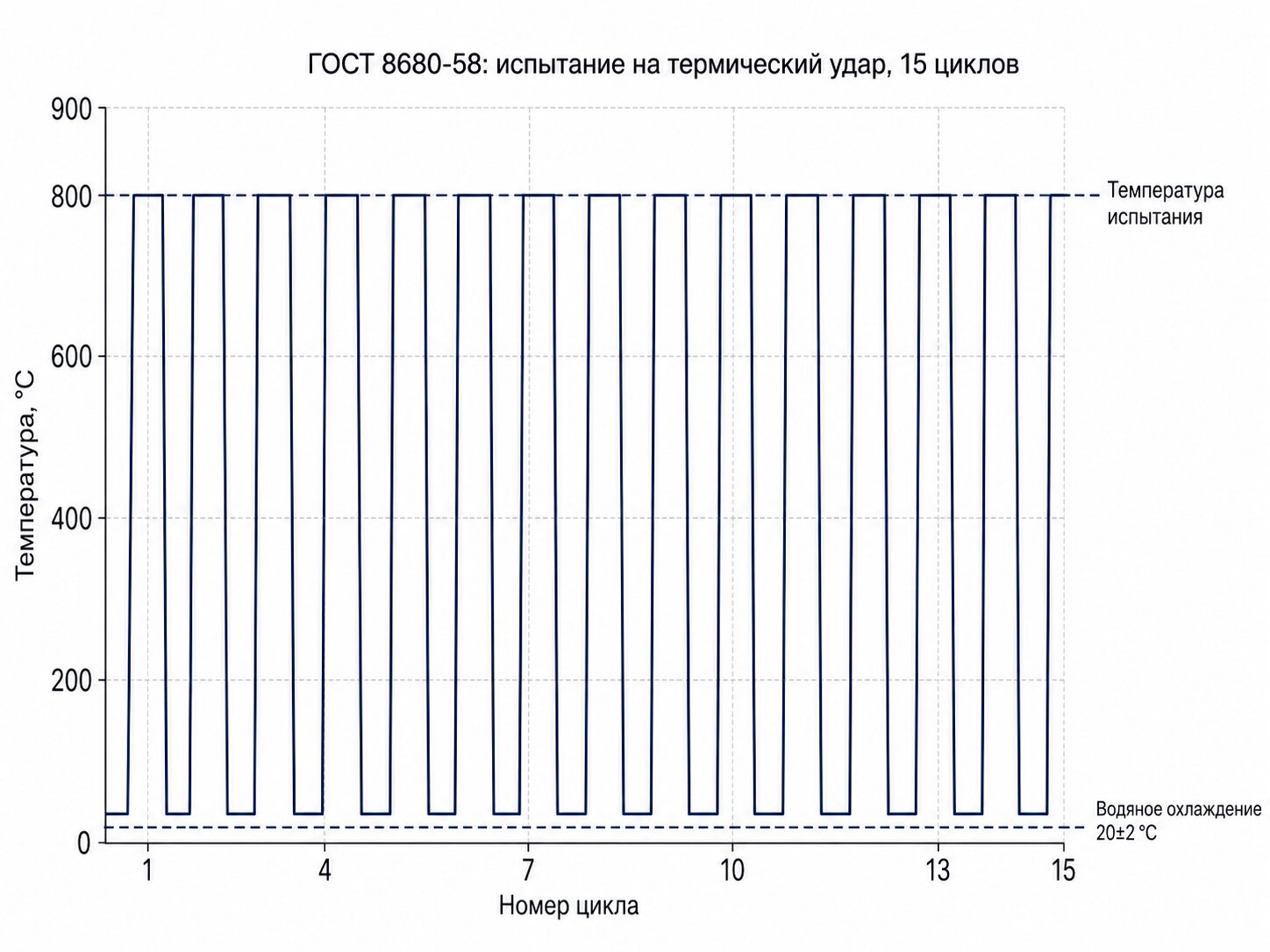

Схема испытания кварцевого стекла на термоудар по ГОСТ 8680-58 — 15 циклов «800°C → вода»

ГОСТ 8680-58 задаёт методику для труб из прозрачного кварцевого стекла. Согласно ГОСТ 8680-58, трубы со стенкой до 2.5 мм должны выдержать 15-кратное испытание по режиму «нагрев до 800°C, погружение в воду 20±2°C» без трещин и разрушения. Пятнадцать циклов отбраковывают изделия со скрытыми дефектами: газовыми включениями, свилями, начавшейся кристобализацией.

ГОСТ 22290 описывает метод испытания кварцевого стекла на устойчивость к кристаллизации поверхности, той самой девитрификации, что снижает термическую устойчивость кварцевого стекла при долгой работе на высоких температурах. Лабораторный режим «800°C, вода» жёстче бытовых перепадов, но мягче предельной закалки 1080°C. Логика теста проста: режим должен быть достаточно суров, чтобы вскрыть дефект, и достаточно стандартен, чтобы партии сравнивались между собой. Изделие, прошедшее 15 циклов по ГОСТ 8680-58, имеет подтверждённый запас для реальной эксплуатации.

Как избежать термоудара, правила эксплуатации

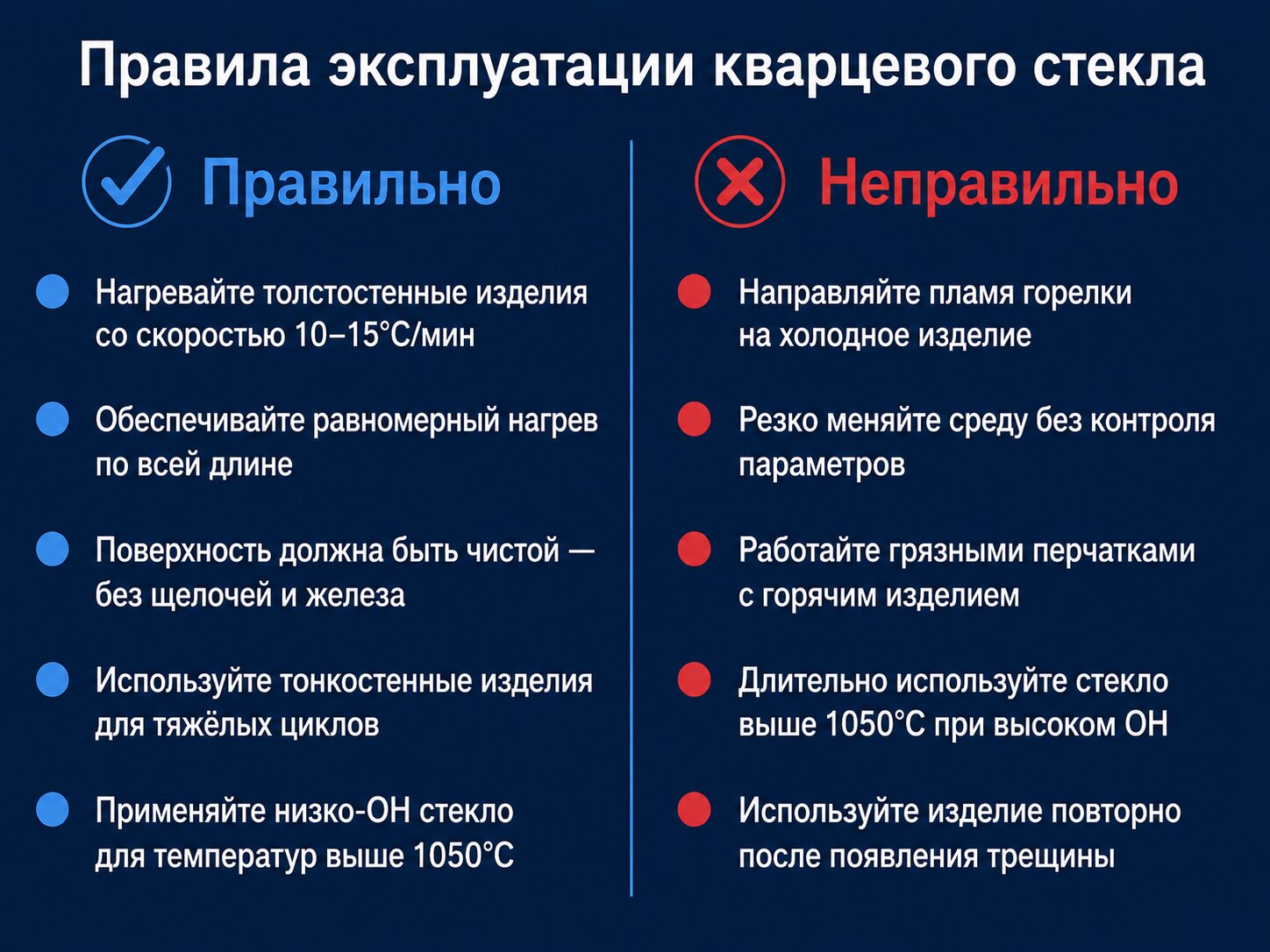

Правила эксплуатации кварцевого стекла — допустимые и недопустимые режимы нагрева и охлаждения

Профилактика термоудара кварцевого стекла сводится к контролю скорости и чистоты, а не к выбору более «прочной» марки. Скорость нагрева для толстостенных изделий держат в пределах 10-15°C в минуту до выхода на рабочую температуру, это снимает большую часть напряжений по толщине стенки.

1. Контролируйте скорость нагрева и охлаждения. Чем толще стенка и ниже теплопроводность (около 1.3 Вт/(м·K)), тем медленнее должен идти разогрев, тонкостенную трубку вводят в зону быстрее, чем массивный тигель.
2. Берегите чистоту поверхности. Щёлочи, железо, ржавчина запускают кристобализацию ниже штатного порога 1000°C. Горячее изделие нельзя брать грязными перчатками: отпечаток с примесями становится очагом кристаллизации.
3. Учитывайте толщину стенки. Тонкостенное изделие переносит перепад лучше: градиент по сечению меньше, напряжения ниже. Где режим жёсткий, выбирают минимально допустимую стенку.
4. Подбирайте марку по OH-группам. Для длительной работы выше 1050°C берут кварц с низким содержанием гидроксила, кристобалит на нём растёт медленнее на те самые 30-45%.
5. Не допускайте локального перегрева. Точечный нагрев горелкой создаёт резкий градиент на малой площади, пламя ведут, прогревая зону равномерно.

Готовые кварцевые трубки и кварцевые тигли подбирают под рабочий режим заранее, по толщине стенки и предельной температуре. Так стойкость к термоудару кварцевого стекла закладывают ещё на этапе заказа, а не подбором «прочной» марки по факту. По нашим поставкам видно: изделия, которые выходят из строя досрочно, чаще гибнут не от одного перепада, а от загрязнённой поверхности и пропущенного контроля чистоты партии.

Частые вопросы

Какой перепад температур выдерживает кварцевое стекло?

Прозрачное кварцевое стекло выдерживает перепад около 1080°C: закалку с 1100°C погружением в воду 20°C, трёхкратно без разрушения. Тонкостенные изделия охлаждают на воздухе от температур выше 1300°C. Конкретный предел зависит от толщины стенки, чистоты поверхности и состояния изделия.

Почему кварцевое стекло термостойче боросиликатного?

Причина в ТКЛР: у кварца он равен 5.5×10⁻⁷ K⁻¹ против 33×10⁻⁷ K⁻¹ у боросиликата, почти в 6 раз ниже. Термические напряжения при заданном перепаде прямо пропорциональны ТКЛР, поэтому при равном перепаде в кварце они в 6 раз слабее. Дополнительно у кварца выше рабочая температура (1200°C против 500°C) и температура размягчения (1550°C против 820°C).

Можно ли резко охлаждать кварцевое стекло водой?

Да, прозрачный кварц переносит закалку с 1100°C в воду 20°C трёхкратно. По ГОСТ 8680-58 трубы со стенкой до 2.5 мм проходят 15 циклов «нагрев до 800°C, вода 20±2°C». Запас тем выше, чем тоньше стенка и чище поверхность. Загрязнённое или закристаллизованное изделие может разрушиться раньше.

Почему кварцевая труба трескается после многих циклов нагрева?

Разрушение при термоциклировании вызывает не единичный перепад, а накопленная девитрификация: рост кристобалита на поверхности SiO₂. При остывании кристобалитовый слой проходит инверсию при 200-270°C со скачком плотности, что даёт микротрещины и отслаивание. Поверхность теряет прочность, и труба ломается при перепаде, который раньше переносила без последствий.

Что такое кристобализация и как она связана с термоударом?

Кристобализация — это кристаллизация поверхности кварцевого стекла с образованием кристобалита, кристаллической фазы SiO₂. Ниже 1000°C она обычно не идёт, но загрязнения (щёлочи, железо, ржавчина) и OH-группы выше 30 ppm при температуре выше 1050°C ускоряют рост на 30-45%. Закристаллизованный слой при остывании трескается и снижает термостойкость, приближая разрушение от термоудара.

Какая рабочая температура у кварцевого стекла?

Рабочая температура прозрачного кварцевого стекла достигает 1200°C, температура размягчения составляет 1550°C. Для сравнения, боросиликатное стекло ограничено 500°C при размягчении 820°C. Длительная работа выше 1050°C ускоряет девитрификацию, поэтому для таких режимов выбирают марки с низким содержанием OH-групп.

По какому ГОСТу испытывают кварцевое стекло на термостойкость?

Термостойкость труб проверяют по ГОСТ 8680-58: 15-кратный цикл «нагрев до 800°C, погружение в воду 20±2°C» без разрушения для стенки до 2.5 мм. Устойчивость поверхности к кристаллизации оценивают по ГОСТ 22290. Оба метода вскрывают скрытые дефекты и начавшуюся девитрификацию, отбраковывая изделия с пониженным ресурсом.
