Почему мутнеет кварцевая трубка и что делать

Содержание

Помутнение кварцевой трубки определяется двумя принципиально разными явлениями, и первый шаг диагностики отличить одно от другого. Первое явление, девитрификация, идёт как кристаллизация аморфного SiO₂ с образованием кристобалита. Она необратима, очисткой не снимается, трубку заменяют. Второе явление — поверхностный налёт и загрязнение солями жёсткости, органикой, металлическими плёнками. Оно обратимо и удаляется промывкой.

Девитрификация даёт равномерный белый матовый слой, чаще снаружи, в зоне максимального нагрева. Кристаллизация с помутнением начинается при 1200 °C, поэтому длительная рабочая температура кварцевого стекла не превышает 1000 °C (по данным ngpedia.ru). При загрязнении поверхности щелочами, натрием, металлическими частицами или отпечатками пальцев порог падает до 1000 °C и ниже: эти частицы работают центрами кристаллизации.

Поверхностный налёт выглядит как пятна, разводы или белая накипь и часто локализован там, где контактировала вода или реагент. Известковый налёт в УФ-стерилизаторах снимается деионизированной водой и слабой кислотой, лимонной или уксусной. Тяжёлые случаи требуют плавиковой кислоты HF со средствами защиты. Кварцевое стекло инертно ко всем кислотам, кроме плавиковой HF и фосфорной H₃PO₄. Помутнение кварцевого стекла причины имеет разные, но диагностика всегда начинается с одного вопроса: изменилась структура стекла или загрязнилась поверхность. От ответа зависит, чистить трубку или менять.

Где чаще всего мутнеют трубки

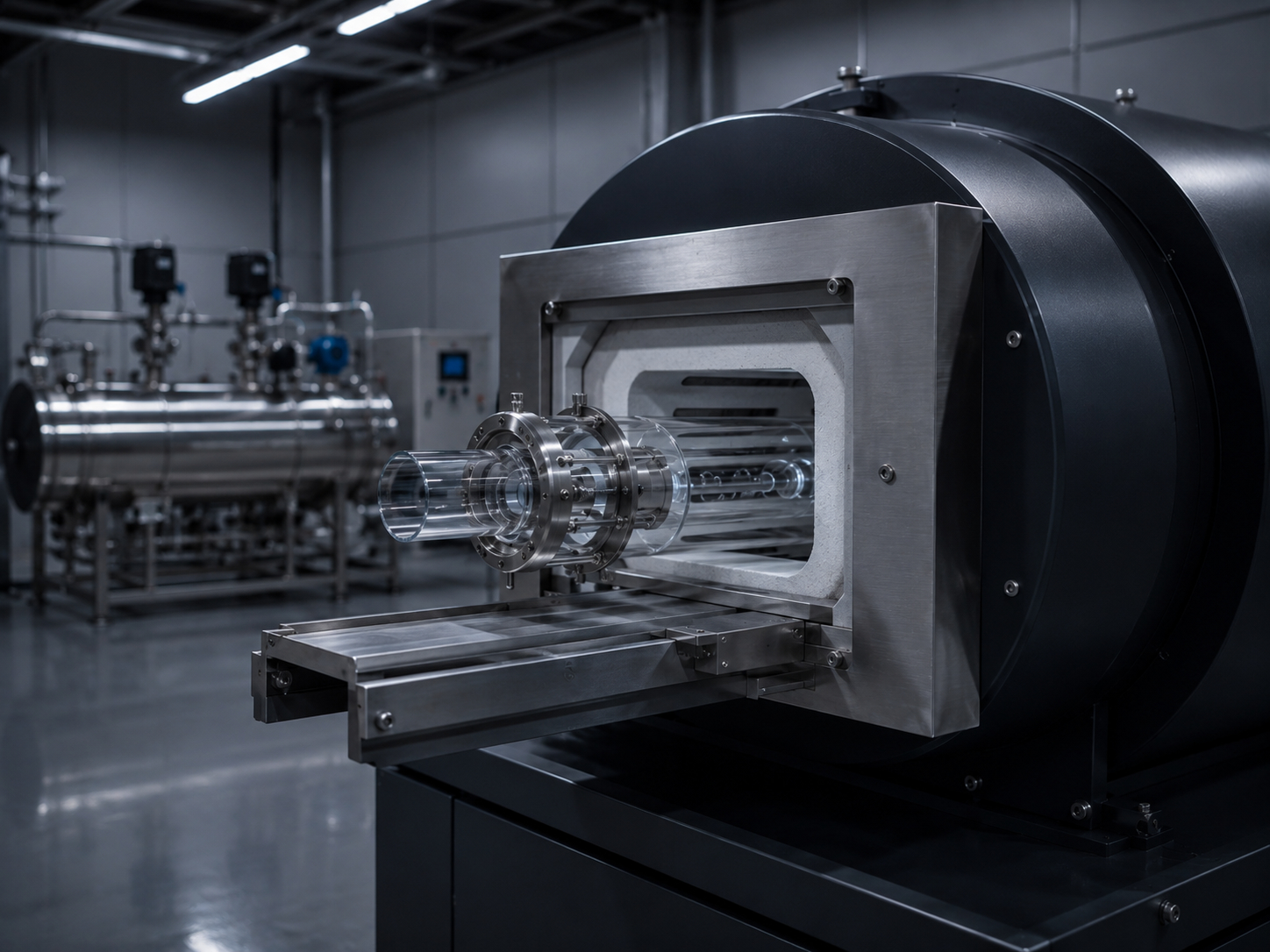

Кварцевые трубки в трубчатых печах и УФ-стерилизаторах — где чаще всего происходит помутнение кварцевого стекла

Помутнение кварцевого стекла привязано к режиму эксплуатации, и по месту установки причину предсказывают ещё до осмотра. Диффузионные и трубчатые печи держат высокотемпературный режим, и здесь доминирует девитрификация в зоне нагревателя. УФ-стерилизаторы воды дают белый налёт на кварцевой трубке иного рода: это соли жёсткости, осаждённые из воды на поверхности чехла лампы.

Где вода и реагенты, там налёт; где предельная температура, там кристаллизация. По нашему опыту входного контроля, марку подбирают под верхнюю границу режима: для длительной работы у 1000 °C берут одну марку, для кратковременных пиков к 1200 °C другую. Ошибка в подборе марки под температуру ускоряет расстекловывание в разы, и трубка мутнеет за недели вместо месяцев.

Что происходит со стеклом — свойства и механизм

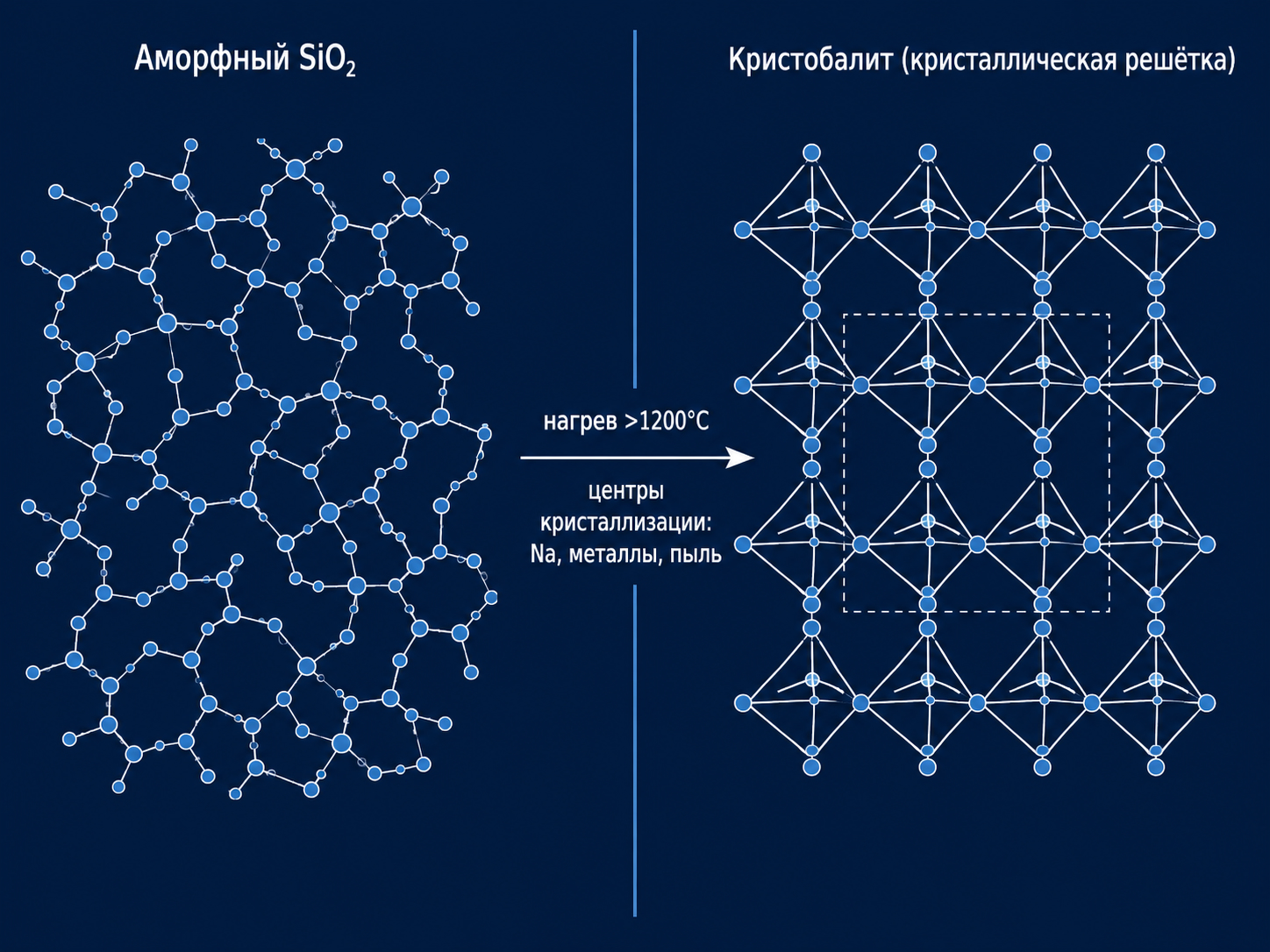

Девитрификация кварцевого стекла — переход аморфного SiO2 в кристаллическую решётку кристобалита

Кварцевое стекло это аморфная сетка SiO₂ без дальнего порядка. Температура размягчения 1550 °C, ТКЛР 5.5×10⁻⁷ K⁻¹, плотность 2.20 г/см³. Низкое расширение объясняет, почему стекло терпит резкие перепады до определённого предела, а дальше начинается перестройка структуры.

Девитрификация

Кристаллизация SiO₂ переводит атомы кремния и кислорода из беспорядочной сетки в упорядоченную решётку кристобалита. По данным ngpedia.ru, процесс с видимым помутнением стартует при 1200 °C, ниже идёт медленно. Продукт кристаллизации, кристобалит, это кристаллическая форма SiO₂ (micqstore.com, chem21.info). Именно он даёт белый матовый слой, который и принимают за помутнение. Почему одна трубка мутнеет за смену, а другая держится год в том же режиме? Разница в чистоте поверхности и точности температурного контроля, а не в самом материале.

Загрязнение и налёт

Центрами кристаллизации служат щёлочи, натрий, металлические частицы, пыль и жир от рук. С ними расстекловывание идёт уже при 1000 °C и ниже. Кислотная среда при нагреве дополнительно ускоряет кристобализацию кварцевой трубки. Химически кварц инертен ко всем кислотам, кроме плавиковой HF и фосфорной H₃PO₄. Известковый налёт солей жёсткости стоит особняком: он оседает на поверхности и структуру стекла не затрагивает.

Почему трескается

Опасность кристобалита проявляется при остывании. Ниже 270 °C он претерпевает фазовый переход β→α с резким изменением объёма. Возникают микротрещины, и при следующих циклах нагрев-охлаждение трубка растрескивается по этим дефектам. Термоудар работает ускорителем: локальный перегрев рождает первые центры кристаллизации, вокруг которых кристобалит растёт дальше.

Вот почему помутневшая трубка опаснее прозрачной даже при том же режиме. Прозрачное стекло однородно, а слой кристобалита становится источником напряжений при каждом термоцикле.

Как отличить девитрификацию от налёта

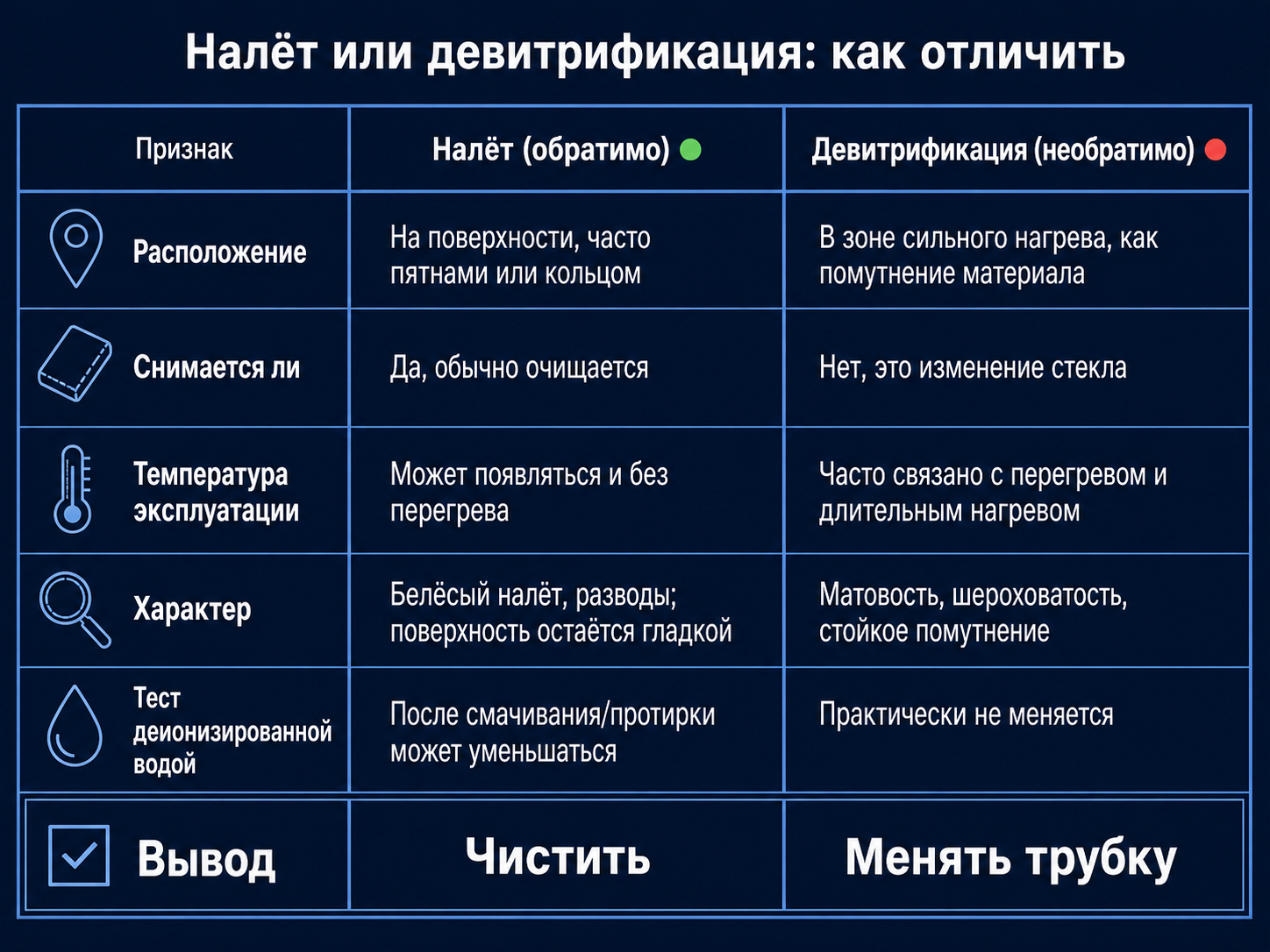

Диагностика помутнения кварцевого стекла — таблица отличий налёта от девитрификации кварцевой трубки

Диагностический вопрос один: перед вами изменение структуры стекла или слой на поверхности. Кварцевая трубка помутнела что делать, зависит от ответа на него. Определить причину можно за минуту, не отправляя образец в лабораторию, по трём признакам: снимается ли слой механически, при какой температуре трубка работала, как выглядит помутнение.

Тест деионизированной водой решает спор. Если после протирки и высыхания матовость на месте и однородна, это девитрификация. Если слой стал тоньше или сместился, значит поверхностное загрязнение. На входном контроле мы бракуем трубку с матовым слоем, который не меняется после промывки: такое стекло уже начало кристаллизоваться и до печи не доедет.

Что делать, если это налёт

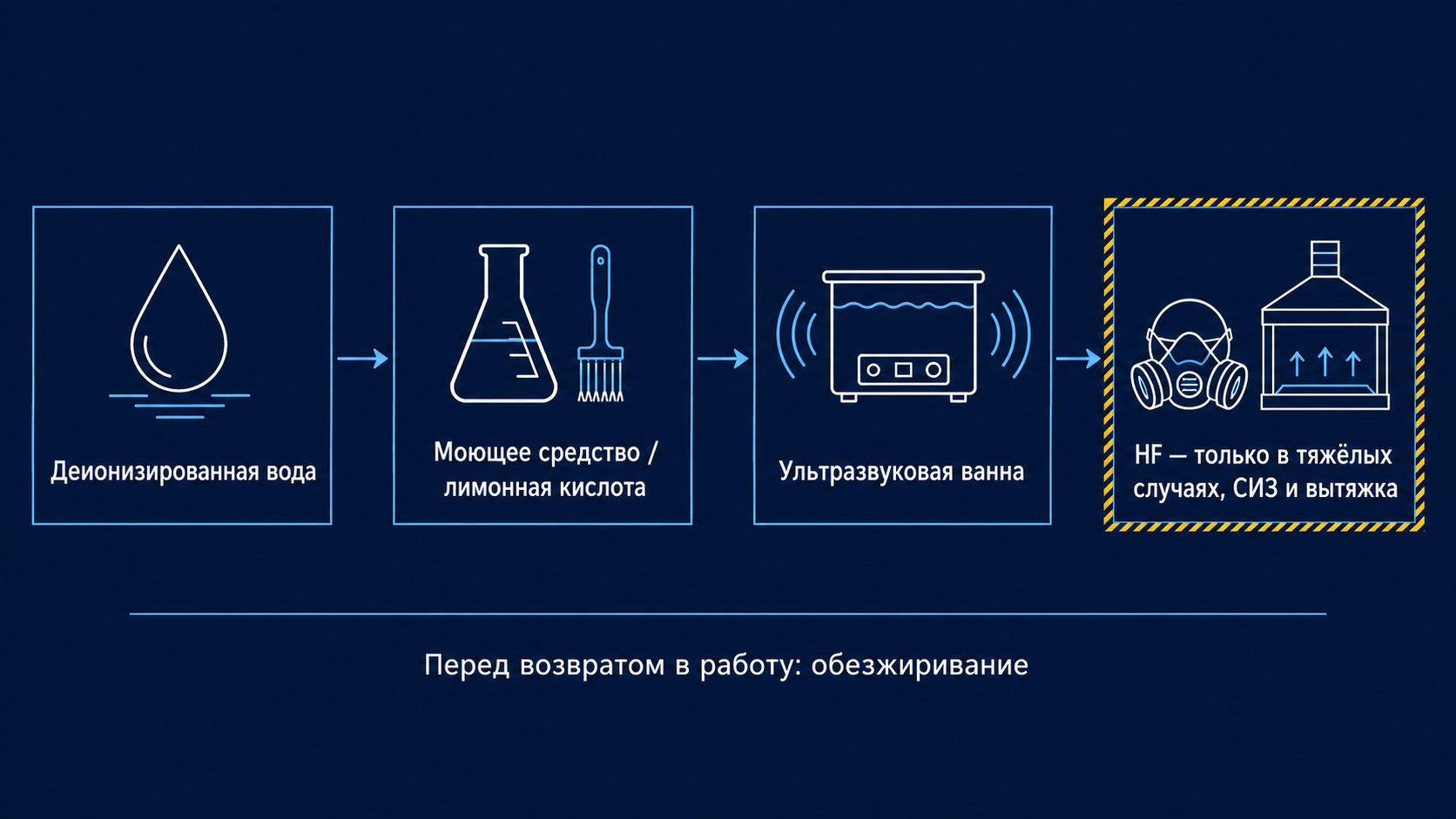

Как очистить кварцевую трубку от налёта — этапы от деионизированной воды до ультразвуковой ванны

Обратимый случай чистят по возрастанию агрессивности реагента: от воды к кислоте, и только в крайнем случае к HF. Порядок важен, потому что сильные средства без нужды повреждают поверхность и создают новые центры кристаллизации. Как очистить кварцевую трубку без вреда для стекла — пройти эти пять шагов по возрастанию.

1. Деионизированная вода. Промыть и протереть безворсовой салфеткой. Обычная водопроводная вода оставит новые соли, поэтому только деионизированная.
2. Мягкое моющее средство. Снимает жир и органику. Абразивы недопустимы из-за риска царапин, а каждая царапина становится будущим центром кристаллизации.
3. Слабая кислота. Лимонная кислота или уксус растворяют известковый налёт и соли жёсткости УФ-ламп. Выдержать 20-40 минут, промыть.
4. Ультразвуковая ванна. Для сложной геометрии и стойких отложений. Работает вместе со слабокислым раствором.
5. Плавиковая кислота HF. Только тяжёлые случаи и только со СИЗ и вытяжкой, потому что HF коррозийна и травит кварц. Контакт минимальный, сразу нейтрализация и промывка.

Перед возвратом в работу трубку обезжиривают и берут в чистых перчатках. Голыми руками касаться нельзя: отпечаток оставляет натрий и жир, будущий очаг девитрификации при первом же прогреве.

Что делать, если это девитрификация

Кристобалит это не слой на поверхности, а перестроенная структура самого стекла. Ни промывка, ни ультразвук, ни HF не восстановят аморфную сетку SiO₂: удалить кристаллическую фазу можно только вместе с телом трубки. Поэтому девитрификация кварцевого стекла означает замену. Можно ли доработать трубку до плановой остановки или менять сразу?

Остаточный ресурс оценивают по площади и расположению матового слоя. Небольшой участок вне зоны напряжений позволяет доработать до плановой замены, но с контролем при каждом термоцикле: кристобализация трубки прогрессирует, а фазовый переход β→α ниже 270 °C добавляет микротрещины.

Менять немедленно, если:

• матовый слой охватывает зону нагрева по всей окружности;
• видны трещины, сколы, локальные вздутия стекла;
• трубка работает в вакууме или под давлением;
• обрыв означает аварийную остановку и порчу садки.

Как продлить срок службы и замедлить помутнение

Скорость расстекловывания задаётся температурой, чистотой поверхности и атмосферой печи. Управляя этими тремя факторами, ресурс трубки растягивают в разы без смены материала.

1. Не превышать рабочую температуру. Длительно до 1000 °C, пики к 1200 °C кратковременно. Каждые лишние 50 °C над порогом кратно ускоряют кристобализацию.
2. Монтаж в чистых перчатках. Обезжирить трубку перед первым прогревом. Один отпечаток пальца оставляет очаг девитрификации.
3. Контроль атмосферы. Щелочные пары, натрий и металлическая пыль в печи оседают на стекле и запускают кристаллизацию при пониженной температуре.
4. Приработка новой трубки. Прогрев до рабочей температуры с поворотом на 90° каждые 2 часа в первые 12-24 часа (highlyeducatedti.com). Так снижается риск локальной девитрификации от неравномерного нагрева.
5. Подбор марки под режим. Чем выше температура и агрессивнее среда, тем выше требования к чистоте стекла.

Есть и обратная сторона процесса. Контролируемая мелкокристаллическая девитрификация работает защитным слоем и продлевает ресурс диффузионных труб на 25-50 % (highlyeducatedti.com). По нашим наблюдениям приработки, аккуратный первичный прогрев формирует именно такой равномерный слой вместо очаговых кристаллов, которые трескают стекло. Понимая, почему мутнеет кварцевая трубка в конкретном процессе, режим настраивают так, что плановая замена наступает раньше аварийной. Разница между грамотной приработкой и запуском с холода на полную мощность измеряется месяцами ресурса.

Какую марку и параметры выбрать под температурный режим

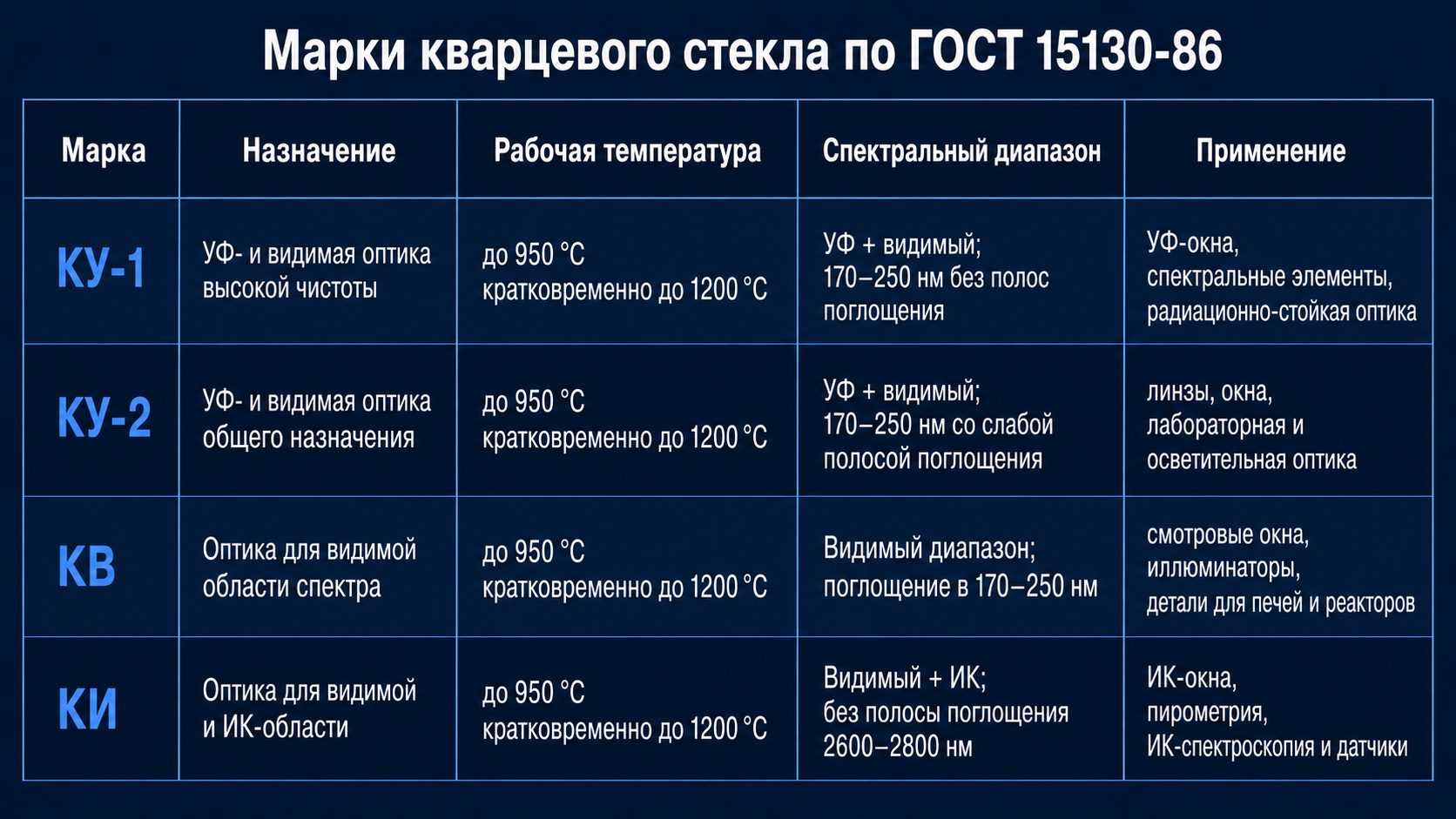

Сравнение марок кварцевого стекла КУ-1 КУ-2 КВ КИ по ГОСТ 15130-86 — рабочая температура и применение

Марка задаёт не только спектр пропускания, но и косвенно стойкость к режиму через чистоту стекла. Кварцевая трубка потеряла прозрачность чаще там, где марку выбрали без учёта верхней границы температуры и спектральных требований. Марки нормирует ГОСТ 15130-86, и он же задаёт показатели качества и спектральное пропускание для каждой из них.

Для длительной работы у 1000 °C и УФ-облучения берут КУ-1 или КУ-2 по ГОСТ 15130-86, для видимого и ближнего ИК подойдёт КВ, для ИК-нагрева КИ. Трубки изготавливают Ø10-300 мм длиной до 3000 мм под чертёж заказчика. Дополнительно мы контролируем содержание гидроксильных OH-групп в стекле, поскольку связанная вода тоже влияет на поведение материала под нагревом.

Итог по вопросу, почему мутнеет кварцевая трубка: либо кристаллизуется стекло, либо загрязняется поверхность, и марка под режим отодвигает первый сценарий. Если нужна трубка под конкретный процесс, пришлите чертёж, рабочую температуру и среду, и наш технолог подберёт марку и толщину стенки. Это надёжнее, чем менять помутневшую трубку каждый сезон.

Частые вопросы

Почему кварцевая трубка становится белой и матовой?

Белый матовый слой указывает на девитрификацию: аморфный SiO₂ кристаллизуется в кристобалит. Процесс с видимым помутнением начинается при 1200 °C, а при загрязнении поверхности щелочами и металлами уже при 1000 °C и ниже. Слой не снимается очисткой, потому что структура стекла изменилась.

При какой температуре мутнеет кварцевое стекло?

Кристаллизация с помутнением стартует при 1200 °C. Длительная рабочая температура кварцевого стекла до 1000 °C, выше кристобализация идёт быстро. Загрязнения на поверхности снижают порог до 1000 °C и ниже.

Можно ли восстановить помутневшую кварцевую трубку?

Если это поверхностный налёт, то да, промывкой деионизированной водой, слабой кислотой или ультразвуком. Если это девитрификация с кристобалитом, то нет: изменена структура стекла, трубку заменяют. Отличить помогает тест: девитрификация не меняется после промывки.

Чем безопасно очистить кварцевую трубку от налёта?

От известкового налёта и солей жёсткости подходят деионизированная вода, лимонная кислота или уксус, при стойких отложениях ультразвуковая ванна. Плавиковую кислоту HF применяют только в тяжёлых случаях, со СИЗ и вытяжкой. Абразивы и голые руки исключены: царапины и отпечатки становятся центрами кристаллизации.

Опасно ли эксплуатировать помутневшую трубку?

Слой кристобалита при остывании ниже 270 °C претерпевает фазовый переход β→α с изменением объёма, что даёт микротрещины и растрескивание при термоциклировании. Трубку в вакууме или под давлением с матовым слоем в зоне нагрева меняют немедленно. Поверхностный налёт такой опасности не несёт.

Чем отличается налёт от девитрификации?

Налёт лежит слоем на поверхности из солей или органики, снимается механически и растворяется в кислоте. Девитрификация затрагивает само стекло на уровне кристаллизации, она необратима и очисткой не удаляется. Проверка: если после промывки деионизированной водой матовость однородна и на месте, это девитрификация.

Мутнеет снаружи или изнутри — в чём разница причин?

Снаружи в зоне нагрева обычно кристаллизуется стекло от высокой температуры и загрязнений атмосферы печи. Изнутри чаще осаждается налёт от воды, реагентов или продуктов процесса. Место помутнения даёт первую подсказку о том, чистить трубку или менять.

Нужна замена помутневшей трубки или подбор марки под режим — пришлите чертёж и параметры процесса, технолог рассчитает исполнение.
