Периодичность замены кварцевых стёкол в УФ-установках

Содержание

Периодичность замены кварцевых стёкол в УФ-установках считается не по календарю, а по падению коэффициента пропускания на 254 нм (КП254) ниже порога, при котором бактерицидная доза опускается меньше 30 мДж/см² — минимума по СанПиН 2.1.3684-21. Чистый кварцевый чехол марок КУ-1 или КВ пропускает 85-90 % излучения на длине волны 254 нм. Слой отложений толщиной 0,5 мм срезает пропускание на 30-40 %, поэтому доза падает до срабатывания УФ-датчика.

Деградация идёт по двум механизмам. Первый — обратимое загрязнение чехла солями кальция, железа и биоплёнкой, которое снимается кислотной чисткой с интервалом 3-6 месяцев. Второй — необратимая соляризация самого SiO₂ под жёстким УФ: помутневшее стекло восстановлению не подлежит, чехол меняют через 2-3 года. При содержании железа выше 1 мг/л или жёсткости выше 6 мг-экв/л отложения нарастают быстрее, и замену планируют ежегодно.

Точный интервал задаёт не таблица, а показания УФ-датчика интенсивности и счётчик наработки лампы: замену назначают, когда датчик фиксирует падение потока к пороговому уровню при уже очищенном чехле. Инженеры «Кварц-Пром» ведут расчёт по этим двум параметрам одновременно.

Зачем менять кварцевый чехол, роль стекла в УФ-обеззараживании

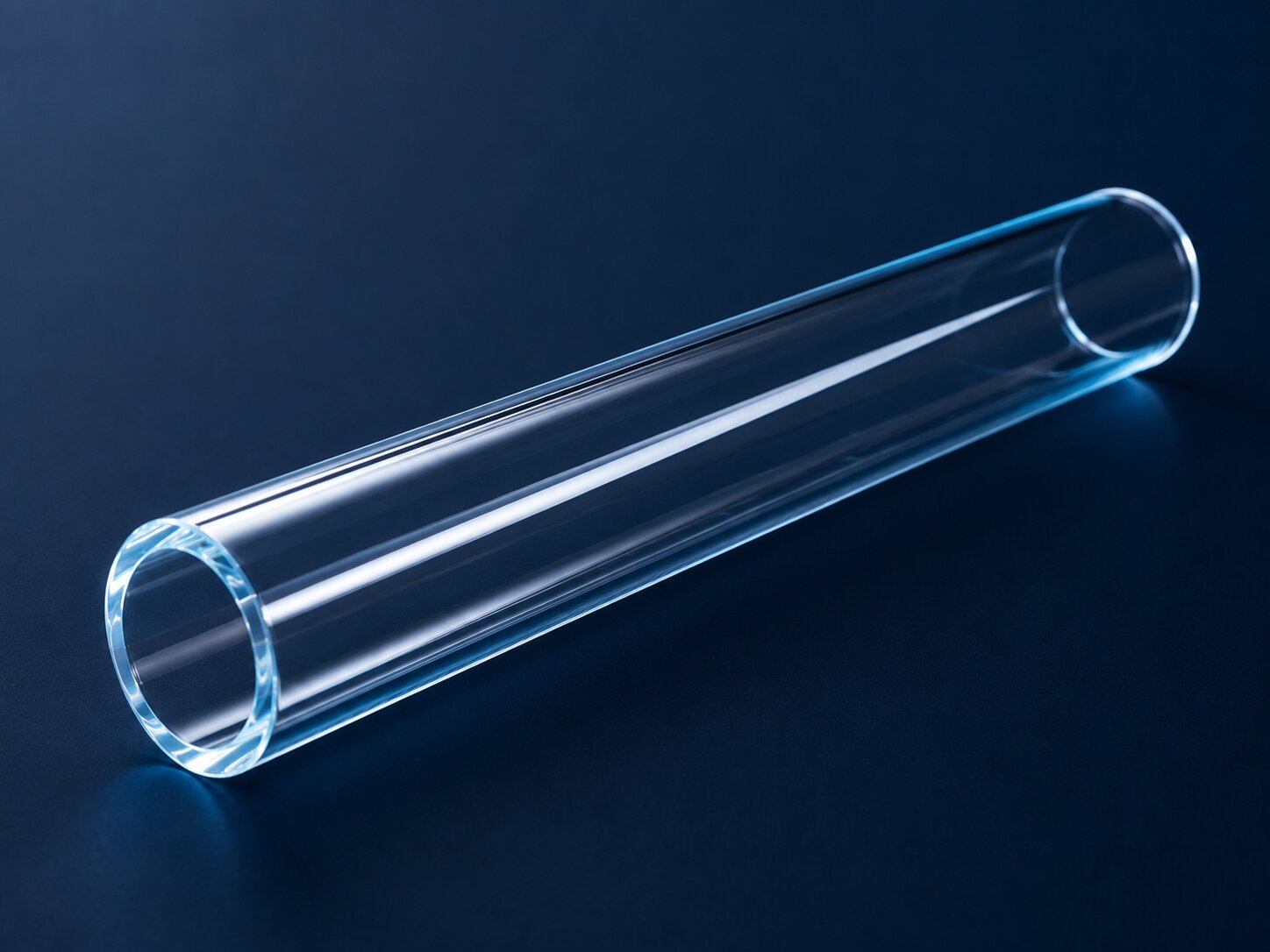

Прозрачное кварцевое стекло УФ-лампы — оптическая чистота и пропускание УФ-излучения

Между лампой и потоком воды стоит одна деталь толщиной 1,5-2,5 мм, и от её прозрачности зависит, выживут ли бактерии на выходе установки. Кварцевый чехол (SiO₂) держит УФ-лампу в сухой полости, отделяя её от воды, и одновременно пропускает бактерицидную линию 254 нм к потоку. Часть ламп излучает и линию 185 нм (озонообразующую); её пропускание чистый кварц тоже сохраняет.

Обеззараживание держится на дозе — произведении интенсивности УФ на время контакта, в мДж/см². Прозрачность стекла на 254 нм описывают коэффициентом пропускания на 254 нм (КП254). Снижение пропускания кварцевого чехла бьёт по дозе напрямую: мутный или обросший чехол срезает интенсивность, доза УФ падает, и заявленная инактивация не набирается.

Ключевые показатели контроля:

• КП254 — доля УФ 254 нм, прошедшая сквозь стекло, %;
• доза УФ — мДж/см², целевой параметр обеззараживания;
• наработка лампы — часы до деградации потока.

Арифметика жёсткая: падение КП254 с 70 до 60 % требует в 1,5-2 раза больше ламп или энергии, чтобы удержать прежнюю дозу. Для коммунальных стоков доза нормируется от 30 мДж/см² (СанПиН 2.1.3684-21), микробиологические лимиты — по СанПиН 1.2.3685-21. По опыту подбора и контроля партий кварцевых чехлов в «Кварц-Пром» видят: доза чаще проваливается из-за состояния чехла, чем из-за лампы.

Два механизма деградации, загрязнение и соляризации

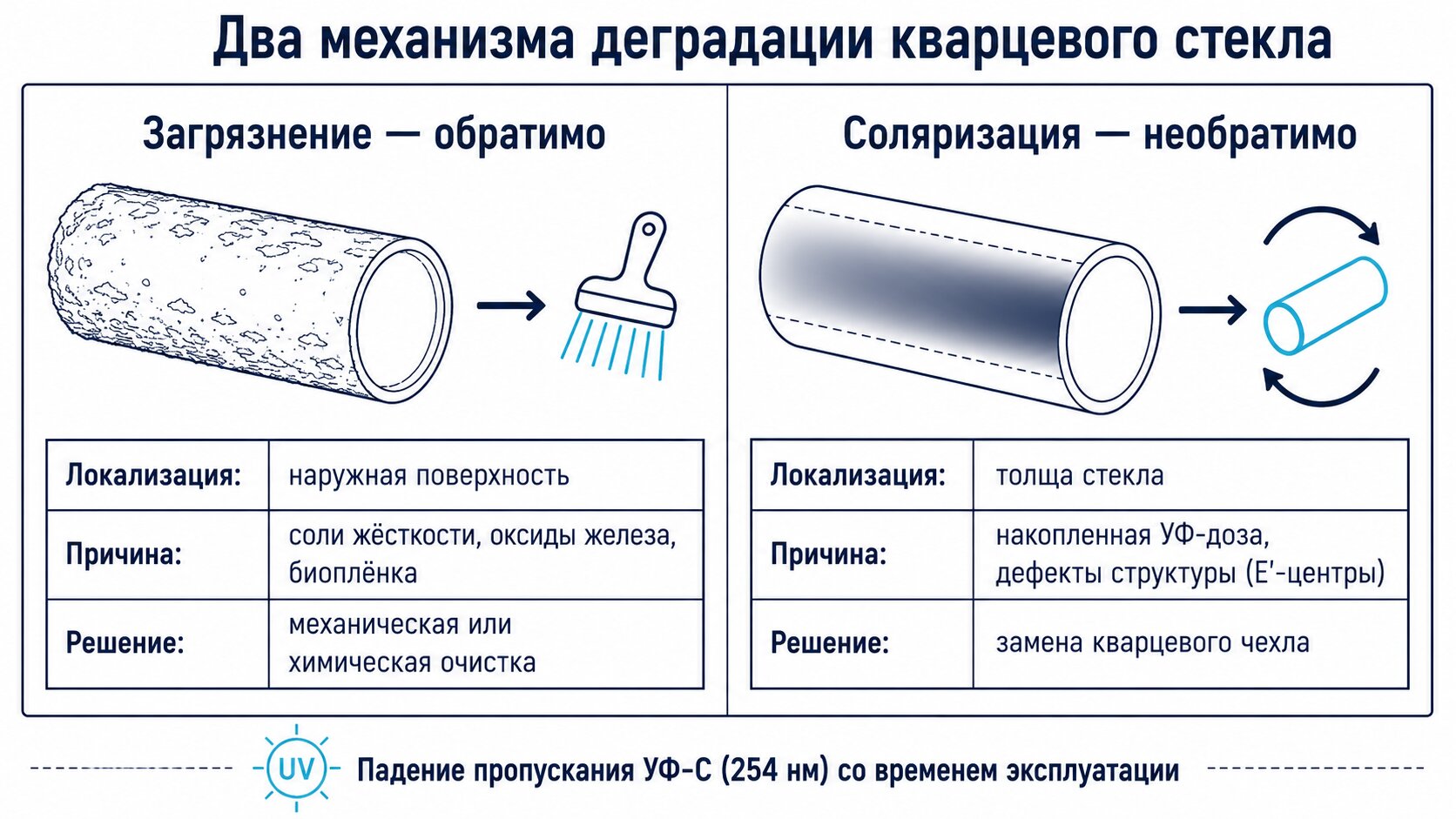

Загрязнение и соляризация кварцевого стекла — два механизма деградации УФ-чехлов

Новый кварцевый чехол пропускает 85-90 % излучения на длине волны 254 нм. К концу срока службы через него проходит меньше половины бактерицидного потока, и виноваты в этом два совершенно разных процесса. Один смывается тряпкой за пять минут, второй не лечится ничем, кроме замены.

Загрязнение (fouling) — осаждение солей жёсткости, соединений железа и биоплёнки на внешней поверхности чехла, обращённой к воде. Налёт толщиной около 0,5 мм срезает пропускание на 30-40 %. Процесс обратимый: механическая и кислотная очистка кварцевых чехлов от налёта возвращает прозрачность почти к исходной.

Соляризация — образование центров окраски в толще самого стекла SiO₂ под действием жёсткого УФ 254 и 185 нм. Дефекты структуры поглощают свет изнутри материала, и собственное пропускание падает необратимо. Деградация кварцевого стекла на 254 нм лечится только заменой.

КП254 — коэффициент пропускания на 254 нм, доля бактерицидного потока, проходящего сквозь чистый чехол.

Как отличить одно от другого на месте? Снимите чехол и промойте. Если после чистки прозрачность вернулась — это была накипь. Если стекло осталось дымчатым, с сероватым или фиолетовым отливом по всей толще, значит соляризация зашла далеко, и замер потока подтвердит падение КП254. Марки КУ-1 и КВ держатся дольше КИ именно потому, что их структура медленнее набирает центры окраски.

Механизм загрязнения и факторы воды (жёсткость, железо, температура)

Слой карбонатно-железистых отложений в 0,1 мм срезает пропускание на длине волны 254 нм примерно на 10-15 %. Налёт растёт не равномерно, а рывками: скорость задаёт химия воды, проходящей через камеру обеззараживания. Чем плотнее корка на поверхности из SiO₂, тем быстрее падает КП254 и тем раньше приходит срок промывки.

Ключевые пороги, за которыми обрастание ускоряется:

• Жёсткость выше 6 мг-экв/л — слой отложений нарастает на 1-3 мм в месяц, кальцит CaCO₃ и магнезит MgCO₃ кристаллизуются прямо на кварцевом стекле.
• Железо Fe выше 0,3 мг/л — гидроксид железа Fe(OH)₃ выпадает бурым осадком и цементирует минеральную плёнку, ускоряя осадкообразование.
• Температура воды выше 40 °C — смещает карбонатное равновесие, кристаллизация солей идёт заметно быстрее.
• Органика и биоплёнка — при застое и низком расходе на поверхности закрепляется слизистый налёт, рассеивающий УФ.

В цифрах интервал выглядит так: в мягкой прозрачной воде с жёсткостью до 3-4 мг-экв/л и железом в норме между чистками спокойно проходит 5-10 месяцев. Средний ориентир очистки кварцевых чехлов от налёта — 3-6 месяцев. В тяжёлой воде с высоким железом и температурой чистить приходится чаще, иногда раз в 6-8 недель, иначе снижение пропускания кварцевого чехла уводит дозу УФ ниже нормируемых 30 мДж/см².

Промывку ведут при выводе установки на ТО: чехлы замачивают в 5-10 % растворе щавелевой или лимонной кислоты, затем ополаскивают. Кислота растворяет карбонаты и железо, не травмируя полированную поверхность.

Механизм соляризации и роль марки кварцевого стекла КУ-1/КВ/КИ

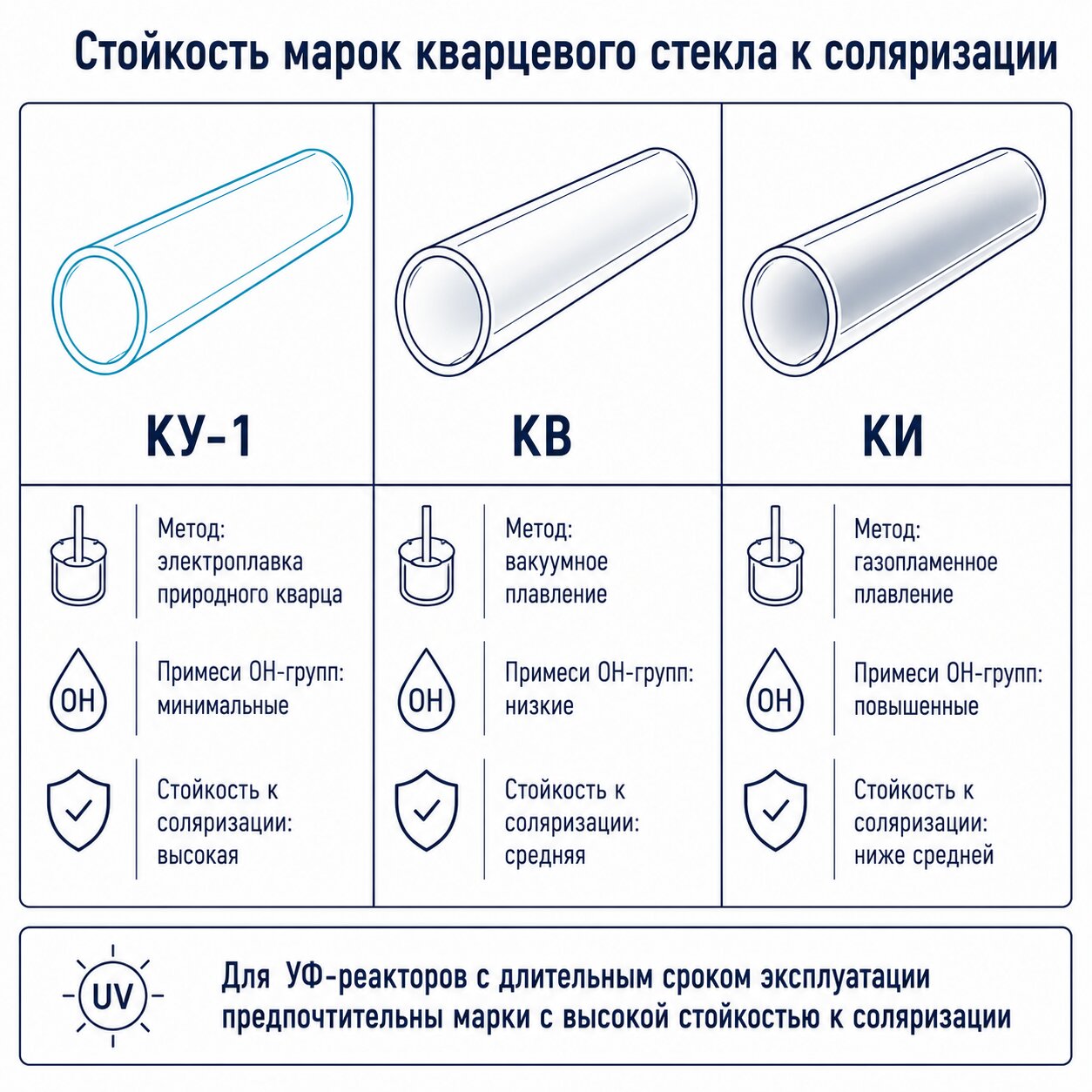

Сравнение марок кварцевого стекла КУ-1, КВ и КИ по стойкости к соляризации

Соляризация — накопление центров окраски в SiO₂ под коротковолновым УФ. Скорость падения пропускания зависит от двух факторов: чистоты сырья и содержания OH-групп. Чем больше примесей металлов и структурных дефектов, тем быстрее стекло мутнеет на линии 254 нм.

По отраслевой методике испытаний на радиационно-оптическую устойчивость, тест соляризации ведут облучением на 254 нм при 10 мВт/см² в течение 100-1000 ч с замером падения пропускания. Порог годности — потеря менее 5 % абсолютного пропускания за 1000 ч. Ультрачистый низкодефектный кварц укладывается около 6 % за тот же ресурс. Обычное или дефектное стекло теряет 25-30 %, почти в пять раз быстрее. Отдельно деградирует собственная колба лампы: реальный выход УФ падает примерно до 70 % от исходного уже после 2000 ч, и это накладывается на потери в чехле.

Марки по ГОСТ 15130-86 различаются именно стойкостью к деградации кварцевого стекла под УФ 254 нм.
<

Высокое OH снижает стойкость к линии 185 нм, но улучшает пропускание глубокого УФ у КУ-1 — компромисс решается под конкретную лампу.

Мы в «Кварц-Пром» изготавливаем кварцевые чехлы и трубки по чертежам заказчика, Ø10-300 мм, с контролем OH-групп в каждой партии (5-150 ppm). На практике переход с КИ на КУ-1 сдвигает срок службы кварцевого чехла УФ-лампы в разы: марка стекла напрямую двигает дату замены.

Пошаговая методика расчёта периодичности через КП254 и дозу

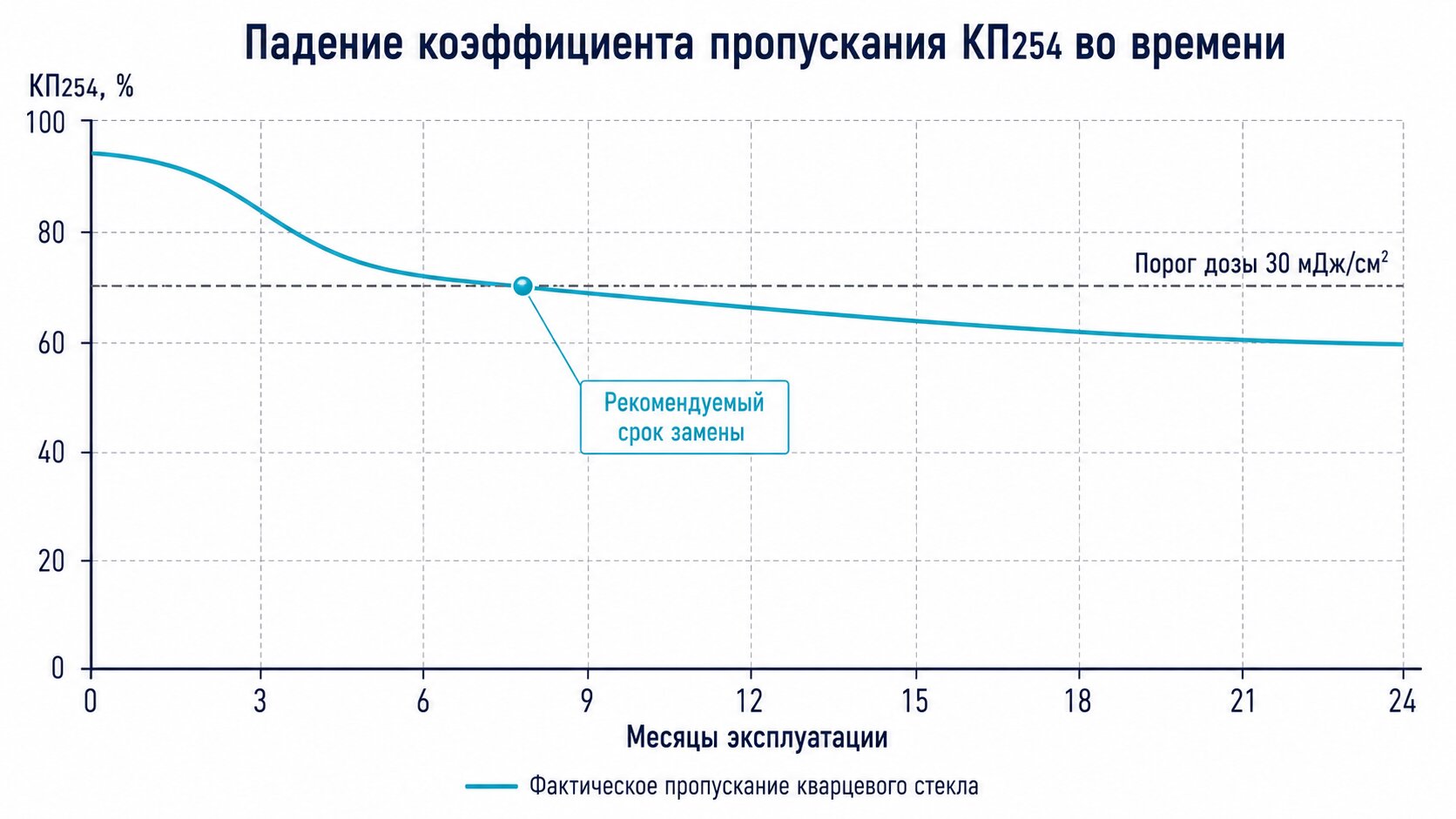

График падения КП254 кварцевого стекла и порог дозы 30 мДж/см² для замены

Целевая доза 30 мДж/см² — точка отсчёта для всей арифметики: от неё считают назад, к пороговому пропусканию чехла. Ниже приведён счётный алгоритм, который переводит абстрактную «периодичность замены кварцевых стёкол в УФ-установках» в конкретные месяцы для вашей воды.

1. Задайте целевую дозу. Для питьевой воды берут ≥ 30 мДж/см² (СанПиН 2.1.3684-21); для сточной категория своя.
2. Зафиксируйте исходный КП254 чистого чехла. У качественного КУ-1 это 85-90 %.
3. Найдите пороговый КП254. Ниже него доза проваливается под целевую. Учтите два множителя: коэффициент старения лампы и коэффициент загрязнения (fouling factor). Оба работают против вас одновременно.
4. Измерьте скорость падения КП254. По УФ-датчику или ручным замерам получите %/мес для вашей воды.
5. Разведите два интервала. Чистка — время достижения порога по загрязнению. Замена чехла — время достижения порога по соляризации, когда протирка уже не возвращает пропускание SiO₂.
6. Сверьтесь с наработкой лампы. По НД ресурс ~11 000 ч ≈ 1 год; лампу меняют по её ресурсу отдельно от чехла.

Прикидка на условной воде средней жёсткости. Загрязнение роняет КП254 на 2-3 %/мес, до порога добираетесь за 3-4 месяца, это ваш интервал чистки. Соляризация даёт медленный несмываемый дрейф: несколько процентов в год, накопительно. Через 2-3 года чистый на вид чехол уже не вытягивает дозу, и его меняют. Пример условный, без привязки к объектам.

Так наработка УФ-лампы (часов) и замена чехла расходятся в графике: лампа уходит по ресурсу за год, чехол держится дольше, чистки идут чаще всего. «Кварц-Пром» отдаёт КУ-1 именно под такой раздельный счёт.

Как измерять состояние чехла с помощью УФ-датчика, наработок, визуального контроля

Датчик УФ-облучённости на длине волны 254 нм показывает реальную дозу на выходе из установки, а не паспортную мощность лампы. Именно по нему ловят падение: снижение пропускания кварцевого чехла на 10-15 % датчик фиксирует раньше, чем это заметит оператор глазами.

Базовый набор методов контроля:

• УФ-датчик КП254 — снимать показания при каждом ТО, сверять с калибровочным значением; поверка самого датчика — каждые 2000 ч.
• Счётчик наработки лампы — фиксировать наработку УФ-лампы в часах; при подходе к ресурсу планировать замену вместе с ревизией чехла.
• Визуальный осмотр — оценка налёта, помутнения и радужных разводов на снятом кварцевом стекле.

Как отличить обратимое загрязнение от необратимой соляризации? Отличить помогает УФ-датчик: снимаете чехол, чистите, ставите обратно. Если сигнал КП254 вернулся к прежним значениям — падение шло от плёнки и отложений, стекло рабочее. Если чистка сигнал не восстановила, кварц просолел под жёстким УФ, и такое пропускание уже не вернуть, пора менять чехол.

Журнал показаний датчика по каждой установке показывает тренд деградации задолго до срыва обеззараживания — эту практику стоит закладывать в регламент эксплуатации.

Регламент обслуживания

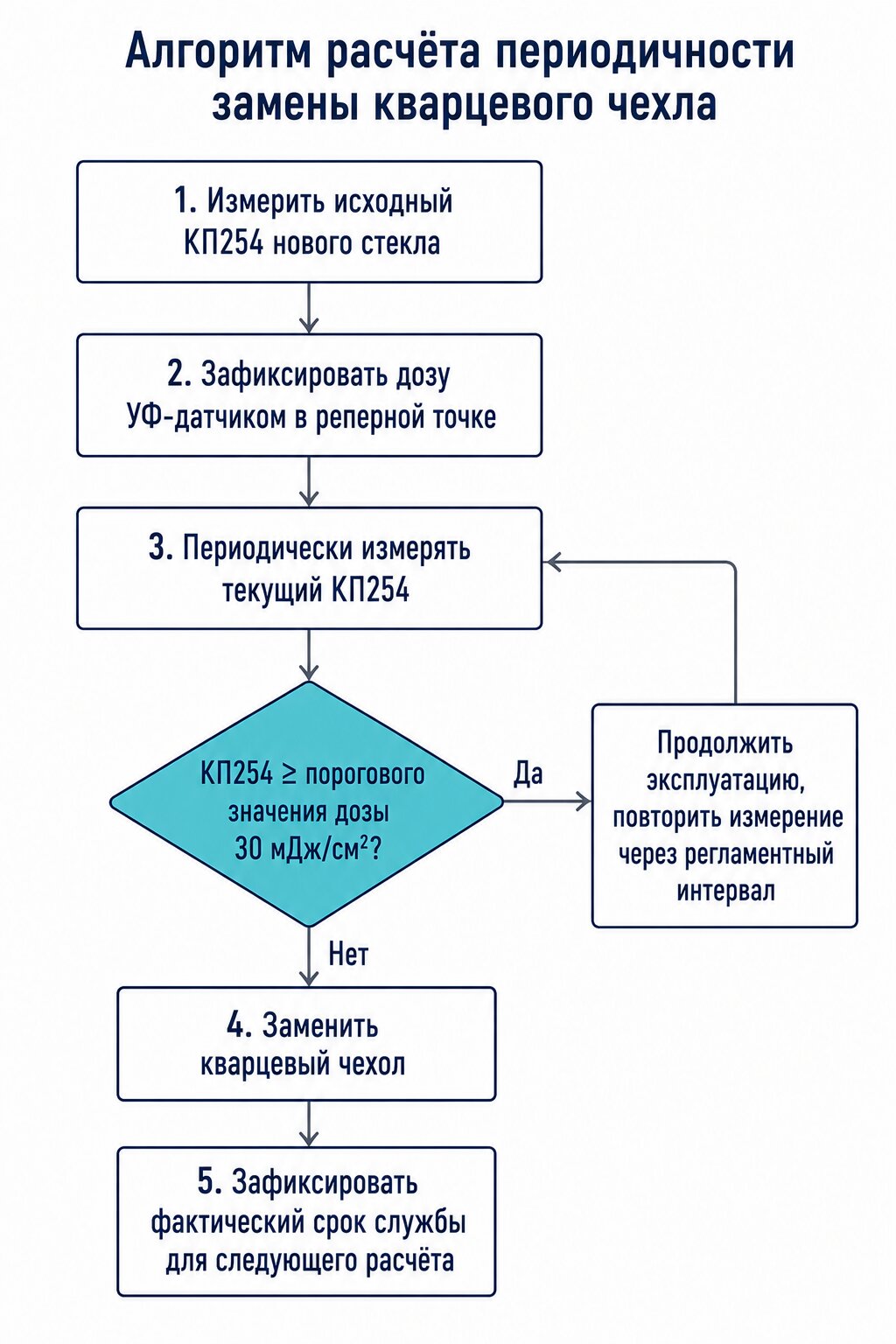

Схема алгоритма расчёта периодичности замены кварцевого чехла УФ-лампы

У каждого узла УФ-камеры свой ресурс, и разброс огромный: от 500 часов до 16 000. Именно эта разница определяет очерёдность работ.

Ресурсы узлов при непрерывной работе:

• УФ-лампа низкого давления (НД) — около 11 000 ч, примерно 1 год.
• Амальгамная лампа — 12 000-16 000 ч.
• Ртутная лампа НД — около 9000 ч.
• Ртутная лампа среднего давления (СД) — 500-1000 ч.
• Проверка УФ-датчика (сенсора интенсивности) — каждые 2000 ч.
• Кварцевый чехол — по фактическому состоянию, ориентир 2-3 года.

Порядок действий простой. Сначала регулярная чистка чехла по сигналу УФ-датчика: падает интенсивность — снимаете плёнку и отложения. Второй пункт — замена лампы по наработке; лампа расходник с самым коротким ресурсом, поэтому меняется первой и чаще всего. Замена кварцевого чехла УФ-обеззараживания стоит в очереди последней. К ней переходят, только когда соляризация стекла не снимается чисткой и пропускание УФ не восстанавливается.

Итог по вопросу «что первым»: первой почти всегда меняется лампа. Срок службы кварцевого чехла УФ-лампы в 2-3 раза длиннее, поэтому чехол трогают в последнюю очередь, когда помутнение стало необратимым.

Итоговая таблица и чек-лист расчёта периодичности

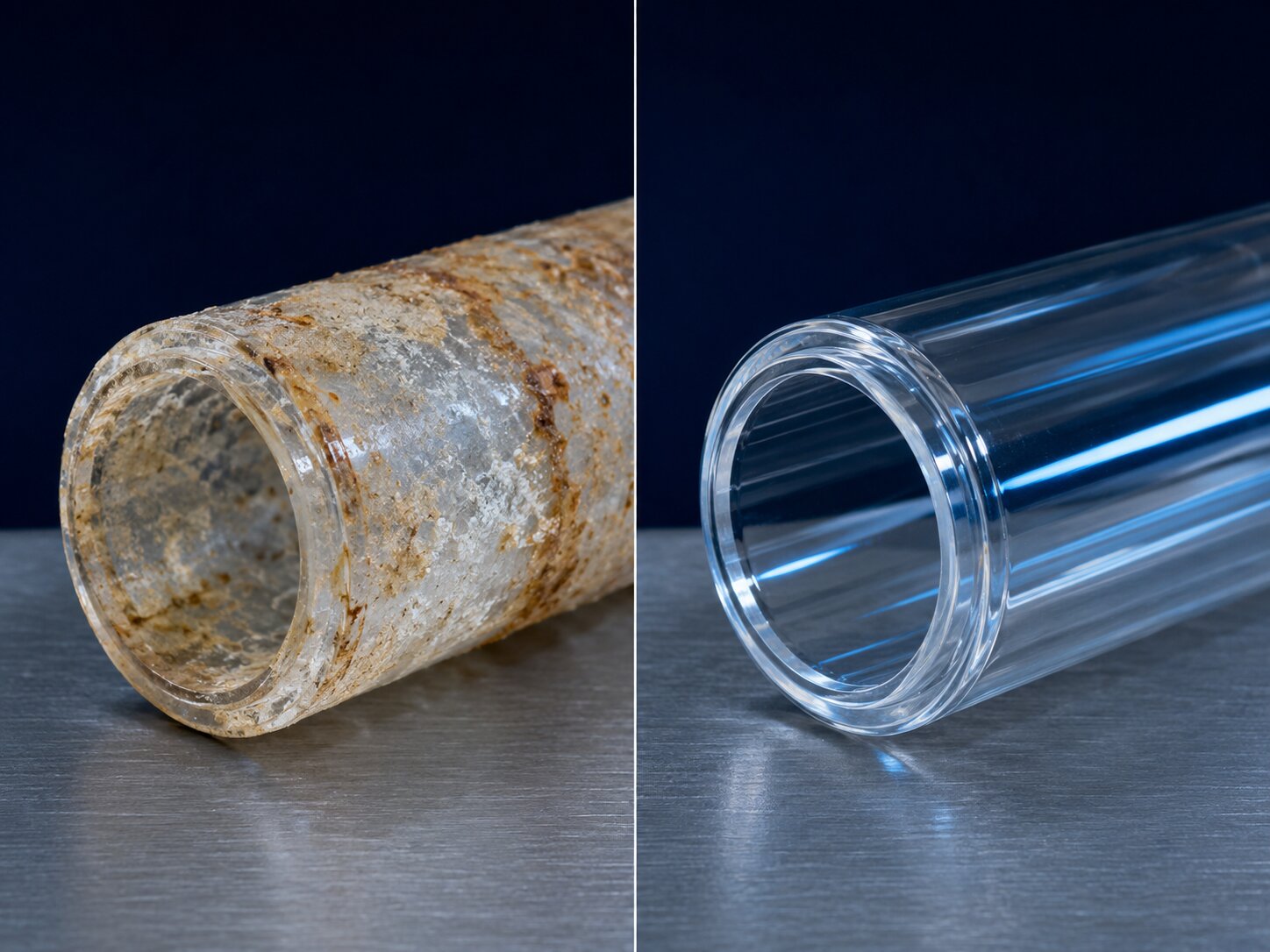

Загрязнённый и чистый кварцевый чехол УФ-лампы — визуальное сравнение налёта и прозрачности

Периодичность замены кварцевых стёкол в УФ-установках складывается из двух независимых сроков: соляризация чехла и наработка лампы. Регламент ниже сводит оба ориентира и триггеры пересчёта.

Чек-лист «как рассчитать под свою воду»:

1. Измерьте жёсткость и железо (Fe) на входе.
2. Задайте целевую дозу по категории воды.
3. Замерьте исходный КП254 чистого чехла.
4. Отслеживайте показания УФ-датчика по наработке.
5. Вычислите скорость падения пропускания.
6. Назначьте интервал чистки под этот темп.
7. Проверьте обратимость чисткой — если КП254 не восстанавливается, меняйте чехол.

Частые вопросы

Как понять, что кварцевый чехол пора менять?

Сначала проведите чистку и повторно измерьте коэффициент пропускания на 254 нм (КП254) либо снимите показания УФ-датчика установки. Если после промывки пропускание не вернулось к рабочему уровню, а датчик по-прежнему сигнализирует о недоборе дозы — это соляризация, и чехол подлежит замене. Ориентировочный срок службы кварцевого чехла в проточной УФ-установке составляет 2-3 года, но точный момент определяет именно остаточный КП254, а не календарь.

Чем загрязнение отличается от соляризации кварцевого стекла?

Загрязнение — обратимый налёт (соли жёсткости, оксиды железа, органика) на внешней поверхности чехла, который снимается кислотной чисткой. Соляризация — необратимое потемнение самого SiO₂ в объёме стекла под действием УФ-излучения на линиях 254 и 185 нм: в структуре образуются центры окраски, поглощающие рабочую длину волны. Загрязнение восстанавливается, соляризация — нет.

Можно ли восстановить чехол чисткой?

Да, если падение пропускания вызвано загрязнением. Промывка щавелевой или лимонной кислотой возвращает 85-90 % исходного пропускания на 254 нм при налёте солей жёсткости и железа. Соляризацию чистка не устраняет: потемнение находится внутри кварцевого стекла, а не на поверхности, поэтому такой чехол меняют.

Как часто нужно чистить кварцевые чехлы?

Базовый интервал — 3-6 месяцев. При жёсткости воды выше 6 мг-экв/л или содержании железа более 0,3 мг/л чистить приходится чаще: солевой слой толщиной около 0,5 мм снижает пропускание на 254 нм на 30-40 %. Регулярная чистка отодвигает замену, поскольку часть падения КП254 приходится на снимаемый налёт, а не на соляризацию.

Влияет ли марка кварцевого стекла (КУ-1, КВ, КИ) на срок службы чехла?

Да, марка влияет напрямую: высокочистое стекло КУ-1 по ГОСТ 15130-86 устойчивее к соляризации и дольше держит пропускание под жёстким УФ, тогда как техническое КИ темнеет заметно быстрее; КВ занимает промежуточное положение. Содержание OH-групп (от 5 до 150 ppm у разных марок) определяет поведение стекла на линии 185 нм — для озонобезопасных ламп и амальгамных установок это критично.

Что менять первым — УФ-лампу или кварцевый чехол?

Первой меняют лампу: её ресурс около 11 000 часов, то есть примерно год непрерывной работы, самый короткий среди узлов установки. Кварцевый чехол служит дольше, 2-3 года, и меняется реже. При плановом ТО удобно ставить чистку чехла на каждую замену лампы, а замену чехла — по факту падения КП254.

Периодичность замены кварцевых стёкол в УФ-установках считается по остаточному пропусканию на 254 нм и накопленной дозе под конкретный состав воды, а не по фиксированному сроку в календаре. Два одинаковых чехла на артезианской воде с железом и на осмосе выработают ресурс с разницей в годы. «Кварц-Пром» изготавливает кварцевые чехлы и трубки из марок КУ-1, КВ и КИ диаметром 10-300 мм по чертежам заказчика с контролем содержания OH-групп — под режим вашей УФ-установки можно подобрать марку стекла и геометрию.
