Лучевое повреждение кварцевого стекла — признаки, методы контроля и стойкие марки

Содержание

Лучевое повреждение кварцевого стекла определяют по двум независимым механизмам: лазерно-индуцированному разрушению и радиационной деградации, и для каждого работает свой набор методов. Порог лазерного повреждения (LIDT) измеряют по ISO 21254 в режимах 1-on-1, S-on-1 и R-on-1. Порог — наибольшая плотность излучения, при которой экстраполированная вероятность повреждения равна нулю: для импульсного режима в Дж/см², для непрерывного в Вт/см². Слабое поглощение и подповерхностные дефекты выявляют неразрушающе, фототермической дефлексией и УФ-флуоресцентной визуализацией. Морфологию очагов уточняют тёмнопольной микроскопией и методом Номарского. Радиационное повреждение фиксируют по росту наведённого поглощения в спектре пропускания и по характерным полосам центров окраски: E’-центр около 216 нм (5,75 эВ), NBOHC на 620 и 261 нм, ODC на 248 и 282 нм. Каждый метод привязан к своему типу дефекта, поэтому диагностику ведут комплексно. Выбор марки кварца и режима контроля зависит от того, какое излучение действует на оптику и в каком спектральном диапазоне.

Два механизма лучевого повреждения, физика лазерного и радиационного воздействия

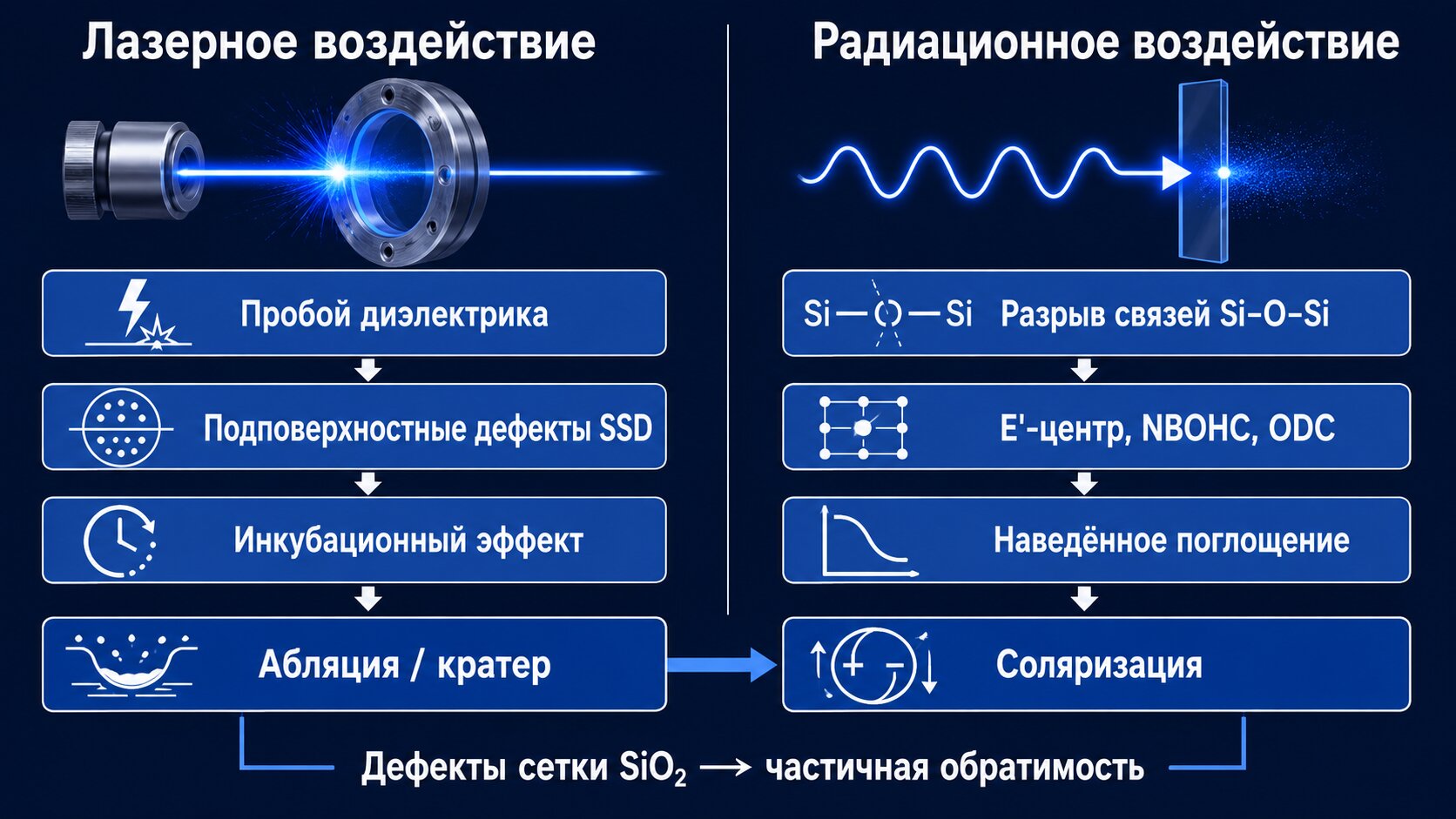

Механизмы лучевого повреждения кварцевого стекла SiO₂ — лазерная абляция и центры окраски при радиационном воздействии

Порог лучевой прочности плавленого кварца падает на десятки процентов уже после первой сотни импульсов — это и есть точка, с которой начинается диагностика. Лазерное и радиационное повреждение приходят разными путями, но упираются в одну и ту же сетку диоксида кремния SiO₂.

Лазерно-индуцированное повреждение оптики (LIDT) для импульсов длительностью от 1 нс до 1 мкс развивается через поглощение энергии в объёме диэлектрика и последующий пробой, когда локальная плотность поля превышает критическую. Главный виновник занижения порога — подповерхностные дефекты SSD, микротрещины и остаточные включения от шлифовки и полировки. Они работают как затравочные центры: поле концентрируется на дефекте, локальный нагрев запускает лавинную ионизацию. Добавляется инкубационный эффект: порог снижается при многократном облучении, поскольку каждый импульс достраивает скрытые дефекты, не доводя материал до катастрофического разрушения. Заготовку с грубой субповерхностью можно вывести из строя дозой, которую полированный образец держит без следа.

Радиационное повреждение идёт от ионизации. Жёсткое излучение рвёт мостиковые связи ≡Si-O-Si≡, и на их месте возникают точечные дефекты сетки.

Точечные дефекты сетки SiO₂

Разрыв связи порождает несколько устойчивых конфигураций, и каждая даёт собственную полосу поглощения:

• E’-центр: оборванная связь на кремнии (≡Si•), полоса около 216 нм;
• NBOHC, немостиковый кислород с дыркой (≡Si-O•), поглощение в красной области;
• ODC, кислородно-дефицитный центр, связанный с недостатком кислорода в сетке;
• пероксидный радикал (≡Si-O-O•), продукт избытка кислорода.

Накопление этих центров окраски кварцевого стекла даёт рост наведённого поглощения: материал темнеет, пропускание в УФ и видимом диапазоне проседает. Заметные изменения оптических свойств регистрируются вплоть до поглощённых доз порядка 1 МГр, ниже этого уровня деградация чаще обратима. Гидроксильные группы ≡Si-OH, всегда присутствующие в реальном кварце, влияют на то, какие именно дефекты доминируют и насколько глубоко уходит наведённое поглощение, содержание OH-групп и металлических примесей задаёт исходный набор центров окраски.

Общая природа двух механизмов объясняет, почему часть повреждений отыгрывается назад. И лазерная инкубация, и радиационные центры окраски — это перестройка дефектов одной сетки SiO₂, поэтому отжиг или выдержка частично восстанавливают исходные свойства. Катастрофический пробой необратим, накопление точечных дефектов нередко обратимо.

На входном контроле мы отбраковываем заготовки именно по уровню SSD: измеряем глубину нарушенного слоя после полировки и не пускаем в работу пластины, у которых субповерхностная дефектность способна занизить порог в рабочем диапазоне доз и плотностей мощности.

Внешние и инструментальные признаки повреждённой кварцевой оптики

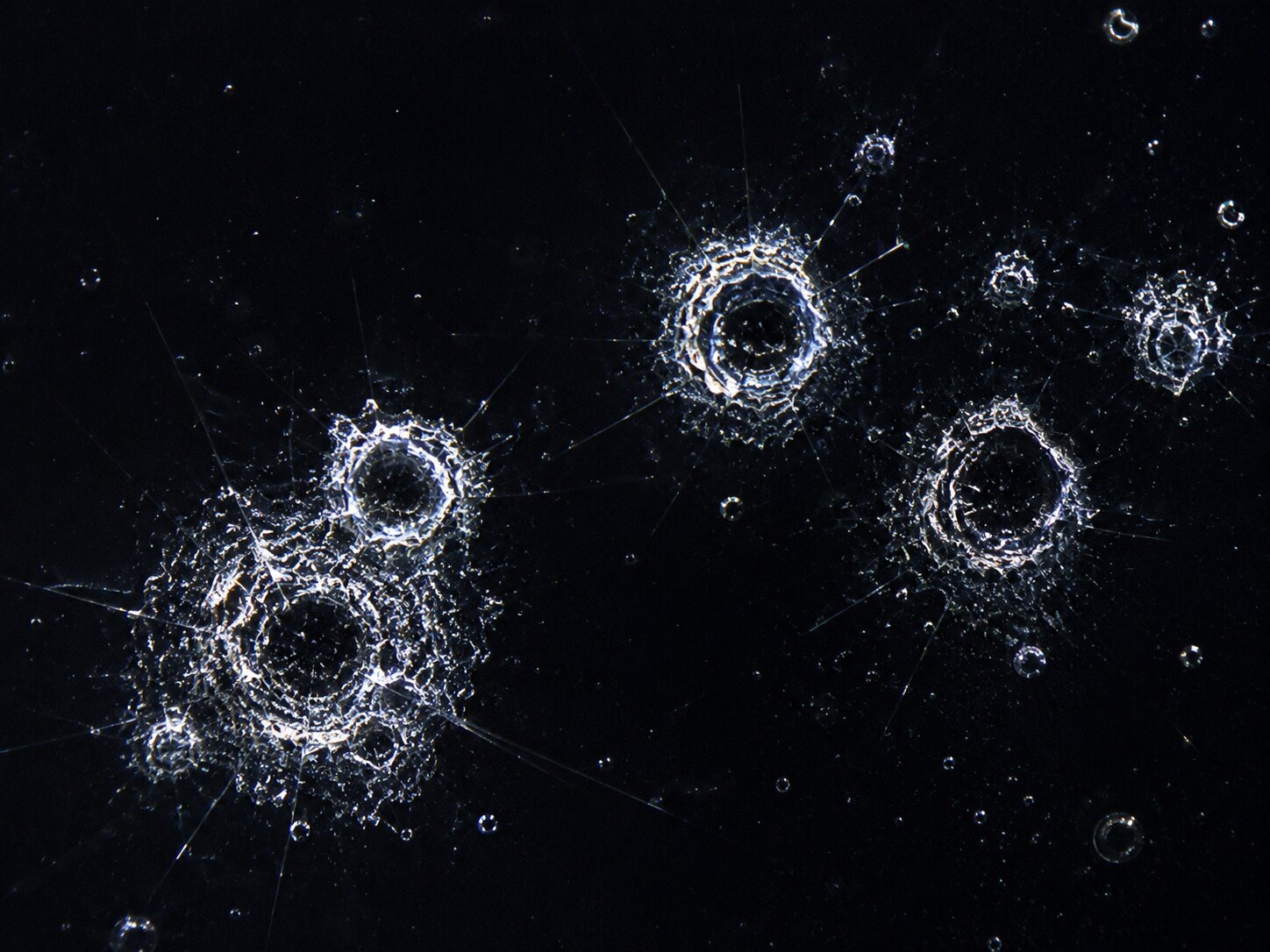

чаги лазерно-индуцированного повреждения (LIDT) на поверхности кварцевого стекла, тёмнопольная микроскопия

При плотности энергии выше 10-15 Дж/см² на поверхности кварцевого стекла фиксируются точечные очаги абляции: микрократеры диаметром в десятки микрон, локальное выкрашивание, радиальные трещины. Чем выше плотность энергии в импульсе, тем плотнее очаги и тем сильнее растёт рассеяние в зоне прохождения пучка. В фокальной области добавляется помутнение. Морфология поверхности здесь говорит сама за себя: повреждение видно под микроскопом, а нередко и невооружённым глазом.

Радиационное воздействие ведёт себя иначе. Механических разрушений обычно нет: объём стекла темнеет за счёт соляризации, образования центров окраски под действием ионизирующего излучения. Диагностика повреждения кварцевой оптики в этом случае опирается не на осмотр, а на измерения. На кривой спектра пропускания появляются провалы и общий сдвиг, чаще всего в УФ- и видимой областях. Деталь выглядит целой, но пропускает заметно меньше.

Отсюда практический критерий разделения двух механизмов лучевого повреждения кварцевого стекла.

Лазерное повреждение читается по поверхности, радиационное — по спектру. Это и есть разделительная линия при экспертизе.

Методы детектирования по ISO 21254, разрушающий и неразрушающий контроль

ISO 21254 пришёл на смену ISO 11254 и разбит на четыре части: P1 задаёт термины и общие принципы, P2 описывает определение порога, P3 — обеспечение лучевой стойкости при поставке, P4 — инспекцию, обнаружение и измерение очагов. Базовая величина здесь одна, LIDT, порог лазерно-индуцированного повреждения. Для импульсного излучения он выражается в Дж/см², для непрерывного в Вт/см².

Измерение порога LIDT

Само измерение порога относится к разрушающему контролю: образец доводят до пробоя. Методика 1-on-1 кладёт один импульс на каждую свежую точку и строит зависимость вероятности повреждения от плотности энергии. S-on-1 даёт серию импульсов фиксированного уровня на одну точку и вскрывает накопительные эффекты, которых не видит 1-on-1. R-on-1 наращивает энергию на одной точке ступенями. Растровое сканирование закрывает большую площадь и ищет редкие слабые места: для нас это прямой ответ на вопрос, как определить повреждение оптики лазера до того, как деталь уйдёт в сборку. Партии кварцевых заготовок мы прогоняем по S-on-1 выборочно: один пробитый образец из десяти меняет решение по всей поставке.

Неразрушающие методы

Диагностика повреждения кварцевой оптики не обязана заканчиваться разрушением. Слабое поглощение и фототермическая дефлексия фиксируют предвестники пробоя: локальный нагрев в местах поглощающих включений. УФ-флуоресцентная визуализация работает статистически, доля флуоресцирующих дефектов коррелирует и с порогом, и с плотностью будущих очагов. Морфологию уже возникших очагов на поверхности читают тёмнопольная микроскопия и метод Номарского (DIC). Подповерхностные дефекты (SSD) вскрывают малоугловой клиновой полировкой. А что отличает физический беспорядок сетки от химического? Первый видят КР- и ИК-спектроскопия, второй — флуоресцентная спектрометрия. Для радиационного повреждения отдельный приём: наведённое поглощение измеряют по спектру пропускания.

Как определить порог лучевой прочности (LIDT)

Облучают серию площадок на поверхности образца при разных уровнях плотности энергии, фиксируют долю площадок с пробоем и строят зависимость вероятности повреждения от плотности энергии в Дж/см². Линейный участок этой зависимости экстраполируют к нулевой вероятности, полученное значение и есть порог лучевой прочности кварцевого стекла (LIDT, laser-induced damage threshold).

Без жёсткой фиксации режима цифра порога не значит ничего. В протоколе указывают длину волны, длительность импульса и число выстрелов на точку. Порог в режиме 1-on-1 (один импульс на площадку) и S-on-1 (серия импульсов) различается в разы: инкубационный эффект накапливает дефекты и снижает LIDT с каждым выстрелом.

Для эксимерных лазеров ArF 193 нм и KrF 248 нм этот параметр критичен, короткая волна сильнее поглощается дефектами подповерхностного слоя. Типичная длительность импульса здесь порядка 10-30 нс, а пороги для качественного синтетического кварца лежат в диапазоне единиц Дж/см². При наносекундных импульсах порог удобнее нормировать на плотность энергии, при пико- и фемтосекундных — на плотность мощности Вт/см².

Воспроизводимость измерения держится на трёх вещах: качестве полировки поверхности, чистоте (любая частица работает как центр поглощения) и состоянии подповерхностного нарушенного слоя.

Сводная таблица дефектов

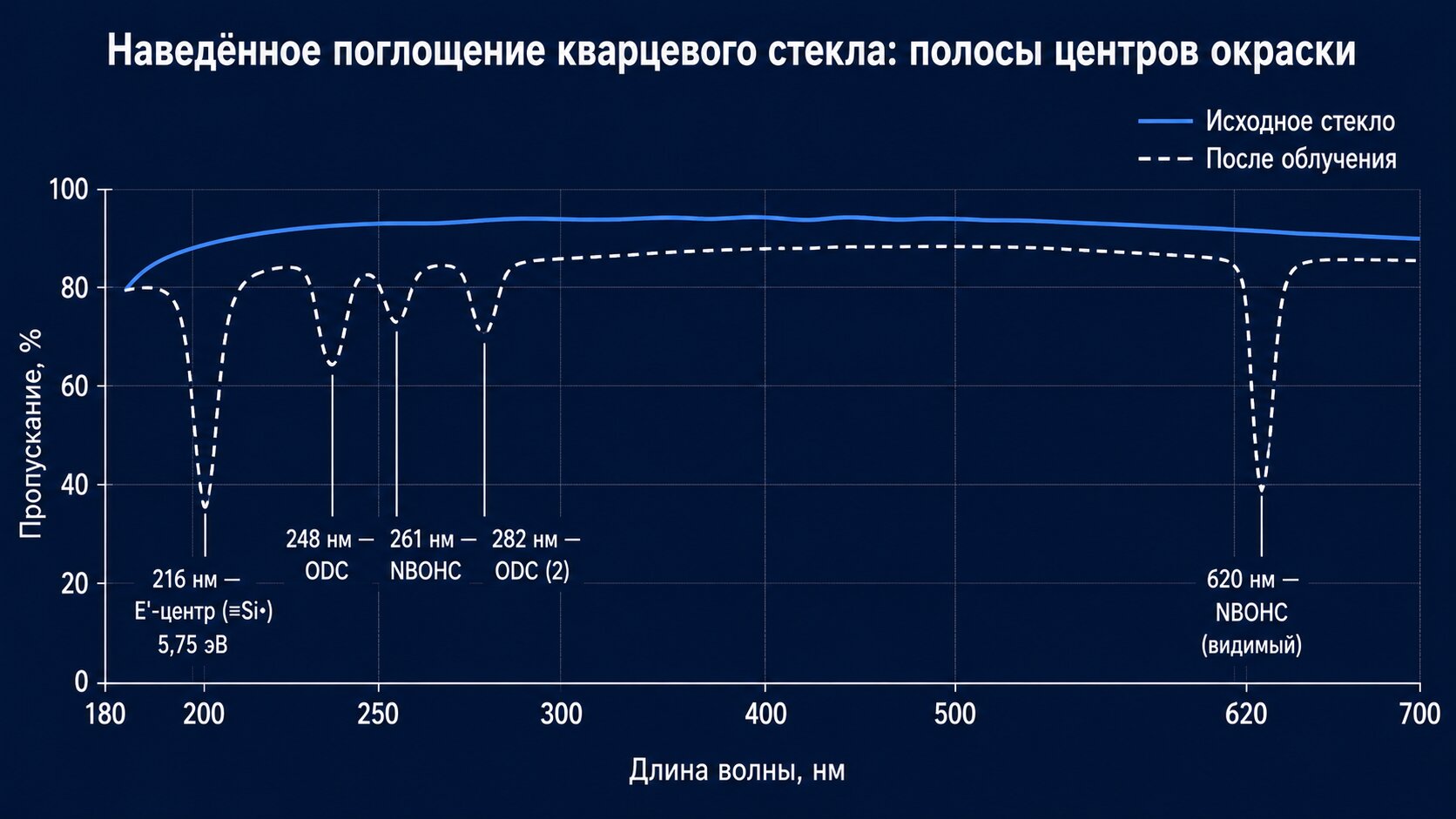

Спектр пропускания кварцевого стекла с полосами наведённого поглощения — центры окраски E’-центр, NBOHC, ODC при лучевом повреждении

Тип центра окраски опознаётся по положению полосы в спектре пропускания: каждый дефект даёт поглощение на характерной длине волны, и по её координате восстанавливается природа наведённого поглощения кварцевого стекла.

Рост поглощения на ≈216 нм указывает на E’-центры, провал в красной области спектра вместе с люминесценцией ≈650 нм диагностирует NBOHC. Полосы ODC на 248 и 282 нм фиксируют кислородно-дефицитные центры ещё до облучения, а линия ≈163 нм относит пероксидный радикал к глубокому ВУФ-диапазону, недоступному стандартным UV-Vis спектрофотометрам.

Выбор радиационно- и лучево-стойкой марки

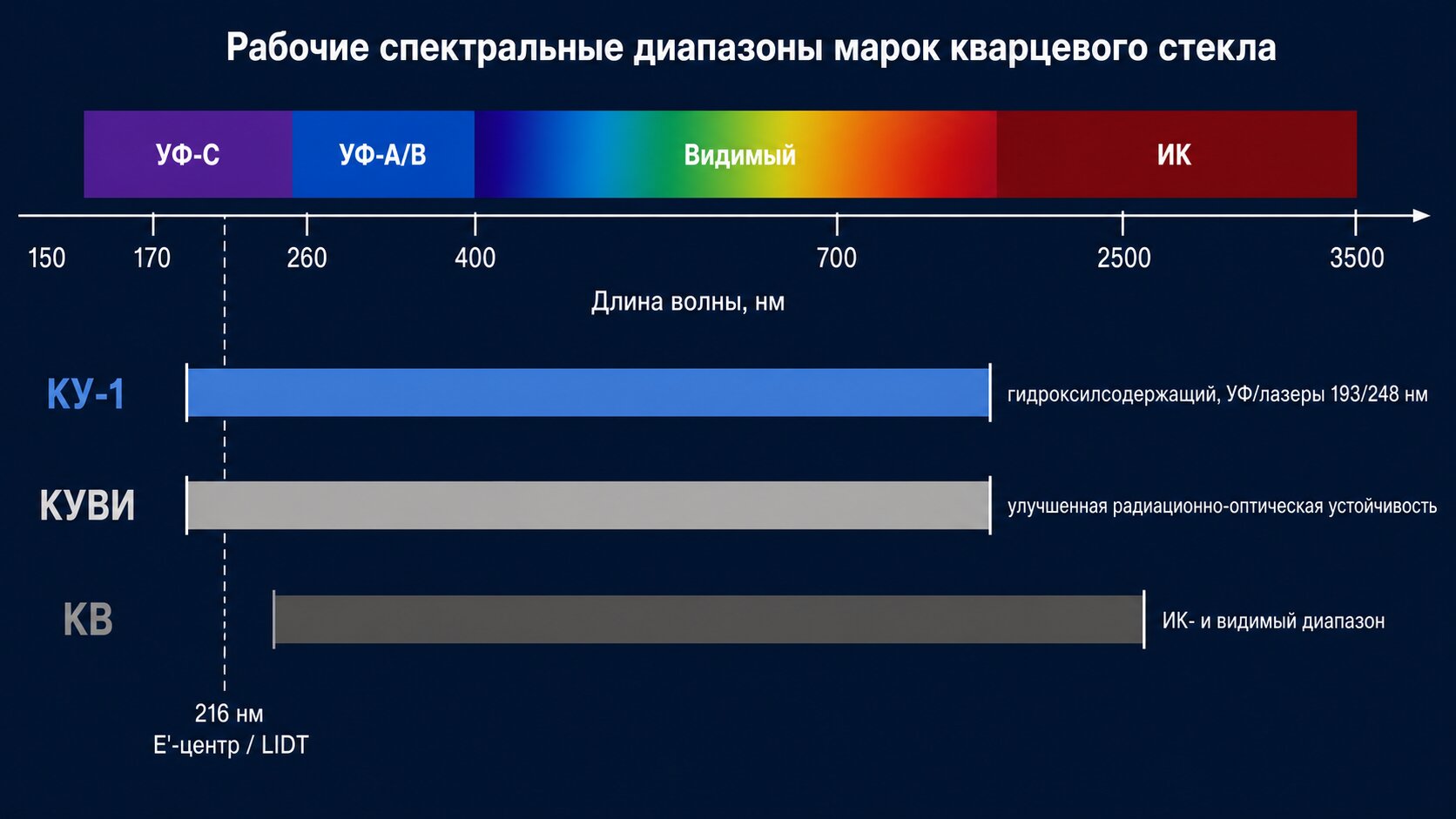

Спектральные диапазоны КУ-1 (170–2500 нм), КУВИ и КВ — выбор радиационно-стойкой марки кварцевого стекла

Экспозиционные дозы до 10⁸ Р выдерживает кварцевое стекло III типа (гидроксилсодержащее), к нему относится марка КУ-1. Именно содержание гидроксильных групп определяет радиационную стойкость кварцевого стекла КУ-1: в спектральном диапазоне 170-2500 нм у него нет полос поглощения в области 170-250 нм, критичной для ультрафиолета. Это и делает КУ-1 стандартом для оптики эксимерных лазеров ArF (193 нм) и KrF (248 нм), УФ-спектроскопии и фотолитографии.

Марки КУВИ и КУВ обладают улучшенной радиационно-оптической устойчивостью и нормируются тем же ГОСТ 15130-86. КВ ведёт себя иначе: его рабочий диапазон 260-3500 нм с краем поглощения в УФ (полоса 170-250 нм). В инфракрасной области КВ прозрачно дальше КУ-1: у того верхнюю границу около 2500 нм задаёт полоса поглощения OH-групп вблизи 2700 нм, а низкое содержание гидроксила в КВ эту полосу убирает. Для УФ- и радиационно-нагруженных задач КВ не лучший выбор: порог лучевой прочности кварцевого стекла здесь снижается за счёт поглощения в коротковолновой области.

Радиационные свойства оптического стекла нормирует ГОСТ 13659-78, марочный состав кварцевого стекла — ГОСТ 15130-86. При подборе стоит сверять не только марку, но и фактический спектр поглощения партии: разброс по содержанию OH-групп меняет границу прозрачности в УФ.

Кварц-Пром подбирает марку под конкретную задачу и поставляет КУ-1 для эксимерной оптики с 2004 года. Каждая партия проходит контроль качества, включая проверку спектральных характеристик.

Восстановление и отжиг дефектов после облучения

Часть наведённого поглощения кварцевого стекла исчезает самопроизвольно: некоторые центры окраски отжигаются ещё до того, как образец прогрет до комнатной температуры. Это меняет логику диагностики. Спектр, снятый через час после облучения, и спектр того же образца на следующий день — два разных спектра.

Отжиг дефектов идёт по нескольким каналам. Один из основных — залечивание немостикового кислорода водородом при нагреве: ≡Si-O• + H + нагрев → ≡Si-OH. Связь восстанавливается, полоса поглощения слабеет, оптика частично «прозревает».

Но обратимо не всё. Радиационные изменения свойств накапливаются вплоть до поглощённых доз порядка 1 МГр, и за этим порогом речь идёт уже о структурной перестройке сетки. Что считать необратимым повреждением? Структурные дефекты и механические разрушения от лазерной абляции (каверны, трещины, выколы) не лечатся отжигом.

Граница важна на практике. Наведённое поглощение и частично отжигаемые центры — повод выдержать деталь и перемерить спектральные характеристики партии перед выбраковкой. Кратеры абляции — основание списать деталь сразу, без повторных измерений.

Порядок диагностики на практике

Достоверный диагноз требует связки методов: один спектр без микроскопии путает поверхностную абляцию с объёмными дефектами решётки. Диагностика повреждения кварцевой оптики строится как последовательность от грубого к тонкому.

1. Визуальный осмотр и микроскопия. Тёмнопольное освещение и контраст по Номарскому (DIC) выявляют очаги абляции, кратеры, микротрещины и зоны помутнения, невидимые в проходящем свете.
2. Спектр пропускания. Снимите кривую в УФ-видимом диапазоне: наведённое поглощение и характерные провалы укажут на изменение оптических свойств.
3. Расшифровка полос. Сопоставьте провалы со сводной таблицей центров окраски: E’-центр около 216 нм, NBOHC около 261 и 620 нм, ODC около 248 и 282 нм. Набор полос задаёт природу дефекта.
4. Измерение LIDT. При спорном результате определите порог лучевой прочности по ISO 21254, схемы 1-on-1 или S-on-1.
5. Вывод и решение. Как определить повреждение оптики лазера однозначно? По совпадению морфологии и спектра, так разделяют лазерную и радиационную деградацию, оценивают пригодность детали, а при замене подбирают стойкую марку (КУ-1 для УФ, КУВИ для радиационных нагрузок) и нужные оптические изделия из кварцевого стекла.

На объектах с импульсными системами мы фиксируем диагноз только при сходимости трёх независимых признаков: морфологии дефекта, спектральной подписи и измеренного порога.

Частые вопросы

Что такое порог лучевой прочности (LIDT)?

LIDT (laser-induced damage threshold) — наибольшая плотность лазерного излучения, при которой экстраполированная вероятность повреждения поверхности или объёма стекла равна нулю. Для импульсного режима порог измеряют в Дж/см², для непрерывного в Вт/см². Значение зависит от длины волны, длительности импульса и качества полировки поверхности.

Чем лазерное повреждение отличается от радиационного?

Лазерное повреждение проявляется механически: очаги абляции, кратеры, сколы, локальное плавление поверхности, то есть видимое изменение морфологии. Радиационное воздействие даёт наведённое поглощение и соляризацию без механических разрушений: стекло мутнеет или окрашивается за счёт центров окраски, но геометрия детали сохраняется. Первое диагностируют по микрорельефу, второе — по изменению спектра пропускания.

Как определить повреждение, не разрушая деталь?

Неразрушающий контроль ведут методом фототермической дефлексии и методом слабого поглощения, которые фиксируют поглощённую энергию по тепловому отклику. УФ-флуоресцентная визуализация выявляет центры окраски и дефектные зоны, а измерение спектра пропускания показывает наведённые полосы поглощения. Эти методы применимы к готовым оптическим элементам без вывода детали из эксплуатации.

Какая марка кварцевого стекла самая радиационно-стойкая?

Наибольшую стойкость показывают марки КУ-1 и КУВИ. Кварцевое стекло III типа выдерживает дозы ионизирующего излучения до 10⁸ Р без критической потери прозрачности. КУ-1 дополнительно не имеет полос поглощения в диапазоне 170-250 нм, что делает его пригодным для УФ- и эксимерной оптики.

Восстанавливается ли стекло после облучения?

Частично. Часть центров окраски отжигается, причём некоторые из них нестабильны уже ниже комнатной температуры, поэтому наведённое поглощение со временем спадает и частично обратимо. Механические разрушения (кратеры, сколы, очаги абляции) необратимы и устраняются только переполировкой или заменой элемента.

По какому стандарту измеряют лучевую прочность?

Измерения проводят по серии ISO 21254 (части P1-P4), которая регламентирует определение LIDT оптических поверхностей и покрытий. Стандарт описывает протоколы 1-on-1 (один импульс на точку) и S-on-1 (серия импульсов на одну точку) для оценки одиночного и накопительного повреждения. Это позволяет сопоставлять результаты разных лабораторий по единой методике.

Почему КВ хуже КУ-1 для УФ и радиации?

Марка КВ имеет край поглощения в области 170-250 нм, поэтому её рабочий спектральный диапазон начинается от 260 нм. В коротковолновом УФ и под ионизирующим излучением поглощение усиливается за счёт наведённого поглощения, и пропускание падает. Для эксимерной оптики и радиационных нагрузок КУ-1 сохраняет прозрачность там, где КВ уже непрозрачен.

Кварц-Пром подбирает марку кварцевого стекла под конкретную лучевую и радиационную нагрузку и поставляет КУ-1 для эксимерной оптики с контролем качества каждой партии.
