Как очистить кварцевое стекло – реагенты и критерии отбраковки

Содержание

Очистка кварцевого стекла удаляет органические, солевые, металлические и углеродные загрязнения с поверхности SiO₂ без травления сетки самого стекла и без внесения щелочных ионов. От мытья лабораторной посуды задача отличается тем, что и загрязнение, и растворитель для него повреждают материал.

Загрязнение держится химически. Полностью гидроксилированная поверхность плавленого кварца несёт 4,59 ОН-группы на нм², катионы металлов теряют гидроксильную группу и связываются с поверхностным кислородом напрямую. Вода и ПАВ такую связь не разрывают, нужен сдвиг равновесия кислотой или комплексообразователем.

Цена недомыва вскрывается в печи: выше 1000°C аморфный SiO₂ перестраивается в кристобалит, а зародышами кристаллизации служат остаточные щёлочи и металлы. Плохо промытая стенка мутнеет при первом же нагреве.

Обратная ошибка стоит геометрии. Momentive Technologies допускает HF не крепче 10% по объёму и не дольше 5 минут, бифторид аммония NH₄HF₂ не крепче 7% по массе и не дольше 10 минут. Шкала односторонняя: чем быстрее реагент снимает налёт, тем выше риск травления и матирования поверхности.

Отсюда рабочее правило: очистка кварцевого стекла ведётся по типу загрязнения, от наименее агрессивного метода к более жёсткому, с фиксированным временем выдержки и обязательной финишной промывкой деионизированной водой. Порядок операций тоже жёсткий: сначала химия, потом нагрев.

Поверхность кварцевого стекла

Силанольные группы и хемосорбция катионов

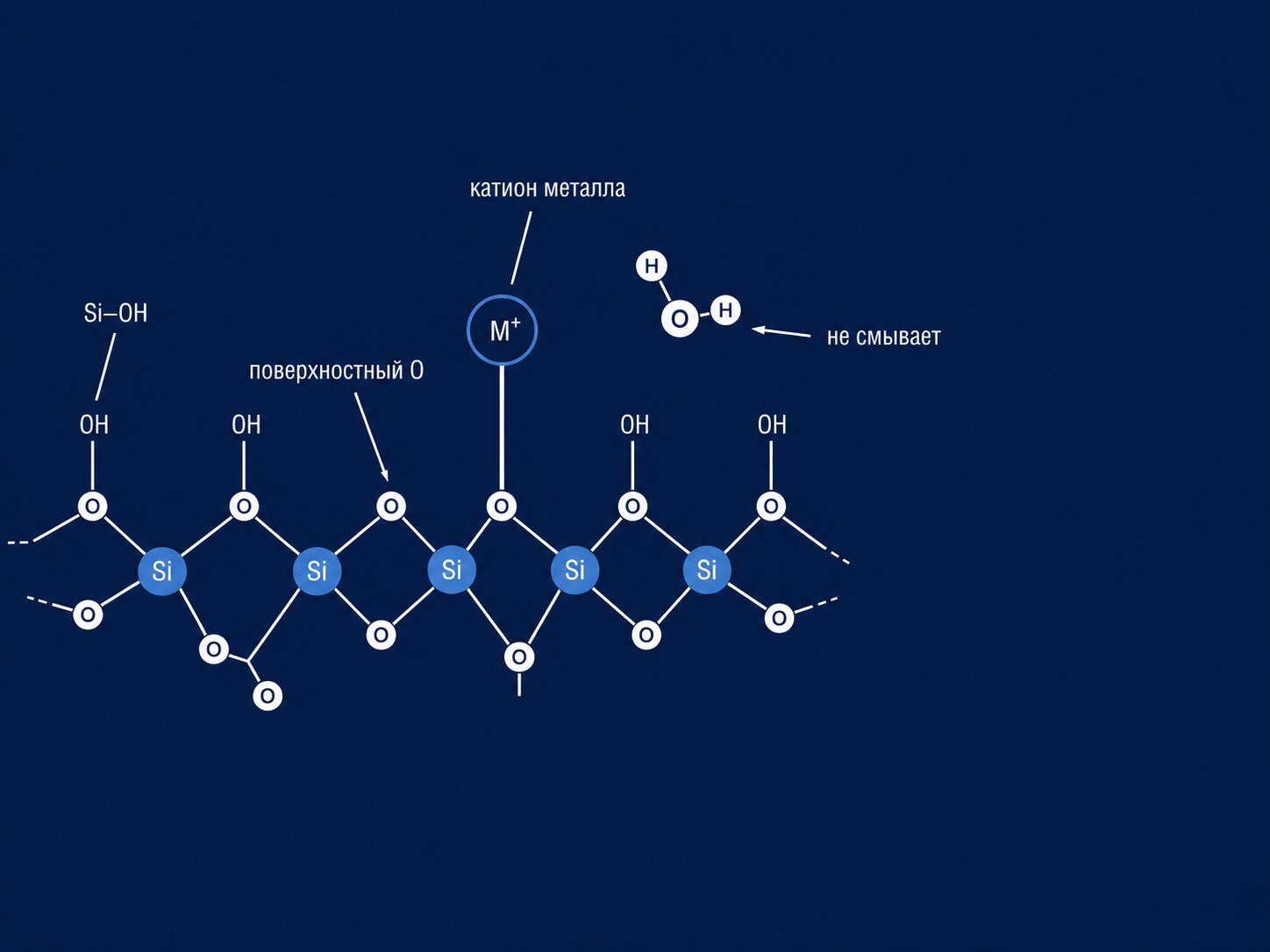

Схема силанольных групп Si–OH на поверхности кварцевого стекла и хемосорбции катионов

На полностью гидроксилированной поверхности плавленого кварца приходится 4,59 ОН-группы на нм². Это не плёнка влаги, а силанольные группы Si–OH, встроенные в сетку SiO₂ и работающие как центры связывания.

Катион металла подходит к такому центру из раствора в виде гидроксокомплекса, теряет одну ОН-группу и образует прямую связь с поверхностным кислородом. Внутрисферная адсорбция даёт химическую связь, а не электростатическое притяжение.

Отсюда практическое следствие: вода и ПАВ такие катионы не снимают. Отмачивание в мыльном растворе даёт чистую на вид стенку, а металлы остаются на месте. Снять их можно только сдвигом равновесия: кислотой, которая протонирует поверхностные группы, либо комплексообразователем, уводящим металл в раствор.

Что кварцевое стекло выдерживает и чего не выдерживает

Кислотная очистка кварцевого стекла сетку SiO₂ не трогает. Согласно ГОСТ 8680-58, потери массы трубы из прозрачного кварцевого стекла на 100 см² поверхности после 3 часов кипячения не превышают 0,5 мг в HCl (уд. вес 1,188) и 0,3 мг в H₂SO₄ (уд. вес 1,83).

Щёлочи работают по другому механизму: гидроксид-ион разрывает связи Si–O, и кремний уходит в растворимый силикат по реакции 2NaOH + SiO₂ → Na₂SiO₃ + H₂O. Агрессивность растёт в ряду NH₄OH → LiOH → NaOH → KOH, а карбонаты действуют сильнее соответствующих щелочей.

По ГОСТ 19908-90 кварцевая лабораторная посуда предназначена для кислых и нейтральных веществ при температурах до 1000°C. Щёлочи в область применения не входят, ни горячие, ни разбавленные.

Цена плохой промывки: девитрификация

Выше 1000°C аморфный SiO₂ перестраивается в кристобалит. Зародыши кристаллизации создаёт не сам нагрев, а остаточное поверхностное загрязнение щелочными и металлическими элементами: прозрачные марки КУ-1 и КВ по ГОСТ 15130-86 держат рабочие 1200°C только на чистой стенке.

По данным Momentive Technologies, пота с рук достаточно, чтобы отпечаток пальца чётко проявился при девитрификации. Тот же результат дают высохшие капли водопроводной воды: Na, K и Li остаются на поверхности готовыми центрами кристаллизации.

Мы проверяем геометрию и поверхность каждой партии по ГОСТ перед отгрузкой, но ресурс трубы или тигля дальше определяет тот, кто их моет и сушит.

Пять типов загрязнений и как отличить налёт от матирования

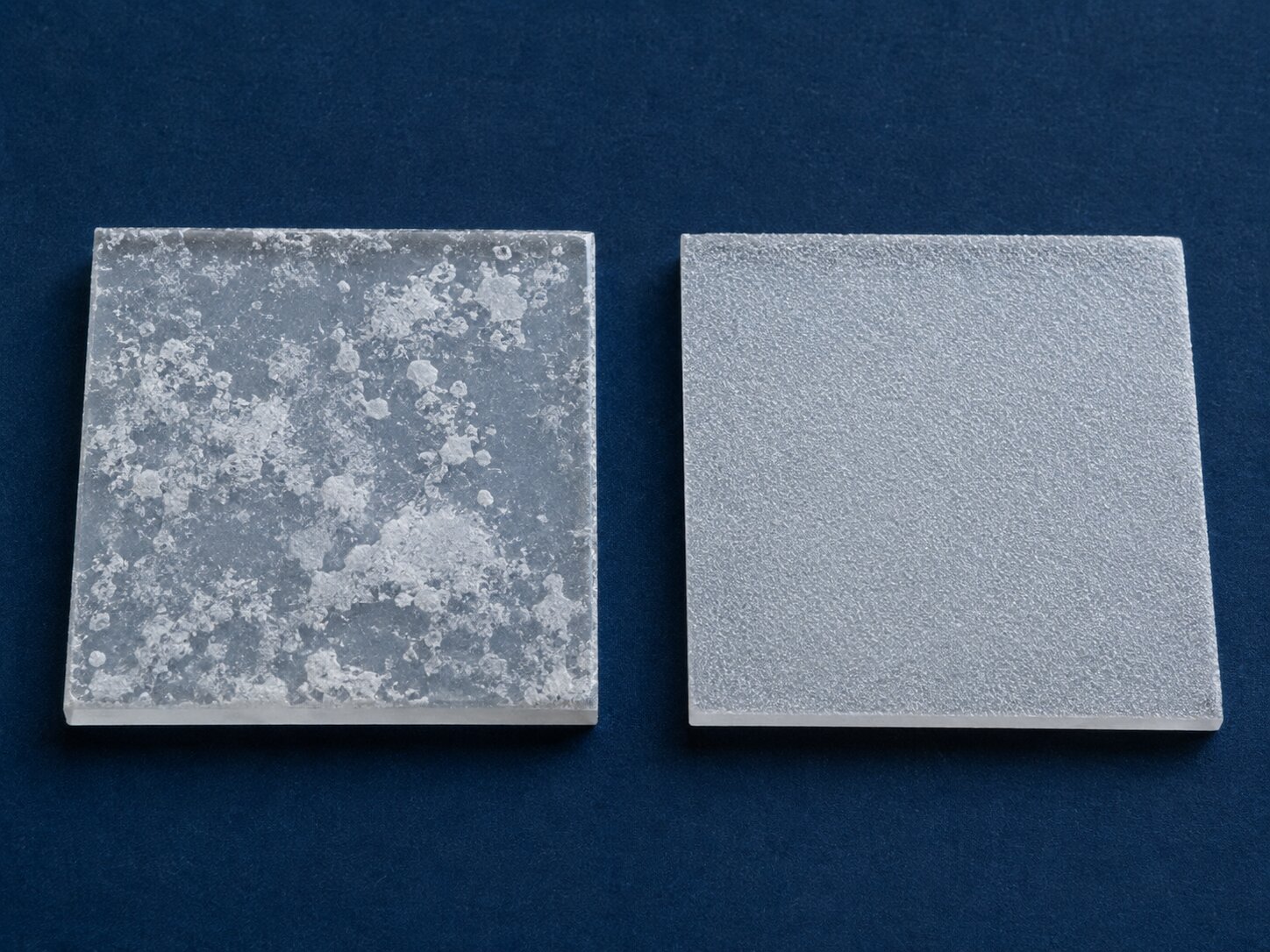

Сравнение солевого налёта и необратимого матирования на кварцевом стекле

Один и тот же белый осадок на стенке бывает солью, оксидом металла или разрушенным микрорельефом, и три случая лечатся по-разному. Очистка кварцевого стекла начинается с диагностики: отвечать на вопрос, чем отмыть кварцевое стекло, до неё бессмысленно.

1. Органика, жиры, отпечатки пальцев. Снимаются спиртом до нагрева или щелочной перекисной смесью SC-1. Опасность не в самом жире: пот с рук оставляет Na и K, и при нагреве выше 1000°C отпечаток проявляется рельефом девитрификации.
2. Солевые и металлические отложения, включая продукты озоления. Катионы закреплены на силанольных группах прямой химической связью, вода и ПАВ их не снимают; работают HCl, HNO₃, царская водка или SC-2.
3. Углеродный нагар после CVD и пиролиза. Плотная чёрная плёнка, устойчивая к кислотам; снимается окислительным отжигом при 600-800°C с последующей промывкой деионизированной водой.
4. Биообрастание и минеральные отложения на кварцевых чехлах УФ-ламп. Обрастание режет пропускание УФ-потока; удаление налёта с кварцевой трубки чехла ведут химико-механически, по календарному регламенту под качество конкретной воды.
5. Диффузионно внедрившиеся примеси. Металлы, ушедшие в приповерхностный слой при высокой температуре: поверхностная очистка их не достаёт, помогает только стравливание слоя вместе с частью геометрии.

Матирование стоит особняком. Микрорельеф поверхности разрушен, стекло рассеивает свет и внешне неотличимо от плотного белого налёта, но снимать нечего: осадка на поверхности нет.

Как отличить одно от другого до того, как изделие уйдёт в травление? Настоящий налёт после кислотной обработки меняет вид или сходит частично, матированный участок остаётся прежним.

Типичный случай — белая кварцевая чаша после озоления, которую принимают за загрязнённую и отправляют в травление. Встречается практика доводить такие изделия фторидами «до прозрачности»; результат обратный: HF растворяет SiO₂ по вершинам микрорельефа, рассеяние усиливается, а толщина стенки уходит за чертёж.

Сводная таблица по типам загрязнения

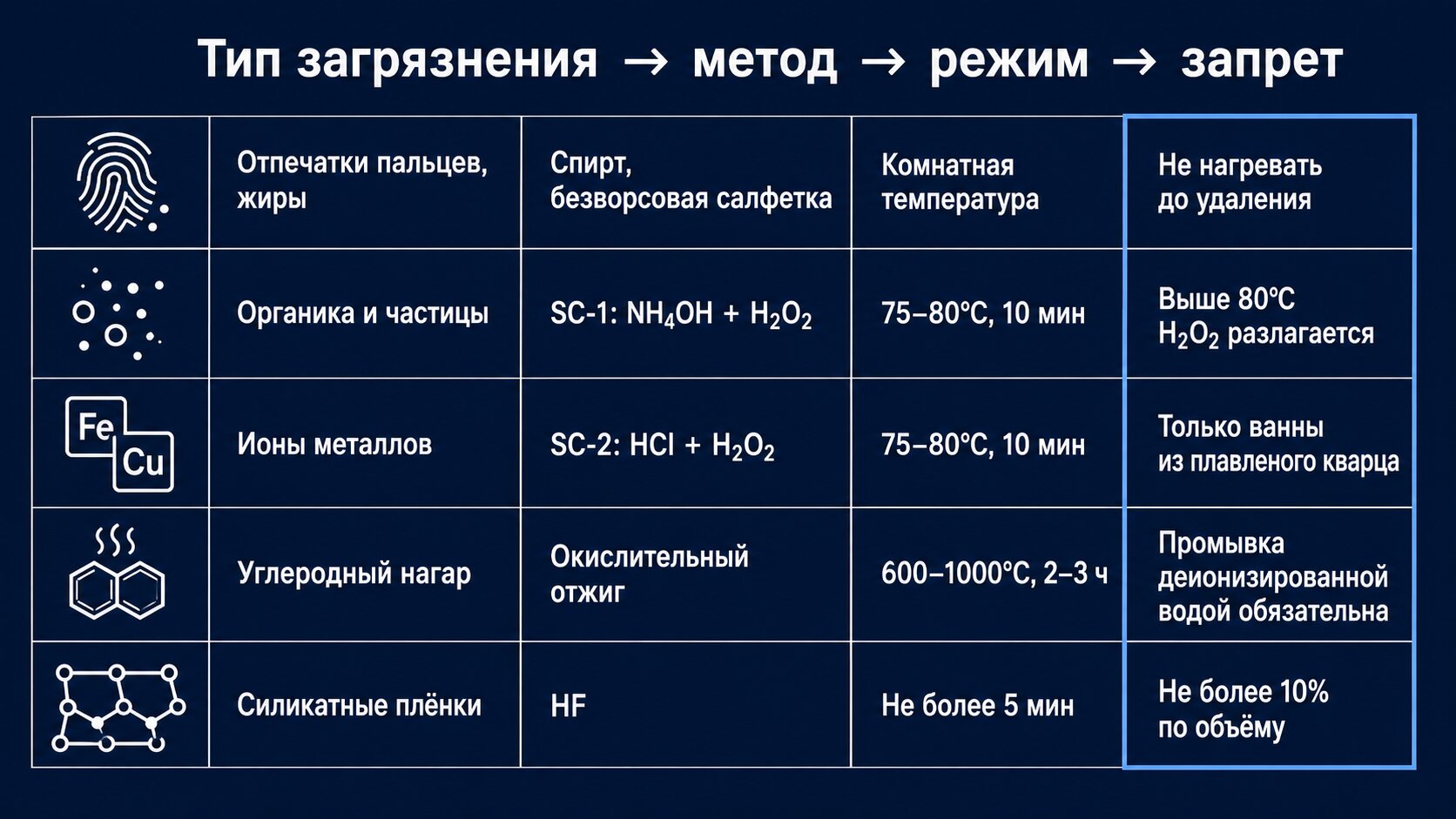

Инфографика: матрица очистки кварцевого стекла — загрязнение, реагент, режим, запрет

Восемь строк ниже закрывают почти все ситуации, ради которых затевается очистка кварцевого стекла в лаборатории и на производстве. Концентрации, температуры и предельное время выдержки перенесены из регламентов производителей и рецептур RCA без округления: 7%, а не «около семи», 75-80°C, а не «подогреть».

Порядок работы с таблицей один: сначала диагностика, потом реагент. Определяют тип загрязнения по внешним признакам, находят свою строку и выполняют самую мягкую обработку, которая для этого типа вообще способна сработать. Переход к следующей строке оправдан только после того, как предыдущая попытка не дала результата при контроле на промытом и высушенном изделии.

Агрессивность реагента подбирают по загрязнению, а не «по максимуму на всякий случай». Цена ошибки в двух направлениях разная. Неудачная попытка снять жир спиртом стоит десяти минут работы. Неудачное травление стоит толщины стенки: плавленый кварц уходит со скоростью до 1 мкм/мин, и лишняя минута в HF списывается прямо с геометрии изделия.

Таблица отвечает на вопрос, чем отмыть кварцевое стекло, но не отвечает, нужно ли его отмывать: матированную поверхность ни одна строка не восстановит. Термические строки при этом выполняются после химических, а не вместо них.

Механическая и ультразвуковая очистка, когда и где применять

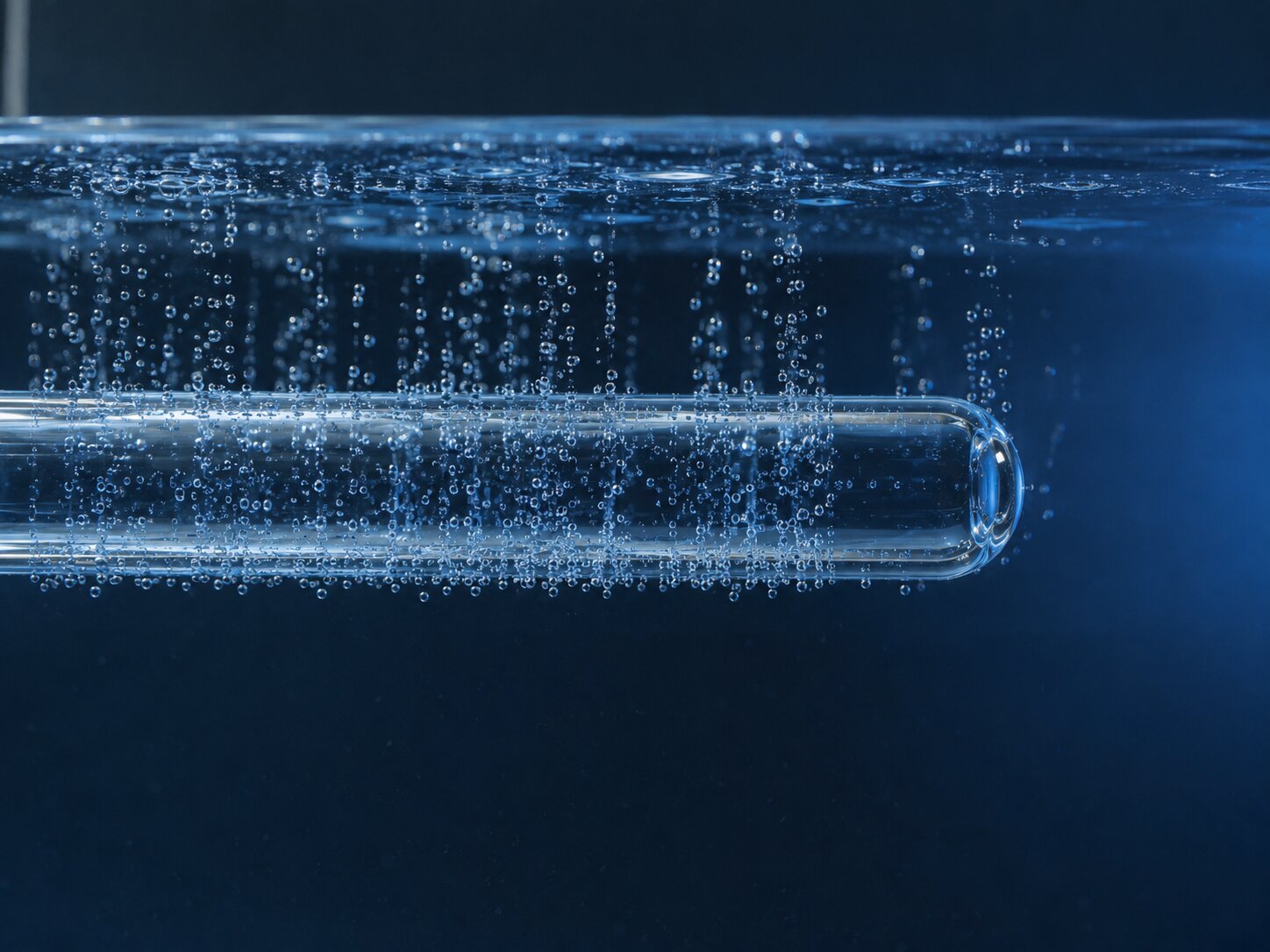

Кавитация в ультразвуковой ванне при очистке кварцевой трубки — риск микротрещин

В арсенале методов очистки кварцевого стекла ультразвук остаётся самым мягким по химии и самым недооценённым по риску. Типовая лабораторная ванна работает на 40–80 кГц, тогда как для подложек из кварцевого стекла предпочтительна частота от 500 кГц до 3 МГц при мощности 25-100 Вт.

Разница принципиальна: на низкой частоте пузырьки кавитации схлопываются с энергией, которая повреждает поверхность вместо того, чтобы снимать с неё загрязнение.

Изделия с трещинами, сколами и любыми повреждениями в ультразвуковую ванну не помещают. Кавитация развивает микродефект в трещину, и трубка разрушается прямо в ванне. Осмотр на просвет перед загрузкой занимает минуту и обходится дешевле нового изделия.

Параметры, которые задают до погружения:

• частота: от 500 кГц до 3 МГц для подложек и полированных поверхностей, 40-80 кГц допустимы только для грубой отмывки толстостенной оснастки;
• мощность излучателя: 25-100 Вт;
• состояние изделия: трещины, сколы и отколы на торцах означают отбраковку, ультразвук исключён;
• среда: деионизированная вода или моющий раствор без взвешенных абразивных частиц.

Кварцевые чехлы УФ-ламп в установках обеззараживания воды остаются самым массовым случаем, где удаление налёта с кварцевой трубки выполняют механически. Обрастание съедает около 20% пропускания.

Механическая очистка возвращает до 80% по стандарту NWRI 2000, химико-механическая доводит показатель до 95%, а промывать чехлы приходится с периодичностью от 1 до 9 суток в зависимости от качества воды.

Абразивные пасты, порошки и металлические щётки запрещены на любом кварцевом изделии: они дают матирование, которое не снимается ни кислотой, ни повторной промывкой.

Химическая очистка

По ГОСТ 8680-58 кварцевое стекло теряет в кипящей H₂SO₄ (уд. вес 1,83) не более 0,3 мг на 100 см² за 3 часа. Цифра задаёт порядок действий: очистка кварцевого стекла кислотами материал практически не расходует, поэтому эскалацию начинают с них, а не с фторидов.

Первый уровень закрывают кислоты, не трогающие сетку SiO₂. HNO₃, HCl и царская водка (HNO₃ + 3HCl) снимают металлы, соли и остатки после озоления. С них же начинается очистка кварцевой посуды в аналитической лаборатории, а концентрацию и выдержку подбирают по загрязнению: ограничения ставит не стекло, а сама методика анализа.

Второй уровень — RCA-цикл, эталон для оснастки микроэлектроники. SC-1 (H₂O : NH₄OH 29% : H₂O₂ 30% = 5:1:1) при 75-80°C в течение 10 минут снимает органику и частицы. Дальше промывка, дальше SC-2 (H₂O : HCl 37% : H₂O₂ 30% = 6:1:1) в том же режиме, под ионы щелочных и тяжёлых металлов.

Выше 80°C ванну греть бессмысленно: H₂O₂ разлагается, аммиак улетучивается из NH₄OH, состав теряет активность за минуты.

Ванны делают из плавленого кварца. Боросиликат для RCA не годится: его примеси выщелачиваются и загрязняют раствор быстрее, чем цикл очищает изделие.

Третий уровень закрывает раствор пираньи, смесь H₂SO₄ и H₂O₂ под стойкую органику и полимерные плёнки. Готовят на одну операцию, не хранят, с органическими растворителями не смешивают.

Фториды

Плавиковая кислота растворяет кварцевое стекло, то есть снимает не загрязнение, а слой самого изделия. По данным Momentive Technologies, HF допускается концентрацией не более 10% по объёму при выдержке не более 5 минут, бифторид аммония NH₄HF₂ не более 7% по массе и не более 10 минут.

Масштаб потерь считается по скоростям. По опубликованным в Scientific Reports данным, до оптически чистой поверхности плавленый кварц травится со скоростью 1 мкм/мин, а при глубоком травлении в BOE (HF 49% + NH₄F 40%, объёмное соотношение NH₄F:HF от 1 до 14) скорость доходит до 3 мкм/мин.

Часть аналитиков применяет для кварцевой посуды смесь 3-5% HF + 10-15% HNO₃ и держит её в постоянном обиходе. Формального противоречия с регламентом изготовителя нет: тот ограничивает суммарное время контакта, а не факт применения.

Инженерный вывод из двух позиций один. Травление кварцевого стекла остаётся разовой операцией по секундомеру, с промывкой деионизированной водой и контролем толщины стенки после каждого цикла. Как штатный способ очистки кварцевого стекла фториды не годятся.

Хромовая смесь выведена из оборота отдельным запретом: она оставляет ионы хрома на стенках, и методики анализа воды обработку посуды хромсодержащими составами не допускают.

Термическая очистка

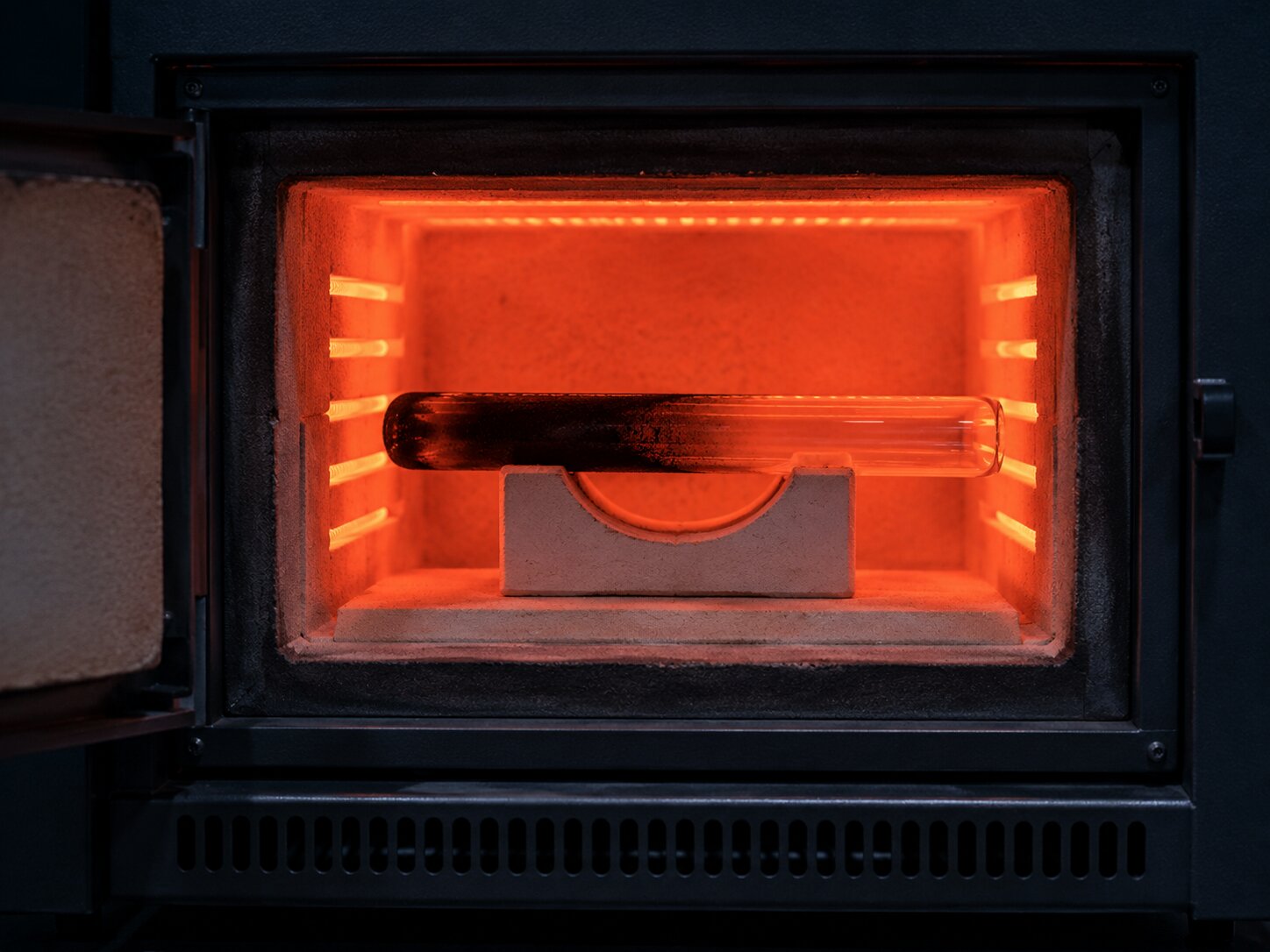

Термическая очистка кварцевой трубки от углеродного нагара в муфельной печи

Углеродный нагар не растворяется ни в HNO₃, ни в царской водке, его окисляют кислородом воздуха. Кварцевая трубка после CVD-процесса несёт плёнку пиролитического углерода, которую печь снимает быстрее любого реагента. Температура работает только по тому, что горит: соли, оксиды металлов и силикатные плёнки остаются на стенке.

Рабочие режимы окислительной очистки кварцевого стекла:

• 800°C, 2-3 часа на воздухе: окисление остаточного углерода после осаждения.
• 600-700°C на воздухе, затем промывка HCl: сначала выгорает углерод, следом растворяется оксид железа.
• Около 1000°C на воздухе или в кислороде: снятие плотного углеродного налёта с кварцевой трубы.
• Промывка деионизированной водой после любого из режимов обязательна: озоление оставляет минеральный остаток.

Ограничение стоит дороже самой очистки. Нагрев невымытого изделия выше 1000°C ничего не удаляет: остаточные натрий и калий впекаются в поверхность и служат зародышами кристобалита. По ГОСТ 19908-90 кварцевая посуда рассчитана на работу до 1000°C, и этот же порог отделяет очистку от девитрификации.

Чистка кварцевого тигля, начатая с печи, а не с кислоты, заканчивается молочной стенкой и отбраковкой. Порядок «сначала химия, потом температура» остаётся условием сохранения изделия, а не рекомендацией.

Промывка, сушка и хранение, где очистку сводят на нет

Предельное удельное сопротивление деионизированной воды составляет 18,2 МОм·см при 25°C, что соответствует электропроводности 0,055 мкСм/см. Промышленный минимум для финишной промывки составляет 1 МОм·см, оснастку микроэлектроники ополаскивают водой 10-18 МОм·см с содержанием органического углерода (TOC) ниже 1 ppb и числом частиц крупнее 0,05 мкм менее 1 на мл.

Водопроводная вода на этом этапе перечёркивает всю предыдущую химию: она несёт Na, K, Ca и растворённый кремнезём.

Механика отказа простая. Капля, высохшая на стенке, оставляет кольцо солей и органики. Чем дольше вода стоит на поверхности, тем больше растворённых примесей осядет на стекле после испарения.

Такое пятно притягивает пыль, а при следующем нагреве работает зародышем кристаллизации: по данным Momentive Technologies, высохшие водные пятна вызывают девитрификацию. Изделие, прошедшее SC-1, SC-2 и травление, гибнет на операции длиной в две минуты.

Финиш очистки кварцевого стекла подчиняется пяти требованиям:

• промывка только деионизированной или дистиллированной водой, каскадом от загрязнённой ванны к чистой;
• сушка немедленно после последнего ополаскивания, без «отдыха на воздухе» с высыхающими каплями;
• продувка сухим азотом или фильтрованным сжатым воздухом без масляной фракции;
• хранение в закрытой таре либо в упаковке производителя, не на открытом стеллаже;
• любые манипуляции проводят в чистых хлопчатобумажных перчатках, контакт голой кожи со стенкой исключён.

Техника безопасности

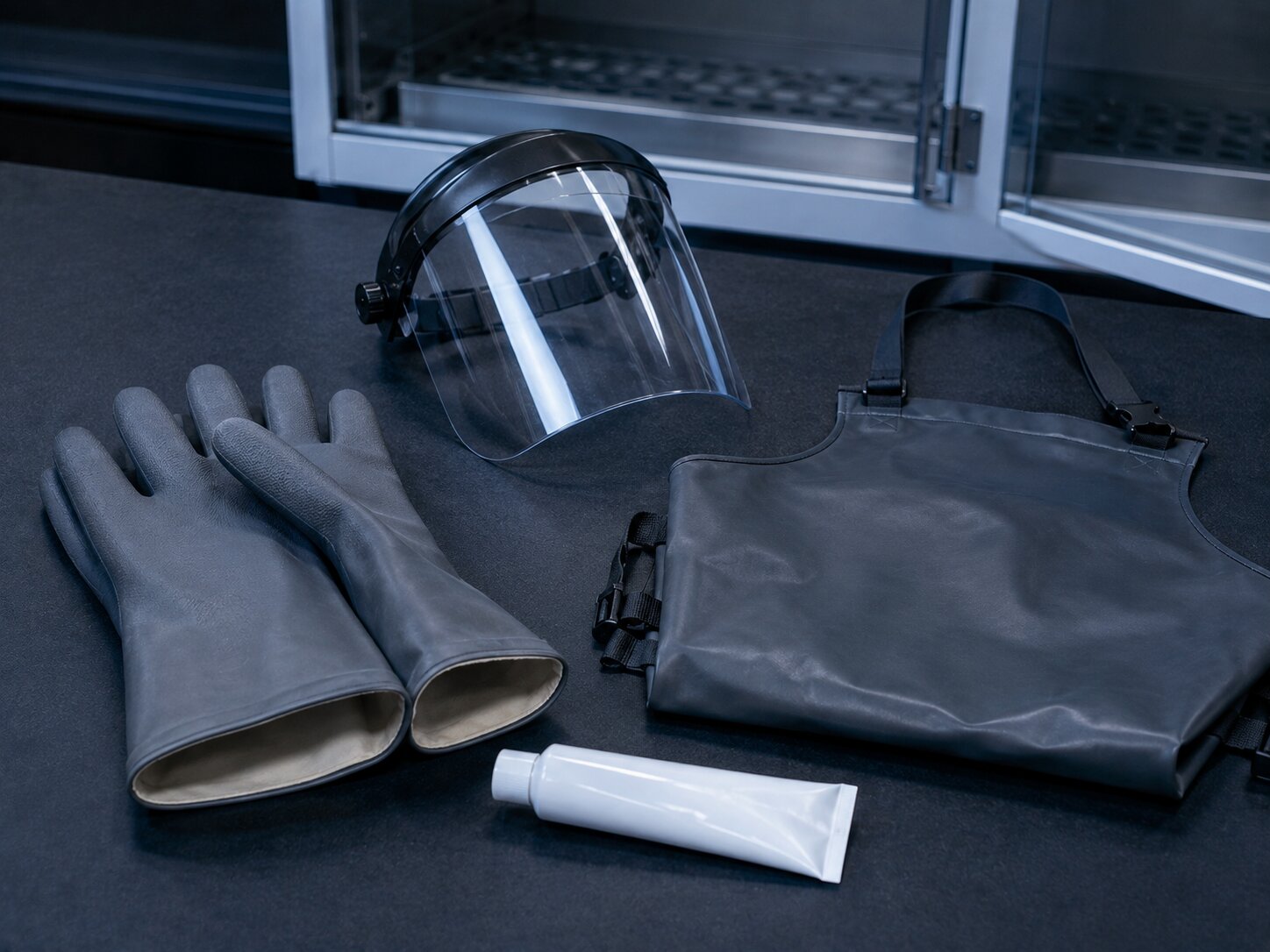

Комплект СИЗ и глюконат кальция для работы с плавиковой кислотой при очистке кварца

Зарегистрированы смертельные исходы при поражении концентрированным раствором HF (≥50%) всего 2,5% поверхности тела. Ожог площадью более 160 см² способен вызвать тяжёлую системную интоксикацию.

По данным WikEM / NPIS, механизм отличается от обычного кислотного ожога: недиссоциированная HF проникает вглубь тканей, фторид связывает Ca²⁺ и Mg²⁺, развиваются гипокальциемия, гипомагниемия и фатальные аритмии.

Первая помощь сводится к втиранию геля глюконата кальция в поражённый участок 10-15 минут. Критерий эффективности один: исчезновение боли. Гель должен лежать в зоне работ до начала операции, а не искаться по лаборатории после контакта.

Очистка кварцевого стекла фторидами планируется как отдельная операция с подготовленным рабочим местом, а не как продолжение обычной мойки. Обработка плавиковой кислотой кварцевого стекла допускается только при полном комплекте защиты:

• гель глюконата кальция на рабочем месте, распакованный и в пределах срока годности;
• вытяжной шкаф с подтверждённой тягой, работа вне шкафа запрещена;
• перчатки, стойкие к фторидам, и защитные нарукавники;
• лицевой щиток, закрывающий лоб и подбородок; очки его не заменяют;
• кислотостойкий фартук и закрытая обувь.

Второе правило касается окислителей. Реагенты не смешивают за пределами прописанного рецепта: раствор пираньи (H₂SO₄ + H₂O₂) несовместим с органическими растворителями. Готовят его на одну операцию и не хранят, закрытая ёмкость с активной смесью опасна сама по себе. Посуду из-под органики перед заливкой окислителя промывают и высушивают.

Чего делать нельзя, семь запретов

Очистка кварцевого стекла держится не только на выборе реагента, но и на списке запретов: семь позиций ниже не имеют обходных путей и щадящих вариантов. Отвечая на вопрос, чем отмыть кварцевое стекло, полезно сначала закрыть список того, чем не отмывать никогда.

1. Щёлочи NaOH и KOH в любой концентрации. Реакция 2NaOH + SiO₂ → Na₂SiO₃ + H₂O растворяет сетку стекла, а не налёт на ней.
2. Абразивные пасты, порошки, металлические щётки. Снятый микрорельеф не восстанавливается ни промывкой, ни отжигом.
3. Ультразвук для изделий с трещинами и сколами. Кавитация раскрывает микродефект до сквозной трещины за один цикл.
4. Хромовая смесь при анализе следовых количеств. Ионы хрома закрепляются на стенках и переходят в следующую пробу.
5. Нагрев невымытого изделия выше 1000°C. Остаточные Na и K работают зародышами кристобалита.
6. Промывка водопроводной водой и сушка с высыхающими на поверхности каплями. Норма промывочной воды составляет 18,2 МОм·см при 25°C.
7. Контакт с HF дольше 5 минут и с NH₄HF₂ дольше 10 минут. При скорости 1 мкм/мин лишние минуты выводят стенку за чертёжный допуск.

Восьмой пункт стоит особняком: стравливать матирование бесполезно. Если белый след не изменился после кислотной обработки, HF снимет ещё слой стекла, а поверхность останется мутной. Разумнее замерить остаток стенки толщиномером и планировать замену.

Когда изделие уже не отмыть, критерии отбраковки и профилактика

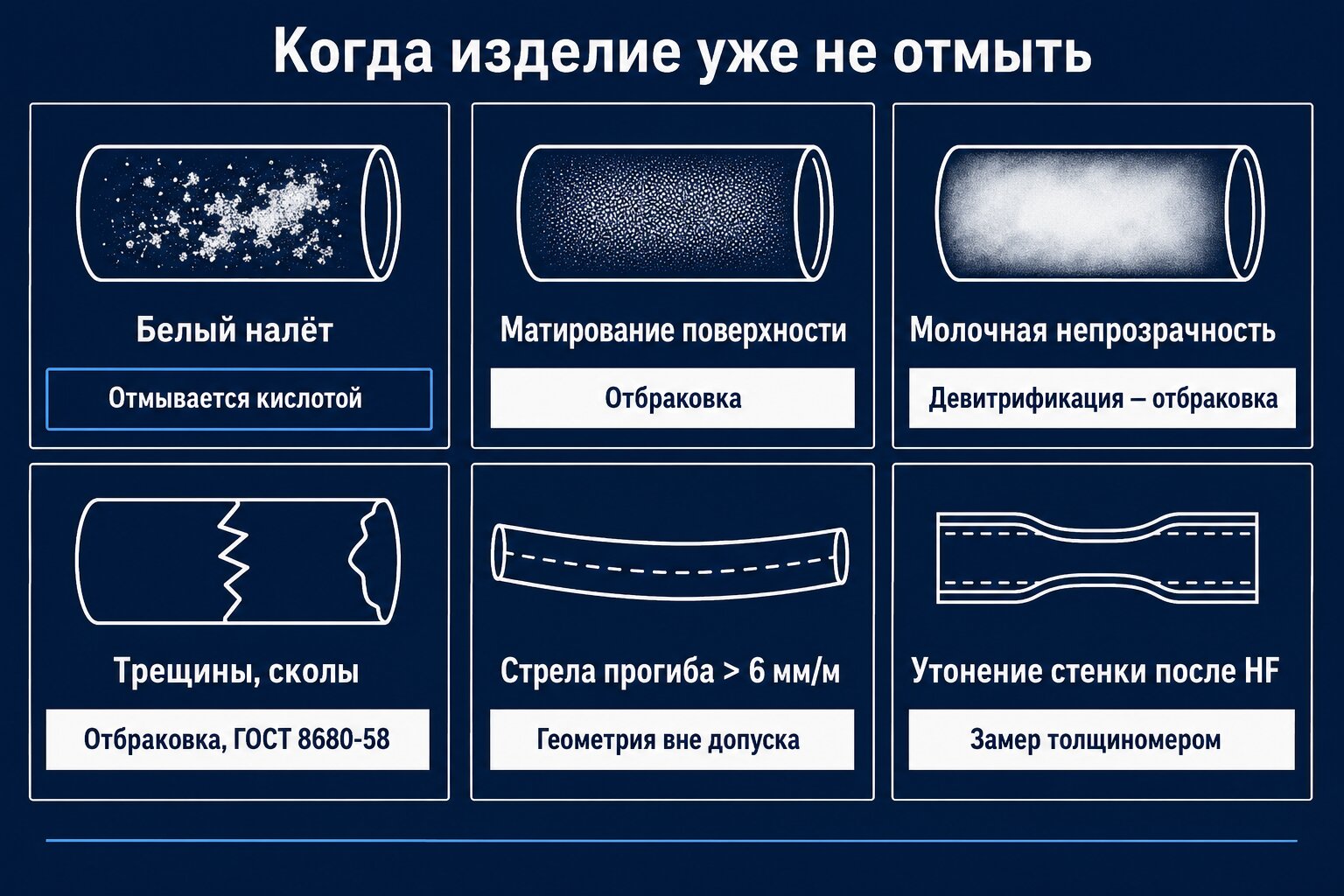

Критерии отбраковки кварцевого стекла — матирование, девитрификация, трещины, геометрия

Для кварцевых чехлов УФ-ламп ориентиром служит стандарт NWRI 2000: механическая очистка возвращает пропускание до 80%, химико-механическая доводит его до 95%. Если после химико-механической обработки показатель не поднимается даже до 80%, поверхность деградировала необратимо, и дальнейшая очистка кварцевого стекла только расходует реагенты.

Ещё пять признаков закрывают вопрос без фотометрии, часть из них прямо описана в ГОСТ 8680-58.

С 2004 года мы контролируем каждую партию на заводе-изготовителе перед отгрузкой: геометрию сверяем с чертежом заказчика и допусками ГОСТ, торцы и стенки смотрим на трещины и сколы. За изделие, отработавшее год в печи или в реакторе, отвечает регламент очистки изделий из кварцевого стекла, принятый у заказчика.

Профилактика дешевле отбраковки:

1. Чистые хлопчатобумажные перчатки при любом контакте: пот с рук оставляет достаточно щёлочи, чтобы отпечаток проявился при первом нагреве.
2. Снятие отпечатков спиртом и безворсовой салфеткой до загрузки в печь, а не после.
3. Промывка деионизированной водой сразу после процесса. Чистка кварцевого тигля, отложенная на неделю, требует уже кислотной эскалации: спёкшийся солевой осадок водой не снимается.
4. Календарный регламент для кварцевых чехлов УФ-установок — промывка с интервалом от 1 до 9 суток в зависимости от качества воды.
5. Профилактический отжиг диффузионных труб: выдержка при 1200°C с поворотом на 90° каждые 2 часа первые 30 часов формирует равномерный слой кристобалита.

Частые вопросы

Чем отмыть кварцевое стекло от солевого налёта?

Солевые и металлические отложения снимает соляная кислота, а для оснастки микроэлектроники применяют SC-2 состава H₂O : HCl (37%) : H₂O₂ (30%) = 6:1:1 при 75-80°C с выдержкой 10 минут. Материал такую обработку переносит: по ГОСТ 8680-58 потери массы кварцевой трубы после 3 часов кипячения в HCl (уд. вес 1,188) не превышают 0,5 мг на 100 см². Заканчивает очистку кварцевого стекла промывка деионизированной водой.

Можно ли мыть кварцевую посуду плавиковой кислотой?

Плавиковая кислота растворяет SiO₂, поэтому снимает не загрязнение, а слой самого изделия со скоростью около 1 мкм/мин. Регламенты Momentive Technologies ограничивают контакт пятью минутами при концентрации HF до 10% по объёму и десятью минутами для 7-процентного по массе бифторида аммония NH₄HF₂. Как штатный способ мытья кварцевой посуды фториды не годятся: геометрия уходит за чертёж уже через несколько циклов.

Почему после очистки кварцевое стекло остаётся мутным?

Мутность после очистки кварцевого стекла означает изменение самой поверхности, а не остаточную грязь. Если белёсый слой не меняет вид после кислотной обработки, это матирование микрорельефа, и травление HF дефект только углубляет. Молочная «шагрень», проявившаяся после нагрева, указывает на девитрификацию: выше 1000°C аморфный SiO₂ переходит в кристобалит, а зародышами служат остатки Na и K на стенке.

Можно ли чистить кварцевые изделия в ультразвуковой ванне?

Ультразвуковая очистка кварцевого стекла допустима только для изделий без трещин, сколов и видимых повреждений: кавитация развивает микродефект в трещину за один цикл. Частота выше 500 кГц (до 3 МГц) при мощности 25-100 Вт подходит для подложек и полированных поверхностей. Лабораторные ванны на 40-80 кГц дают грубую кавитацию и повреждают поверхность энергией схлопывающихся пузырьков.

Чем удалить углеродный нагар с кварцевой трубки?

Термическая очистка кварцевого стекла снимает только горючие загрязнения: углерод выжигают отжигом при 800°C в течение 2-3 часов на воздухе либо около 1000°C на воздухе или в кислороде. Если под нагаром остаётся оксид железа, трубку сначала прогревают при 600-700°C, затем растворяют оксид соляной кислотой. После термообработки изделие промывают деионизированной водой: щелочные примеси на горячей поверхности запускают кристаллизацию при следующем нагреве.

Какой водой промывать кварцевые изделия после кислотной обработки?

Только деионизированной или дистиллированной. Предельное качество деионизированной воды составляет 18,2 МОм·см при 25°C (электропроводность 0,055 мкСм/см), промышленный минимум для промывки составляет 1 МОм·см, для микроэлектроники берут 10-18 МОм·см. Водопроводная вода оставляет высыхающие капли с Na, K и Li, поэтому изделие сушат быстро, лучше продувкой сухим азотом.

Когда кварцевое изделие уже нельзя отмыть и его нужно менять?

Замена нужна, когда дефект перешёл в объём материала или в геометрию. По ГОСТ 8680-58 трещины и инородные разрушающие включения не допускаются, стрела прогиба ограничена 6 мм на 1 м длины, отколы на торцах не должны превышать 3 мм.

Не восстанавливаются также матирование, девитрификация и кварцевые чехлы УФ-ламп, пропускание которых после химико-механической очистки не поднимается до 80% по стандарту NWRI 2000. Утонение стенки после многократного травления HF проверяют толщиномером.

Если изделие вышло за критерии из таблицы отбраковки, замену можно подобрать по вашему чертежу или по марке кварцевого стекла: КУ-1, КУ-2, КВ, КИ. Кварц-Пром изготавливает изделия по ТЗ заказчика и контролирует качество каждой партии перед отгрузкой. Каталог изделий из кварцевого стекла.
