Что разрушает кварцевое стекло — кислоты, щёлочи, девитрификация

Содержание

Химическая несовместимость кварцевого стекла сводится к четырём механизмам, тогда как SiO₂ остаётся инертным почти ко всем минеральным кислотам. Кварц устойчив к азотной, соляной, серной кислотам и царской водке при любой концентрации и температуре. Разрушают материал только плавиковая кислота HF (при любой температуре), горячая концентрированная фосфорная кислота H₃PO₄ выше ~150 °C (концентрация >85%), щёлочи NaOH и KOH в виде расплавов или при T выше 1000 °C, а также девитрификация из-за загрязнения поверхности натрием при нагреве.

Реакция с плавиковой кислотой идёт по схеме SiO₂ + 4HF → SiF₄↑ + 2H₂O: стекло переходит в летучий тетрафторид кремния. Это единственная кислота, растворяющая кварц при комнатной температуре.

Девитрификация стоит особняком среди этих механизмов. Чистая поверхность не кристаллизуется до ~1150 °C, но следы натрия (отпечатки пальцев, частицы NaCl) запускают кристобализацию уже в диапазоне 700-1000 °C. Поверхность мутнеет, теряет прочность, покрывается сеткой микротрещин при остывании.

Вывод для эксплуатации: опасны не кислоты в целом, а конкретный набор — фтор, горячий фосфор, щелочные расплавы и натриевое загрязнение перед высокотемпературным циклом.

Почему кварцевое стекло химически стойкое

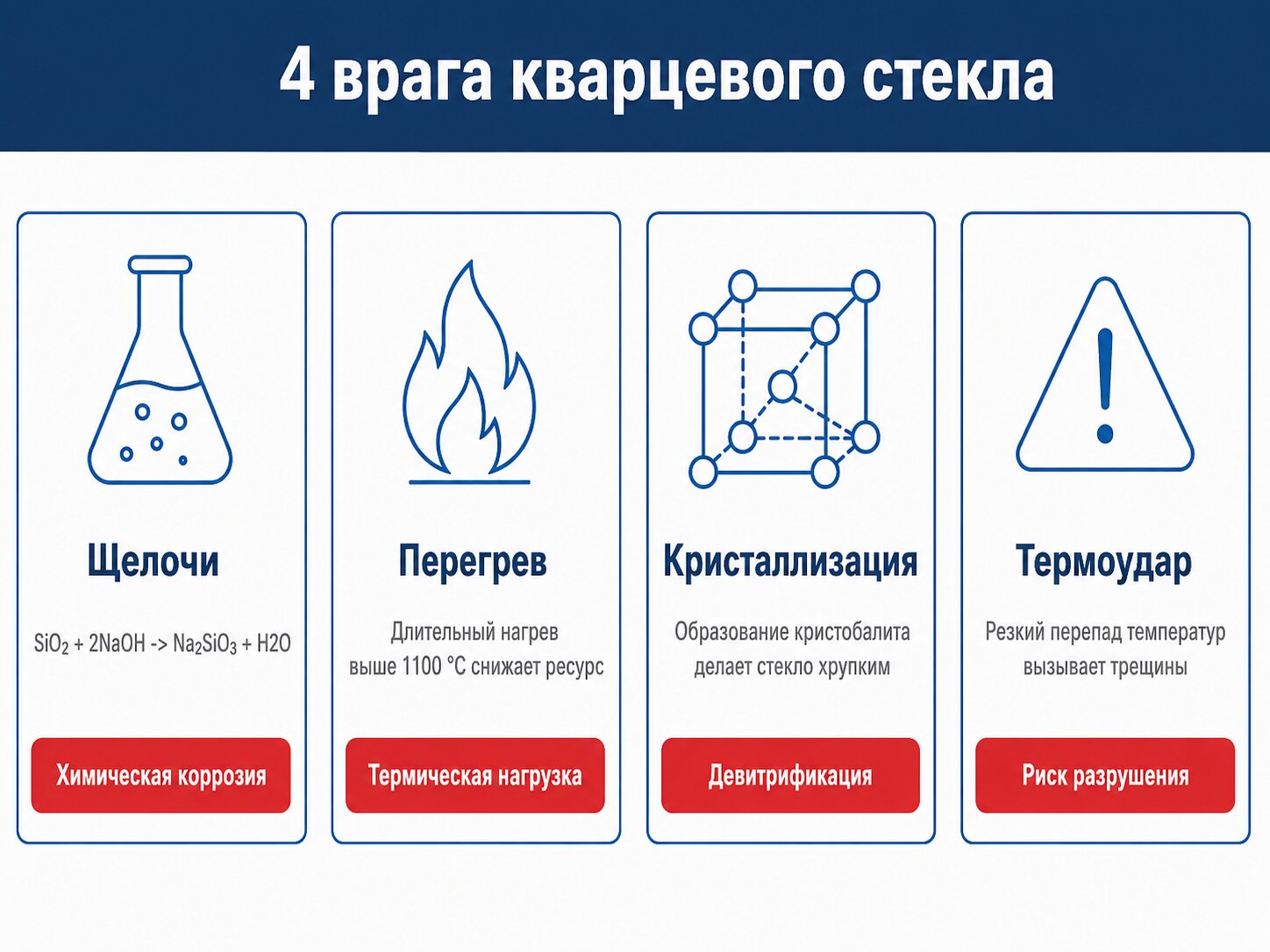

Инфографика — 4 врага кварцевого стекла: HF, горячая H₃PO₄, щёлочи NaOH/KOH, девитрификация от натрия

Согласно ГОСТ 8680-58, после 3 часов кипячения в соляной кислоте (удельный вес 1.188) кварцевое стекло теряет не более 0.5 мг массы на 100 см² поверхности; в серной кислоте удельного веса 1.83 — не более 0.3 мг. Эти нормы химической устойчивости показывают порядок величин, недостижимый для обычного натрий-силикатного стекла. О том, что такое кварцевое стекло и каковы его базовые свойства, подробно — в обзорной статье.

Корень стойкости в структуре. Каждый атом кремния связан с четырьмя атомами кислорода, образуя жёсткую трёхмерную сетку связей Si-O без подвижных щелочных ионов. Именно эти ионы натрия в обычном стекле дают пути для химической атаки; в чистом SiO₂ их нет, и большинству кислот попросту не за что зацепиться. Поэтому химическая чистота поверхности напрямую определяет стойкость материала к агрессивным средам.

Кварцевое стекло инертно к следующим средам при любой концентрации и температуре:

• азотная кислота (HNO₃);
• соляная кислота (HCl);
• серная кислота (H₂SO₄);
• царская водка (смесь HNO₃ и HCl, растворяющая золото и платину).

Показателен и контакт с расплавами благородных металлов. С жидкими платиной и золотом кварцевое стекло не реагирует, поэтому из него делают тигли и лодочки для их плавки, где обычная керамика загрязняет расплав. Сетка Si-O выдерживает и агрессивную химию, и температуры выше 1000 °C, оставаясь нейтральной к содержимому.

Кислоты-разрушители, плавиковая (HF) и фосфорная (H₃PO₄)

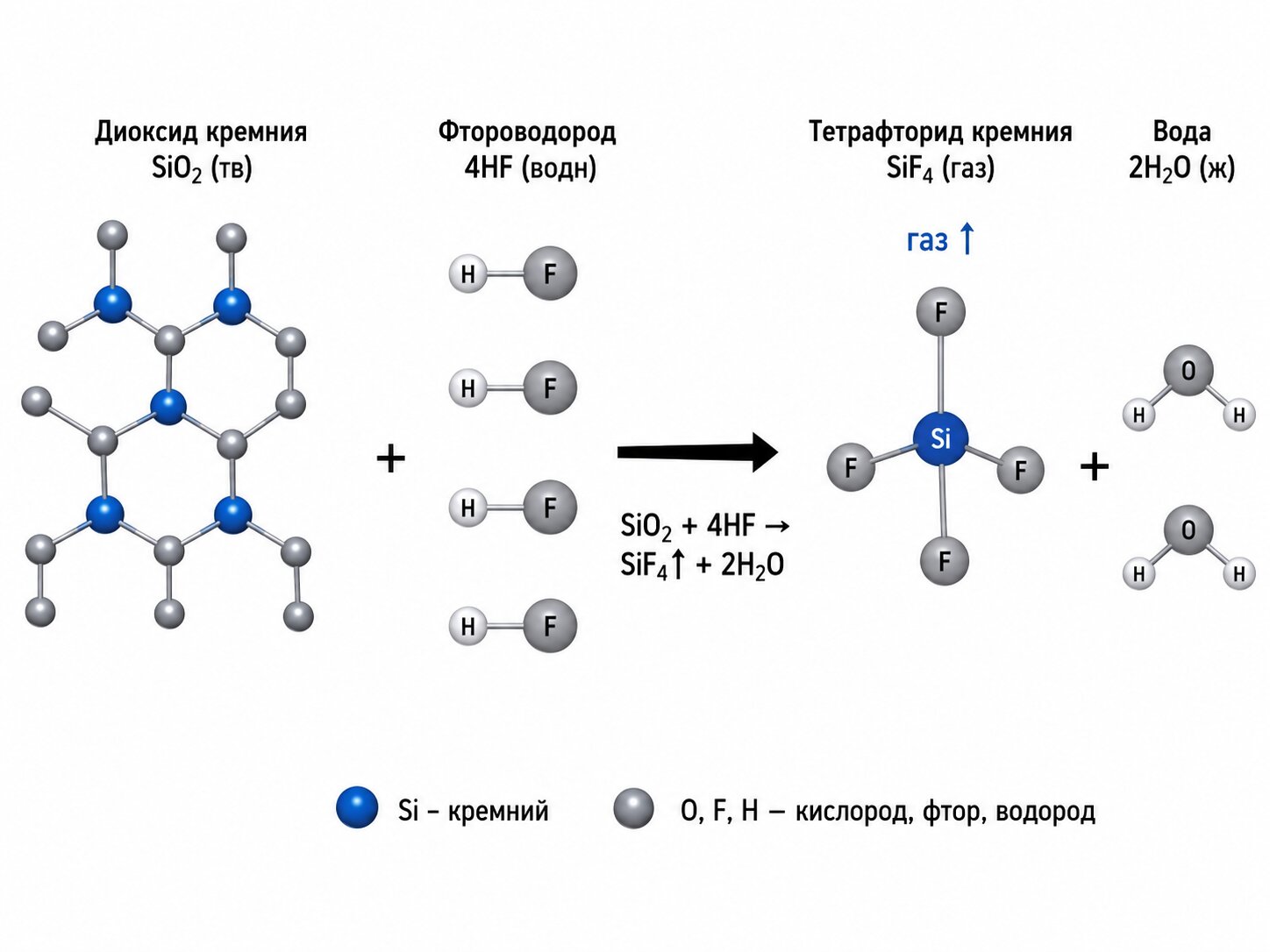

Схема реакции кварцевого стекла с плавиковой кислотой: SiO₂ + 4HF → SiF₄↑ + 2H₂O

Плавиковая кислота травит кварцевое стекло при любой температуре, даже на холоде, и это единственная кислота, для которой кварц не служит надёжной тарой. Реакция идёт по схеме SiO₂ + 4HF → SiF₄↑ + 2H₂O, а при избытке реагента образуется гексафторкремниевая кислота H₂SiF₆. Главный продукт, летучий фторид кремния SiF₄, улетучивается и оголяет свежую поверхность под травление, поэтому процесс не останавливается сам собой.

Связка «кварцевое стекло и плавиковая кислота» опасна даже для плавленого материала. Да, плавленый кварц разрушается HF примерно в 10 раз медленнее обычного натрий-силикатного стекла, но разве десятикратный запас спасает, если контакт постоянный? Хранят HF только в полиэтилене или фторопласте, никогда в кварцевой посуде.

На производстве мы применяем HF дозированно, для контролируемой кислотной очистки кварцевых изделий, не для травления насквозь. Регламент жёсткий:

• Плавиковая кислота (HF): концентрация не выше 10%, выдержка не дольше 5 минут.
• Бифторид аммония (NH₄HF₂): концентрация не выше 7%, выдержка не дольше 10 минут.

Превышение времени или концентрации матирует полированную поверхность и съедает геометрию кромок. Если контакт с HF уже произошёл, важна правильная очистка кварцевых изделий и инжекторов с последующей промывкой.

Ортофосфорная кислота H₃PO₄ ведёт себя иначе. При комнатной температуре её действие на кварц слабое, им можно пренебречь. Но горячая концентрированная H₃PO₄ начинает разлагать кварцевое стекло при температуре выше ~150 °C (концентрация >85%), это уже рабочий фактор для высокотемпературных узлов, где фосфаты контактируют с кварцем. Связка «кварцевое стекло фосфорная кислота» становится разрушительной именно в горячей зоне, и при проектировании таких применений температурный порог закладывают с запасом.

Щёлочи и щелочные загрязнения

Растворы и расплавы гидроксидов натрия и калия (NaOH, KOH) выщелачивают кремний прямо из сетки SiO₂. Гидроксид-ион разрывает связи Si-O, переводя кремний в растворимые силикаты, и пространственная структура стекла рассыпается. Щёлочная среда — вторая по значимости причина химической несовместимости кварцевого стекла в промышленных условиях.

Скорость выщелачивания растёт с температурой и концентрацией раствора. Заметная коррозия начинается при температуре выше 1000 °C, а в горячих концентрированных растворах щёлочи разрушение идёт ощутимо быстрее. По щёлочестойкости кварцевое стекло близко к обычным химико-лабораторным стёклам и уступает специальным щёлочеустойчивым сортам, поэтому горячую щёлочную среду закладывать в режим эксплуатации не стоит.

Опасность щелочного загрязнения двойная. Сначала NaOH или KOH разъедают поверхность, затем оставшиеся следы запускают девитрификацию при последующем нагреве. Порог низкий: порядка 0.1 мг щёлочи на см² поверхности уже достаточно, чтобы кристаллизация пошла. Поэтому отпечаток пальца или капля моющего средства на изделии перед высокотемпературной операцией обходятся потерей детали: один невидимый налёт превращается в матовое кристаллическое пятно.

Девитрификация, кристобализация от загрязнений

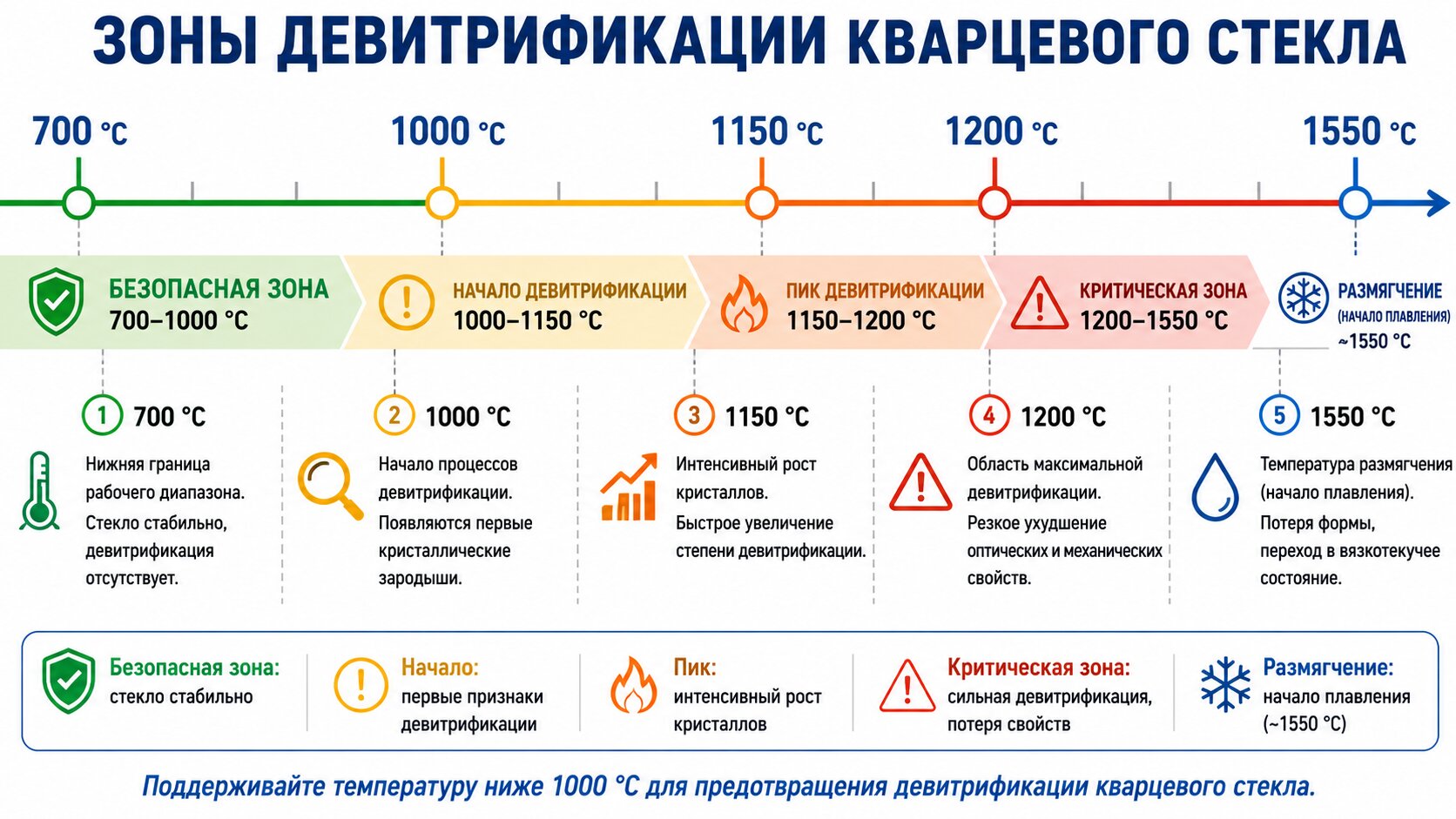

Температурная шкала девитрификации кварцевого стекла: зоны риска от 700 до 1550 °C, критические точки кристаллизации

Метастабильное аморфное SiO₂ кварцевого стекла стремится перейти в кристаллический кристобалит, и этот процесс называют девитрификацией кварцевого стекла. На молекулярном уровне беспорядочная сетка тетраэдров перестраивается в упорядоченную решётку: поверхность мутнеет, покрывается матовой коркой, теряет прочность и трескается при термоциклировании из-за разницы коэффициентов теплового расширения аморфной и кристаллической фаз. Этот же перепад расширения вызывает термоудар по кварцевому стеклу при резком охлаждении закристаллизованной зоны.

Чистая полированная поверхность сопротивляется до последнего. Заметной кристобализации почти не происходит до ~1150 °C, активная зона начинается от 1200 °C при длительной выдержке, и это уже верхняя рабочая температура кварцевого стекла. Реперные точки материала: strain point — точка снятия напряжений — около 1120 °C, размягчение при 1550 °C.

Загрязнение меняет картину радикально. Щелочные и щёлочноземельные соли работают как зародыши кристаллизации, и порог обрушивается до 1000 °C и ниже. Натрий опаснее всего: реакция NaCl с диоксидом кремния даёт кристобалит уже при 700 °C, а при 800 °C на поверхности образуются кристобалит и дисиликат натрия Na₂Si₂O₅.

Откуда берётся натрий в лаборатории, где нет хлорида натрия в реактивах? С пальцев оператора. Соли кожи (натрий и калий из обычного отпечатка) запускают девитрификацию при концентрации порядка 0.1 мг/см², и одно касание без перчаток оставляет ровно столько. Поэтому перед высокотемпературным циклом трубки промывают и обязательно проходят дегидроксилирование, чтобы убрать и связанную воду, и поверхностные загрязнения.

Температурная шкала рисков:

• 700 °C — кристобалит при натриевом (NaCl) загрязнении
• 1000 °C — порог при щелочных солях
• 1150 °C — предел стойкости чистой поверхности
• 1200 °C — активная девитрификация, верх рабочего диапазона
• 1550 °C — размягчение стекла

Восстановительная атмосфера и газопроницаемость

Кварцевое стекло пропускает водород и гелий при высокой температуре примерно в 300 раз интенсивнее обычных силикатных стёкол. Молекулы H₂ и He диффундируют прямо сквозь стенку трубы или тигля, поэтому в установках с водородной защитной средой стенка перестаёт работать как полностью герметичный барьер. Диффузия водорода усиливается с ростом температуры, и это нужно учитывать при расчёте ресурса оснастки.

Восстановительная атмосфера действует на поверхность жёстче самой проницаемости. Водород, пары щелочных металлов и углерод при высокой температуре восстанавливают SiO₂: на поверхности образуется субоксид SiO, появляется помутнение, иногда пузырение. Скорость деградации зависит и от содержания OH-групп, а оно задаётся способом плавки. Электротермическая вакуумная плавка даёт 5-150 ppm гидроксила, газопламенный синтез — 100-1200 ppm. Чем больше OH, тем заметнее меняется пропускание и поведение материала в агрессивной среде.

Отжиг выше ~850 °C дегидроксилирует приповерхностный слой и снимает внутренние напряжения; при более низкой температуре остаётся риск поверхностных дефектов.

Марку подбирают под конкретный режим. Полный ряд марок кварцевого стекла КУ-1, КУ-2, КВ и КИ описан в ГОСТ 15130-86: для УФ-задач с высоким OH идут КУ-1 и КУ-2, для общего оптического назначения КВ, а для ИК-диапазона и работы в восстановительной среде КИ с низким содержанием гидроксила. Под водородную или щелочную атмосферу разумнее брать марку КИ: меньше OH, меньше каналов для восстановления поверхности и помутнения. Так связка «среда — температура — содержание OH» определяет выбор задолго до закупки заготовок.

Сводная таблица химической несовместимости

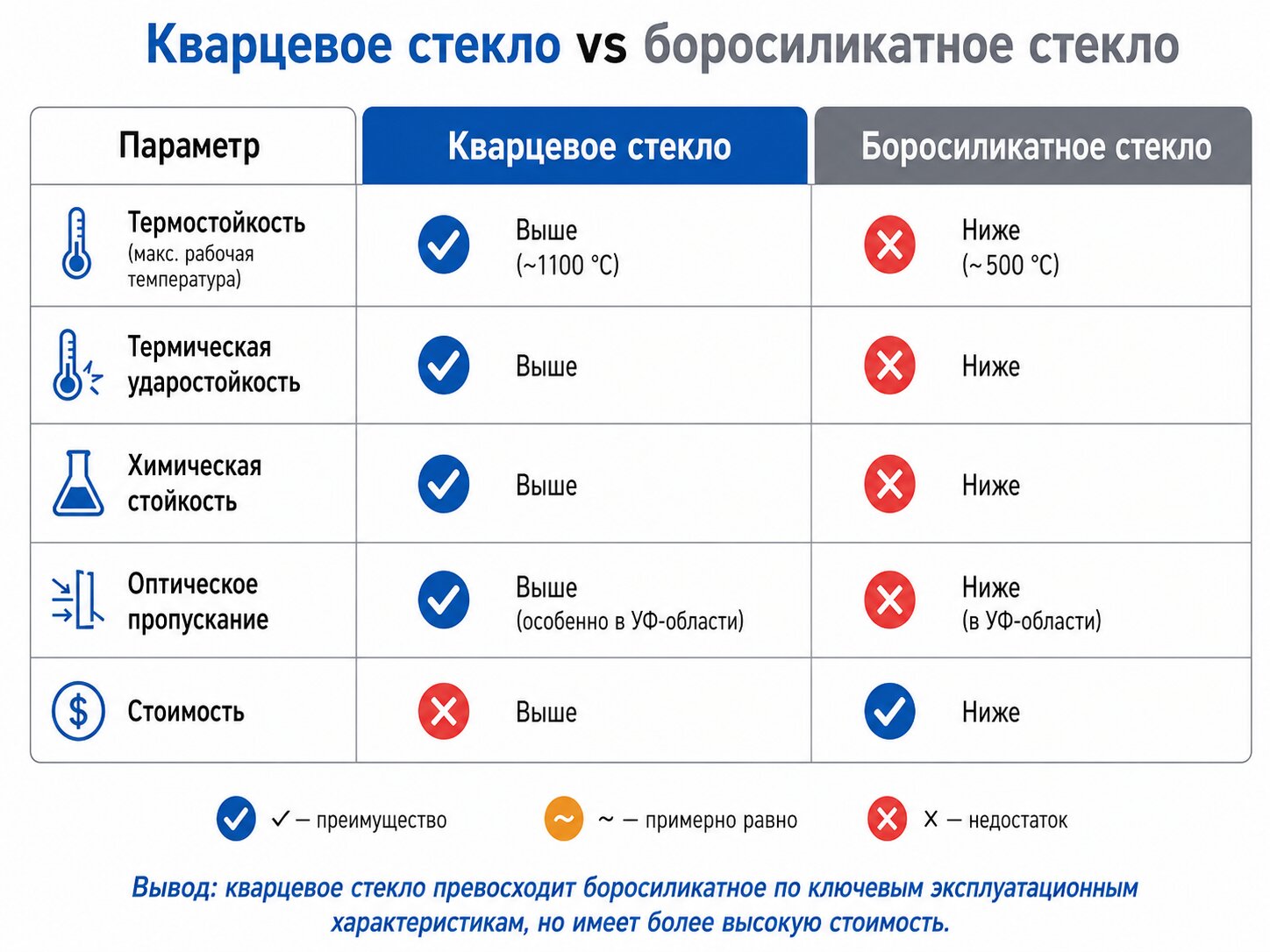

Сравнение кварцевого стекла и боросиликатного по химической стойкости, рабочей температуре и тепловому удару

Кварцевое стекло держит почти любую кислоту, но имеет несколько ахиллесовых пят. Ниже инженерный паспорт химической несовместимости кварцевого стекла: какая среда вступает в реакцию с SiO₂, при каком условии срабатывает механизм и чем это заканчивается для детали.

Две трети строк в таблице срабатывают только при нагреве или загрязнении, значит, чистая поверхность и контроль температуры закрывают большинство угроз ещё до начала реакции.

Как продлить жизнь кварцевого изделия

Девитрификация (переход стеклообразного кварца в кристобалит) стартует с поверхности, и большинство отказов идёт именно от загрязнений, а не от усталости материала. Шесть практик ниже снижают риск химической несовместимости кварцевого стекла на нагревательных циклах.

1. Работать в перчатках и обезжиривать поверхность. Соли кожи (Na, K) запускают кристаллизацию уже от 0.1 мг/см² при нагреве, поэтому перед каждым циклом изделие протирают спиртом или ацетоном.
2. Кислотную очистку вести по регламенту. HF концентрацией ≤10% держат не дольше 5 мин; NH₄HF₂ ≤7% не дольше 10 мин; финал всегда промывка деионизованной водой до нейтральной реакции.
3. Исключить контакт с плавиковой, горячей фосфорной кислотами и щелочами. Для этих сред кварц непригоден, ни в хранении, ни при нагреве.
4. Держать рабочую температуру в коридоре. Длительно до 1200 °C, кратковременно ниже точки размягчения 1550 °C. Чистая поверхность поднимает порог девитрификации до ~1150 °C против 1000 °C на загрязнённой.
5. Подбирать марку под среду. КУ-1 и КУ-2 для УФ-оптики и высоких температур; КВ и КИ где допустимы по содержанию OH и спектру. При заказе кварцевых трубок под конкретную среду учитывают и марку, и толщину стенки.
6. Хранить и перевозить без контакта с пылью, абразивом и щелочными реагентами.

При поставке партий мы контролируем содержание OH-групп — для электротермической плавки это 5-150 ppm — и сопровождаем подбор марки под конкретную задачу заказчика. Чтобы подобрать марку под вашу среду и температуру, достаточно прислать параметры процесса.

Частые вопросы

Какая кислота разрушает кварцевое стекло?
Кварцевое стекло разрушают только плавиковая кислота (HF) при любой концентрации и температуре и горячая концентрированная фосфорная кислота (H₃PO₄ выше ~150 °C при концентрации >85%). Все остальные кислоты, включая царскую водку, на кварц не действуют. Это делает кварц одним из самых химически стойких конструкционных материалов для агрессивных сред.

Можно ли хранить плавиковую кислоту в кварцевой посуде?
Нет. HF корродирует кварц примерно в 10 раз медленнее обычного стекла, но реакция SiO₂ + 4HF → SiF₄↑ + 2H₂O всё равно идёт и постепенно растворяет стенки. Плавиковую кислоту хранят в полиэтилене или фторопласте. Для других агрессивных растворов подойдёт кварцевая лабораторная посуда — тигли, колбы и стаканы.

Реагирует ли кварцевое стекло с царской водкой?
Нет, кварц инертен к царской водке. Он не корродирует под действием азотной, соляной и серной кислот при любой концентрации и температуре. Поэтому кварцевая посуда применяется там, где обычное и боросиликатное стекло уже не выдерживают агрессии среды.

Почему кварцевое стекло мутнеет при нагреве?
Помутнение вызывает девитрификация: аморфный SiO₂ переходит в кристаллическую фазу, кристобалит. На чистой поверхности процесс заметен от ~1150-1200 °C, а при загрязнении натрием порог снижается до 700-1000 °C. Поэтому чистота поверхности напрямую определяет рабочий ресурс изделия.

При какой температуре щёлочь разрушает кварц?
Растворы NaOH и KOH заметно корродируют кварц при температуре выше ~1000 °C. Расплавы щелочей разрушают его ещё быстрее. По химической стойкости к щелочам кварц уступает многим оксидным материалам, и для таких сред его не применяют.

Зачем брать кварцевые трубки в перчатках?
Соли на коже содержат натрий и калий, а даже ~0.1 мг/см² этих солей ускоряют кристобализацию при нагреве. Поверхность в местах касания мутнеет и трескается раньше расчётного срока. Монтаж и установку кварцевых трубок ведут в чистых перчатках без касания рабочей зоны голыми руками.

Чем химстойкость кварца отличается от боросиликатного стекла?
Кварц работает до 1200 °C (температура размягчения 1550 °C, ТКЛР 5.5×10⁻⁷ K⁻¹), боросиликатное стекло до 500 °C (размягчение 820 °C, ТКЛР 33×10⁻⁷ K⁻¹). Кварц переносит вшестеро больший термоудар за счёт низкого расширения. При этом оба материала разрушаются плавиковой кислотой и щелочами.

Итог для выбора материала

Химстойкость кварца определяется не только материалом, но и чистотой поверхности и температурным режимом эксплуатации: одна и та же марка ведёт себя по-разному в HF-среде при 200 °C и в щелочном расплаве при 1000 °C. Кварц-Пром подбирает марку КУ-1, КУ-2, КВ или КИ под конкретную среду и температуру и изготавливает изделия по вашим чертежам. Пришлите параметры задачи, поможем выбрать стекло, которое отработает свой ресурс без помутнения и коррозии.

Об авторе

Технолог Кварц-Пром, направление «Кварцевое стекло». Специализация — подбор марок КУ-1, КУ-2, КВ, КИ (ГОСТ 15130-86) под задачи оптики, энергетики и лабораторий, контроль качества партий.
