Почему нельзя трогать кварцевую колбу голыми руками

Содержание

Опасен не жир, а соли: трогать кварцевую колбу голыми руками нельзя потому, что пот оставляет на поверхности натрий и калий, а при нагреве эти соли работают минерализаторами кристаллизации кремнезёма. Их атомы служат центрами зародышеобразования кристобалита, и стекло в границах отпечатка необратимо переходит из аморфного состояния в кристаллическое.

Соли при прогреве не выгорают, в отличие от воды и кожного жира: кристобалитизация кремнезёма идёт при содержании минерализаторов 0,05-6 %, а при снижении концентрации до 0,01 % превращение не начинается. Заметная девитрификация кварцевого стекла начинается с 1000-1200 °C, а рабочая температура прозрачных марок КУ-1 и КВ по ГОСТ 15130-86 доходит до 1200 °C. Отпечаток проявляется задолго до размягчения кварцевого стекла при 1550 °C.

Если колбу трогали, но не грели, загрязнение обратимо и полностью снимается отмывкой поверхности спиртом до первого запуска или нагрева. Если деталь после контакта вывели выше порога, кристобалит по контуру пальца остаётся в стекле, а растрескивание приходит уже на остывании, при 200-270 °C. У низкотемпературных изделий, кварцевых чехлов УФ-ламп на 254 нм и оптики, фазовый переход не запускается: критична потеря пропускания на рабочей длине волны, из-за которой падает бактерицидная доза на выходе установки. Поэтому кварцевую колбу не берут руками ни при распаковке, ни при монтаже.

Что остаётся на стекле от одного прикосновения

Органика со временем испаряется, соли натрия и калия остаются на поверхности.

Самые концентрированные компоненты пота, натрий и хлорид, дают 10-90 ммоль/л по разным зонам кожи, типично около 65 ммоль/л натрия (Frontiers in Physiology, 2025). Отпечаток на поверхности SiO₂ состоит из трёх фракций: воды, кожного жира и растворённых в них солей щелочных металлов. Вода испаряется при первом же прогреве, органика выгорает при нескольких сотнях градусов.

Соли не выгорают. Натрий (Na⁺), калий (K⁺) и литий остаются на поверхности кварцевого стекла в виде тонкой плёнки и работают минерализаторами кристаллизации (разбор механизма ниже). Жир с рук на кварцевом стекле опасен не сам по себе, а как носитель и связующее для этой солевой фракции: пока плёнка липидов не растворена спиртом, соли механически не снимаются, и протирка сухой салфеткой их только размазывает.

Руки не единственный источник загрязнения. Momentive Technologies в Usage Guidelines фиксирует: капли воды, оставленные высыхать на поверхности, собирают из воздуха достаточно загрязнений, чтобы дать девитрифицированные пятна и водяные разводы. То есть отпечатки пальцев на кварцевом стекле и невытертый конденсат после промывки приводят к одному и тому же результату по составу остатка.

Соли натрия и калия как минерализатор или почему стекло мутнеет в границах отпечатка

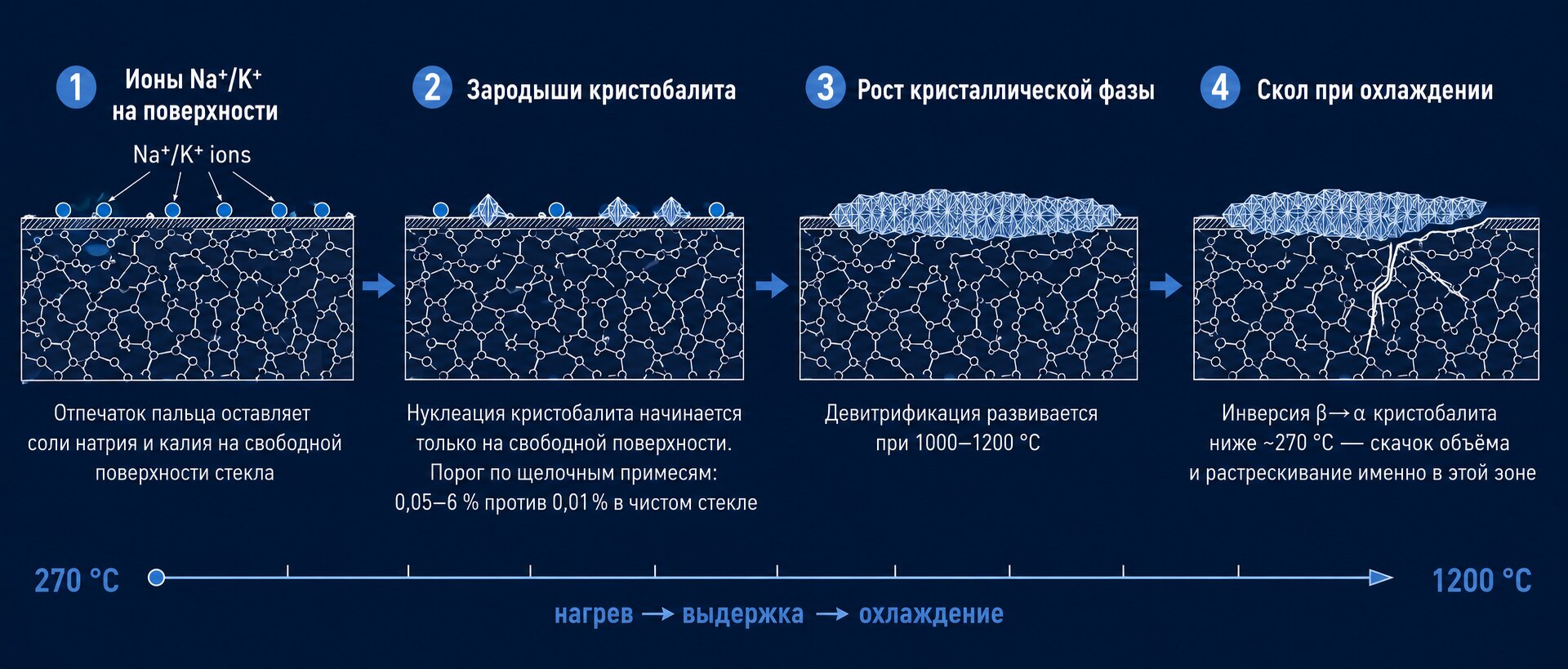

Механизм отказа запускается не при нагреве, а при остывании — в момент инверсии кристобалита ниже 270 °C.

Минерализаторами при кристаллизации кремнезёма выступают соли лития, калия и натрия (Li⁺, K⁺, Na⁺). Их атомы работают центрами зародышеобразования новой фазы, кристобалита: аморфная сетка SiO₂ рядом с таким центром теряет устойчивость и перестраивается в кристаллическую решётку. Кварцевое стекло метастабильно, минерализатор лишь снимает кинетический барьер перехода. По данным Горного информационно-аналитического бюллетеня (2005, вып. 5), кристобалитизация протекает при концентрации минерализаторов 0,05-6 %, а при снижении концентрации до порогового значения 0,01 % превращение не идёт. Введение оксидов щелочных металлов в силикатный расплав способствует его кристаллизации в кристобалит.

Зародышеобразование возможно только на свободной поверхности изделия и инициируется поверхностным загрязнением щелочными элементами и металлами. Отсюда и геометрия дефекта: концентрация 0,05-6 % набирается локально, на площади контакта кожи со стеклом. Соседние участки остаются ниже порога 0,01 % и сохраняют аморфную структуру. Кристаллизация развивается ровно по той зоне, куда легли пальцы, и повторяет папиллярный рисунок. Momentive Technologies в Usage Guidelines формулирует это прямо: пота с голых рук достаточно, чтобы отпечаток пальца чётко проявился при девитрификации. Матовое пятно с читаемым контуром не налёт, а слой кристобалита, выросший в границах загрязнения.

Девитрификация от отпечатков пальцев становится заметной от 1000-1200 °C. Рабочая температура прозрачного кварцевого стекла марок КУ-1 и КВ по ГОСТ 15130-86 доходит до 1200 °C, и этот паспортный предел рассчитан на чистую поверхность. Загрязнённая деталь входит в кристобалитизацию внутри собственного рабочего диапазона, при штатном нагреве и без превышения регламентных температур. Нуклеацию запускает не перегрев, а химия поверхности. Кинетику превращения и температурные зоны подробно разбирает отдельный разбор девитрификации кварцевого стекла.

Почему изделие разрушается на остывании, а не на нагреве

Колба отрабатывает полный нагревный цикл до рабочих 1200 °C без единого признака дефекта и раскалывается уже на остывании, при температуре поверхности порядка 200-270 °C. Причину даёт инверсия β→α: кристобалит, выросший по границам отпечатка, при охлаждении перестраивает решётку со скачкообразным изменением объёма. Оценки величины скачка расходятся по источникам. Данные по термическим свойствам плавленого кварца (Machined Quartz) дают уменьшение объёма около 3 % при переходе ниже примерно 270 °C. Керамическая практика описывает инверсию мягче: около 0,8 % в интервале 30 °C с центром около 200 °C, причём в справочниках часто приводят 220 °C (Digitalfire). Усреднять эти цифры нельзя, они описывают один эффект в разных методиках измерения.

Аморфное стекло вокруг закристаллизованного участка такого перехода не испытывает. ТКЛР кварцевого стекла КУ-1 и КВ составляет 5,5×10⁻⁷ K⁻¹, плотность 2,20 г/см³, к перепадам температуры сам материал малочувствителен. Напряжения собираются на границе двух состояний, и с каждым прогоном через диапазон инверсии граница расшатывается: появляются сколы, закристаллизованное кварцевое стекло разрушается при термоциклировании. Отсюда диагностический признак — растрескивание при охлаждении указывает на кристаллизованный участок, а не на термоудар. Механика трещин в кварцевых колбах при нагреве и картина термоудара разобраны в отдельных материалах.

Второй механизм

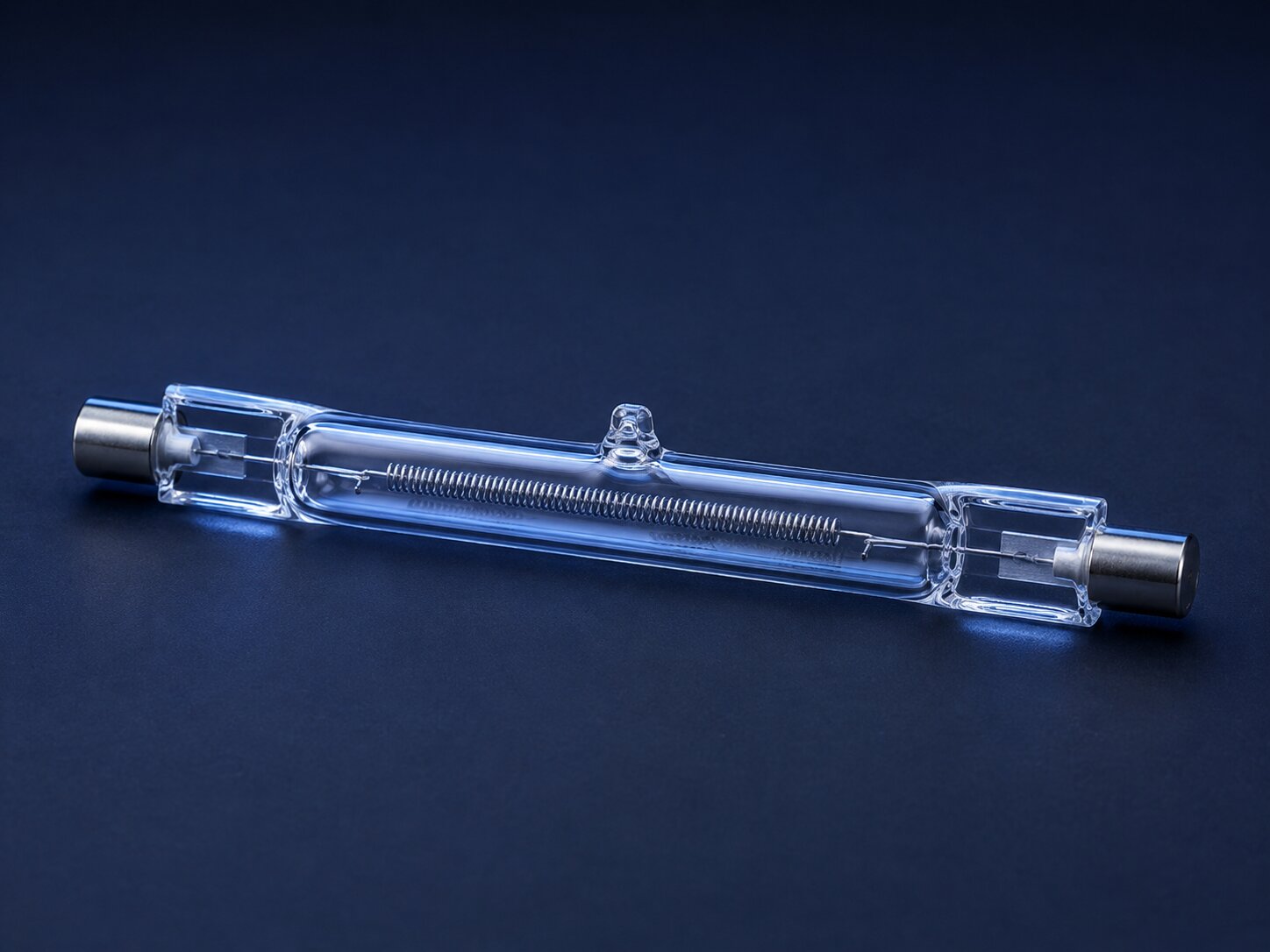

Стенка галогенной колбы работает при 250–900 °C, обычно около 800 °C — жировое пятно локально поднимает эту температуру.

Рабочая стенка галогенной колбы держит 250-900 °C, типично около 800 °C, и заметная девитрификация при таких значениях ещё не идёт: её порог лежит выше, от 1000-1200 °C. Отказ при этом наступает.

Первый канал теплофизический. Органический след при нагреве теряет летучие фракции и оставляет углеродистый слой, который держится на поверхности прочнее исходного жира. Теплоотдача с закрытого участка падает, тепловой поток перераспределяется, и пятно работает горячее соседних зон. Углеродистый остаток при рабочей температуре не уходит, поэтому дефект не самоустраняется. Локальный перегрев складывается с механическими напряжениями в кварце; в тяжёлых случаях стенка в месте касания вздувается.

Второй канал специфичен для галогенных источников. Цикл переноса вольфрама запускается только при стенке выше 200-250 °C, и он чувствителен к составу наполнения. Щелочные ионы, попавшие с кожи, связывают галоген: эффективное содержание галогена в объёме падает, вольфрам с тела накала перестаёт возвращаться, колба чернеет изнутри. Почернение указывает не на износ спирали, а на сорванную химию наполнения.

Потребительские источники обычно объясняют отказ тем, что кварц в точке отпечатка теряет форму. Цифры это не подтверждают. Размягчение кварцевого стекла начинается при 1550 °C, рабочий предел прозрачного кварцевого стекла составляет 1200 °C, а стенка лампы работает около 800 °C. Стекло не течёт; деградируют его структура и химия наполнения.

Разные изделия — разные последствия

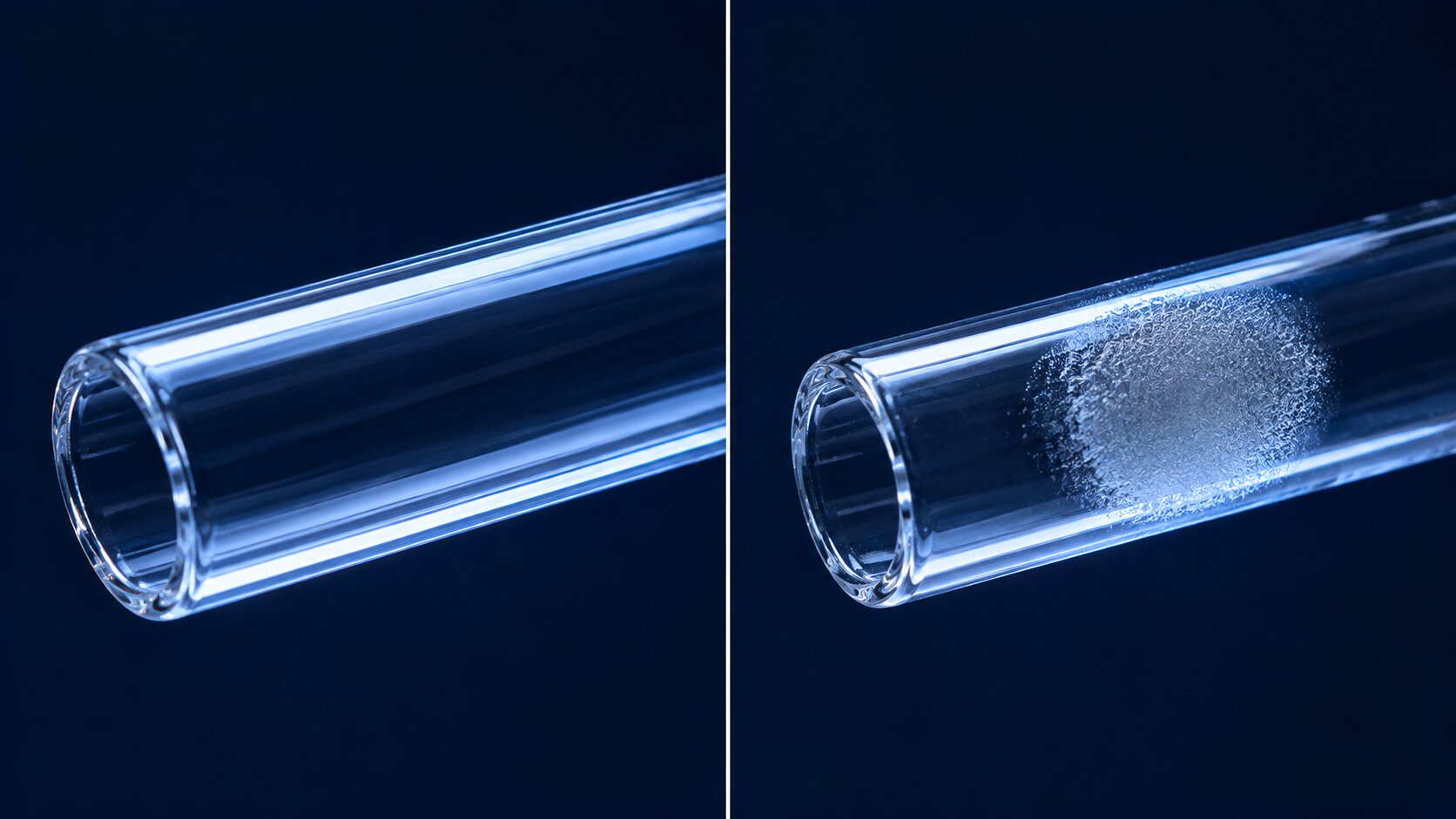

Слева — исправная поверхность. Справа — необратимое помутнение в границах бывшего отпечатка.

Рабочая температура стенки разводит один и тот же отпечаток на четыре сценария отказа. При 1000-1200 °C запускается девитрификация, при 250-900 °C доминирует локальный перегрев, а на холодном изделии всё сводится к оптике: плёнка поглощает излучение. Марка стекла и назначение изделия определяют, что именно потеряет деталь: прочность или пропускание.

Расхожее правило «руками нельзя трогать только галогенки, а бактерицидную лампу можно» держится на путанице механизмов. Запрет привязывают к яркости и температуре лампы, хотя критичен не нагрев сам по себе, а то, какая характеристика изделия отвечает за его работу.

Кварцевый чехол проточной установки и колба бактерицидной лампы не проходят через температуры, при которых успевает вырасти кристобалит, поэтому матового пятна и трещин на них не будет. Что тогда теряет холодное изделие? Органическая плёнка поглощает линию 254 нм, пропускание падает, бактерицидная доза на выходе снижается, а результат обеззараживания определяет именно доза, не внешний вид кварцевой колбы для УФ-лампы.

Установка при этом выглядит исправной и продолжает работать, а падение дозы не имеет видимых признаков. Та же логика у оптического окна и кюветы из КУ-1: конструкция выдержит, но измерение в диапазоне 170-2500 нм уже смещено. Периодичность замены кварцевых стёкол в УФ-установках и причины помутнения кварцевой трубки разобраны в отдельных материалах.

Что об этом говорят нормативы ГОСТ 15130-86 и ГОСТ 19908-90

ГОСТ 15130-86 нормирует само стекло: марки КУ-1, КУ-2, КВ, КИ, КУВИ, КУВ, рабочая температура прозрачного кварцевого стекла КУ-1 и КВ до 1200 °C, ТКЛР 5,5×10⁻⁷ K⁻¹, плотность 2,20 г/см³. Спектральные окна расходятся: 170-2500 нм у КУ-1 против 260-3500 нм у КВ. Выбор между марками КУ-1, КУ-2, КВ и КИ разобран на отдельной странице каталога.

ГОСТ 19908-90 введён 01.01.1992 взамен ГОСТ 19908-80 и ГОСТ 9110-74; он нормирует изделия: тигли, чаши, стаканы, колбы, воронки, пробирки, наконечники. Область применения охватывает кислые и нейтральные вещества при температурах до 1000 °C. Щёлочи в область применения не входят. Щелочной остаток после мытья бытовым средством выводит изделие за границы документа; реагенты и порядок отмывки разобраны ниже, а типоразмеры собраны в каталоге кварцевой лабораторной посуды, где разобраны и области применения кварцевой посуды.

Трубное направление закрыто хуже. ГОСТ 8680-58 на прямые трубы из прозрачного кварцевого стекла заменён ГОСТ 8680-73, а тот числится с истёкшим сроком действия, поэтому трубы поставляются по техническим условиям заводов-изготовителей. Порядок испытания из этого документа показателен сам по себе: трубу со стенкой до 3 мм нагревают до 800 °C, со стенкой свыше 3 мм до 600 °C, затем охлаждают водой, и после 15 таких циклов на образцах не должно быть трещин и отколов.

Испытание проходят чистые образцы. Деталь с отпечатком те же 15 циклов может не выдержать: зародышеобразование кристобалита возможно только на свободной поверхности и инициируется поверхностным загрязнением, а заметная девитрификация начинается с 1000-1200 °C, внутри паспортного диапазона по ГОСТ 15130-86. Норматив описывает материал, а не деталь с отпечатком на стенке.

Регламент обращения

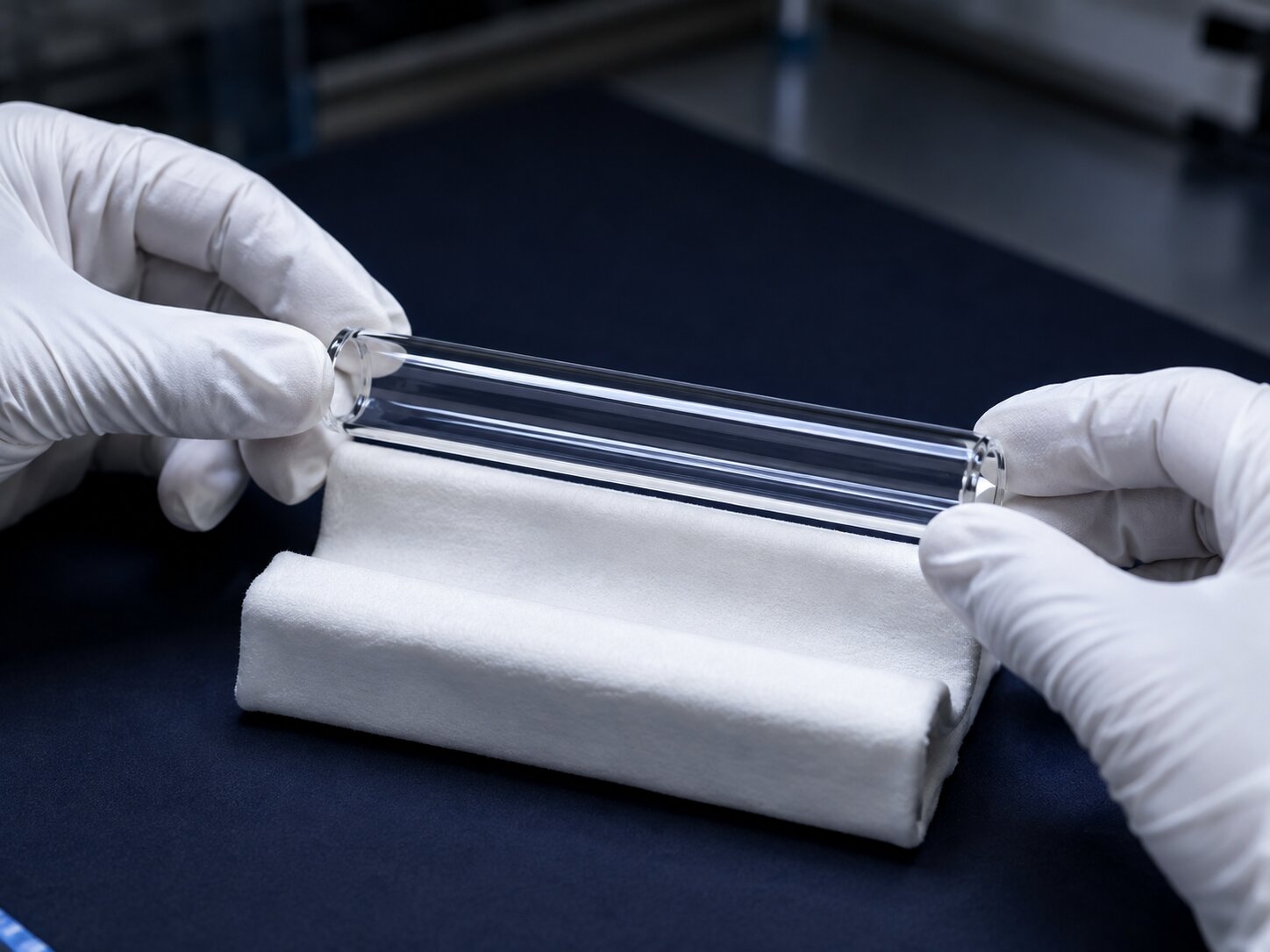

Изделие берут только за торцы, в перчатках без пудры, с фиксацией на мягкой подложке.

Momentive Technologies формулирует требование прямо: «Use of clean, cotton gloves at all times is essential to reduce possibility of contamination» — постоянное использование чистых хлопчатобумажных перчаток обязательно для снижения вероятности загрязнения. Technical Glass Products допускает альтернативу: чистые безворсовые либо неопудренные латексные, а прямой контакт стекла с голыми руками исключён. Оба регламента совпадают в главном: чистота перчатки значит не меньше, чем её материал.

Перчатки для работы с кварцевым стеклом подбирают под операцию:

• хлопчатобумажные: сухие операции, монтаж, загрузка в печь;
• нитриловые: работа с реактивами, где нужна химстойкость;
• опудренные: непригодны, пудра сама становится источником поверхностного загрязнения;
• чистый пинцет или держатель: мелкие изделия, которые проще взять инструментом.

Запрет трогать кварцевую колбу голыми руками работает только вместе с регламентом хранения. Изделие остаётся в заводской упаковке до момента установки, а место хранения выбирают отдельное, без пылевой нагрузки. Возврат изделия в упаковку между операциями снимает основную часть риска. После промывки капли воды не оставляют сохнуть на поверхности.

При приёмке партий мы контролируем содержание OH-групп в диапазоне 5-150 ppm и проверяем качество каждой партии перед отгрузкой, поэтому поверхностное загрязнение почти всегда вносится уже на стороне эксплуатации: при распаковке, монтаже, обслуживании. Порядок монтажа и первого прогрева кварцевых трубок в печи разобран в отдельном материале.

Чем отмывать отпечаток и чего делать нельзя

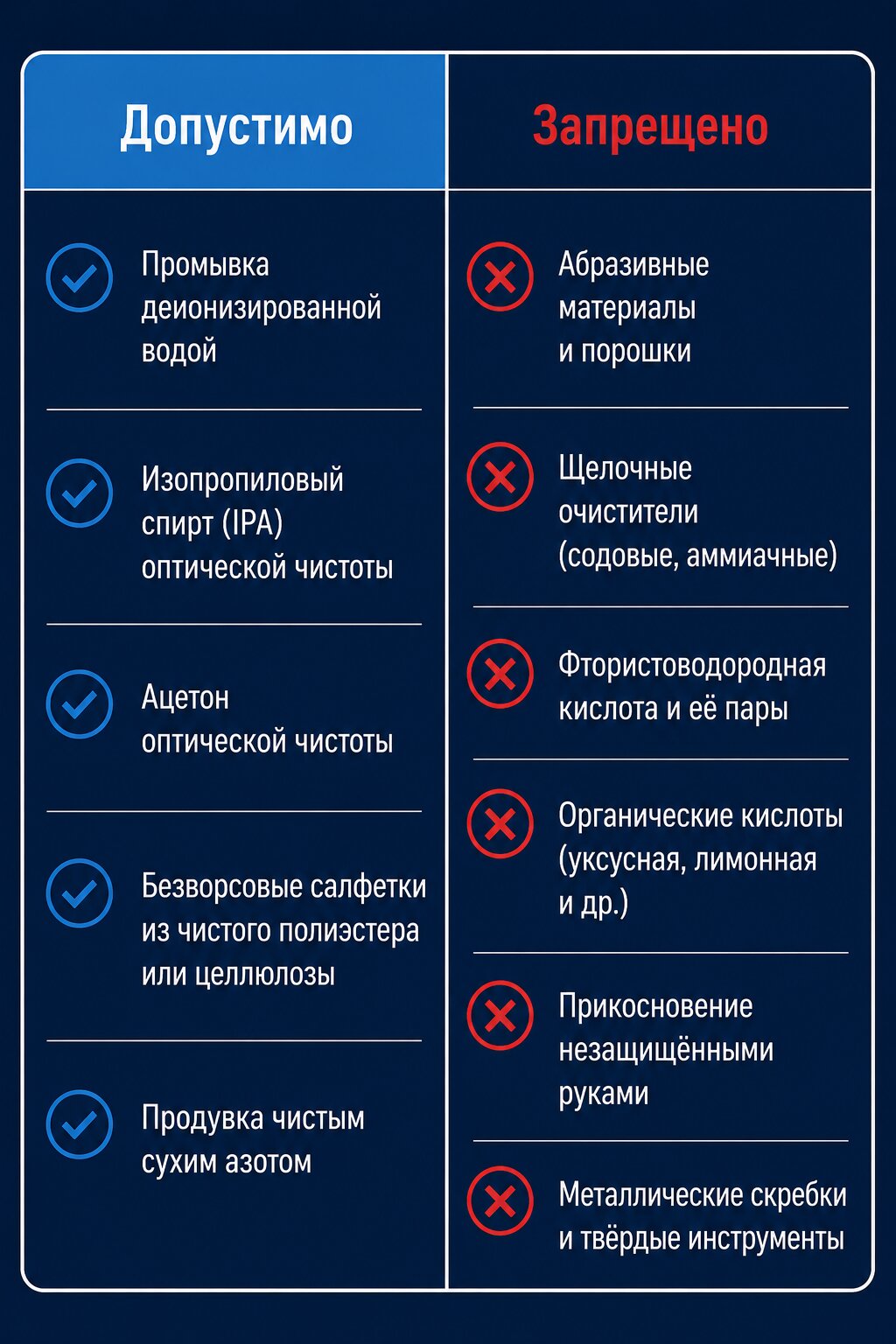

Выбор реагента зависит от того, что осталось на поверхности — органика или уже сформировавшиеся соли.

Порядок операций жёсткий: сначала растворяется органика, затем снимаются соли. Чем протереть кварцевую колбу на первом шаге, задано регламентом: изопропиловый спирт концентрацией 90 % и выше плюс безворсовая салфетка, после чего поверхности дают полностью высохнуть до включения или нагрева. Обратный порядок бессмыслен: любой водный или травильный раствор скользит по жировой плёнке, не доставая до внедрённых солей.

Средство для мытья посуды и бытовая химия исключены. Щелочной остаток сам работает минерализатором, а по ГОСТ 19908-90 кварцевая посуда (тигли, чаши, стаканы, колбы, воронки, пробирки) рассчитана на кислые и нейтральные вещества при температурах до 1000 °C, щёлочи в область применения не входят. Это не бытовая придирка, а выход за паспортную область применения. Химическое травление в этот ряд не входит вовсе: бифторид аммония и HF применяются только по заводскому регламенту, подготовленным персоналом на оборудованном участке.

Сушка идёт сразу после промывки: капля, оставленная высыхать, собирает загрязнения из воздуха (Momentive Technologies). Протирка насухо без растворителя бесполезна: жир размазывается тонким слоем, а соли натрия и калия остаются центрами зародышей кристобалита.

Отмывка снимает загрязнение, но не восстанавливает структуру. Если деталь уже отработала выше 1000 °C с отпечатком на поверхности, вопрос «как очистить кварцевую колбу после касания руками» закрыт: кристобалитные пятна не растворяются. Полная методика очистки кварцевого стекла и критерии отбраковки разобраны в отдельном материале.

Отмывать или браковать

Если кварцевую колбу трогали голыми руками, решение принимается по двум признакам: превышала ли деталь после контакта 1000 °C и видно ли на поверхности белое матовое пятно в контурах отпечатка.

Третье состояние обсуждению не подлежит: фазовый переход прошёл. Тем жёстче критерий, если впереди термоциклирование через диапазон инверсии около 250 °C со скачкообразным изменением объёма. Обратный переход возможен только переплавом выше 1713 °C: это переработка изделия в сырьё, а не эксплуатация.

Для оптики, кювет и кварцевых чехлов УФ-ламп критерий другой: измеренное падение пропускания на рабочей длине волны, а не внешний вид поверхности. Чехол на 254 нм и окно из КУ-1 со спектральным диапазоном 170-2500 нм бракуют по фотометрии.

Вопрос, почему нельзя трогать кварцевую колбу руками, на производстве закрывают до контакта, а не после отбраковки. Изделия из кварцевого стекла мы изготавливаем по чертежам и ТЗ с 2004 года, поставляем напрямую и проверяем качество каждой партии; номенклатура собрана в каталоге изделий из кварцевого стекла.

Частые вопросы

Что будет, если один раз взять кварцевую колбу голыми руками?

До нагрева последствий нет: отпечаток снимается отмывкой изопропиловым спиртом. После выхода за 1000 °C соли натрия и калия из потожирового следа работают минерализатором, и контур пальца проявляется девитрифицированным пятном. По данным Momentive Technologies, пота с голых рук достаточно, чтобы отпечаток чётко проявился при девитрификации.

Можно ли трогать руками бактерицидную кварцевую лампу?

Прямой контакт недопустим, но механизм отказа другой. Стенка бактерицидной лампы холоднее порога девитрификации, фазового перехода не будет, зато органическая плёнка поглощает излучение 254 нм и снижает бактерицидную дозу установки. Кварцевые чехлы УФ-ламп работают именно на этой длине волны.

Чем протереть кварцевую колбу, если её уже взяли руками?

Изопропиловый спирт 90 % и выше плюс безворсовая салфетка, затем промывка деионизированной или дистиллированной водой и быстрая сушка до включения нагрева. Порядок важен: пока жир не растворён, соли с поверхности не снимаются.

Можно ли мыть кварцевую колбу средством для мытья посуды?

Щелочной остаток бытового средства сам работает минерализатором и запускает рост кристобалита при нагреве. ГОСТ 19908-90 задаёт для тиглей, чаш, стаканов и колб из прозрачного кварцевого стекла работу с кислыми и нейтральными веществами до 1000 °C; щёлочи в область применения не входят.

Какие перчатки подходят для работы с кварцевым стеклом?

Momentive Technologies предписывает постоянное использование чистых хлопчатобумажных перчаток, Technical Glass Products допускает чистые безворсовые либо неопудренные латексные. Опудренные не годятся: тальковая присыпка сама вносит загрязнение на свободную поверхность, где и происходит зародышеобразование кристобалита. Контакт голыми руками исключается на всех операциях, от распаковки до загрузки в печь.

Можно ли использовать деталь, на которой проявилось белое матовое пятно?

Использовать нельзя: переход в кристобалит необратим. При охлаждении ниже примерно 270 °C инверсия β→α идёт со скачкообразным изменением объёма, что даёт скалывание и разрушение детали при термоциклировании. Обратный переход требует переплава выше 1713 °C, то есть в условиях эксплуатации невозможен.
