Трещины в кварцевых колбах при нагреве — причины, диагностика, предотвращение

Содержание

Причины тресканья кварцевой колбы при нагреве сводятся к шести факторам: термоудар и температурный градиент, расстекловывание с переходом в кристобалит, загрязнение щелочами, остаточные напряжения после формовки, механические дефекты-концентраторы и влага в запаянном объёме. Кварцевое стекло имеет ТКЛР около 5.5×10⁻⁷ K⁻¹ (в 15-20 раз ниже, чем у обычного натрий-кальциевого стекла), поэтому материал спокойно переносит резкие перепады температуры. Размягчение наступает примерно при 1550°C, а предельная температура кварцевого стекла для длительной эксплуатации — около 1200°C.

Почему трескается кварцевое стекло при нагреве, если оно термостойкое? Термостойкость и неуязвимость — разные вещи. Колбу разрушает не абсолютная температура, а напряжения: их создаёт неравномерный прогрев, кристаллизация поверхности или невидимая царапина на кромке.

Расстекловывание кварцевого стекла начинается выше 1000-1150°C, а трещина чаще появляется уже при остывании. Каждая из шести причин даёт свой характер разрушения, и по виду трещины можно определить, что пошло не так. Ниже разобраны физика материала, шесть механизмов растрескивания, диагностическая таблица и чеклист профилактики.

Где растрескивание критично

Лопнувшая колба в трубчатой печи останавливает процесс на часы, а испорченная садка добавляет к простою прямые потери. Деталь стоит дешевле смены, потерянной из-за её отказа, поэтому профилактика трещины окупается быстрее, чем кажется. Кварцевые трубки и колбы работают там, где обычное стекло разрушилось бы в первые минуты:

• Трубчатые печи — кварцевые трубки Ø10-30 мм как реакционная зона при отжиге, синтезе, диффузии.
• Инфракрасные нагреватели — кварцевые колбы галогенных ламп (спираль 2500-3000°C) и карбоновых ИК-излучателей.
• Лабораторные реакторы — реакционные сосуды, кюветы для спектрофотометрии, посуда для высокотемпературного синтеза.
• Оптика и смотровые стёкла — окна печей, иллюминаторы реакторов, защитные стёкла пирометров.
• ICP-горелки — кварцевые горелки атомно-эмиссионных спектрометров, работающие в плазме аргона.

В каждом случае выход колбы из строя означает не только цену детали, но и простой установки, переналадку и риск для садки. Понимание механизма трещины — это вопрос экономики эксплуатации, а не только материаловедения.

Свойства кварцевого стекла единым блоком

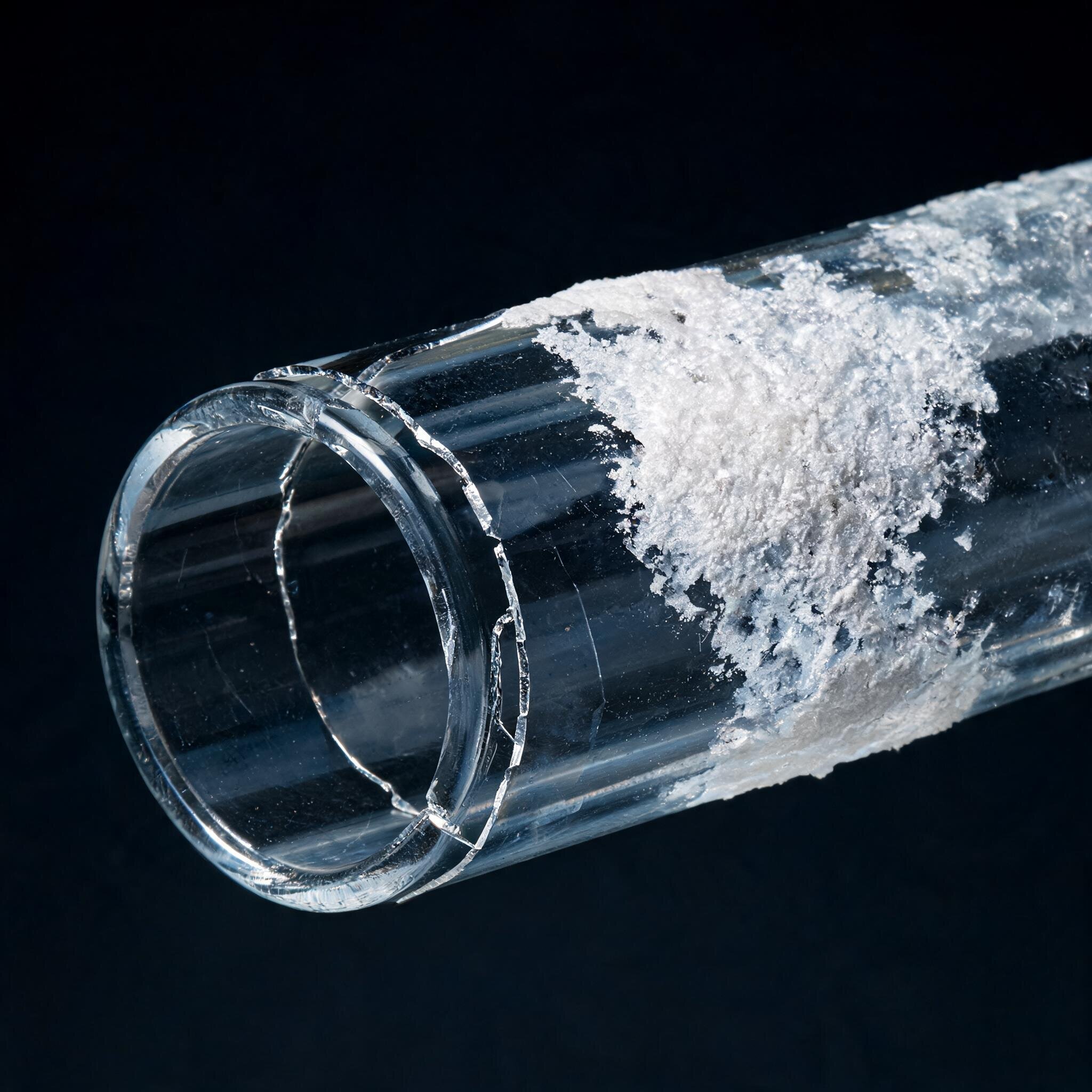

Кольцевая трещина и расстекловывание кварцевого стекла — кристобалит на поверхности кварцевой колбы

Кварцевое стекло — это аморфный диоксид кремния SiO₂ без примесей модификаторов, которые есть в обычном стекле. Отсюда его поведение. ТКЛР около 5.5×10⁻⁷ K⁻¹ означает почти нулевое тепловое расширение: при нагреве деталь почти не меняет размер, и градиент температуры создаёт минимальные напряжения. Трубки Ø10-30 мм выдерживают цикл 1100°C → 20°C трижды подряд без разрушения и держат 800-900°C при охлаждении проточной водой снаружи. По данным Helios Quartz, размягчение наступает около 1550°C, точка отжига напряжений составляет 1140°C, а предельная температура кварцевого стекла для длительной службы — порядка 1200°C.

Химия материала объясняет верхнюю границу. Чистый SiO₂ в аморфном состоянии метастабилен: при долгом нагреве выше 1000°C он стремится перейти в кристаллическую фазу (кристобалит). Кристобалит — это та же формула SiO₂, но иная кристаллическая структура, с другой плотностью упаковки и скачком объёма на инверсии 220-270°C. Кристаллизации помогают OH-группы (гидроксил в структуре стекла) и любые посторонние ионы. Содержание гидроксила различается по маркам: от единиц до полутора сотен ppm. Чем выше чистота по щелочам и чем точнее подобрана марка, тем позже стартует кристаллизация.

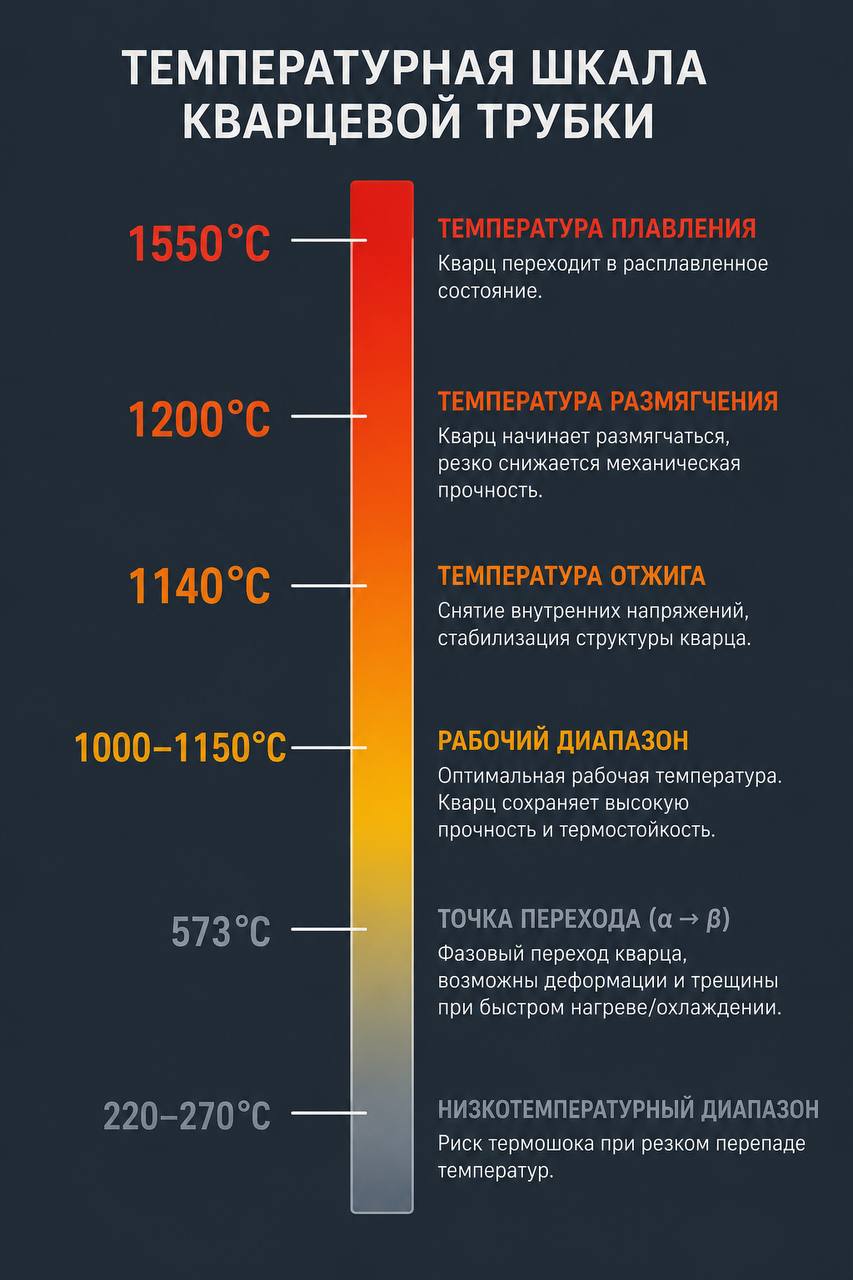

Температурные реперы кварцевого стекла — шкала от 220 до 1550°C с критическими точками растрескивания и размягчения

Главное ограничение формулируется просто: термостойкий не значит не трескается. Кварц прощает перепады температуры, но не прощает кристаллизацию поверхности, замороженные напряжения и концентраторы. Марки по ГОСТ различаются способом получения и чистотой: КУ-1 и КУ-2 — прозрачные из газокристаллического сырья с разным содержанием OH-групп, КВ — из природного кварца вакуумной плавкой, КИ — для инфракрасной области. Под температурный и оптический режим марку подбирают отдельно.

Шесть причин растрескивания

Инфографика: 6 причин растрескивания кварцевой колбы — термоудар, расстекловывание, щёлочь, напряжения, скол, конденсат

Термоудар и градиент температуры

Резкий или неравномерный нагрев создаёт перепад температуры между участками стенки, а разные температуры дают разное расширение и механическое напряжение. У кварца запас здесь большой из-за низкого ТКЛР, но он не бесконечен. Толстая стенка и большой диаметр держат градиент хуже: тепло не успевает выровняться по сечению, и внешний слой работает против внутреннего. Резкое охлаждение опаснее резкого нагрева, потому что наружная поверхность сжимается на ещё горячем основании. Термоудар кварцевого стекла редко разрушает деталь мгновенно — чаще он закладывает микротрещины, которые вскрываются на следующем цикле.

Ключевое правило: скорость изменения температуры важнее её абсолютного значения. Чем толще стенка и больше диаметр, тем медленнее должен идти подъём.

Расстекловывание и кристобалит

Выше 1000-1150°C аморфный SiO₂ начинает кристаллизоваться в кристобалит. Поверхность мутнеет, появляется белёсая «корка», материал в этой зоне теряет пластичность и становится хрупким. Коварство в том, что трещина обычно возникает не на максимуме температуры, а при остывании. Кристобалит при 220-270°C проходит структурную инверсию со скачком объёма, и расстеклованный слой растрескивается, увлекая за собой основу. Деталь, отработавшая смену без проблем, может лопнуть на охлаждении.

Загрязнение щелочами

Натрий, калий и литий работают катализаторами кристаллизации. Пот, отпечатки пальцев, остатки флюса, брызги реактивов становятся зародышами кристаллизации на поверхности. Согласно практике обслуживания ICP-горелок (Glass Expansion), даже следовые количества щелочей снижают температуру начала расстекловывания загрязнённой поверхности примерно до 200°C, там где чистый кварц ещё стабилен. Отсюда правило: брать колбу только в перчатках и не промывать водопроводной водой, в которой растворены соли.

Чистая поверхность здесь не вопрос аккуратности, а технологическое требование.

Остаточные напряжения

Местная гибка, пайка или оплавление без последующего отжига оставляют в стекле замороженные напряжения. Материал застывает в неравновесном состоянии, и напряжённая зона становится самым слабым местом. Точка отжига кварцевого стекла составляет около 1140°C; выдержка при этой температуре снимает внутренние напряжения. Без отжига участок после формовки трескается первым при следующем нагреве, даже если режим эксплуатации формально безопасен.

Механические дефекты-концентраторы

Царапина, скол кромки, микротрещина от удара концентрируют напряжение в своей вершине. При нагреве этот концентратор «прорастает» в полноценную трещину. Снижают однородность и внутренние дефекты структуры: пузыри, свили, повышенное содержание OH-групп. Кромка особенно уязвима, и скол на торце трубки часто становится точкой старта разрушения.

Скол кромки виден невооружённым глазом, и именно он чаще всего оказывается причиной отказа.

Влага и конденсат

Влага, запертая в закрытом объёме, при нагреве превращается в пар и расширяется, разрывая колбу изнутри продольным разрывом по образующей. Конденсат снаружи опасен иначе: намокший участок стенки при включении нагрева получает резкий локальный градиент относительно сухого соседнего. Перед нагревом деталь просушивают, а герметичность запаянных колб проверяют заранее. Если лопнула кварцевая колба галогенной лампы, в первую очередь исключают именно загрязнение поверхности и конденсат.

Диагностика по характеру трещины

Вид и расположение трещины указывают на причину. Это удобный инженерный приём: вместо догадок появляется связь между геометрией разрушения и механизмом. По нашему опыту поставки трубок и кювет именно характер трещины чаще всего и подсказывает, что менять в режиме.

Чеклист профилактики

Правильное обращение с кварцевой трубкой — рука в нитриловой перчатке защищает от щёлочного загрязнения

Большинство трещин предотвращается режимом эксплуатации, а не выбором более дорогой марки. Базовый набор мер:

1. Контролировать скорость нагрева и охлаждения, избегать резких перепадов, особенно при остывании.
2. Не превышать рабочий потолок около 1200°C при длительной работе, выше начинается расстекловывание.
3. Брать колбу только в перчатках и обезжиривать поверхность перед нагревом.
4. Отжигать деталь при температуре около 1140°C после любой гибки, пайки или оплавления.
5. Осматривать кромки и поверхность на сколы, царапины и микротрещины перед каждой установкой.
6. Просушивать деталь и проверять герметичность запаянных объёмов на наличие конденсата.
7. Подбирать толщину стенки и марку под конкретную задачу. Тонкая стенка лучше держит градиент; для длительной работы у верхней границы температур выбирают марку с низким содержанием OH-групп (например, КУ-1), которая позже расстекловывается.

Мы контролируем содержание OH-групп при приёмке партий — от 5 до 150 ppm в зависимости от марки — и проверяем качество каждой партии отдельно, потому что именно гидроксил и щелочные примеси задают температуру начала кристаллизации.

Что нормирует ГОСТ 15130-86

Согласно ГОСТ 15130-86 «Стекло кварцевое оптическое. Общие технические условия», материал классифицируется по маркам (КУ, КВ, КИ, КС и другие) в зависимости от области спектрального пропускания. Стандарт нормирует содержание OH-групп, пузырность, категорию двулучепреломления и кислотоустойчивость заготовок размером до 1200 мм. Способ получения стекла связан с его чистотой и оптикой, поэтому выбор марки под температурный и оптический режим опирается именно на эту классификацию. Для высокотемпературной эксплуатации важны прежде всего чистота по щелочам и содержание гидроксила — параметры, прямо влияющие на старт расстекловывания.

Можно ли использовать колбу после помутнения или трещины

Помутнение — это уже состоявшееся расстекловывание, то есть кристобалитный слой и падение прочности. Такую деталь выводят из критичных задач: она лопнет на ближайшем цикле охлаждения. Любая сквозная трещина означает однозначную замену. Можно ли восстановить колбу пайкой? Геометрию ремонт восстановит, но прочность и чистоту материала в зоне разрушения нет, и для ответственного режима такая деталь непригодна.

Частые вопросы

При какой температуре трескается кварцевое стекло?

Однозначной точки нет: размягчение наступает около 1550°C, но проблемы начинаются гораздо раньше. Расстекловывание стартует при 1000-1150°C, а трещина от него появляется на остывании при инверсии кристобалита 220-270°C. При длительной работе не рекомендуется превышать рабочий потолок около 1200°C.

Почему колба лопнула, хотя кварц термостойкий?

Термостойкость означает устойчивость к перепадам температуры, а не неуязвимость. Колбу разрушают напряжения от неравномерного прогрева, кристаллизация поверхности, замороженные напряжения после формовки или царапина-концентратор. Низкий ТКЛР 5.5×10⁻⁷ K⁻¹ снижает риск термоудара, но не отменяет остальные пять причин.

Можно ли брать колбу голыми руками?

Нежелательно. Натрий и калий из пота и отпечатков пальцев работают зародышами кристаллизации, а по практике ICP-горелок следы щелочей снижают температуру начала расстекловывания загрязнённой поверхности примерно до 200°C, там где чистый кварц ещё стабилен. Работают в чистых перчатках, а уже загрязнённую поверхность обезжиривают перед нагревом.

Что такое расстекловывание?

Расстекловывание — переход аморфного SiO₂ в кристаллическую фазу кристобалит при долгом нагреве выше 1000-1150°C. Поверхность мутнеет, появляется хрупкая «корка», и при охлаждении на инверсии 220-270°C этот слой растрескивается. Процесс ускоряют щелочные примеси и высокое содержание OH-групп.

Как правильно нагревать и охлаждать?

Медленно и равномерно, без резких скачков, особенно на охлаждении, которое опаснее нагрева. Тонкостенные трубки Ø10-30 мм держат 800-900°C даже при водяном охлаждении, но толстая стенка требует более плавного режима. Скорость изменения температуры важнее её абсолютной величины.

Можно ли использовать колбу после помутнения?

Нет, для ответственных задач. Помутнение — это уже расстеклованный слой с пониженной прочностью, и такая деталь склонна лопнуть при следующем цикле. Её допустимо оставить только в некритичном применении, где разрушение не приведёт к потерям.

Почему тонкостенная колба надёжнее толстостенной при нагреве?

Тонкая стенка быстрее выравнивает температуру по сечению, поэтому градиент между поверхностью и внутренним слоем меньше. У толстой стенки наружный и внутренний слои дольше находятся при разных температурах и сильнее давят друг на друга. При прочих равных тонкостенная деталь лучше переносит резкий нагрев и охлаждение.

Подбор под задачу

Кварц-Пром подбирает марку кварцевого стекла КУ под конкретный температурный режим, контролирует содержание OH-групп и проводит приёмку каждой партии. Для запроса достаточно указать диаметр, длину, толщину стенки и рабочую температуру процесса — по этим параметрам мы сопоставим кварцевые трубки и колбы с маркой и геометрией. Пришлите условия эксплуатации, разберём вместе.
