Дефекты кварцевого стекла — классификация, причины и контроль по ГОСТ

Содержание

Дефекты кварцевого стекла делят на две группы по моменту возникновения: производственные закладываются при варке и формовке SiO₂, эксплуатационные накапливаются под действием температуры, излучения и среды. Производственные дефекты нормируются при входном контроле партии по ГОСТ 15130-86 (стекло кварцевое оптическое) и ГОСТ 23136-93 (материалы оптические, параметры). Эксплуатационные в нормативах приёмки не учитываются: они появляются после наработки.

К производственным относят четыре основных класса:

• Свиль — локальные тяжи с отклонением показателя преломления от неоднородного перемешивания расплава.
• Пузыри и мошка — газовые включения; мошкой называют скопления пузырей размером менее 0,1 мм.
• Камень-непроплав — нерастворённые зёрна кристаллического сырья.
• Неоднородность OH-групп — разброс концентрации гидроксила, смещающий полосу поглощения около 2,73 мкм (по ИК-контролю партий) и температуру размягчения.

Эксплуатационные дефекты включают расстекловывание, или девитрификацию (рост кристобалита на поверхности при длительной выдержке выше 1000°C), помутнение и солевой налёт, трещины от термоудара при резком перепаде, лучевое (радиационное и УФ) повреждение с образованием центров окраски, деформацию ползучести при температурах выше 1200°C. Диагностика опирается на оптический контроль в проходящем свете, ИК-спектрометрию по OH и микроскопию поверхности.

Сводная таблица дефектов кварцевого стекла

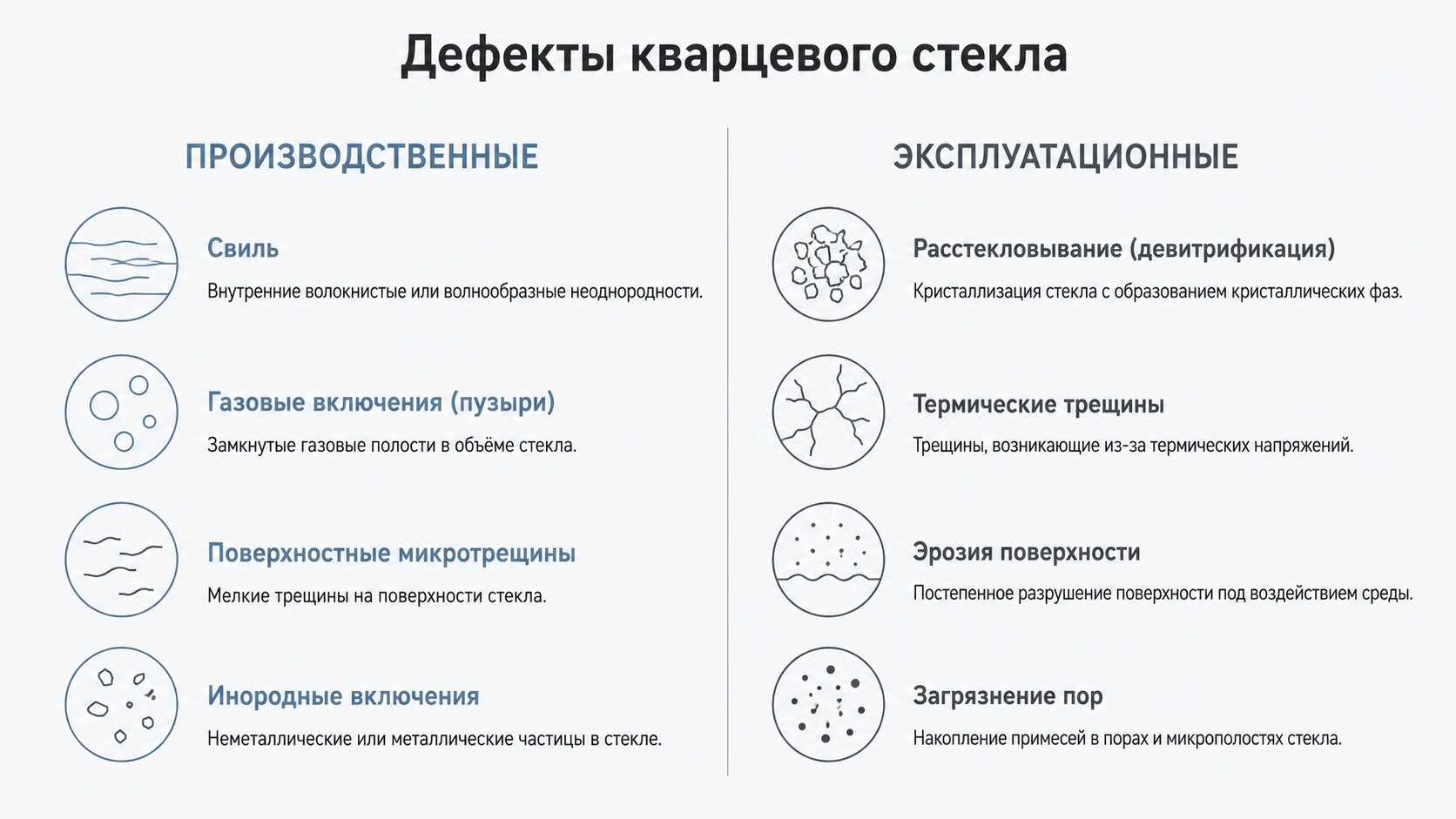

Классификация дефектов кварцевого стекла: производственные и эксплуатационные — инфографика

Критичность одного и того же дефекта меняется в зависимости от назначения изделия: свиль, недопустимая в оптике, почти не влияет на работу печной трубы. Таблица ниже сводит все виды дефектов кварцевого стекла с причиной, типом, порогом критичности и нормирующим стандартом.

Свиль и оптическая неоднородность

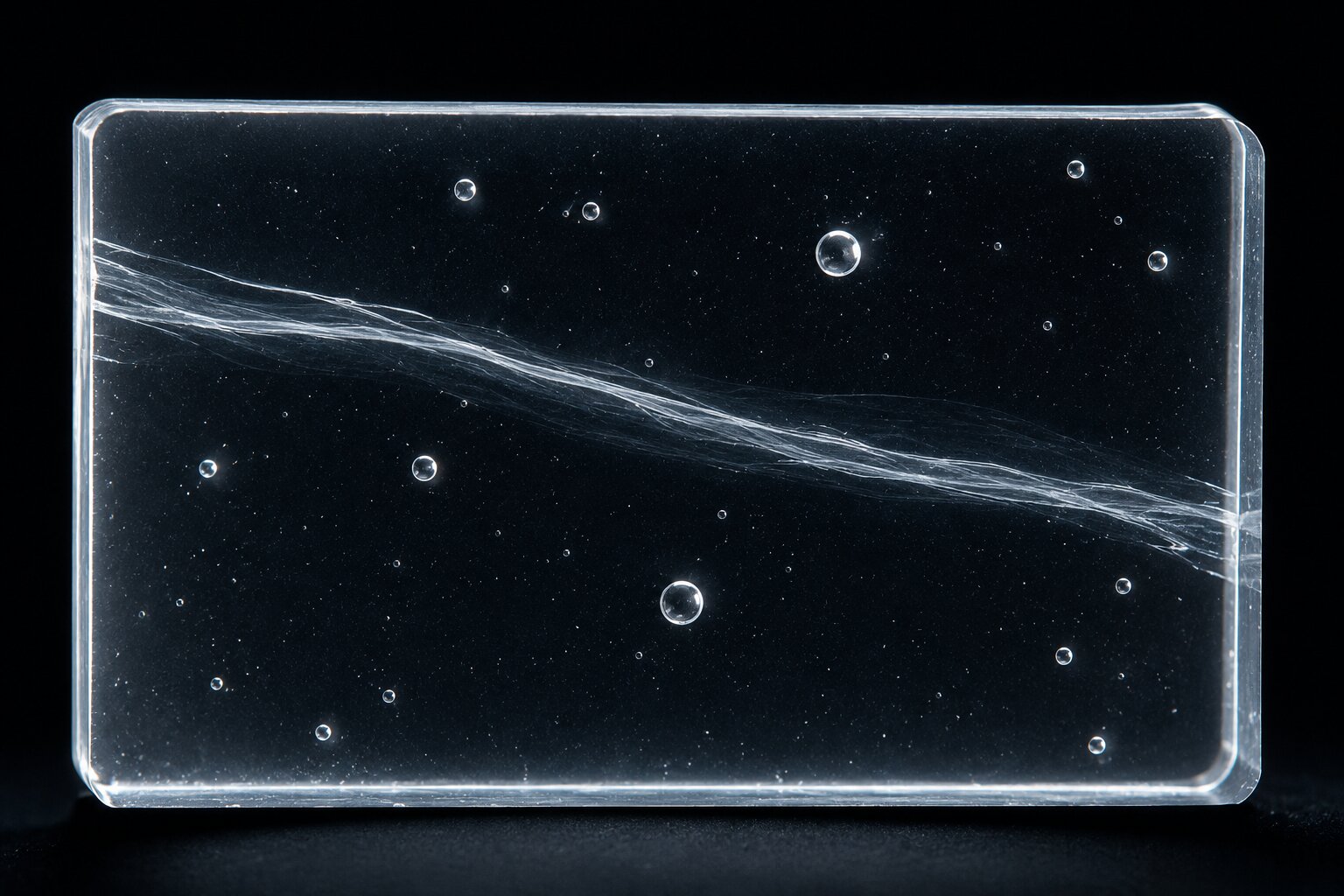

Свиль и газовые пузыри в кварцевом стекле — макро в проходящем свете

Свиль возникает при недостаточной гомогенизации расплава: локальные участки с показателем преломления, отклоняющимся от основной массы, тянутся прозрачными нитями, полосами и волнистостями. Различают волосную линию и нитевидную свиль по толщине и протяжённости включения. Сплошность материала при этом не нарушается, и в этом ключевое отличие от трещины: трещина разрывает материал, а свиль остаётся внутренней оптической неоднородностью без разрушения структуры.

Откуда берётся разброс состава? Чаще из-за неполного перемешивания шихты и непроварившихся зон с избытком SiO₂ или флюсов, где плотность расплава отличается от соседних слоёв.

На оптику свиль влияет напрямую. Она искажает волновой фронт проходящего света, поэтому для окон и линз бессвильность критична. На таких включениях падает порог лучевой стойкости: локальный градиент преломления концентрирует энергию, и поверхность повреждается раньше расчётного значения. Для печной трубки или технической оснастки свиль почти не мешает, здесь оптическая однородность не востребована.

Нормы бессвильности задают ГОСТ 15130-86 (стекло оптическое) и ГОСТ 23136-93 (материалы оптические, общие требования), метод определения свили описывает ГОСТ 3521-81. По нашему опыту входного контроля заготовок свиль чаще встречается у краёв отливки, ближе к стенкам формы, где расплав остывал быстрее и перемешивался хуже.

Пузыри, пузырность и мошка

Пузырь: заполненная газом полость в стекле. Мошка: скопление мелких пузырей размером менее 0,1 мм. Источник дефекта один: газообразные продукты разложения сырья не успевают выйти из расплава при варке.

Нормирование ведётся по ГОСТ 15130-86 сразу по двум шкалам:

• 7 категорий — по диаметру наибольшего пузыря в заготовке;
• 7 классов — по числу пузырей размером ≥0,1 мм в 1 кг стекла;
• за диаметр пузыря неправильной формы принимают среднее арифметическое наибольшего и наименьшего размеров;
• мошка оценивается отдельно как скопление включений менее 0,1 мм.

Контролируют дефект просмотром заготовки на тёмном фоне при направленном боковом освещении, метод закреплён в ГОСТ 3522-81. Боковой свет даёт блик на стенке полости, и пузырь читается даже при диаметре в десятые доли миллиметра.

Считать ли пузыри браком? Ответ зависит от назначения и категории заготовки. Для печной кварцевой трубки единичные пузыри не влияют на работу и допускаются. Для УФ-оптики марки КУ-1 с рабочим диапазоном 170–2500 нм требования жёсткие: каждое включение рассеивает излучение и нормируется по верхним категориям. Граница между нормой и браком кварцевого стекла привязана к сорту: одна и та же партия расплава расходится по разным категориям, и под оптику мы отбраковываем заготовки по тем параметрам, которые для печной оснастки прошли бы без замечаний.

Камень, непроплав и кристаллические включения

Кристаллическое инородное включение внутри прозрачного кварцевого стекла называют камнем. Источников два: непроплавленные зёрна шихты, не растворившиеся при варке, и частицы огнеупорной футеровки печи, попавшие в расплав SiO₂. И те и другие нарушают однородность структуры.

Опасность камня не ограничивается оптическим дефектом. Вокруг включения зарождается девитрификация: стекло переходит в кристобалит, и фронт кристобализации расширяется при нагреве. Граница между кристаллом и стеклом работает как концентратор напряжений из-за разницы коэффициентов теплового расширения: здесь падает механическая прочность, снижается термостойкость, при термоударе именно отсюда идёт трещина. ГОСТ 8680-58 для труб из прозрачного кварцевого стекла прямо не допускает инородных разрушающих включений и трещин.

Выявляют камень осмотром на тёмном фоне с боковым освещением. В скользящем свете включение даёт рассеяние и читается как яркая точка или зерно на фоне прозрачной массы; сопутствующие микротрещины при таком освещении тоже видны.

Почему камень критичнее пузыря? Пузырь остаётся пустотой, а камень несёт чужую кристаллическую фазу, которая продолжает расти и тянет за собой напряжения.

Расстекловывание (девитрификация) — главный эксплуатационный дефект

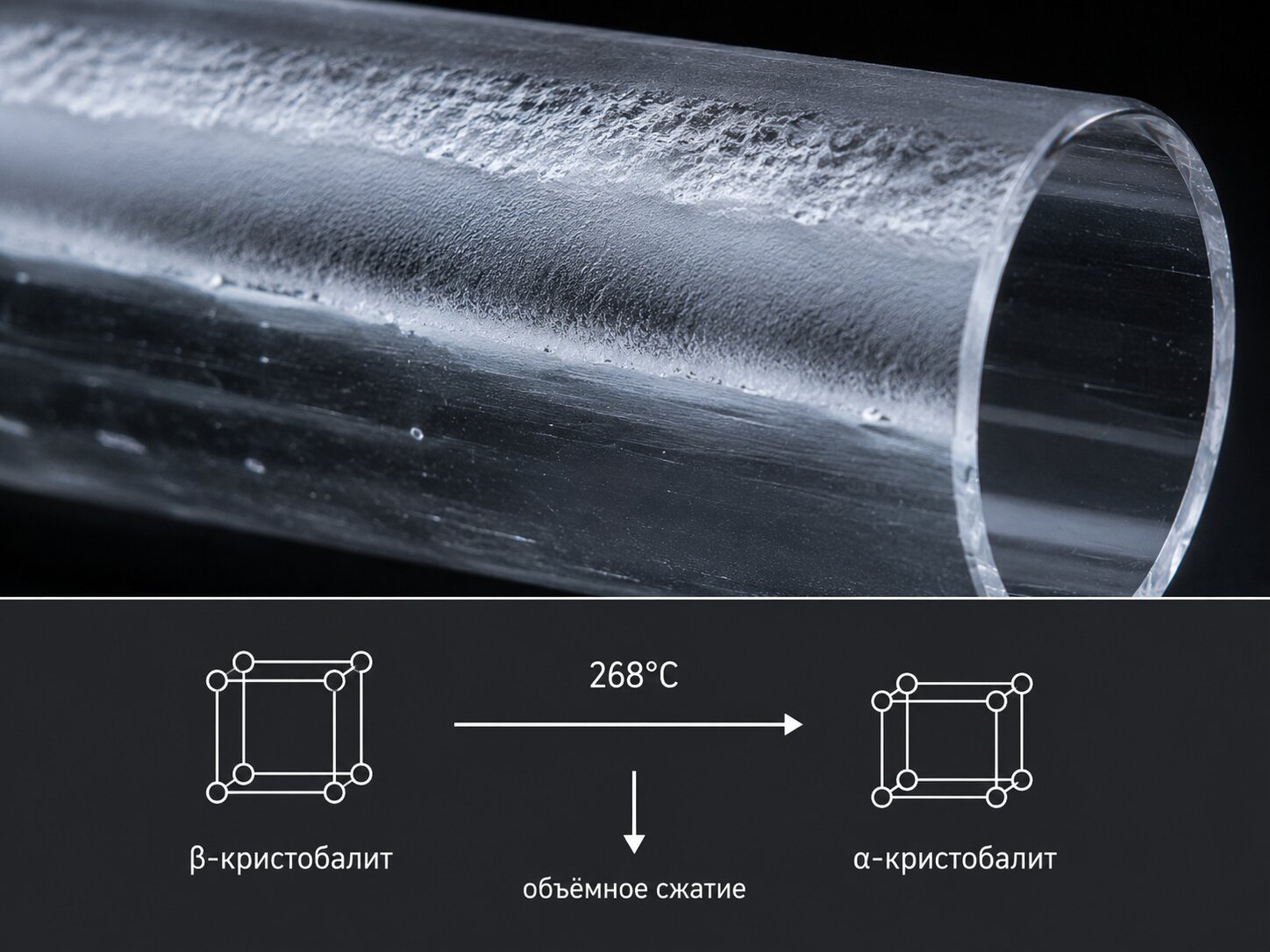

Расстекловывание кварцевого стекла — кристобалитовый налёт и схема инверсии β→α при 268°C

β-кристобалит обычно не зарождается ниже 1000°C. Но достаточно загрязнить поверхность щелочами (Na, K, Li), металлами, следами железа или ржавчины, подать горячий водяной пар, и порог зарождения резко падает. Кристаллизация аморфного SiO₂ идёт только на свободной поверхности: внутри объёма стекла кристобалит не растёт.

Скорость процесса напрямую завязана на содержание гидроксильных групп. По данным наших технологических испытаний, трубки с содержанием более 30 ppm OH выше 1050°C наращивают кристобалитовый слой на 30–45% быстрее марок с низким OH. Минерализующее действие пара и железа работает как катализатор: зародыши кристаллов появляются там, где их при чистой поверхности не было бы и за сотни часов.

Опасен не сам кристобалитовый слой, а его поведение при охлаждении. Около 268°C (диапазон 200–270°C) кристобалит проходит инверсию β→α с резким скачком объёма. Аморфная подложка такого скачка не повторяет, поэтому на границе рвутся связи: микротрещины, отслаивание (spalling), потеря термостойкости. Изделие доживает до следующего теплового перепада и разрушается, часто внезапно, без видимых причин на холодном осмотре.

Канон-числа марки держат контекст: рабочая температура кварцевого стекла до 1200°C, размягчение 1550°C, ТКЛР всего 5,5×10⁻⁷ K⁻¹. Именно низкий ТКЛР даёт стойкость к термоудару, и именно кристобалитовый слой эту стойкость убивает локально. Содержание OH связано и с выбором марки кварцевого стекла: КУ-1 и КУ-2 (водные, высокий OH) прозрачны в УФ и устойчивее к лучевому повреждению, а КВ и КИ (низководные) лучше держат высокую температуру против кристобализации. Где приоритет — радиационная стойкость или максимальная рабочая температура?

При поставке партий из Китая мы контролируем содержание OH-групп: от 5 до 150 ppm. Разброс прямо определяет, как быстро изделие наберёт кристобалит у горелки или в высокотемпературной печи, поэтому под радиационные задачи и под печные узлы партии отбираем по разным маркам.

Как отличить помутнение и налет от девитрификации

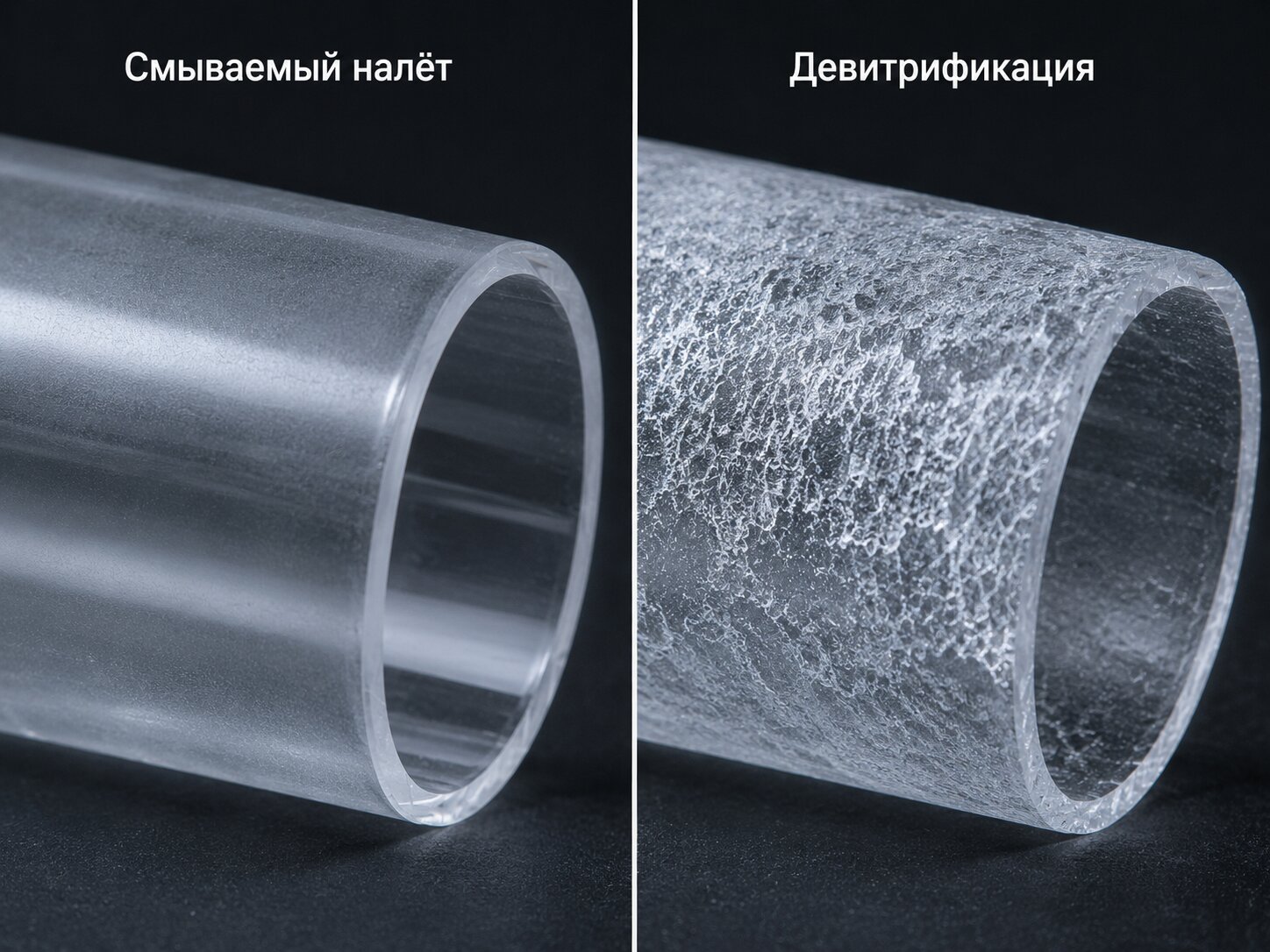

Смываемый налёт vs девитрификация кварцевого стекла — сравнение для диагностики

Молочно-белая дымка на отработавшей трубке, по нашему опыту приёмки, в большинстве случаев оказывается не девитрификацией, а поверхностным осаждением. Продукты процесса, конденсат паров, металлические плёнки от испаряющихся электродов, сажа от органики — всё это ложится слоем поверх стекла, не трогая его структуру. Под таким слоем кварц остаётся прозрачным и сохраняет исходную прочность. Слой смывается или стравливается плавиковой кислотой (HF), после чего трубка идёт обратно в работу.

Девитрификация меняет саму структуру: аморфный SiO₂ переходит в кристаллический кристобалит. Чисткой и HF она не убирается, травление снимает поражённый слой вместе с телом стекла, не «очищая» его. Поверхность приобретает матовую шероховатость, так называемую шагрень. Дефект прогрессирует от цикла к циклу и снижает прочность стенки, это самые тяжёлые из эксплуатационных дефектов кварцевой трубки.

Почему трубка мутнеет? Две независимые причины: осаждение постороннего вещества на стенке и кристаллизация самого стекла при длительном перегреве выше 1000°C. Различить их помогает простой тест очисткой: смываемый налёт уходит, шагрень остаётся.

Можно ли эксплуатировать трубку с помутнением? Смываемый налёт не помеха: после очистки трубка снова в работе. С девитрификацией ресурс ограничен. Шероховатый кристобалитовый слой растрескивается при термоциклировании, и стенка теряет герметичность раньше расчётного срока.

Трещины, термоудар, лучевое повреждение и деформация

Закалку «1100°C → вода 20°C» кварцевое стекло держит троекратно без разрушения, а тонкостенные изделия переносят резкое охлаждение от температур выше 1300°C. По ГОСТ 8680-58 трубы со стенкой до 2,5 мм проходят 15-кратное испытание «800°C → вода 20±2°C». Запас прочности здесь даёт низкий ТКЛР 5,5×10⁻⁷ K⁻¹: при нагреве материал почти не расширяется, поэтому градиент температур не создаёт разрушающих напряжений.

Почему же кварцевые колбы всё-таки трескаются при термоциклировании? Единичный термоудар тут ни при чём. Реальная причина в накопленной девитрификации: на поверхности нарастает кристобалитовый слой, и при инверсии около 268°C он скачком меняет объём и растрескивается, открывая дорогу магистральной трещине в стекле.

Лучевое повреждение работает иначе. Это точечный пробой на включениях, пузырях, OH-группах и субповерхностных трещинах после полировки; каждый такой дефект снижает порог лазерной стойкости, и изделие выходит из строя локально, а не от перепада температур.

Деформация проявляется как провисание под нагрузкой. Выше 1200°C при длительной выдержке начинается вязкое течение, и геометрия «плывёт» даже без термоудара.

Для контекста сравним с боросиликатным стеклом: его ТКЛР 33×10⁻⁷ K⁻¹, рабочий предел около 500°C, и оно трескается от перепадов, которые кварц не замечает. Шестикратная разница в ТКЛР объясняет, почему боросиликат нельзя ставить туда, где кварцу запас ещё остаётся.

Диагностика и приёмка по ГОСТ

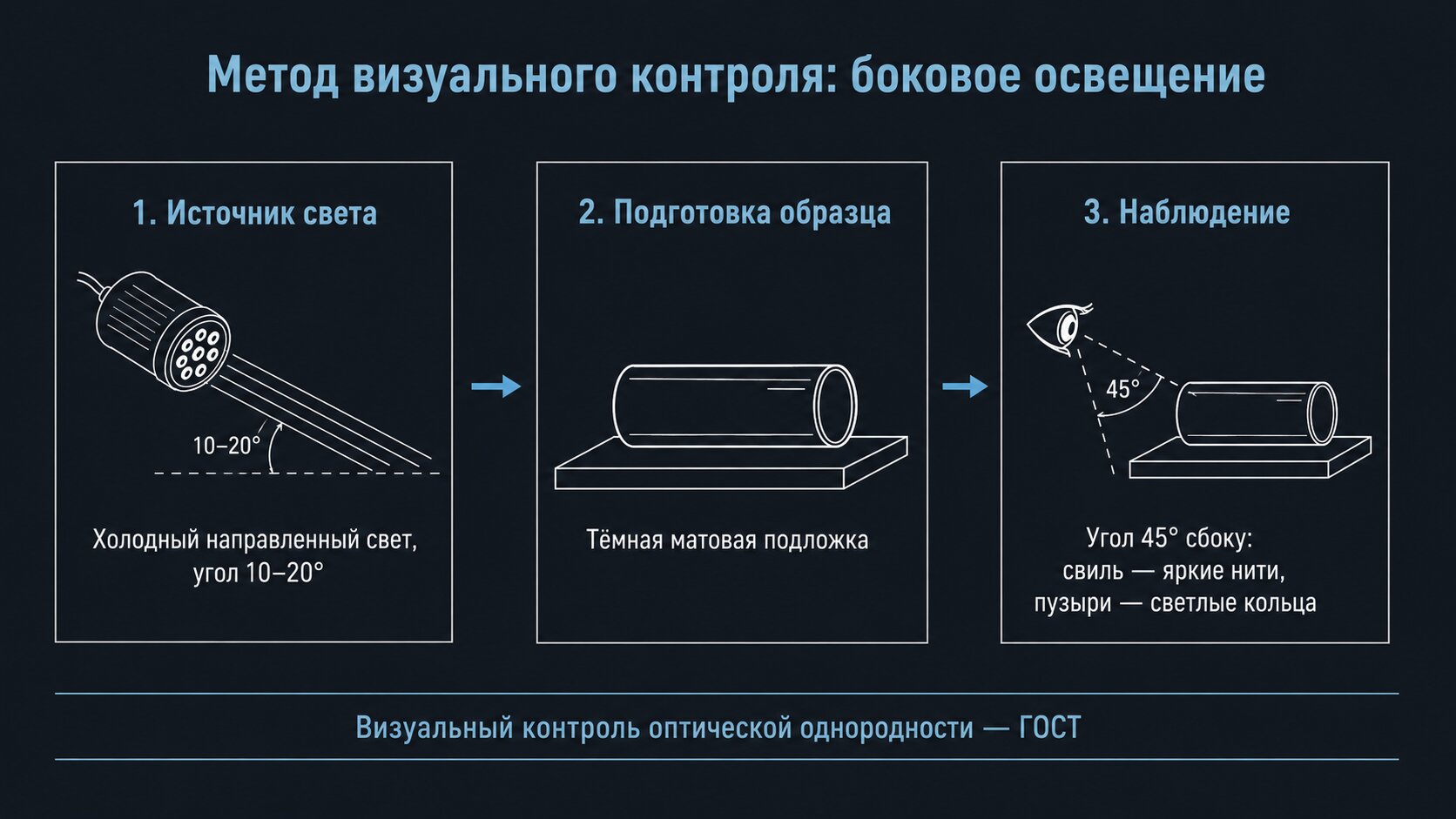

Схема визуального контроля дефектов кварцевого стекла боковым освещением по ГОСТ

Основные дефекты кварцевого стекла (свиль, пузыри, включения) выявляют просмотром заготовки на тёмном фоне при направленном боковом освещении: этот базовый метод даёт первичную картину структурных дефектов до инструментальных измерений. Производственный дефект отличают от эксплуатационного загрязнения по простому признаку: поверхностное загрязнение смывается или стравливается плавиковой кислотой, дефект структуры остаётся в теле стекла после любой очистки.

Качество кварцевого оптического стекла нормирует ГОСТ 15130-86: марки КУ-1, КУ-2, КВ, КИ, пузырность (7 категорий и 7 классов), бессвильность, включения и спектральное пропускание. Мы проверяем каждую партию перед отгрузкой и выдаём паспорт качества с указанием марки и категории.

Нормативная база для приёмки:

• ГОСТ 15130-86 — кварцевое оптическое стекло, марки и классы по пузырности, бессвильности, включениям, спектральному пропусканию.
• ГОСТ 23136-93 — параметры оптических материалов: бессвильность, пузырность, включения.
• ГОСТ 3521-81 — метод определения бессвильности.
• ГОСТ 3522-81 — метод определения пузырности.
• ГОСТ 8680-58 — трубы кварцевые: включения и трещины не допускаются.
• ГОСТ 22290-2021 — устойчивость поверхности к кристаллизации.
• ГОСТ 22292-76 — устойчивость к потемнению после прогрева до 1000°C.

Что из этого стоит запрашивать у поставщика? Минимум: паспорт по ГОСТ 15130-86 с маркой и категорией пузырности под вашу задачу. Это и есть граница, отделяющая годное изделие от скрытого брака кварцевого стекла.

Профилактика дефектов и эксплуатация без разрушения

Ресурс кварцевого изделия в печи определяют два фактора: чистота поверхности и температурный режим. Микроследы натрия и калия работают катализаторами кристобализации, именно с них начинается помутнение и сетка трещин. Поэтому профилактика дефектов кварцевого стекла сводится к нескольким рабочим правилам.

• Монтаж в чистых перчатках с обезжириванием. Следы Na и K с кожи и инструмента переносятся на стенку и при нагреве запускают расстекловывание, касаться трубки голыми руками нельзя.
• Контроль выдержки при высоких температурах. Ограничивайте время работы выше 1000°C и не держите изделие у предельных 1200°C без необходимости: чем дольше выдержка, тем быстрее растёт кристобалитовый слой.
• Подбор содержания OH-групп под задачу. Для высокотемпературных процессов берут стекло с низким OH, для УФ-оптики — марку КУ-1 с пропусканием в диапазоне 170–2500 нм.
• Плавное охлаждение. Особое внимание проходу через инверсию кристобалита около 268°C, где резкий градиент даёт скол.
• Защита от пара и железа. Водяной пар ускоряет гидролиз связей Si-O, контакт с железом при высокой температуре оставляет центры кристаллизации.

Эти меры работают на кварцевых трубках Ø10–300 мм длиной до 3000 мм, которые мы изготавливаем по чертежам заказчика.

Если нужно сопоставить марку, содержание OH и температурный режим с конкретным процессом, технолог Кварц-Пром поможет подобрать параметры и проверит каждую партию по контрольным точкам, без спешки и навязанных решений.

Частые вопросы

Какие бывают дефекты кварцевого стекла?

Все виды дефектов кварцевого стекла делятся на производственные и эксплуатационные. К производственным относят свиль (оптическую неоднородность), пузыри и мошку (газовые включения), а также камень (твёрдые непрозрачные включения). Эксплуатационные возникают при работе: расстекловывание, помутнение, трещины, лучевое повреждение и термическая деформация.

Чем свиль отличается от трещины?

Свиль: внутренняя оптическая неоднородность по показателю преломления без нарушения сплошности материала, видимая как полосы или жгуты в просвет. Трещина: физический разрыв материала с нарушением сплошности. Свиль снижает оптическое качество, но не влияет на герметичность, тогда как трещина выводит изделие из строя.

Почему мутнеет кварцевая трубка?

Помутнение имеет две природы. Первая причина: смываемый поверхностный налёт и осаждения продуктов процесса, который удаляется чисткой. Вторая причина: структурная девитрификация: при температуре выше 1000°C в присутствии щелочей и металлов поверхность кристаллизуется в кристобалит, и такое помутнение необратимо.

Что такое расстекловывание кварцевого стекла?

Расстекловывание: кристаллизация поверхности аморфного кварца в кристобалит при температуре выше 1000°C. При последующем охлаждении кристобалит проходит инверсию β→α около 268°C, которая сопровождается скачком объёма и приводит к растрескиванию поверхностного слоя. Процесс ускоряется загрязнением щелочными и металлическими соединениями.

Пузыри в кварцевом стекле — это брак?

Зависит от назначения изделия и категории по ГОСТ 15130-86, который устанавливает 7 категорий и 7 классов по пузырности. Для печной трубки единичные пузыри допустимы и не влияют на работу. Для УФ-оптики пузырность нормируется жёстко, и те же включения становятся браковочным признаком.

Как отличить дефект от загрязнения?

Загрязнение удаляется: смывается чисткой или стравливается плавиковой кислотой (HF), после чего поверхность восстанавливает прозрачность. Девитрификация и структурные включения не удаляются никакой обработкой и дают остаточную шероховатость поверхности. Если след сохраняется после травления HF, это структурный дефект, а не налёт.

Что нормирует ГОСТ 15130-86?

ГОСТ 15130-86 регламентирует кварцевое оптическое стекло марок КУ-1, КУ-2, КВ и КИ. Стандарт нормирует пузырность, бессвильность, включения и спектральное пропускание в заданных диапазонах. Выбор марки определяется рабочим спектром и требованиями к оптической однородности.

Точная диагностика дефектов кварцевого стекла и подбор марки и содержания OH-групп под конкретную задачу существенно продлевают ресурс изделия и снижают риск аварийного выхода из строя. Кварц-Пром изготавливает трубки и детали по чертежам заказчика и проводит контроль каждой партии по параметрам ГОСТ 15130-86.
